Name: Dosteba Montagezylinder Rondoline-EPS
Brand: Dosteba
SKU: 6000806
Price: 8.53 EUR
Availability: InStock

Downloads

Produktinformationen "Dosteba Montagezylinder Rondoline-EPS"

Montagezylinder Rondoline-EPS zur wärmebrückenfreien Befestigung von Anbauteilen wie z.B. Briefkästen, Rohrschellen, Rückhalter und Vorreiber oder Werbetafeln in Wärmedämmverbundsystemen (WDVS). Montagezylinder Rondoline-EPS sind als Druckunterlage für mittelschwere Lasten geeignet und in den Durchmessern 90 und 125 mm erhältlich.

Lastkategorie :	Leichte Lasten

Herstelleranschrift:
Dosteba GmbH
Aspenhaustrasse 6
72770 Reutlingen
Deutschland
+49 7121 30177 10
dosteba@dosteba.de

Beschreibung Dosteba Montagezylinder Rondoline-EPS

Rondoline-EPS-Montagezylinder von Dosteba eignen sich für die wärmebrückenfreie Fremdmontage in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Durch das hohe Raumgewicht und die Verklebung mit dem tragfähigen Untergrund sind sie auch als Druckunterlage für mittlere Lasten geeignet.

Für die Verschraubung in den Rondoline-EPS-Montagezylinder eignen sich Blech- oder Holzschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Rondoline-EPS-Montagezylinder sind in zwei Durchmessern sowie in verschiedenen Längen erhältlich.

Produkteigenschaften Dosteba Montagezylinder Rondoline-EPS

Dicke: 60 mm
Durchmesser: Ø 90 mm
Durchmesser der Nutzfläche: Ø 70 mm
Raumgewicht: 160 kg/m3

Anwendungsbeispiele für den Dosteba Montagezylinder Rondoline-EPS

Briefkasten
Rohrschellen mit Holzgewinde für Dachwasserabläufe

Rückhalter und Vorreiber mit Holzgewinde
Werbetafeln

Briefkästen

Dosteba Montagezylinder Rondoline-EPS zur Befestigung von Briefkästen an Wärmedämmverbundsystemen (WDVS).

Rohrschellen

Dosteba Montagezylinder Rondoline-EPS zur Befestigung von Rohrschellen mit Holzgewinde für Dachwasserabläufe an Wärmedämmverbundsystemen (WDVS).

Rückhalter und Vorreiber

Dosteba Montagezylinder Rondoline-EPS zur Befestigung von Rückhaltern und Vorreibern mit Holzgewinde für Fensterläden an Wärmedämmverbundsystemen (WDVS).

Anschlag für Fensterladen

Dosteba Montagezylinder Rondoline-EPS zur Befestigung von Werbetafeln an Wärmedämmverbundsystemen (WDVS)
Diese Anwendung ist nur für EPS-Fassaden geeignet.

Empfohlene Gebrauchslasten Dosteba Montagezylinder Rondoline-EPS

Lastart	Durchmesser	EPS 15 kg/m³ (kN)	SW 48 kg/m³ (kN)
Zugkraft (PZ)	Ø 90 mm	0.13	0.09
Zugkraft (PZ)	Ø 125 mm	0.25	0.17
Querkraft (PQ)	Ø 90 mm	0.18	0.12
Querkraft (PQ)	Ø 125 mm	0.30	0.20
Zugkraft (PZ)	pro Schraube	0.30 (Ø 7 mm, Setztiefe 60 mm)
Querkraft (PQ)	pro Schraube	0.15 (Ø 7 mm, Setztiefe 60 mm)

Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).

Pi mal Daumen entspricht 1 kN ≈ 100 kg

Vergleich Montagezylinder ZyRillo-PE, Rondoline-PU, Rondoline-EPS und VARIZ

	Dosteba Montagezylinder ZyRillo-EPS	Dosteba Montagezylinder ZyRillo-PE	Dosteba Montagezylinder Rondoline-EPS	Dosteba Montagezylinder Rondoline-PU	Dosteba Montagezylinder VARIZ
Anwendungsbereich	Wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).
Anwendungsbeispiele	Briefkasten, Rohrschellen mit Holzgewinde, Rückhalter und Vorreiber mit Holzgewinde, Anschlag für Fensterladen, Storenkasten	Briefkasten, Rohrschellen, Rückhalter und Vorreiber, Anschlag für Fensterladen, Storenkasten	Briefkasten, Rohrschellen mit Holzgewinde, Rückhalter und Vorreiber mit Holzgewinde, Werbetafeln	Briefkasten, Rohrschellen mit Holzgewinde, Markisen, Vordächer	Briefkasten, Rohrschellen mit Holzgewinde, Rückhalter und Vorreiber mit Holzgewinde, Werbetafeln
Als Druckunterlage geeignet	Nicht geeignet	Nicht geeignet	Als Druckunterlage für mittelschwere Lasten geeignet.	Als Druckunterlage für hohe Drucklasten geeignet.	Als Druckunterlage für mittelschwere Lasten geeignet.
Durchmesser	70 mm oder 125 mm	70 mm oder 125 mm	90 mm oder 125 mm	90 mm oder 125 mm	90 mm oder 125 mm
Nutzflächen Durchmesser	50 mm oder 105 mm	50 mm oder 105 mm	70 mm oder 105 mm	50 mm oder 85 mm	70 mm oder 105 mm
Dicke bzw. Länge	70 mm	70 mm	Von 60 mm bis 300 mm	Von 60 mm bis 300 mm	1000 mm
Raumgewicht	170 kg/m3		160 kg/m3	300 kg/m3	140 kg/m3
Untergrund	Dämmplatte	Dämmplatte	Beton, Mauerwerk	Beton, Mauerwerk	Beton, Mauerwerk
Elementverklebung	PU-Kleber	PU-Kleber	Klebemörtel	Klebemörtel	Klebemörtel
Material	Hochwertiger Kunststoff	Hochwertiger Kunststoff	EPS (Expandiertes Polystyrol)	Fäulnisbeständiger und FCKW-freier PU-Hartschaum (Polyurethan)	EPS (Expandiertes Polystyrol)
Besonderheit		Formgespritzte Zylinder mit wellenförmiger Mantelfläche.		Formgeschäumte Zylinder aus schwarz eingefärbtem Material.	Der umlaufende 20 mm Raster gibt den genauen Sägeschnitt vor.

Anforderungen beim Einbau von Befestigungselemente ohne mechanische Befestigung des Befestigungselemente

Bei Befestigungselemente ohne mechanische Befestigung im Untergrund müssen die folgende Werte gewährleistet sein.

Anforderungen an Wärmedämmverbundsysteme aus EPS:

Zugfestigkeit des eingebauten Glasfasergewebes (EN 13499): > 40.0 N/mm
Zugfestigkeit der Dämmplatte senkrecht zur Oberfläche (EN 13499): > 10.0 N/cm2
Haftzugfestigkeit des Unterputzes auf der EPS-Platte (EN 13499): > 8.0 N/cm2
Druckspannung der Dämmplatte bei 10% Stauchung (EN 13163): > 6.0 N/cm2

Anforderungen an Wärmedämmverbundsysteme aus SW:

Zugfestigkeit des eingebauten Glasfasergewebes (EN 13500): > 40.0 N/mm
Zugfestigkeit der Dämmplatte senkrecht zur Oberfläche (EN 13500): > 8.0 N/cm2
Haftzugfestigkeit des Unterputzes auf der SW-Platte (EN 13500): > 0.6 N/cm2
Druckspannung der Dämmplatte bei 10% Stauchung (EN 13500): > 1.0 N/cm2

Um die Funktion des Wärmedämmverbundsystems (WDVS) nicht zu beeinträchtigen und die maximale Tragfähigkeit der Befestigungselemente zu gewährleisten, sollten Befestigungselemente ohne mechanische Befestigung im Untergrund die angegebenen Mindestrand- und Mindestachsabstände untereinander aufweisen.

Dosteba Fräswerkzeug für Montagezylinder kaufen

Perfektionieren Sie Ihre Montagearbeiten mit dem DOSTEBA Fräswerkzeug für Montagezylinder Erleichtern Sie Ihre Arbeit mit dem hochwertigen DOSTEBA Fräswerkzeug für Montagezylinder, das speziell für Profis und anspruchsvolle Heimwerker entwickelt wurde. Dieses präzise Werkzeugset ist Ihre ideale Wahl für effiziente und exakte Montagearbeiten. Was ist im Lieferumfang enthalten? 1 Mitnehmer lang: Perfekt für Frästiefen bis zu 200 mm, bietet Flexibilität für Ihre Projekte. 1 Stellring mit Stiftschlüssel: Für eine einfache und präzise Einstellung Ihrer Werkzeuge. 1 Fräserführungsglocke: Gewährleistet eine genaue Führung des Fräsers für saubere Ergebnisse. 1 Frästeller Ø90 mm oder Ø125 mm: Wählen Sie die passende Größe für Ihre spezifischen Anforderungen. Ihre Vorteile mit dem DOSTEBA Fräswerkzeug Mit dem DOSTEBA Fräswerkzeug für Montagezylinder profitieren Sie von einer Kombination aus Präzision, Effizienz und Vielseitigkeit. Die sorgfältige Auswahl und Verarbeitung der Komponenten stellen sicher, dass Sie jedes Projekt mit Vertrauen und Präzision angehen können. Warum Sie sich für DOSTEBA entscheiden sollten DOSTEBA steht für Qualität und Zuverlässigkeit in der Bauindustrie. Mit jahrzehntelanger Erfahrung in der Entwicklung von Montagewerkzeugen bieten wir Produkte, die auf die Bedürfnisse von Profis abgestimmt sind. Unser Fräswerkzeug für Montagezylinder ist das Ergebnis ausführlicher Forschung und Innovation, entworfen, um Ihre Arbeitsprozesse zu optimieren.

Dosteba Fräswerkzeug für Montagezylinder - Durchmesser 90 mm und 125 mm

91,20 €* / Packung

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Entdecken Sie das DOSTEBA FRÄSWERKZEUGSET MONTAGEZYLINDER Erleichtern Sie Ihre Montagearbeiten mit dem DOSTEBA FRÄSWERKZEUGSET MONTAGEZYLINDER, dem unverzichtbaren Werkzeugset für Profis und ambitionierte Heimwerker. Dieses umfassende Set bietet alles, was Sie für präzise und effiziente Arbeiten benötigen. Inhalt des DOSTEBA FRÄSWERKZEUGSET MONTAGEZYLINDER 1 Koffer mit Schaumstoffeinlage: Für den sicheren Transport und die übersichtliche Aufbewahrung Ihrer Werkzeuge. 1 Mitnehmer lang: Ideal für Frästiefen bis zu 200 mm, für flexibles Arbeiten. 1 Mitnehmerverlängerung: Erweitert die Einsatzmöglichkeiten des Mitnehmers auf Frästiefen bis zu 340 mm. 1 Stellring mit Stiftschlüssel: Ermöglicht eine schnelle und präzise Einstellung der Frästiefe. 1 Fräserführungsglocke: Für eine verbesserte Führung und Genauigkeit beim Fräsen. 2 Frästeller Ø70 mm, Ø90 mm, Ø125 mm: Verschiedene Größen für unterschiedliche Anforderungen, um Ihre Arbeit zu optimieren. Warum das DOSTEBA FRÄSWERKZEUGSET MONTAGEZYLINDER wählen? Das DOSTEBA FRÄSWERKZEUGSET MONTAGEZYLINDER ist nicht nur ein Werkzeugset, sondern eine Investition in Effizienz und Qualität. Die sorgfältige Auswahl und die hochwertige Verarbeitung der Werkzeuge garantieren Langlebigkeit und präzise Ergebnisse bei allen Montagearbeiten. Vorteile auf einen Blick Vielseitigkeit: Mit verschiedenen Frästellern und Erweiterungsoptionen für unterschiedliche Anforderungen. Präzision: Hochwertige Komponenten ermöglichen exakte Schnitte und eine saubere Ausführung. Benutzerfreundlichkeit: Einfaches Einstellen und Wechseln der Werkzeuge für effiziente Arbeitsabläufe.

Dosteba Fräswerkzeugset Montagezylinder

204,61 €* / Set

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Dosteba ZyRillo-PE Montagezylinder zur Befestigung von Briefkästen, Rohrschellen, Rückhalter nund Vorreibern, Storenkästen und Anschläge für Fensterläden.

Montagezylinder ZyRillo-PE zur wärmebrückenfreien Befestigung von Briefkästen, Rohrschellen mit Holzgewinde, Rückhalter und Vorreiber mit Holzgewinde, Anschläge für Fensterläden und Storenkästen an Wärmedämmverbundsystemen. Die Montagezylinder ZyRillo-PE sind in den Durchmessern 70 und 125 mm erhältlich.

Dosteba Montagezylinder ZyRillo-PE - Durchmesser 70 mm und 125 mm

Inhalt: 10 Stück (8,18 €* / 1 Stück)

81,79 €* / Karton

10 Stück (8,18 €* / Stück)

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

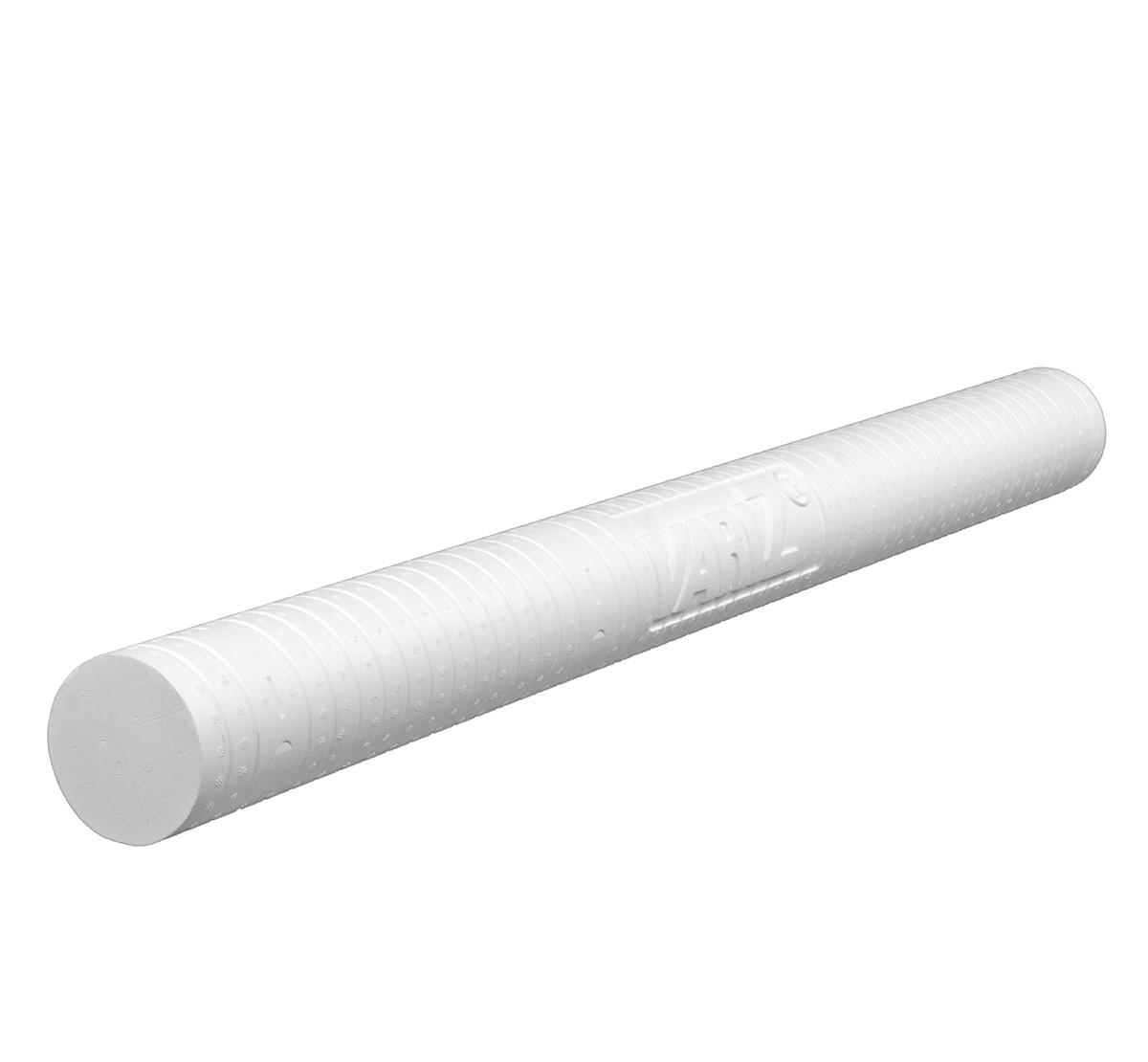

Montagezylinder VARIZ zur Befestigung von Rohrschellen, Rückhalter und Vorreiber sowie Briefkästen und Werbetafeln.

Montagezylinder VARIZ zur wärmebrückenfreien Befestigung von Anbauteilen wie z.B. Briefkästen, Rohrschellen, Rückhalter und Vorreiber oder Werbetafeln in Wärmedämmverbundsystemen (WDVS). Montagezylinder VARIZ sind als Druckunterlage für mittelschwere Lasten geeignet und in den Durchmessern 90 und 125 mm erhältlich.

Dosteba Montagezylinder VARIZ - Durchmesser 90 mm und 125 mm

66,31 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

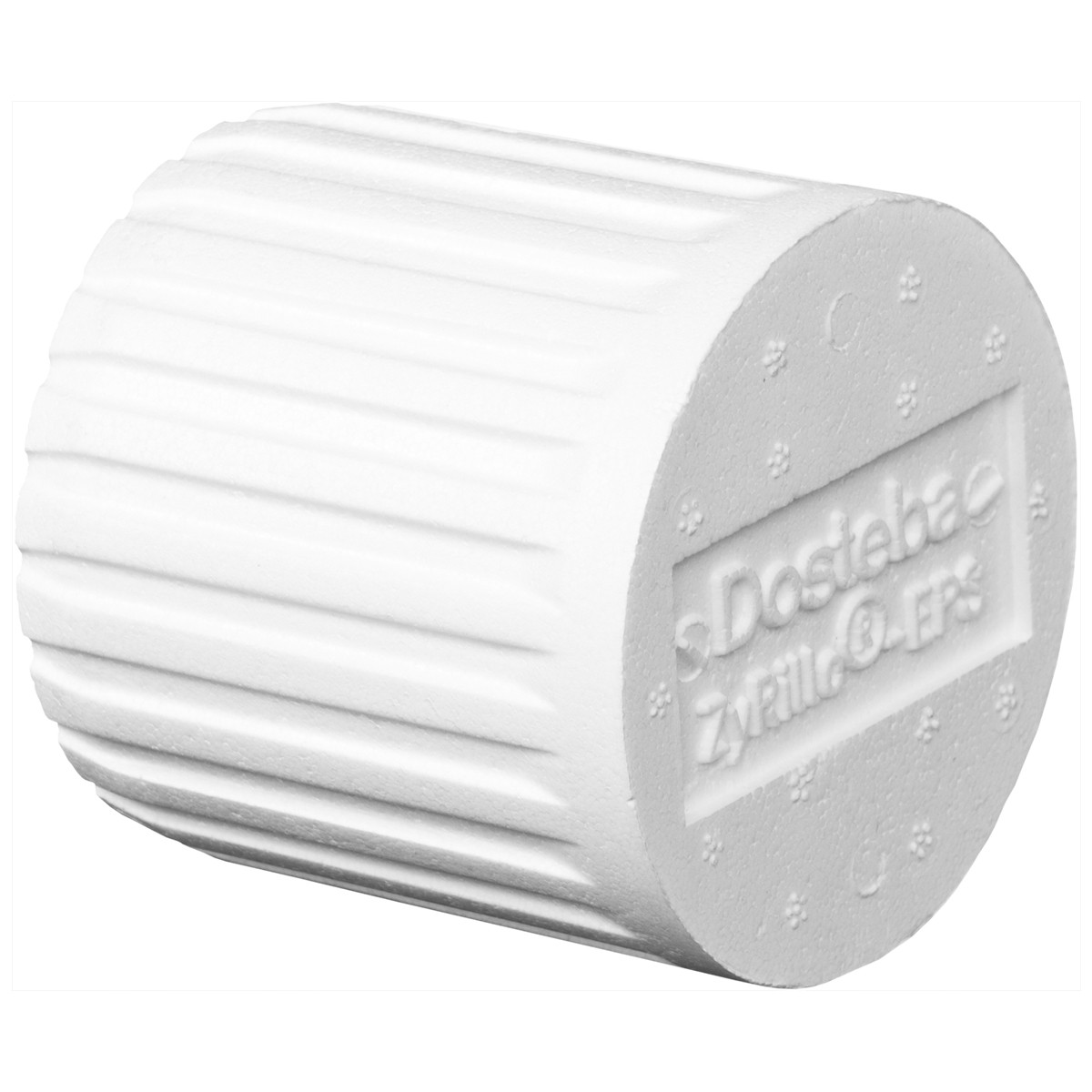

Dosteba Montagezylinder ZyRillo-EPS kaufen
