Montagezylinder

Mit Hilfe der Dosteba Universalmontageplatte UMP-ALU-TZ können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einer eingeschäumten Konsole aus faserarmierten Kunststoff (Polyamid) zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer Aluplatte für die Montage des Anbauteils. Abgedeckt wird die Montageplatte UMP-ALU-TZ von einer HPL (high pressure laminate) Compactplatte. Diese gewährleistet eine optimale Druckverteilung des Anbauteils an der Oberfläche. Die entstehenden Zugkräfte werden durch integrierte Zugstäbe aus faserarmierten Kunststoff (Polyamid) abgefangen. Die seperat erhältliche Bohr- und Setzlehre/Unterlage erleichtert die Montage der UMP-ALU-TZ. Des Weiteren gibt Sie bei der Montage die Klebschichtdicke vor. Die Bohrungen können mit den beiliegenden EPS-Stopfen verschlossen werden.AnwendungsbereicheFür die Montage von Außenleuchten, leichte Vordächer sowie Handläufe und Geländer ProdukteigenschaftenGrundfläche: Ø 125 mmDicken: 80 – 300 mmCompactplatte: 95 x 80 x 10 mmNutzfläche: 75 x 36 mmDicke Aluplatte: 10 mmLochabstand: 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10x120 FUS Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8x150Ankerhülse FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8x130Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.

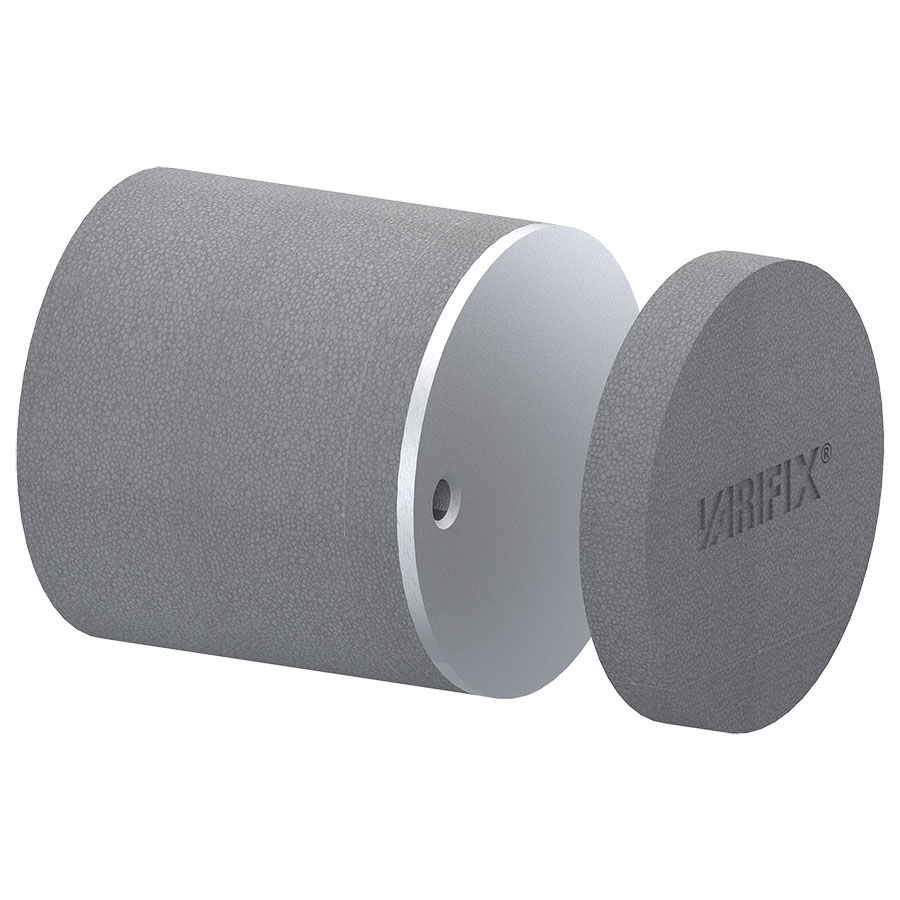

Mit den VARIFIX-ALU Montagezylindern können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen durchgeführt werden. In dem Montagezylinder befindet sich eine eingeklebte Aluplatte, die von EPS mit einem hohem Raumvolumen abgedeckt wird. Dadurch ist ein kraftschlüssiges Verschrauben mit dem Untergrund sowie des zu befestigten Anbauteils gegeben. Für die Verschraubung in die Aluplatte eignen sich Schrauben mit metrischem Gewinde (M-Schrauben). AnwendungsbereicheFür die Montage von Außenleuchten, Handläufen, Geländer an Gebäudeecken, Führungsschienen für Schiebeläde, Spalier, etc. EigenschaftenGrundfläche: Ø125 mmDicken: 60 – 240 mmNutzfläche: 90 x 60 mmDicke Aluplatte: 5 mmLochabstand: 90 mmRaumgewicht EPS: 150 kg/m3Druckkraft: bis 2,43 kN ( 243 kg)Zugkraft: bis 5,80 kN (580 kg)Querkraft: bis 0,49 kN (49 kg)Moment: bis 0,10 kN (10 kg) Montage mit Injektions-Gewindestangen1. Mit einem geeigneten Fräswerkzeug für die Montagezylinder eine Ausfräsung in die Dämmplatte fräsen.  2. Bohrlöcher bohren und Gewindestangen mit dem Injektionsmörtel setzen (Verarbeitungshinweise des Herstellers beachten). Zum Aushärten des Injektionsmörtels den Montagezylinder auf die Gewindestangen setzen.Achtung: Bei Mauerwerk mit Lochsteinen müssen zusätzlich Injektions-Ankerhülsen verwendet werden. 3. Auf die Flächen des Montagezylinders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden. 4. Nach dem Aushärten des Klebemörtels die Muttern anziehen. Falls notwendig die Gewindestangen bündig zur Mutter abschneiden und mit Zinkspray gegen Korrosion schützen. 5. Abdeckung aus EPS auf den Montagequader aufsetzen.6. Die genaue Lage markieren, damit der Montagequader auffindbar bleibt. Montage mit Schraubdübeln1. Mit einem geeigneten Fräswerkzeug für die Montagezylinder eine Ausfräsungen in die Dämmplatte fräsen.2. Restmaterial herauskratzen und die Ausfräsung vom Frässtaub reinigen.3. Auf die Kreisfläche des Montagezylinders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden.4. Den Montagezylinder dämmplattenbündig (mit Abdeckung) in die Ausfräsung pressen.5. Nach dem Aushärten des Klebemörtels die Schraubdübel setzen. Bei Mauerwerk mit Lochstein ohne Schlag bohren. 6. Abdeckung aus EPS auf den Montagequader aufsetzen.7. Die genaue Lage markieren, damit der Montagezylinder auffindbar bleibt.

Die zylindrischen Universalmontageplatten UMP-ALU-Z von Dosteba sind für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen geeignet. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigen und FCKW-freiem PU-Hartschaum (Polyurethan), einer eingeschäumten Stahblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte zur Befestigung des Anbauteils. Die an der Oberfläche befindliche HPL (high pressure laminate) Compactplatte gewährleistet eine optimale Druckverteilung. AnwendungsbereicheFür die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen)  ProdukteigenschaftenGrundfläche: Ø 125 mmDicken: 60 - 300 mmCompactplatte: 95 x 80 x 6 mmNutzfläche: 75 x 60 mmDicke Aluplatte: 6 mmLochabstand: 100 mmRaumgewicht PU: 350 kg/m³ Lieferumfang ohne BefestigungsmaterialUMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit BefestigungsmaterialUMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10x100 FUS (SW 13 mm / Torx 40)
