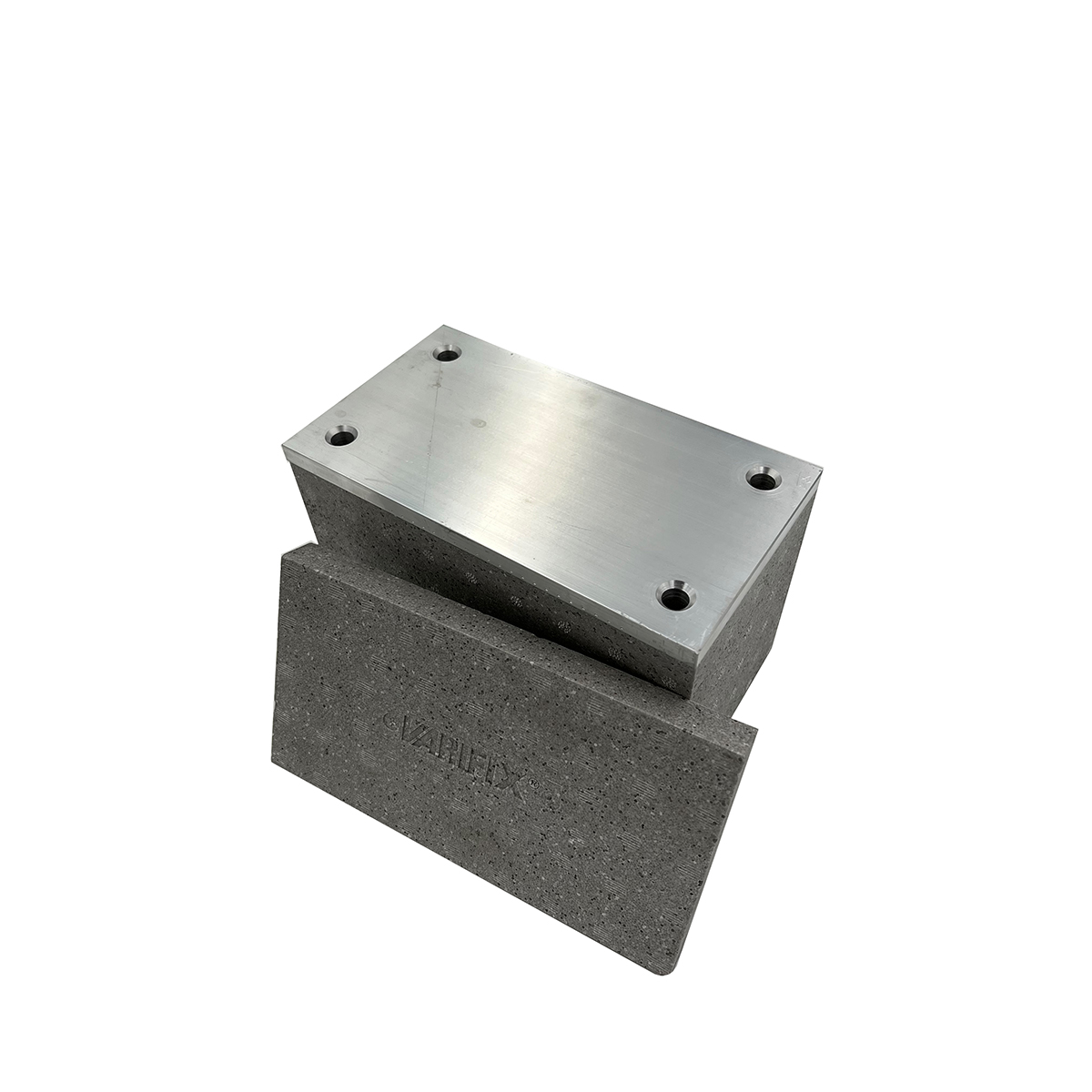

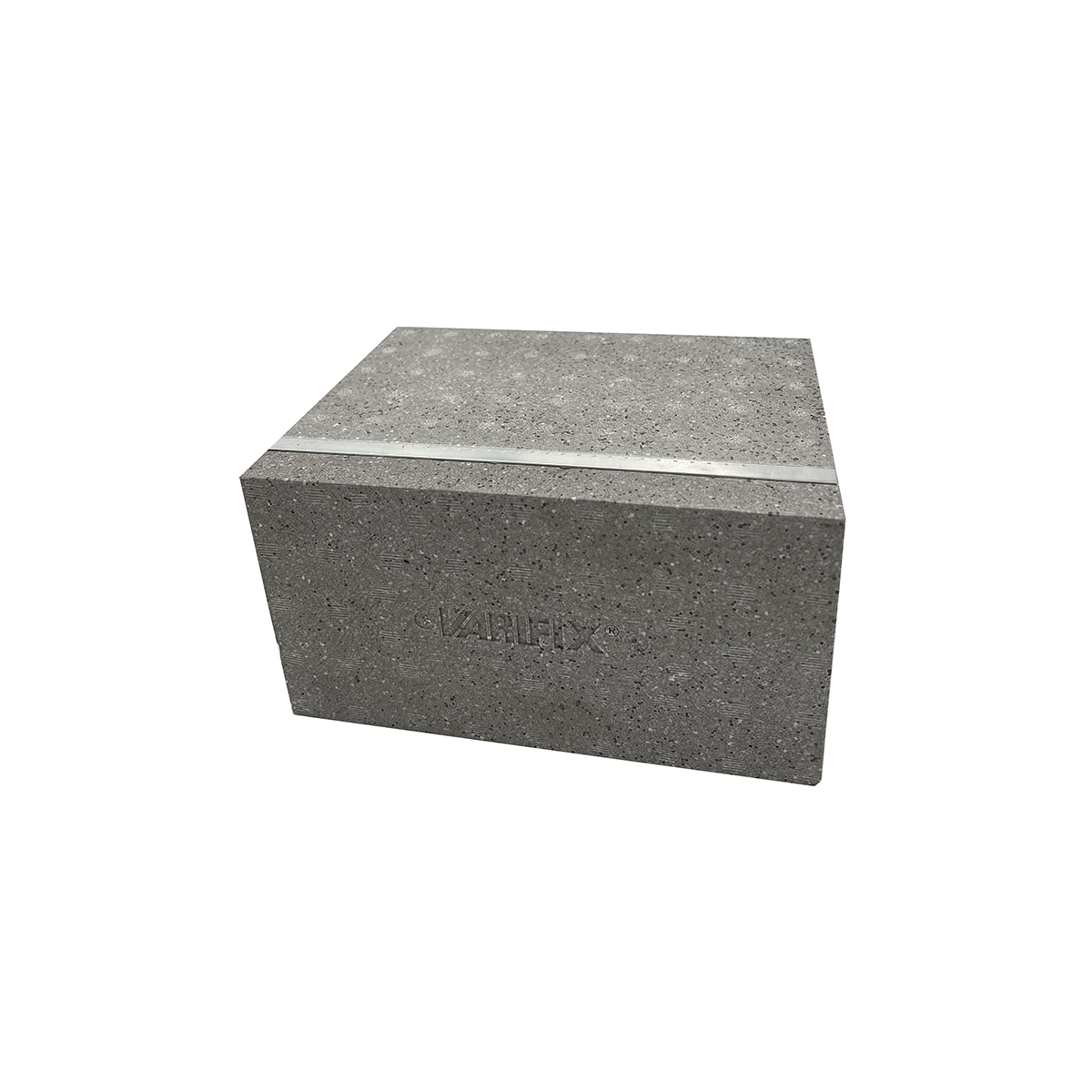

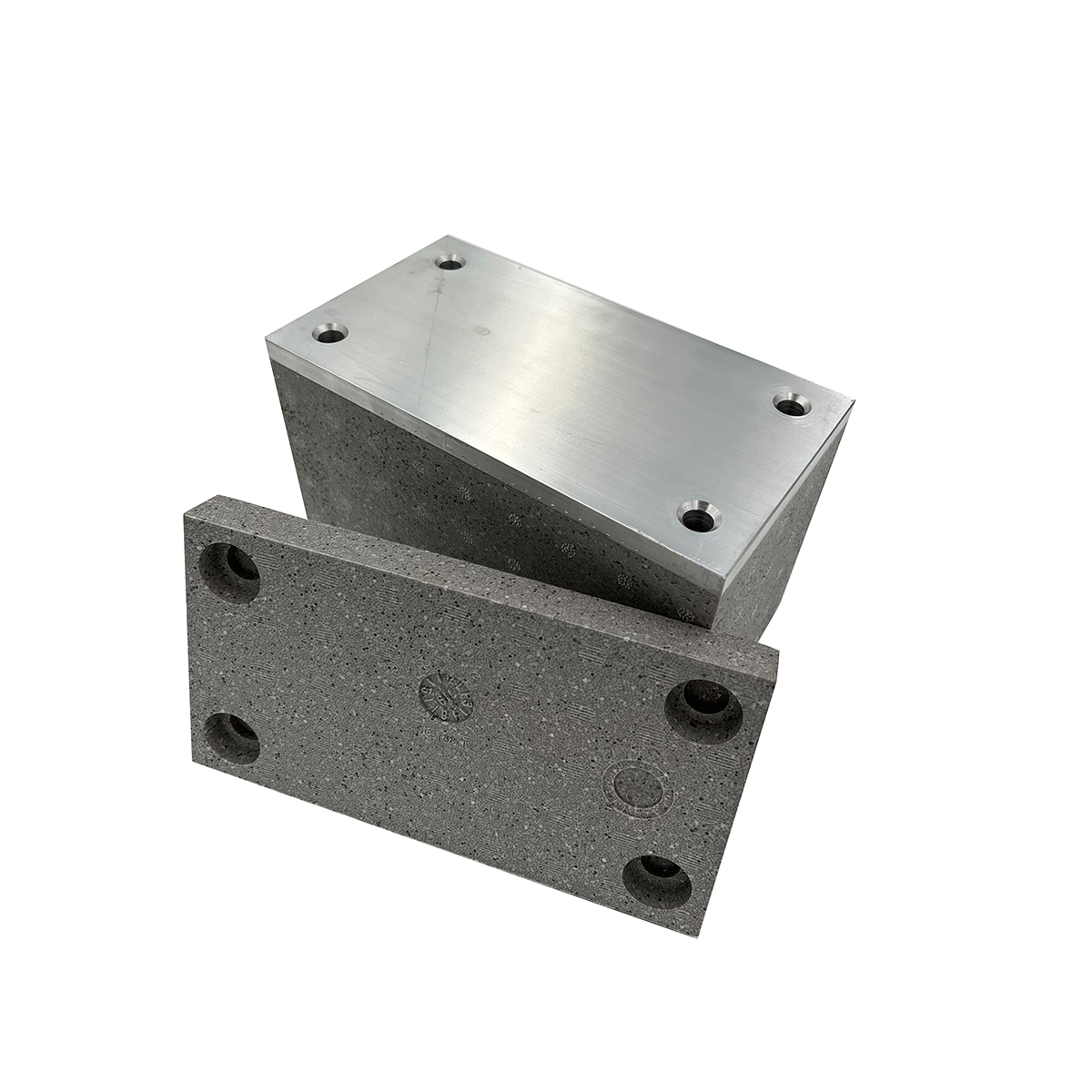

Montagequader VARIFIX-ALU

Mit den VARIFIX-EPS Montagequader können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus EPS und Steinwolle durchgeführt werden. Zudem können Sie als Druckunterlage für mittelschwere Lasten verwendet werden. Sie bestehen aus expandiertem Polystyrol mit hohem Raumgewicht und sind in verschiedenen Materialstärken erhältlich. Für die Verschraubung in die Montagezylinder eignen sich Holz- oder Blechschrauben, sowie Schrauben mit zylindrischem Gewinde und grosser Steigung (Rahmenschrauben). AnwendungsbereicheFür die Montage von Fallarmmarkisen, Satelittenschüsseln, Vordächer, etc.    EigenschaftenGrösse: 200 x 200 mmNutzfläche: 180 x 180 mmDicken: 60 – 240 mmRaumgewicht EPS: 150 kg/m3Druckkraft: bis 6,41 kN (641 kg)Zugkraft: bis 0,25 kN (25 kg)Querkraft: bis 0,30 kN (30 kg) Montage 1. Es ist empfehlenswert vor der Montage der Dämmplatten die Aussparung von dem Montagequader mit einem geeigneten Werkzeug, wie z.B. einer Säbelsäge auszusägen. 2. Nach der ordnungsgemäßen Montage der Dämmplatte auf die Flächen des Montagequaders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden.3. Den Montagequader dämmplattenbündig in die Aussparung pressen4. Genaue Lage markieren, damit der Montagequader auffindbar bleibt.

Mit den VARIFIX-EPS Montagezylindern können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus EPS und Steinwolle durchgeführt werden.Sie bestehen aus expandiertem Polystyrol mit hohem Raumgewicht und sind in zwei verschiedenen Durchmessern sowie unterschiedlichen Materialstärken erhältlich. Für die Verschraubung in die Montagezylinder eignen sich Holz- oder Blechschrauben, sowie Schrauben mit zylindrischem Gewinde und grosser Steigung (Rahmenschrauben). AnwendungsbereicheFür die Montage von Briefkästen, Rohrschellen, Schilder, etc. EigenschaftenDurchmesser: 90 / 125 mmNutzflächen: 70 / 105 mmDicken: 60 – 240 mmRaumgewicht EPS: 150 kg/m³Druckkraft: bis 1,25 kN (125 kg)Zugkraft: bis 0,13 kN (13 kg)Querkraft: bis 0,18 kN (18 kg) Montage1. Mit einen geeigneten Fräswerkzeug für die Montagezylinder Ausfräsungen in die Dämmplatte fräsen2. Restmaterial herauskratzen und Ausfräsung vom Frässtaub reinigen3. Auf die Kreisfläche des Montagezylinders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden.4. Den Montagezylinder dämmplattenbündig in die Ausfräsung pressen5. Genaue Lage markieren, damit der Montagezylinder auffindbar bleibt.

Mit den VARIFIX-ALU Montagezylindern können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen durchgeführt werden. In dem Montagezylinder befindet sich eine eingeklebte Aluplatte, die von EPS mit einem hohem Raumvolumen abgedeckt wird. Dadurch ist ein kraftschlüssiges Verschrauben mit dem Untergrund sowie des zu befestigten Anbauteils gegeben. Für die Verschraubung in die Aluplatte eignen sich Schrauben mit metrischem Gewinde (M-Schrauben). AnwendungsbereicheFür die Montage von Außenleuchten, Handläufen, Geländer an Gebäudeecken, Führungsschienen für Schiebeläde, Spalier, etc. EigenschaftenGrundfläche: Ø125 mmDicken: 60 – 240 mmNutzfläche: 90 x 60 mmDicke Aluplatte: 5 mmLochabstand: 90 mmRaumgewicht EPS: 150 kg/m3Druckkraft: bis 2,43 kN ( 243 kg)Zugkraft: bis 5,80 kN (580 kg)Querkraft: bis 0,49 kN (49 kg)Moment: bis 0,10 kN (10 kg) Montage mit Injektions-Gewindestangen1. Mit einem geeigneten Fräswerkzeug für die Montagezylinder eine Ausfräsung in die Dämmplatte fräsen.  2. Bohrlöcher bohren und Gewindestangen mit dem Injektionsmörtel setzen (Verarbeitungshinweise des Herstellers beachten). Zum Aushärten des Injektionsmörtels den Montagezylinder auf die Gewindestangen setzen.Achtung: Bei Mauerwerk mit Lochsteinen müssen zusätzlich Injektions-Ankerhülsen verwendet werden. 3. Auf die Flächen des Montagezylinders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden. 4. Nach dem Aushärten des Klebemörtels die Muttern anziehen. Falls notwendig die Gewindestangen bündig zur Mutter abschneiden und mit Zinkspray gegen Korrosion schützen. 5. Abdeckung aus EPS auf den Montagequader aufsetzen.6. Die genaue Lage markieren, damit der Montagequader auffindbar bleibt. Montage mit Schraubdübeln1. Mit einem geeigneten Fräswerkzeug für die Montagezylinder eine Ausfräsungen in die Dämmplatte fräsen.2. Restmaterial herauskratzen und die Ausfräsung vom Frässtaub reinigen.3. Auf die Kreisfläche des Montagezylinders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden.4. Den Montagezylinder dämmplattenbündig (mit Abdeckung) in die Ausfräsung pressen.5. Nach dem Aushärten des Klebemörtels die Schraubdübel setzen. Bei Mauerwerk mit Lochstein ohne Schlag bohren. 6. Abdeckung aus EPS auf den Montagequader aufsetzen.7. Die genaue Lage markieren, damit der Montagezylinder auffindbar bleibt.
