Montageplatten rechteckig

Dosteba Universalmontageplatte UMP-ALU-TR zur Befestigung von Anbauteilen wie Markisen, Vordächer und Treppen an gedämmten Fassaden (WDVS). Die bauaufsichtlich zugelassene UMP-ALU-TR hat eine rechteckige Grundfläche von 238 x 138 mm und ist in Dicken von 80 - 300 mm mit und ohne Befestigungsmaterial erhältlich.

Dosteba Schwerlastkonsole SLK-ALU-TR zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TR hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.

Dosteba Universalmontageplatte UMP-ALU-R zur Befestigung von Anbauteilen wie Aussenleuchten, Führungsschienen, leichten Markisen sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die UMP-ALU-Q hat eine rechteckige Grundfläche von 238 x 138 mm und ist in Dicken von 60 - 300 mm mit und ohne Befestigungsmaterial erhältlich.

Dosteba Schwerlastkonsole SLK-ALU-TTR – Maximale Tragkraft für Ihre Befestigungen Die Dosteba Schwerlastkonsole SLK-ALU-TTR (rechteckig) mit ETA-Zulassung bietet Ihnen eine leistungsstarke und sichere Lösung für die Befestigung schwerer Lasten an Wärmedämmverbundsystemen (WDVS). Diese hochwertige Schwerlastkonsole wurde speziell für Anwendungen entwickelt, bei denen große Kräfte sicher aufgedämmt werden müssen. Ob für Markisen, Vordächer, Balkone oder andere Bauelemente – mit der Dosteba Schwerlastkonsole SLK-ALU-TTR setzen Sie auf Stabilität, Korrosionsbeständigkeit und dauerhafte Sicherheit. Durch ihre rechteckige Grundplatte verteilt die Konsole die Last gleichmäßig, schützt die Dämmung und sorgt für eine dauerhafte und sichere Montage. Was ist die Dosteba Schwerlastkonsole SLK-ALU-TTR? Die Dosteba Schwerlastkonsole SLK-ALU-TTR ist eine Schwerlast-Befestigungslösung, die speziell für die Montage an wärmegedämmten Fassaden entwickelt wurde. Sie dient der sicheren Befestigung schwerer Bauelemente an Fassaden, die mit einem Wärmedämmverbundsystem (WDVS) ausgestattet sind. Ihre rechteckige Grundplatte sorgt für eine optimale Lastverteilung und verhindert, dass die Dämmung beschädigt wird. Hergestellt aus hochwertigem Aluminium, ist die Konsole korrosionsbeständig und bietet eine langfristige Lösung für Innen- und Außenanwendungen. Ob für Balkone, Geländer, Vordächer oder Markisen – die Dosteba Schwerlastkonsole SLK-ALU-TTR ist die perfekte Wahl, wenn es um zuverlässige und dauerhafte Befestigungen geht. Dank der wärmebrückenfreien Konstruktion trägt sie zudem zur Erhaltung der Energieeffizienz des Gebäudes bei, indem sie verhindert, dass Wärme über die Befestigungspunkte verloren geht. Die Vorteile der Dosteba Schwerlastkonsole SLK-ALU-TTR im Überblick Hohe Tragkraft: Die Konsole kann schwere Lasten sicher und stabil tragen. Wärmebrückenfreie Befestigung: Minimiert den Energieverlust durch die Fassade und erhält die Wärmedämmung. Korrosionsbeständiges Aluminium: Die Konstruktion aus Aluminium macht die Konsole besonders langlebig und resistent gegenüber Witterungseinflüssen. Rechteckige Grundplatte: Die spezielle Form sorgt für eine gleichmäßige Lastverteilung und schützt die Dämmung vor Schäden. Einfach zu montieren: Die Dosteba SLK-ALU-TTR lässt sich schnell und unkompliziert installieren, sowohl bei Neubauten als auch bei Sanierungen. Leicht und robust: Aluminium bietet ein geringes Eigengewicht bei gleichzeitig hoher Stabilität. Anwendungsbereiche der Dosteba Schwerlastkonsole SLK-ALU-TTR Die Dosteba Schwerlastkonsole SLK-ALU-TTR ist ideal für eine Vielzahl von Anwendungen, bei denen schwere Lasten an wärmegedämmten Fassaden befestigt werden müssen. Zu den häufigsten Anwendungsbereichen gehören: Markisenmontage: Die Konsole ermöglicht eine sichere Befestigung von Markisen an WDVS-Fassaden, ohne die Dämmung zu beschädigen. Balkon- und Geländermontage: Ideal für die stabile Befestigung von Balkonen und Geländern, die hohen Belastungen standhalten müssen. Vordächer und Überdachungen: Die SLK-ALU-TTR eignet sich perfekt für die sichere Montage von Vordächern an gedämmten Fassaden. Befestigung von schweren Bauelementen: Auch größere Bauteile wie Fassadenelemente oder Absturzsicherungen lassen sich problemlos anbringen. Außenleuchten und Kameras: Für leichtere Lasten, wie Außenbeleuchtungen oder Überwachungskameras, bietet die Konsole ebenfalls eine sichere Befestigungslösung. Die Dosteba Schwerlastkonsole SLK-ALU-TTR ist besonders bei modernen, energieeffizienten Gebäuden gefragt, da sie es ermöglicht, schwere Bauelemente ohne Wärmebrücken sicher zu befestigen. Durch ihre einfache Montage und universelle Einsetzbarkeit ist sie zudem eine beliebte Wahl für Bauherren und Architekten bei Neubauten und Sanierungen. Technische Daten der Dosteba Schwerlastkonsole SLK-ALU-TTR Die technischen Spezifikationen der Dosteba Schwerlastkonsole SLK-ALU-TTR zeigen ihre herausragende Eignung für anspruchsvolle Bauprojekte: Eigenschaft Wert Material Aluminium Grundplattenmaß Rechteckig Belastbarkeit Schwerlastfähig, geeignet für hohe Lasten Montageart Direkt auf Wärmedämmverbundsystemen (WDVS) Korrosionsbeständigkeit Ja (Aluminium) Einsatzbereich Innen- und Außenbereich Warum sollten Sie sich für die Dosteba Schwerlastkonsole SLK-ALU-TTR entscheiden? Die Dosteba Schwerlastkonsole SLK-ALU-TTR bietet zahlreiche Vorteile, die sie zur idealen Lösung für Bauprojekte machen, bei denen schwere Lasten an Wärmedämmverbundsystemen befestigt werden müssen: Hohe Tragfähigkeit: Sicheres Tragen von schweren Bauelementen, wie Balkonen, Vordächern und Markisen. Energieeffizient: Durch die wärmebrückenfreie Befestigung bleibt die Energieeffizienz der gedämmten Fassade erhalten. Langlebig und korrosionsbeständig: Hergestellt aus Aluminium, das für eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Witterungseinflüssen sorgt. Leicht und stabil: Aluminium bietet die perfekte Kombination aus geringem Eigengewicht und hoher Stabilität. Universelle Einsetzbarkeit: Ob Neubau oder Sanierung – die Schwerlastkonsole ist für eine Vielzahl von Anwendungen geeignet. Wie wird die Dosteba Schwerlastkonsole SLK-ALU-TTR montiert? Die Montage der Dosteba Schwerlastkonsole SLK-ALU-TTR ist einfach und effizient. So gehen Sie vor: Vorbereitung: Markieren Sie die Stellen an der Fassade, an denen die Konsole montiert werden soll. Bohren: Bohren Sie die Löcher für die Befestigungselemente und setzen Sie die entsprechenden Dübel in die Dämmung ein. Montage der Konsole: Schrauben Sie die Konsole mit den passenden Befestigungselementen fest an die gedämmte Fassade. Überprüfung: Stellen Sie sicher, dass die Konsole sicher und stabil montiert ist, bevor Sie das Bauelement befestigen. Die Montage ist schnell und unkompliziert, sodass auch aufwendige Bauvorhaben effizient umgesetzt werden können. Nach der Installation bietet die Schwerlastkonsole SLK-ALU-TTR eine stabile Basis für die Befestigung schwerer Bauelemente. Die perfekte Lösung für energieeffiziente Bauprojekte Die Dosteba Schwerlastkonsole SLK-ALU-TTR ist die ideale Lösung für Bauprojekte, die hohe Tragkraft erfordern und gleichzeitig auf Energieeffizienz setzen. Die Konsole minimiert Wärmebrücken und sorgt dafür, dass die Dämmleistung der Fassade erhalten bleibt. So tragen Sie langfristig zur Energieeinsparung bei und schaffen gleichzeitig stabile Befestigungen für Balkone, Markisen, Vordächer oder Geländer. Besonders bei modernen Bauprojekten, bei denen auf umweltfreundliche und energieeffiziente Bauweisen geachtet wird, ist die Dosteba Schwerlastkonsole SLK-ALU-TTR eine unverzichtbare Komponente. Sie ermöglicht es, schwere Bauelemente sicher zu befestigen, ohne die Dämmung der Fassade zu beeinträchtigen. Korrosionsbeständig und wetterfest – ideal für den Außenbereich Dank der Herstellung aus Aluminium ist die Dosteba Schwerlastkonsole SLK-ALU-TTR besonders korrosionsbeständig und wetterfest. Sie hält extremen Witterungsbedingungen stand und bleibt auch nach vielen Jahren im Einsatz stabil und sicher. Das macht sie ideal für den Außenbereich, wo sie Wind, Regen und UV-Strahlung ausgesetzt ist. Nachhaltigkeit und Umweltschutz Mit der Dosteba Schwerlastkonsole SLK-ALU-TTR setzen Sie auf eine nachhaltige Lösung. Aluminium ist nicht nur robust und langlebig, sondern auch vollständig recycelbar. So leisten Sie mit dem Einsatz dieser Konsole einen Beitrag zum Umweltschutz und zur Nachhaltigkeit Ihrer Bauprojekte. Fazit – Die Dosteba Schwerlastkonsole SLK-ALU-TTR: Ihre ideale Lösung für tragfähige und energieeffiziente Fassadenbefestigungen Die Dosteba Schwerlastkonsole SLK-ALU-TTR bietet Ihnen zahlreiche Vorteile, die sie zur idealen Wahl für Bauprojekte machen, bei denen schwere Lasten an gedämmten Fassaden befestigt werden sollen: Hohe Tragkraft: Ideal für Markisen, Balkone, Vordächer und schwere Bauelemente. Wärmebrückenfrei: Erhält die Energieeffizienz der Fassade, indem Wärmeverluste minimiert werden. Korrosionsbeständig und wetterfest: Aluminium sorgt für Langlebigkeit und Widerstandsfähigkeit im Außenbereich. Leicht und stabil: Die perfekte Kombination aus geringem Eigengewicht und hoher Tragkraft. Vielseitig einsetzbar: Universell für Neubauten, Sanierungen und verschiedene Bauelemente geeignet. Mit der Dosteba Schwerlastkonsole SLK-ALU-TTR erhalten Sie eine hochwertige und langlebige Lösung für sichere und energieeffiziente Befestigungen. Vertrauen Sie auf Qualität und setzen Sie auf eine Schwerlastkonsole, die auch anspruchsvollsten Anforderungen gerecht wird.

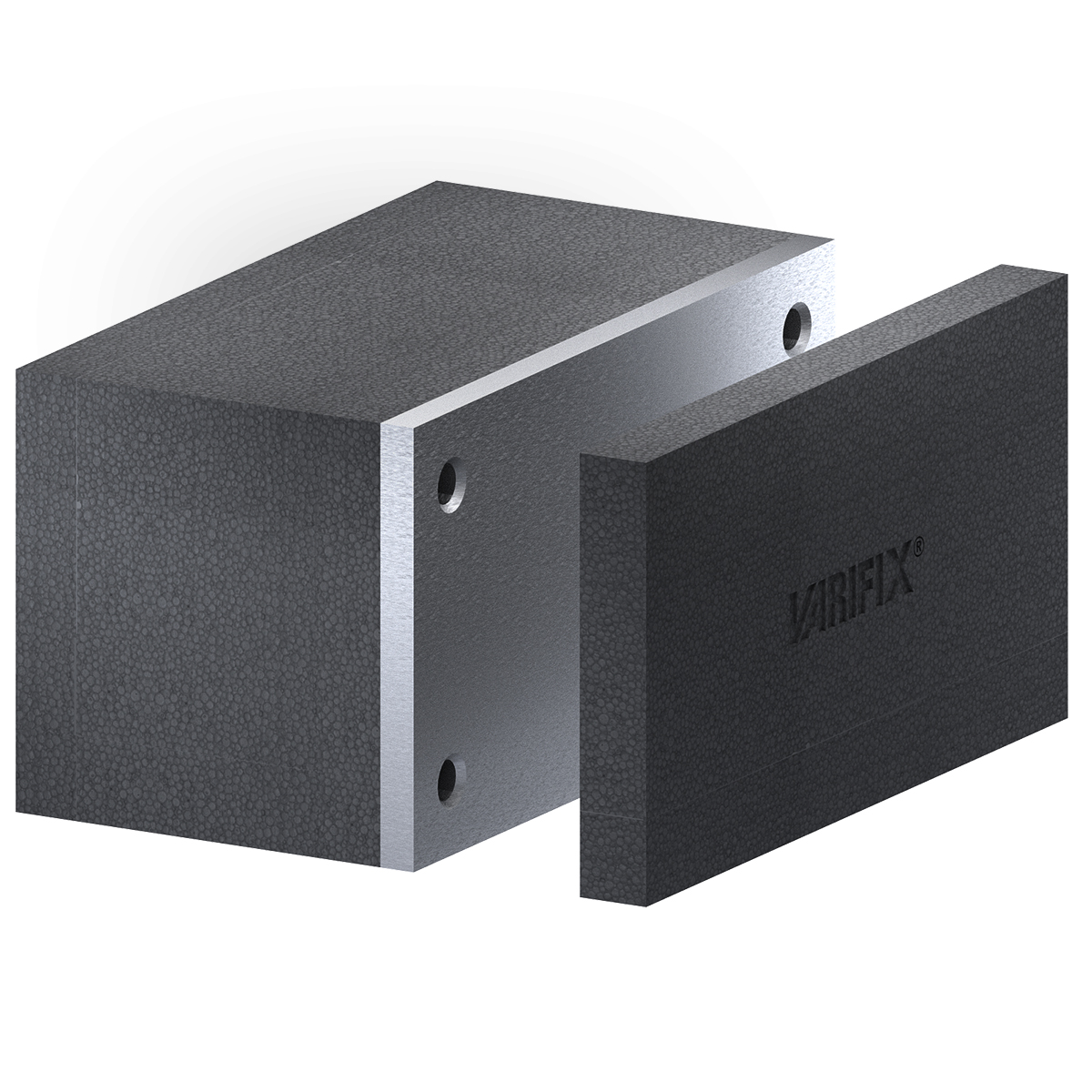

Mit Hilfe der VARIFIX-ALU Montagequader können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen durchgeführt werden. In dem Montagequader befindet sich eine eingeklebte Aluplatte, die von EPS mit einem hohem Raumvolumen abgedeckt wird. Dadurch ist ein kraftschlüssiges Verschrauben mit dem Untergrund sowie des zu befestigen Anbauteils gegeben. Für die Verschraubung in die Aluplatte eignen sich Schrauben mit metrischem Gewinde (M-Schrauben). Das Befestigungsmaterial ist nicht enthalten. AnwendungsbereicheFür die Montage von Markisen (auch Gelenkarmmarkisen), Vordächer, Handläufen, Geländer, etc. EigenschaftenGrundfläche: 220 x 120 mmDicken: 60 – 240 mmNutzfläche: 200 x 50 mm / 150 x 100 mmDicke Aluplatte: 10 mmLochabstand: 180 x 80 mmRaumgewicht EPS: 150 kg/m3Druckkraft: bis 5,22 kN (522 kg)Zugkraft: bis 8,90 kN (890 kg)Querkraft: bis 1,73 kN (173 kg)Moment: bis 0,49 kN (49 kg)  Montage mit Injektions-Gewindestangen1. Es ist empfehlenswert vor der Montage der Dämmplatten die Aussparung von dem Montagequader mit einem geeigneten Werkzeug, wie z.B. einer Säbelsäge auszusägen. 2. Bohrlöcher bohren und Gewindestangen mit dem Injektionsmörtel setzen (Verarbeitungshinweise des Herstellers beachten). Zum Aushärten des Injektionsmörtels den Montagequader auf die Gewindestangen setzen. Achtung: Bei Mauerwerk mit Lochsteinen müssen zusätzlich Injektions-Ankerhülsen verwendet werden. 3. Auf die Flächen des Montagequaders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden. 4. Nach dem Aushärten des Klebemörtels die Muttern anziehen. Falls notwendig die Gewindestangen bündig zur Mutter abschneiden und mit Zinkspray gegen Korrosion schützen. 5. Abdeckung aus EPS auf den Montagequader aufsetzen.6. Die genaue Lage markieren, damit der Montagequader auffindbar bleibt.   Montage mit Schraubdübeln1. Es ist empfehlenswert vor der Montage der Dämmplatten die Aussparung von dem Montagequader mit einem geeigneten Werkzeug, wie z.B. einer Säbelsäge auszusägen.2. Auf die Flächen des Montagequaders Klebemörtel aufziehen. Das Element muss vollflächig auf den tragfähigen Untergrund verklebt werden.3. Nach dem Aushärten des Klebemörtels Schraubdübel setzen. Bei Mauerwerken mit Lochsteinen ohne Schlag bohren.4. Abdeckung aus EPS auf den Montagequader aufsetzen.5. Die genaue Lage markieren, damit der Montagequader auffindbar bleibt.
