Injektions-Gewindestange FIS A M16 x 175

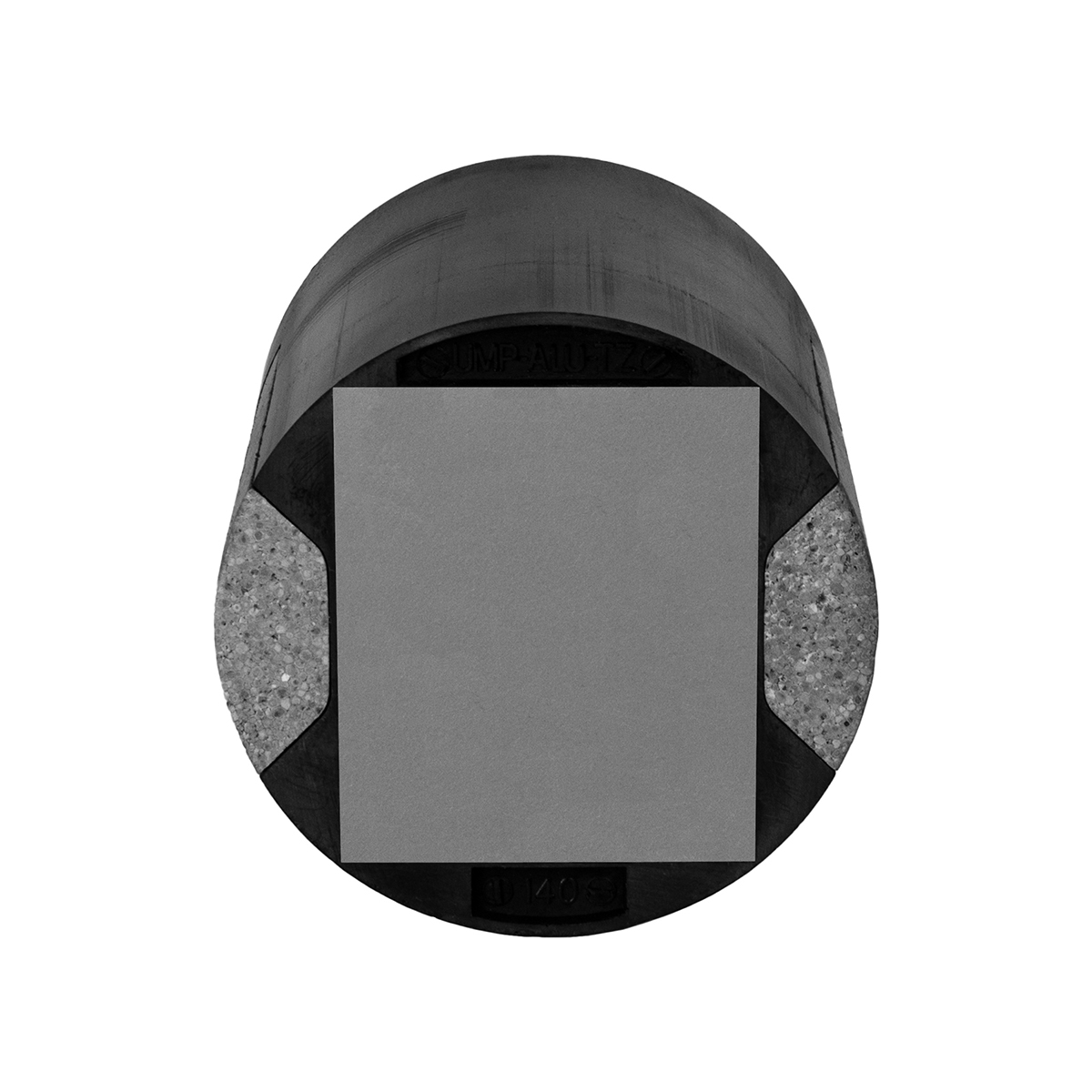

Mit Hilfe der Dosteba Universalmontageplatte UMP-ALU-TZ können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einer eingeschäumten Konsole aus faserarmierten Kunststoff (Polyamid) zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer Aluplatte für die Montage des Anbauteils. Abgedeckt wird die Montageplatte UMP-ALU-TZ von einer HPL (high pressure laminate) Compactplatte. Diese gewährleistet eine optimale Druckverteilung des Anbauteils an der Oberfläche. Die entstehenden Zugkräfte werden durch integrierte Zugstäbe aus faserarmierten Kunststoff (Polyamid) abgefangen. Die seperat erhältliche Bohr- und Setzlehre/Unterlage erleichtert die Montage der UMP-ALU-TZ. Des Weiteren gibt Sie bei der Montage die Klebschichtdicke vor. Die Bohrungen können mit den beiliegenden EPS-Stopfen verschlossen werden.AnwendungsbereicheFür die Montage von Außenleuchten, leichte Vordächer sowie Handläufe und Geländer ProdukteigenschaftenGrundfläche: Ø 125 mmDicken: 80 – 300 mmCompactplatte: 95 x 80 x 10 mmNutzfläche: 75 x 36 mmDicke Aluplatte: 10 mmLochabstand: 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10 x 120 FUS Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8 x 150Injektions-Ankerhülse FIS H 12 x 85 K Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8x130Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.

Mit den Universalmontageplatten UMP-ALU-TR von Dosteba können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan). Vier integrierte Stahlkonsolen dienen zum kraftschlüssigen Verschrauben mit dem Untergrund. Für die notwendige Festigkeit sorgen Zugstäbe aus faserarmierten Kunststoff. Das zu befestigende Anbauteil wird an einer 12mm dicken Aluplatte montiert. Für eine optimale Druckverteilung an der Oberfläche sorgt eine HPL (high pressure laminate) Compactplatte. Die UMP-ALU-TR besitzen eine ETA-Zulassung.  AnwendungsbereicheFür die Montage von Treppen, Markisen (auch Gelenkarmmarkisen), Vordächer, etc. ProdukteigenschaftenGrundfläche: 238 x 138 mmDicken: 80 - 300 mmCompactplatte: 182 x 132 x 10 mmNutzfläche: 162 x 80 mmDicke Aluplatte: 12 mmLochabstand: 210 x 110 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TR Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TRLangschaftdübel SXRL 10 x 120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TRGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TRGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. ETA-20/0798

Die Universalmontageplatten UMP-ALU-TQ von Dosteba eignen sich besonders für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die UMP-ALU-TQ besteht aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Vier eingeschäumte Stahlkonsolen dienen zum kraftschlüssigen Verschrauben mit dem Untergrund. Das zu befestigende Anbauteil wird an der integrierten Aluplatte montiert. Eine HPL (high pressure laminate) Compactplatte gewährleistet eine optimale Kraftverteilung an der Oberfläche. Zugstäbe aus faserarmiertem Kunststoff (Polyamid) garantieren für die notwendige Festigkeit. Als Bohr- und Setzlehre für die Gewindestangen dient ebenfalls eine Unterlage aus faserarmiertem Kunststoff. Beim Versetzen der UMP-ALU-TQ gibt Sie die Klebschichtdicke vor. AnwendungsbereicheFür die Montage von Außenleuchten, leichte Vordächer sowie Handläufe und Geländer ProdukteigenschaftenGrundfläche: 138 x 138 mmDicken: 80 - 300 mmCompactplatte: 132 x 84 x 10 mmNutzfläche: 80 x 62 mmDicke Aluplatte: 12 mmLochabstand: 110 x 110 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TQ Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TQLangschaftdübel SXRL 10 x 120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TQGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12x85 K Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TQGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.
