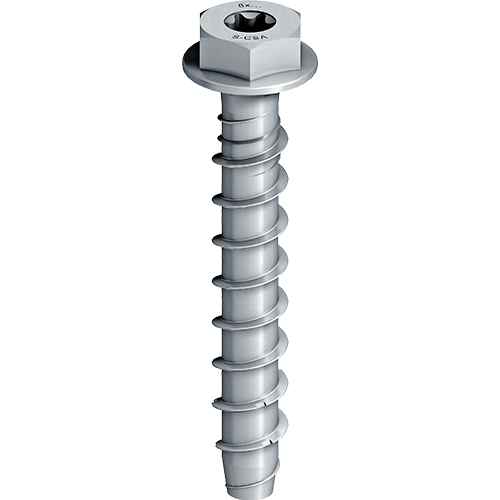

EJOT JC2-KB Betonschraube mit Sechskantkopf SW13 – zuverlässige Betonbefestigung für professionelle Anwendungen Die EJOT JC2-KB Betonschraube mit Sechskantkopf SW13 ist eine leistungsfähige Befestigungslösung für die direkte Montage in Beton. Die galvanisch verzinkte Betonschraube eignet sich für zahlreiche Anwendungen im professionellen Bauhandwerk und verbindet eine einfache Verarbeitung mit einer sicheren mechanischen Verankerung. Typische Einsatzbereiche sind unter anderem die Befestigung von Fassadengerüsten, Auflageflächen, Regalen, Kabelgestellen, Handläufen und Latten sowie unterschiedliche vorübergehende Befestigungen. Ein wesentlicher Vorteil der EJOT JC2-KB besteht in ihrem Funktionsprinzip als selbstschneidender Schraubanker. Beim Einschrauben formt sich die Betonschraube ihr Gegengewinde im Verankerungsgrund. Dadurch kann auf einen klassischen Spreizmechanismus verzichtet werden. Da keine Spreizkräfte entstehen, sind entsprechend der jeweiligen Zulassung und Bemessung vergleichsweise geringe Rand- und Achsabstände möglich. Das macht die JC2-KB insbesondere bei Befestigungssituationen interessant, bei denen eine kompakte Anordnung der Befestigungspunkte erforderlich ist. Die Betonschraube besteht aus galvanisch verzinktem Stahl und ist für Anwendungen in trockenen Innenräumen vorgesehen. Der Sechskantkopf verfügt über eine angepresste Scheibe und einen zusätzlichen Innensechsrund-Antrieb. Bei der hier angebotenen Ausführung erfolgt der Antrieb über SW13 beziehungsweise TX30. Damit steht Ihnen eine praxisgerechte Befestigungslösung für unterschiedliche Montageaufgaben zur Verfügung. Vorteile der EJOT JC2-KB Betonschraube im Überblick ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton Selbstschneidender Schraubanker für die Durchsteckmontage Sechskantkopf SW13 mit zusätzlichem Innensechsrund-Antrieb TX30 Angepresste Scheibe für eine großflächigere Auflage am Anbauteil Keine Spreizkräfte bei der Verankerung Geringe Rand- und Achsabstände entsprechend der jeweiligen Bemessung möglich Vollständig demontierbar Stahl, galvanisch verzinkt Für trockene Innenräume vorgesehen Für gerissenen und ungerissenen Beton zugelassen Je nach Zulassung auch für Spannbetonhohldielen einsetzbar Unterschiedliche Schraubenlängen und Klemmdicken verfügbar Bohrlochdurchmesser von nur 6 mm Geeignet für zahlreiche Befestigungsaufgaben im Bauhandwerk Direkte Befestigung in Beton mit der EJOT JC2-KB Bei klassischen Befestigungssystemen wird häufig zunächst ein separater Dübel eingesetzt, in den anschließend eine Schraube montiert wird. Die JC2-KB Betonschraube verfolgt ein anderes Prinzip. Sie wird direkt in das vorbereitete Bohrloch eingeschraubt und schneidet dabei ihr Gewinde in den Beton. Dadurch entsteht eine mechanische Verbindung zwischen Schraube und Verankerungsgrund. Dieses Befestigungsprinzip ermöglicht eine rationelle Montage und reduziert die Anzahl der benötigten Befestigungskomponenten. Besonders bei größeren Projekten mit vielen Befestigungspunkten kann eine direkt montierte Betonschraube mit Sechskantkopf den Arbeitsablauf vereinfachen. Die JC2-KB ist als zugelassener Schraubanker für die Durchsteckmontage konzipiert. Dabei kann das zu befestigende Bauteil bei geeigneter Ausführung positioniert werden und die Bohrung durch das Anbauteil erfolgen. Anschließend wird die Betonschraube gesetzt. Die jeweils vorgeschriebenen Montageparameter, Verankerungstiefen, Bauteildicken und Randabstände sind entsprechend der Zulassung und der konkreten Befestigungssituation einzuhalten. Sechskantkopf SW13 mit angepresster Scheibe und TX30 Die EJOT JC2-KB besitzt einen Sechskantkopf SW13. Zusätzlich ist ein Innensechsrund-Antrieb TX30 vorhanden. Diese Kombination bietet Ihnen eine flexible Werkzeugaufnahme und unterstützt eine kontrollierte Verarbeitung auf der Baustelle. Unterhalb des Schraubenkopfes befindet sich eine angepresste Scheibe. Sie vergrößert die Auflagefläche des Schraubenkopfes am zu befestigenden Bauteil. Dadurch eignet sich die Konstruktion besonders für zahlreiche Montageaufgaben, bei denen Profile, Latten, Konsolen oder vergleichbare Bauteile direkt auf einem Betonuntergrund befestigt werden sollen. Technische Grunddaten der EJOT JC2-KB Merkmal Ausführung Produktserie EJOT JC2-KB Produkttyp Betonschraube / Schraubanker Schraubendurchmesser 6 mm Kopfform Sechskantkopf mit angepresster Scheibe Antrieb SW13 / TX30 Werkstoff Stahl Oberfläche galvanisch verzinkt Bohrlochdurchmesser 6 mm Montageart Durchsteckmontage Demontage vollständig demontierbar Einsatzbereich trockene Innenräume Zugelassene Verankerungsgründe gerissener Beton, ungerissener Beton, Spannbetonhohldiele gemäß Zulassung Verfügbare Abmessungen der EJOT JC2-KB Betonschraube SW13 Die EJOT JC2-KB 6 mm Betonschraube ist in mehreren Längen erhältlich. Dadurch können Sie die Schraubenlänge passend zur jeweiligen Befestigungssituation und zur erforderlichen Klemmdicke auswählen. Die Produktfamilie umfasst Ausführungen von 35 mm bis 80 mm Länge. Bestellbezeichnung Artikelnummer Länge Klemmdicke Bohrlochtiefe mindestens Bohrloch Ø VPE JC2-KB-6x35/1 SW13 9650071304 35 mm bis 1 mm 40 mm 6 mm 100 Stück JC2-KB-6x45/5 SW13 9650071306 45 mm bis 5 mm 50 mm 6 mm 100 Stück JC2-KB-6x50/10 SW13 9650071308 50 mm bis 10 mm 50 mm 6 mm 100 Stück JC2-KB-6x60/5/20 SW13 9650071310 60 mm bis 20 mm* 50 bzw. 65 mm* 6 mm 100 Stück JC2-KB-6x70/15/30 SW13 9650071311 70 mm bis 30 mm* 50 mm* 6 mm 100 Stück JC2-KB-6x80/25/40 SW13 9650071314 80 mm 25–40 mm* 50 mm* 6 mm 100 Stück * Abhängig von der vorgesehenen Verankerungstiefe und dem jeweiligen Zulassungsfall. Für die konkrete Bemessung und Montage sind die Angaben der gültigen ETA beziehungsweise des aktuellen Produktdatenblatts maßgeblich. Artikelnummern und EAN der verfügbaren Varianten Artikelnummer EAN Abmessung / Variantenbezeichnung 9650071304 4061245074122 Ø 6 × 35 mm / 1 mm – SW13 9650071306 4061245051208 Ø 6 × 45 mm / 5 mm – SW13 9650071308 4061245051215 Ø 6 × 50 mm / 10 mm – SW13 9650071310 4061245051222 Ø 6 × 60 mm / 5/20 mm – SW13 9650071311 4061245074139 Ø 6 × 70 mm / 15/30 mm – SW13 9650071314 4061245051239 Ø 6 × 80 mm / 25/40 mm – SW13 Für welche Anwendungen eignet sich die EJOT JC2-KB? Die Einsatzmöglichkeiten der EJOT Betonschraube JC2-KB sind breit gefächert. Der Hersteller nennt insbesondere Anwendungen, bei denen Bauteile zuverlässig auf Beton befestigt werden müssen. Dazu gehören sowohl dauerhafte als auch vorübergehende Befestigungsaufgaben. Fassadengerüste und temporäre Befestigungen Ein Einsatzbereich sind Fassadengerüste und vorübergehende Befestigungen. Gerade bei temporären Konstruktionen ist die vollständige Demontierbarkeit der Schraube ein wesentlicher Vorteil. Nach Abschluss der Arbeiten kann die Betonschraube wieder vollständig entfernt werden. Regale und Auflageflächen Auch bei der Befestigung von Regalen und Auflageflächen kann die JC2-KB eingesetzt werden. Die verschiedenen verfügbaren Längen ermöglichen eine Anpassung an unterschiedliche Anbauteildicken. Dabei ist stets zu prüfen, welche Schraubenlänge, Verankerungstiefe und Anzahl an Befestigungspunkten für die konkrete Konstruktion erforderlich sind. Kabelgestelle und technische Installationen Für die Befestigung von Kabelgestellen bietet die JC2-KB ebenfalls eine geeignete Lösung. Durch die direkte Verschraubung im Beton lässt sich eine Vielzahl technischer Installationen wirtschaftlich befestigen. Besonders bei wiederkehrenden Befestigungspunkten profitieren Sie von einem einheitlichen Montagesystem. Handläufe und Latten Weitere vom Hersteller genannte Anwendungsbereiche sind Handläufe und Latten. Die angepresste Scheibe am Sechskantkopf sorgt dabei für eine definierte Auflage am jeweiligen Anbauteil. Zugelassen für gerissenen und ungerissenen Beton Bei professionellen Betonbefestigungen ist die Beschaffenheit des Verankerungsgrundes von entscheidender Bedeutung. Beton kann abhängig von Konstruktion, Belastung und Bauteilzone gerissen oder ungerissen vorliegen. Die EJOT JC2-KB Betonschraube ist gemäß Herstellerangaben für gerissenen und ungerissenen Beton zugelassen. Darüber hinaus nennt EJOT die Spannbetonhohldiele als zugelassenen Verankerungsgrund im Rahmen der entsprechenden Zulassung. Für jede konkrete Anwendung müssen die Bedingungen der jeweiligen Zulassung berücksichtigt werden. ETA-Zulassungen der JC2-KB Für die EJOT JC2-KB liegen europäische technische Bewertungen für unterschiedliche Befestigungssituationen vor. Dazu gehören insbesondere die ETA-17/0835 für Einzelbefestigungen in Beton sowie die ETA-18/0221 für Mehrfachbefestigungen von nichttragenden Systemen in Beton. Zulassung Anwendungsbereich ETA-17/0835 Einzelbefestigung in Beton nach EAD 330232-00-0601, Option 1 ETA-18/0221 Mehrfachbefestigung von nichttragenden Systemen in Beton Die Zulassungen sind insbesondere bei sicherheitsrelevanten Befestigungen von Bedeutung. Welche ETA und welche darin festgelegten Werte für Ihr Projekt anzuwenden sind, hängt von der konkreten Befestigungssituation ab. Keine Spreizkräfte – ein wichtiger Vorteil bei Betonbefestigungen Ein charakteristischer Vorteil der JC2-KB Betonschraube ist die Verankerung ohne klassische Spreizwirkung. Bei einem Spreizanker entstehen während der Montage Kräfte, die radial auf den umgebenden Beton wirken. Bei der JC2-KB erfolgt die Verankerung dagegen über das in den Beton eingreifende Schraubengewinde. Dadurch entstehen keine Spreizkräfte. Gemäß Herstellerangaben sind deshalb geringe Rand- und Achsabstände möglich. Dies kann bei Befestigungen in schmaleren Betonbauteilen oder bei mehreren nebeneinander angeordneten Befestigungspunkten einen entscheidenden konstruktiven Vorteil darstellen. Die tatsächlich zulässigen Abstände müssen jedoch immer entsprechend der ETA und der jeweiligen Bemessung bestimmt werden. Galvanisch verzinkter Stahl für trockene Innenräume Die EJOT JC2-KB wird aus galvanisch verzinktem Stahl gefertigt. Diese Ausführung ist nach Herstellerangaben für trockene Innenräume vorgesehen. Bei der Auswahl einer Betonschraube sollten Sie deshalb nicht nur Durchmesser und Länge, sondern auch die zu erwartenden Umgebungsbedingungen berücksichtigen. Für Anwendungen mit erhöhter Feuchtebelastung oder besonderen Korrosionsanforderungen ist zu prüfen, ob eine entsprechend dafür vorgesehene Befestigungslösung erforderlich ist. Die hier beschriebene galvanisch verzinkte JC2-KB sollte entsprechend ihrem vorgesehenen Einsatzbereich verwendet werden. Unterschiedliche Verankerungstiefen für flexible Anwendungen Innerhalb der JC2-KB Produktfamilie stehen abhängig von Befestigungsfall und Zulassung unterschiedliche Verankerungstiefen zur Verfügung. Dadurch kann die Befestigung an die jeweilige Einbausituation angepasst werden. Für die Mehrfachbefestigung von nichttragenden Systemen stehen bei den JC2-Betonschrauben mit 6 mm Durchmesser reduzierte Setztiefen zur Verfügung. Für Einzelbefestigungen gelten wiederum die dafür vorgesehenen Verankerungstiefen und Tragfähigkeitswerte. Entscheidend ist daher, dass nicht ausschließlich anhand der Schraubenlänge ausgewählt wird. Die erforderliche Verankerungstiefe, Klemmdicke, Betonqualität und Belastung müssen gemeinsam betrachtet werden. Tragfähigkeitswerte der EJOT JC2-KB 6 Die Tragfähigkeit einer Betonschraube hängt von mehreren Faktoren ab. Dazu gehören unter anderem Betonfestigkeit, Verankerungstiefe, Rand- und Achsabstände sowie die Art der Belastung. Die nachfolgenden Werte dienen deshalb der technischen Orientierung und ersetzen keine objektspezifische Bemessung. Zulassungsfall Verankerungstiefe hef Zuglast ungerissener Beton C20/25 Querlast ungerissener Beton C20/25 Zuglast gerissener Beton C20/25 Querlast gerissener Beton C20/25 ETA-17/0835 – Einzelbefestigung 42,5 mm 4,5 kN 5,6 kN* 2,1 kN 4,5 kN ETA-18/0221 – Mehrfachbefestigung 27,6 / 31,9 mm 1,4 / 1,7 kN 5,4 / 5,4 kN* 1,4 / 1,7 kN 5,4 / 5,4 kN* * Herstellerangabe: maßgebender Versagensfall Stahlversagen. Die angegebenen Kennwerte beziehen sich auf die im Produktdatenblatt genannten Bedingungen für Beton C20/25. Für Planung und Bemessung sind die gültige ETA und die aktuellen technischen Unterlagen maßgeblich. JC2-KB 6x35/1 SW13 – kompakte Variante für geringe Klemmdicken Die Variante EJOT JC2-KB 6x35/1 SW13 mit der Artikelnummer 9650071304 ist mit einer Gesamtlänge von 35 mm die kürzeste Ausführung dieser Produktgruppe. Sie ist für eine Klemmdicke bis 1 mm vorgesehen. Die erforderliche Bohrlochtiefe beträgt mindestens 40 mm, der Bohrlochdurchmesser 6 mm. Diese kompakte Ausführung ist insbesondere interessant, wenn dünne Anbauteile befestigt werden und eine möglichst geringe Gesamtlänge der Betonbefestigung gewünscht wird. JC2-KB 6x45/5 und 6x50/10 SW13 Für etwas größere Klemmdicken stehen die Varianten 6x45/5 SW13 und 6x50/10 SW13 zur Verfügung. Damit lassen sich Anbauteile mit Klemmdicken bis 5 beziehungsweise 10 mm befestigen. Beide Ausführungen benötigen laut aktueller Produkttabelle ein Bohrloch mit 6 mm Durchmesser und mindestens 50 mm Tiefe. JC2-KB 6x60, 6x70 und 6x80 für größere Klemmdicken Bei stärkeren Anbauteilen können die längeren Varianten der EJOT JC2-KB eingesetzt werden. Dazu gehören die Ausführungen 6x60/5/20, 6x70/15/30 und 6x80/25/40. Die unterschiedlichen Angaben zur Klemmdicke ergeben sich aus den jeweils vorgesehenen Verankerungstiefen beziehungsweise Zulassungsfällen. Dadurch erhalten Sie innerhalb einer einzigen Produktfamilie eine breite Auswahl und können die Betonschraube passend zur Bauteildicke auswählen. Warum Betonschrauben für die professionelle Montage? Betonschrauben haben sich in vielen Bereichen der modernen Befestigungstechnik etabliert. Der Grund liegt vor allem in der Kombination aus direkter Montage, hoher Flexibilität und einem vergleichsweise einfachen Aufbau des Befestigungssystems. Ein separater Kunststoffdübel ist bei diesem Befestigungsprinzip nicht erforderlich. Bei der EJOT JC2-KB kommt hinzu, dass die Schraube vollständig demontierbar ist. Gerade bei temporären Befestigungen, Fassadengerüsten oder veränderbaren Konstruktionen ist dies ein relevanter Vorteil. Typische Such- und Einsatzbereiche Betonschraube 6 mm Betonschraube mit Sechskantkopf Betonschraube SW13 Betonschraube TX30 Schraubanker für Beton Betonanker für Durchsteckmontage Betonschraube für gerissenen Beton Betonschraube für ungerissenen Beton Befestigung für Regale auf Beton Befestigung für Kabelgestelle Betonschraube für Handläufe Befestigung von Latten auf Beton Betonschraube für Fassadengerüste ETA Betonschraube EJOT JC2-KB – sechs Abmessungen für unterschiedliche Befestigungsaufgaben Mit den verfügbaren Längen von 35, 45, 50, 60, 70 und 80 mm lässt sich die JC2-KB für unterschiedliche Anbauteildicken einsetzen. Alle hier aufgeführten Varianten besitzen einen Schraubendurchmesser von 6 mm und den für diese Produktgruppe charakteristischen Sechskantkopf SW13. Bei der Produktauswahl sollten Sie insbesondere auf die erforderliche Klemmdicke achten. Sie beschreibt vereinfacht die Dicke des zu befestigenden Anbauteils, die mit der jeweiligen Schraubenvariante überbrückt werden kann. Zusätzlich muss die vorgeschriebene Verankerungstiefe im Beton erreicht werden. Wichtige Kriterien bei der Auswahl Art und Dicke des zu befestigenden Bauteils erforderliche Klemmdicke Betonfestigkeitsklasse gerissener oder ungerissener Beton erforderliche Verankerungstiefe vorhandene Bauteildicke des Betons Rand- und Achsabstände Zug- und Querbeanspruchung Einzel- oder Mehrfachbefestigung vorgesehener Einsatzbereich und Umgebungsbedingungen Professionelle Befestigungslösung für Handwerk, Montage und Bau Wenn Sie eine ETA-zugelassene Betonschraube mit Sechskantkopf SW13 für professionelle Befestigungsarbeiten suchen, bietet die EJOT JC2-KB eine vielseitige Lösung. Das Sortiment deckt verschiedene Klemmdicken ab und eignet sich damit für zahlreiche Befestigungsaufgaben im Ausbau, bei technischen Installationen und bei der Montage von Anbauteilen auf Beton. Die Kombination aus selbstschneidendem Gewinde, direkter Durchsteckmontage, fehlenden Spreizkräften und vollständiger Demontierbarkeit macht die JC2-KB zu einer interessanten Alternative zu klassischen Dübel- und Ankersystemen. Hinweis zur Planung und Montage Bei zulassungsrelevanten oder statisch beanspruchten Befestigungen müssen Auswahl und Bemessung anhand der jeweiligen Einbausituation erfolgen. Beachten Sie insbesondere die gültigen technischen Unterlagen, ETA-Bedingungen, Mindestbauteildicken, Rand- und Achsabstände, Verankerungstiefen und Lastwerte. Die in dieser Produktbeschreibung genannten Werte dienen der Produktinformation und ersetzen keine objektspezifische statische Bemessung. EJOT JC2-KB Betonschraube SW13 online auswählen Wählen Sie die EJOT JC2-KB Betonschraube entsprechend der benötigten Länge und Klemmdicke. Von der kompakten 6x35-mm-Ausführung für sehr dünne Anbauteile bis zur 80-mm-Variante für größere Klemmdicken steht Ihnen ein abgestuftes Sortiment zur Verfügung. Damit erhalten Sie eine professionelle Betonbefestigung mit Sechskantkopf SW13 für zahlreiche Montageaufgaben im Bau- und Ausbaugewerbe.

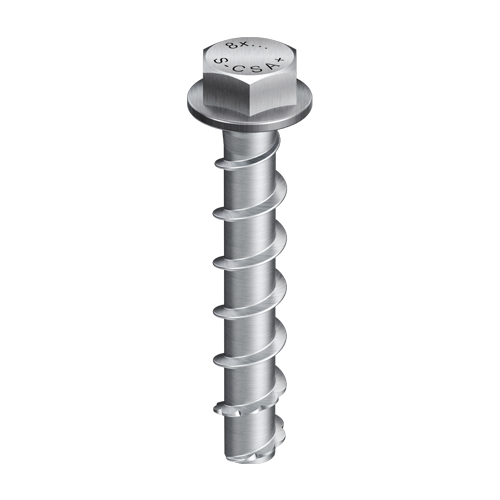

EJOT Betonschraube JC2-KB Plus – leistungsstarker Schraubanker für Beton Die EJOT Betonschraube JC2-KB Plus ist eine leistungsfähige Befestigungslösung für die direkte Verankerung von Anbauteilen in Beton. Als selbstschneidender und zugelassener Schraubanker eignet sich die JC2-KB Plus für die professionelle Durchsteckmontage in gerissenem und ungerissenem Beton. Die Produktserie steht in verschiedenen Durchmessern, Längen und Klemmdicken zur Verfügung und ermöglicht damit eine bedarfsgerechte Auswahl für zahlreiche Befestigungsaufgaben. Typische Anwendungen sind beispielsweise Fassadengerüste, vorübergehende Befestigungen, Auflageflächen, Regale, Kabelgestelle, Handläufe, Latten und Schalungen. Die Betonschraube besteht aus galvanisch verzinktem Stahl und verfügt über einen Sechskantkopf mit angepresster Scheibe. Je nach Schraubendurchmesser kommen unterschiedliche Schlüsselweiten zum Einsatz. Die JC2-KB Plus kann zudem mit einem Schlagschrauber verarbeitet werden. :contentReference[oaicite:0]{index=0} Ein wesentlicher Vorteil der JC2-KB Plus ist das Verankerungsprinzip ohne Spreizkräfte. Dadurch können gemäß der jeweiligen Bemessung geringe Rand- und Achsabstände realisiert werden. Zusätzlich ist die Betonschraube vollständig demontierbar und wiederverwendbar. EJOT bietet innerhalb der Produktfamilie Varianten mit zwei Verankerungstiefen an, wodurch sich unterschiedliche Klemmdicken mit derselben Schraubenlänge abdecken lassen. :contentReference[oaicite:1]{index=1} Ihre Vorteile mit der EJOT JC2-KB Plus Betonschraube ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton Selbstschneidender Schraubanker für die professionelle Durchsteckmontage Keine Spreizkräfte bei der Verankerung Geringe Rand- und Achsabstände entsprechend der Bemessung möglich Zwei Verankerungstiefen bei entsprechenden Varianten Vollständig demontierbar Wiederverwendbar unter Beachtung der hierfür geltenden Vorgaben Verarbeitung mit Schlagschrauber möglich Sechskantkopf mit angepresster Scheibe Stahl, galvanisch verzinkt Für trockene Innenräume vorgesehen Großes Sortiment mit Durchmessern von 8, 10 und 14 mm Verschiedene Schraubenlängen und Klemmdicken für unterschiedliche Montageaufgaben Die genannten Produkteigenschaften und Anwendungsbereiche entsprechen den Herstellerangaben zur JC2-KB Plus. :contentReference[oaicite:2]{index=2} Direkte Betonbefestigung mit selbstschneidendem Gewinde Bei der EJOT JC2-KB Plus handelt es sich nicht um eine klassische Schraube in Verbindung mit einem separaten Kunststoffdübel. Die Betonschraube arbeitet als mechanischer Schraubanker: Nach Herstellung des vorgeschriebenen Bohrlochs wird sie direkt in den Beton eingeschraubt. Dabei greift das speziell ausgelegte Gewinde in den Verankerungsgrund ein. Dieses Funktionsprinzip ermöglicht eine effiziente Montage mit wenigen Arbeitsschritten. Wenn Sie regelmäßig Konstruktionen, Profile, Konsolen, Latten oder andere Anbauteile auf Beton befestigen, erhalten Sie mit einer Betonschraube für die Durchsteckmontage eine praxisgerechte Lösung für professionelle Montagearbeiten. Für gerissenen und ungerissenen Beton zugelassen Bei der Auswahl eines Betonankers ist der vorgesehene Verankerungsgrund von zentraler Bedeutung. EJOT weist die JC2-KB Plus ausdrücklich als ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton aus. Damit eignet sich die Produktserie für entsprechend bemessene Befestigungen in beiden Betonbereichen. :contentReference[oaicite:3]{index=3} Die konkrete Tragfähigkeit kann nicht pauschal aus Schraubendurchmesser oder Schraubenlänge abgeleitet werden. Sie hängt unter anderem von Verankerungstiefe, Beton, Rand- und Achsabständen sowie der jeweiligen Belastung ab. Die zulässigen Lasten sind deshalb anhand des aktuellen Produktdatenblatts beziehungsweise der maßgeblichen technischen Bewertung für den jeweiligen Befestigungsfall zu bestimmen. Keine Spreizkräfte – vorteilhaft bei Rand- und Achsabständen Ein charakteristisches Merkmal der JC2-KB Plus Betonschraube ist die Verankerung ohne klassische Spreizwirkung. EJOT nennt ausdrücklich den Vorteil, dass keine Spreizkräfte entstehen und deshalb geringe Rand- und Achsabstände möglich sind. :contentReference[oaicite:4]{index=4} Das ist insbesondere bei Konstruktionen interessant, bei denen mehrere Befestigungspunkte relativ kompakt angeordnet werden müssen oder Befestigungen in der Nähe eines Bauteilrandes vorgesehen sind. Die tatsächlich erforderlichen Mindestabstände ergeben sich jedoch immer aus der jeweiligen Zulassung beziehungsweise Bemessung. Zwei Verankerungstiefen für mehr Flexibilität Eine Besonderheit vieler Varianten der EJOT JC2-KB Plus sind zwei mögliche Verankerungstiefen. Das erkennen Sie beispielsweise an einer Bestellbezeichnung wie JC2-KB-PLUS-8x90/25/40 SW13. Bei dieser Variante beträgt die Schraubenlänge 90 mm. Je nach verwendeter Verankerungstiefe von 50 oder 65 mm können Klemmdicken bis 25 beziehungsweise 40 mm realisiert werden. :contentReference[oaicite:5]{index=5} Dadurch lässt sich das Sortiment flexibel auf unterschiedliche Anbauteildicken abstimmen. Für Sie bedeutet dies, dass nicht für jede geringfügig abweichende Klemmdicke zwingend eine vollkommen andere Befestigungslösung benötigt wird. Entscheidend bleibt jedoch immer die technisch zulässige Kombination aus Schraubenlänge, Verankerungstiefe und Klemmdicke. Technische Eigenschaften der EJOT JC2-KB Plus Merkmal Ausführung Produkt EJOT JC2-KB Plus Produkttyp Betonschraube / Schraubanker Werkstoff Stahl Oberfläche galvanisch verzinkt Kopfform Sechskantkopf mit angepresster Scheibe Montageart Durchsteckmontage Verankerungsgründe gerissener und ungerissener Beton Verfügbare Nenndurchmesser 8, 10 und 14 mm Verankerung selbstschneidender Schraubanker Spreizkräfte keine Demontierbarkeit vollständig demontierbar Wiederverwendbarkeit ja, gemäß Herstellervorgaben Schlagschrauber Verarbeitung möglich Einsatzbereich trockene Innenräume Die technischen Grundeigenschaften sind den aktuellen EJOT Produktinformationen entnommen. :contentReference[oaicite:6]{index=6} EJOT JC2-KB Plus 8 mm mit SW13 Die JC2-KB Plus 8 wird mit Sechskantkopf SW13 angeboten. Der erforderliche Bohrlochdurchmesser beträgt bei den aufgeführten 8-mm-Ausführungen mindestens 8 mm. Die Produktreihe reicht von 55 bis 140 mm Schraubenlänge und deckt damit unterschiedliche Klemmdicken ab. :contentReference[oaicite:7]{index=7} Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Bohrloch Ø VPE JC2-KB-PLUS-8x55/5 SW13 9650071700 55 mm 50 mm 5 mm 60 mm 8 mm 50 JC2-KB-PLUS-8x70/5/20 SW13 9650071709 70 mm 50 / 65 mm 5 / 20 mm 60 / 75 mm 8 mm 50 JC2-KB-PLUS-8x80/15/30 SW13 9650071715 80 mm 50 / 65 mm 15 / 30 mm 60 / 75 mm 8 mm 50 JC2-KB-PLUS-8x90/25/40 SW13 9650071721 90 mm 50 / 65 mm 25 / 40 mm 60 / 75 mm 8 mm 50 JC2-KB-PLUS-8x100/35/50 SW13 9650071724 100 mm 50 / 65 mm 35 / 50 mm 60 / 75 mm 8 mm 50 JC2-KB-PLUS-8x120/55/70 SW13 9650071730 120 mm 50 / 65 mm 55 / 70 mm 60 / 75 mm 8 mm 25 JC2-KB-PLUS-8x140/75/90 SW13 9650071736 140 mm 50 / 65 mm 75 / 90 mm 60 / 75 mm 8 mm 25 Die Variantenwerte entsprechen der aktuell von EJOT veröffentlichten Produkttabelle. :contentReference[oaicite:8]{index=8} JC2-KB Plus 8x55/5 SW13 – Artikelnummer 9650071700 Die kompakte EJOT JC2-KB Plus 8x55/5 SW13 besitzt eine Länge von 55 mm. Die nominelle Verankerungstiefe beträgt mindestens 50 mm, die maximale Klemmdicke 5 mm und die erforderliche Bohrlochtiefe 60 mm. Der Bohrlochdurchmesser beträgt mindestens 8 mm. Diese Variante wird laut Hersteller in Verpackungseinheiten zu 50 Stück geführt. :contentReference[oaicite:9]{index=9} EJOT JC2-KB Plus 10 mm mit SW15 Für Befestigungsaufgaben mit einem Nenndurchmesser von 10 mm bietet EJOT die JC2-KB Plus mit Sechskant SW15 an. Je nach Ausführung beträgt die nominelle Verankerungstiefe 55 mm beziehungsweise 55 oder 85 mm. Der erforderliche Bohrlochdurchmesser beträgt mindestens 10 mm. :contentReference[oaicite:10]{index=10} Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Bohrloch Ø VPE JC2-KB-PLUS-10x60/5 SW15 9650071744 60 mm 55 mm 5 mm 65 mm 10 mm 25 JC2-KB-PLUS-10x70/15 SW15 9650071750 70 mm 55 mm 15 mm 65 mm 10 mm 25 JC2-KB-PLUS-10x80/25 SW15 9650071756 80 mm 55 mm 25 mm 65 mm 10 mm 25 JC2-KB-PLUS-10x90/5/35 SW15 9650071762 90 mm 55 / 85 mm 5 / 35 mm 65 / 95 mm 10 mm 25 JC2-KB-PLUS-10x100/15/45 SW15 9650071765 100 mm 55 / 85 mm 15 / 45 mm 65 / 95 mm 10 mm 25 JC2-KB-PLUS-10x120/35/65 SW15 9650071771 120 mm 55 / 85 mm 35 / 65 mm 65 / 95 mm 10 mm 25 JC2-KB-PLUS-10x140/55/85 SW15 9650071777 140 mm 55 / 85 mm 55 / 85 mm 65 / 95 mm 10 mm 25 JC2-KB-PLUS-10x160/75/105 SW15 9650071783 160 mm 55 / 85 mm 75 / 105 mm 65 / 95 mm 10 mm 25 Die Angaben zu Abmessungen, Verankerungs- und Bohrlochtiefen sowie Verpackungseinheiten entsprechen der EJOT Produkttabelle. :contentReference[oaicite:11]{index=11} EJOT JC2-KB Plus 14 mm mit SW21 Für Befestigungen mit größerem Nenndurchmesser umfasst das Sortiment außerdem die JC2-KB Plus 14 mm mit SW21. Der Bohrlochdurchmesser beträgt mindestens 14 mm. Bei den längeren Varianten sind Verankerungstiefen von 65 beziehungsweise 115 mm vorgesehen. :contentReference[oaicite:12]{index=12} Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Bohrloch Ø VPE JC2-KB-PLUS-14x75/10 SW21 9650071785 75 mm 65 mm 10 mm 75 mm 14 mm 20 JC2-KB-PLUS-14x100/35 SW21 9650071811 100 mm 65 mm 35 mm 75 mm 14 mm 10 JC2-KB-PLUS-14x130/15/65 SW21 9650071826 130 mm 65 / 115 mm 15 / 65 mm 75 / 125 mm 14 mm 10 JC2-KB-PLUS-14x150/35/85 SW21 9650071839 150 mm 65 / 115 mm 35 / 85 mm 75 / 125 mm 14 mm 10 Diese Varianten und technischen Werte sind in der aktuellen EJOT Produktauswahl aufgeführt. :contentReference[oaicite:13]{index=13} Typische Anwendungen der JC2-KB Plus Durch die große Auswahl an Durchmessern und Längen können Sie die EJOT Betonschraube JC2-KB Plus für unterschiedliche Montageaufgaben einsetzen. EJOT nennt folgende typische Anwendungen: :contentReference[oaicite:14]{index=14} Fassadengerüste: Befestigungslösungen im Zusammenhang mit Gerüstkonstruktionen Vorübergehende Befestigungen: insbesondere dort interessant, wo eine spätere Demontage vorgesehen ist Auflageflächen: direkte mechanische Befestigung geeigneter Anbauteile auf Beton Regale: Befestigung geeigneter Regal- und Unterkonstruktionen Kabelgestelle: Montage technischer Installationen und Tragsysteme Handläufe: mechanische Verankerung entsprechender Konstruktionen Latten: direkte Befestigung von Latten und vergleichbaren Bauteilen Schalungen: Befestigungsaufgaben im Bereich von Schalungskonstruktionen Vollständig demontierbar und wiederverwendbar Die Demontierbarkeit der JC2-KB Plus ist besonders bei temporären Befestigungen ein wichtiger Vorteil. Die Schraube kann vollständig aus dem Bohrloch herausgeschraubt werden. EJOT weist die JC2-KB Plus darüber hinaus ausdrücklich als wiederverwendbar aus. :contentReference[oaicite:15]{index=15} Bei einer Wiederverwendung müssen selbstverständlich die hierfür geltenden technischen Vorgaben beachtet werden. Insbesondere bei sicherheitsrelevanten Befestigungen sollte eine Schraube nicht allein aufgrund ihres optischen Zustands erneut eingesetzt werden. Maßgeblich sind die jeweiligen Hersteller- und Zulassungsvorgaben. Montage mit Schlagschrauber möglich Für eine rationelle Verarbeitung auf der Baustelle kann die EJOT JC2-KB Plus mit einem Schlagschrauber verarbeitet werden. Das ist insbesondere bei größeren Stückzahlen interessant und kann den Montageablauf deutlich vereinfachen. :contentReference[oaicite:16]{index=16} Unabhängig vom eingesetzten Werkzeug muss die Montage entsprechend den technischen Vorgaben erfolgen. Das Bohrloch ist mit dem für die jeweilige Variante vorgeschriebenen Durchmesser und der erforderlichen Tiefe herzustellen. Anschließend kann die Betonschraube durch das Anbauteil in den Beton eingeschraubt werden. Auswahl nach Schraubendurchmesser Nenndurchmesser Schlüsselweite Bohrloch Ø Verfügbare Längen im dargestellten Sortiment 8 mm SW13 8 mm 55–140 mm 10 mm SW15 10 mm 60–160 mm 14 mm SW21 14 mm 75–150 mm Die Übersicht basiert auf den aktuell auf der EJOT Produktseite aufgeführten Varianten. :contentReference[oaicite:17]{index=17} Die richtige JC2-KB Plus anhand der Klemmdicke auswählen Bei der Auswahl einer Betonschraube ist nicht allein die Gesamtlänge entscheidend. Berücksichtigen Sie insbesondere die erforderliche Verankerungstiefe und die Dicke des zu befestigenden Anbauteils. In den EJOT Tabellen wird diese als Klemmdicke tfix angegeben. Ein Beispiel verdeutlicht das Prinzip: Die JC2-KB-PLUS-8x100/35/50 SW13 besitzt eine Gesamtlänge von 100 mm. Bei 50 mm Verankerungstiefe beträgt die maximale Klemmdicke 35 mm; bei 65 mm Verankerungstiefe sind bis zu 50 mm angegeben. Die zugehörige Bohrlochtiefe beträgt 60 beziehungsweise 75 mm. :contentReference[oaicite:18]{index=18} Bei der Auswahl sollten Sie daher insbesondere folgende Parameter berücksichtigen: Nenndurchmesser der Betonschraube Gesamtlänge der Schraube Dicke des Anbauteils maximal zulässige Klemmdicke tfix erforderliche Verankerungstiefe hnom vorgeschriebene Bohrlochtiefe h1 Bohrlochdurchmesser d0 Beton und dessen Eigenschaften Rand- und Achsabstände auftretende Zug- und Querlasten Umgebungsbedingungen am Einbauort Galvanisch verzinkte Betonschraube für trockene Innenräume Die JC2-KB Plus besteht aus galvanisch verzinktem Stahl und ist laut EJOT für trockene Innenräume vorgesehen. :contentReference[oaicite:19]{index=19} Dieser Punkt sollte bei der Produktauswahl unbedingt berücksichtigt werden. Die mechanische Eignung einer Schraube für die auftretenden Lasten sagt nicht automatisch etwas über ihre Eignung für jede Korrosionsbeanspruchung aus. Prüfen Sie deshalb vor der Verwendung, ob die vorgesehene Umgebung mit dem vom Hersteller definierten Einsatzbereich der galvanisch verzinkten Ausführung übereinstimmt. Sechskantkopf mit angepresster Scheibe Die JC2-KB Plus besitzt einen Sechskantkopf mit angepresster Scheibe. Dadurch steht am Schraubenkopf eine definierte Auflagefläche für das Anbauteil zur Verfügung. Die Schlüsselweite ist vom Nenndurchmesser abhängig: Die 8-mm-Varianten werden mit SW13, die 10-mm-Ausführungen mit SW15 und die aufgeführten 14-mm-Ausführungen mit SW21 angeboten. :contentReference[oaicite:20]{index=20} Damit lässt sich innerhalb der JC2-KB Plus Produktfamilie eine Befestigungslösung passend zu unterschiedlichen konstruktiven Anforderungen auswählen. Zulassungen und technische Bewertungen EJOT stellt für die JC2-KB Plus verschiedene technische Dokumente und Zulassungsunterlagen bereit. Auf der Produktseite werden unter anderem ETA-20/0446 sowie die deutsche Zulassung Z-21.8-2136 aufgeführt. Zusätzlich nennt die Produktseite ETA-21/0200 nach EAD 330232-00-0601, Option 1, zur Einzelbefestigung in Beton. :contentReference[oaicite:21]{index=21} Welche technische Bewertung beziehungsweise Zulassung für Ihre konkrete Befestigung anzuwenden ist, muss anhand des jeweiligen Produkts, Befestigungsfalls und der aktuellen technischen Dokumentation geprüft werden. Hinweis zu den zulässigen Lasten Die zulässige Belastung einer Betonschraube JC2-KB Plus hängt von der konkreten Anwendung und zahlreichen Bemessungsparametern ab. EJOT verweist für die Kennwerte der zulässigen Lasten ausdrücklich auf das Produktdatenblatt. Deshalb sollten Tragfähigkeitswerte nicht pauschal aus einer einzelnen Schraubenabmessung abgeleitet werden. :contentReference[oaicite:22]{index=22} Bei statisch relevanten Befestigungen sind unter anderem der Beton, die Verankerungstiefe, die Belastungsrichtung, die Rand- und Achsabstände sowie weitere in der technischen Bewertung festgelegte Bedingungen zu berücksichtigen. JC2-KB Plus für professionelle Betonbefestigungen Wenn Sie eine Betonschraube für Beton suchen, die sich für unterschiedliche Klemmdicken und professionelle Montageaufgaben einsetzen lässt, bietet die EJOT JC2-KB Plus ein breit abgestuftes Sortiment. Die Kombination aus selbstschneidendem Gewinde, Durchsteckmontage, zwei möglichen Verankerungstiefen bei zahlreichen Varianten und unterschiedlichen Nenndurchmessern erleichtert die Anpassung an verschiedene Befestigungssituationen. Besonders bei regelmäßig wiederkehrenden Montagearbeiten kann es sinnvoll sein, verschiedene Längen derselben Produktfamilie einzusetzen. Dadurch bleiben Funktionsprinzip und Montageablauf vergleichbar, während Sie die Schraubenabmessung an das jeweilige Anbauteil anpassen können. EJOT JC2-KB Plus 8, 10 oder 14 mm – welche Variante passt? Die Auswahl richtet sich nach der konkreten Befestigungsaufgabe. Innerhalb des aktuell dargestellten Sortiments stehen 8-mm-Betonschrauben mit SW13, 10-mm-Betonschrauben mit SW15 und 14-mm-Betonschrauben mit SW21 zur Verfügung. Die Produktpalette deckt dabei Gesamtlängen von 55 bis 160 mm ab. :contentReference[oaicite:23]{index=23} Wählen Sie die Schraube deshalb nicht ausschließlich anhand des Durchmessers. Entscheidend ist die Kombination aus Nenndurchmesser, Länge, Klemmdicke, Verankerungstiefe und den für die konkrete Befestigung erforderlichen Lastwerten. Wichtige Hinweise für Bestellung und Verarbeitung Prüfen Sie vor der Bestellung, welche JC2-KB Plus Abmessung für Ihre Konstruktion erforderlich ist. Besonders bei Varianten mit zwei angegebenen Klemmdicken ist die Zuordnung zur jeweiligen Verankerungstiefe zu beachten. Beispielsweise gehören bei einer Angabe von 50/65 mm Verankerungstiefe die beiden angegebenen Klemmdicken entsprechend zu diesen beiden Setztiefen. Auch die Bohrlochtiefe verändert sich entsprechend. Bei den 8-mm-Varianten mit zwei Setztiefen werden beispielsweise 60 beziehungsweise 75 mm Bohrlochtiefe angegeben. Bei den entsprechenden 10-mm-Ausführungen sind es 65 beziehungsweise 95 mm und bei den aufgeführten langen 14-mm-Varianten 75 beziehungsweise 125 mm. :contentReference[oaicite:24]{index=24} Starke Befestigungstechnik für Handwerk und Bau Die EJOT JC2-KB Plus Betonschraube verbindet ein praxisgerechtes Montagesystem mit einem umfangreichen Abmessungssortiment. Wenn Sie Regale, Kabelgestelle, Latten, Schalungen, Handläufe, Auflageflächen oder entsprechende Konstruktionen an Beton befestigen möchten, können Sie die benötigte Variante gezielt anhand der technischen Anforderungen auswählen. Die fehlenden Spreizkräfte, die Möglichkeit geringer Rand- und Achsabstände, die vollständige Demontierbarkeit und die Verarbeitung mit Schlagschrauber sind wichtige Eigenschaften für eine wirtschaftliche Montage. Hinzu kommen unterschiedliche Verankerungstiefen und ein breites Spektrum an Schraubenlängen. :contentReference[oaicite:25]{index=25} EJOT Betonschraube JC2-KB Plus online auswählen Mit der EJOT JC2-KB Plus erhalten Sie einen ETA-zugelassenen, selbstschneidenden Schraubanker für die Durchsteckmontage in gerissenem und ungerissenem Beton. Wählen Sie passend zu Ihrer Anwendung zwischen unterschiedlichen Durchmessern, Schraubenlängen, Verankerungstiefen und Klemmdicken. So können Sie die Betonbefestigung gezielt auf das jeweilige Anbauteil und die technischen Anforderungen Ihres Projekts abstimmen. Hinweis: Für die konkrete Bemessung und Montage sind die jeweils aktuellen technischen Unterlagen, Zulassungen und Montagevorgaben des Herstellers maßgeblich. Die zulässigen Lasten sind dem entsprechenden Produktdatenblatt beziehungsweise den maßgeblichen technischen Bewertungen zu entnehmen.

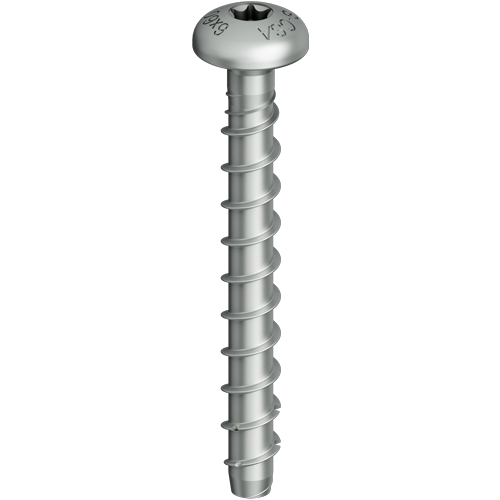

EJOT Betonschraube JC6-FR A4 mit Flachrundkopf – Edelstahl-Befestigung für Beton Die EJOT Betonschraube JC6-FR A4 mit Flachrundkopf ist ein ETA-zugelassener Schraubanker für professionelle Befestigungen in gerissenem und ungerissenem Beton der Festigkeitsklassen C20/25 bis C50/60. Durch die Ausführung aus rostfreiem Edelstahl A4 eignet sich die Betonschraube insbesondere für Anwendungen, bei denen neben einer zuverlässigen mechanischen Verankerung eine hohe Beständigkeit gegenüber Feuchtigkeit und korrosiven Umgebungsbedingungen erforderlich ist. Die JC6-FR A4 ist für dauerhaft feuchte Innenräume sowie für Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe vorgesehen. Damit bietet sie Ihnen eine professionelle Lösung für zahlreiche anspruchsvolle Befestigungsaufgaben im Bauwesen, Metallbau, Holzbau und bei technischen Installationen. Der Flachrundkopf mit Innensechsrund-Antrieb T30 ermöglicht eine flache und optisch zurückhaltende Befestigung. Als selbstschneidender Schraubanker wird die JC6-FR A4 direkt im vorbereiteten Bohrloch verankert. Ein zusätzlicher Kunststoffdübel ist bei diesem Befestigungsprinzip nicht erforderlich. Ihre Vorteile mit der EJOT JC6-FR A4 Betonschraube ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton Geeignet für Beton der Festigkeitsklassen C20/25 bis C50/60 Edelstahl A4 mit gehärteter Stahlspitze Für dauerhaft feuchte Innenräume geeignet Für Außenanwendungen geeignet Für Anwendungen in Industrieatmosphäre und Meeresnähe vorgesehen Flachrundkopf für eine flache und dezente Befestigung Innensechsrund-Antrieb T30 Selbstschneidender Schraubanker Für die Durchsteckmontage geeignet Kein Anzugsdrehmoment erforderlich Bohrlochdurchmesser von nur 6 mm Keine Spreizkräfte bei der Verankerung Geringe Rand- und Achsabstände entsprechend der Bemessung möglich Vollständig demontierbar Feuerbeständig R120 gemäß Herstellerangaben Drei Abmessungen für unterschiedliche Klemmdicken erhältlich Edelstahl A4 für anspruchsvolle Umgebungsbedingungen Ein wesentliches Merkmal der EJOT JC6-FR ist die Ausführung aus Edelstahl A4. Damit unterscheidet sich diese Betonschraube von galvanisch verzinkten Befestigungslösungen, die typischerweise für weniger korrosiv beanspruchte Bereiche vorgesehen sind. Die JC6-FR A4 kann nach Herstellerangaben in dauerhaft feuchten Innenräumen und im Außenbereich eingesetzt werden. Der vorgesehene Anwendungsbereich umfasst außerdem Industrieatmosphäre und Meeresnähe. Damit eignet sich diese A4 Betonschraube besonders für Konstruktionen, die einer erhöhten Feuchte- oder Korrosionsbeanspruchung ausgesetzt sein können. Für Sie bedeutet dies eine vielseitige Befestigungslösung für anspruchsvolle Bauprojekte. Insbesondere bei außenliegenden Konstruktionen, Vordächern, Toren, Handläufen oder Geländern kann die Wahl eines korrosionsbeständigen Befestigungsmittels von entscheidender Bedeutung sein. Flachrundkopf mit Innensechsrund-Antrieb T30 Die EJOT JC6-FR A4 verfügt über einen Flachrundkopf. Diese Kopfform sorgt für eine vergleichsweise flache und optisch zurückhaltende Befestigung und unterscheidet sich damit deutlich von einer klassischen Betonschraube mit Sechskantkopf. Der Schraubenantrieb erfolgt über Innensechsrund T30. Alle verfügbaren Varianten der JC6-FR A4 besitzen denselben T30-Antrieb. Dadurch können Sie unterschiedliche Schraubenlängen innerhalb dieser Produktserie mit dem gleichen Antriebstyp verarbeiten. Technische Eigenschaften der EJOT JC6-FR A4 Merkmal Ausführung Produkt EJOT JC6-FR A4 Produkttyp Betonschraube / Schraubanker Nenndurchmesser 6 mm Werkstoff Edelstahl A4 mit gehärteter Stahlspitze Kopfform Flachrundkopf Antrieb T30 Montageart Durchsteckmontage Bohrlochdurchmesser d0 mindestens 6 mm Betonfestigkeitsklassen C20/25 bis C50/60 Verankerungsgrund gerissener und ungerissener Beton Anzugsdrehmoment nicht erforderlich Feuerbeständigkeit R120 Demontage vollständig demontierbar Europäische Technische Bewertung ETA-22/0413 Alle Varianten der EJOT JC6-FR A4 Die JC6-FR A4 Betonschraube ist in drei unterschiedlichen Längen erhältlich. Dadurch können Sie die Schraubenlänge entsprechend der benötigten Klemmdicke und Verankerungstiefe auswählen. Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Bohrloch Ø d0 ≥ VPE JC6-FR 6x50/5 T30 A4 9650071993 50 mm 45 mm 5 mm 55 mm 6 mm 100 Stück JC6-FR 6x60/15/5 T30 A4 9650071994 60 mm 45 / 55 mm 15 / 5 mm 55 / 65 mm 6 mm 50 Stück JC6-FR 6x80/35/25 T30 A4 9650071996 80 mm 45 / 55 mm 35 / 25 mm 55 / 65 mm 6 mm 50 Stück EJOT JC6-FR 6x50/5 T30 A4 – Artikelnummer 9650071993 Die EJOT JC6-FR 6x50/5 T30 A4 ist mit einer Gesamtlänge von 50 mm die kürzeste Variante innerhalb dieser Produktserie. Sie eignet sich für Befestigungsaufgaben mit einer maximalen Klemmdicke von 5 mm bei einer Verankerungstiefe von mindestens 45 mm. Artikelnummer 9650071993 Bestellbezeichnung JC6-FR 6x50/5 T30 A4 Länge 50 mm Verankerungstiefe hnom 45 mm Maximale Klemmdicke tfix 5 mm Bohrlochtiefe h1 55 mm Bohrlochdurchmesser d0 6 mm Antrieb T30 Verpackungseinheit 100 Stück EJOT JC6-FR 6x60/15/5 T30 A4 – Artikelnummer 9650071994 Mit einer Gesamtlänge von 60 mm bietet Ihnen die EJOT JC6-FR 6x60/15/5 T30 A4 zwei unterschiedliche Verankerungstiefen. Bei einer Verankerungstiefe von 45 mm beträgt die maximale Klemmdicke 15 mm. Bei einer Verankerungstiefe von 55 mm beträgt die maximale Klemmdicke 5 mm. Artikelnummer 9650071994 Bestellbezeichnung JC6-FR 6x60/15/5 T30 A4 Länge 60 mm Verankerungstiefe hnom 45 / 55 mm Maximale Klemmdicke tfix 15 / 5 mm Bohrlochtiefe h1 55 / 65 mm Bohrlochdurchmesser d0 6 mm Antrieb T30 Verpackungseinheit 50 Stück EJOT JC6-FR 6x80/35/25 T30 A4 – Artikelnummer 9650071996 Für größere Anbauteildicken steht Ihnen die EJOT JC6-FR 6x80/35/25 T30 A4 mit einer Gesamtlänge von 80 mm zur Verfügung. Bei einer Verankerungstiefe von 45 mm beträgt die maximale Klemmdicke 35 mm. Bei einer Verankerungstiefe von 55 mm können Anbauteile mit einer maximalen Klemmdicke von 25 mm befestigt werden. Artikelnummer 9650071996 Bestellbezeichnung JC6-FR 6x80/35/25 T30 A4 Länge 80 mm Verankerungstiefe hnom 45 / 55 mm Maximale Klemmdicke tfix 35 / 25 mm Bohrlochtiefe h1 55 / 65 mm Bohrlochdurchmesser d0 6 mm Antrieb T30 Verpackungseinheit 50 Stück ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton Die EJOT JC6-FR A4 ist für die Verankerung in gerissenem und ungerissenem Beton der Festigkeitsklassen C20/25 bis C50/60 vorgesehen. Für die Produktserie liegt die Europäische Technische Bewertung ETA-22/0413 vor. Die Unterscheidung zwischen gerissenem und ungerissenem Beton ist bei professionellen Befestigungen von großer Bedeutung. Abhängig von Konstruktion und Beanspruchung können innerhalb eines Betonbauteils Bereiche entstehen, in denen mit Rissbildung gerechnet werden muss. Für eine fachgerechte Befestigung ist deshalb die dafür vorgesehene und entsprechend bewertete Befestigungslösung auszuwählen. Die konkreten Kennwerte für zulässige Lasten in gerissenem und ungerissenem Beton sind dem jeweils aktuellen Produktdatenblatt und der technischen Bewertung zu entnehmen. Selbstschneidender Schraubanker für die Durchsteckmontage Bei der JC6-FR A4 handelt es sich um einen selbstschneidenden Schraubanker für die Durchsteckmontage. Das bedeutet, dass die Betonschraube nach Herstellung des erforderlichen Bohrlochs durch das Anbauteil hindurch direkt in den Beton eingeschraubt werden kann. Beim Einschrauben greift das Gewinde der Betonschraube in den Verankerungsgrund ein und stellt dadurch die mechanische Verbindung her. Ein zusätzlicher Kunststoffdübel ist bei diesem Befestigungsprinzip nicht erforderlich. Für professionelle Montagearbeiten bietet Ihnen dieses Prinzip einen klar strukturierten Arbeitsablauf und ermöglicht die direkte Befestigung geeigneter Anbauteile auf Beton. Kein Anzugsdrehmoment erforderlich Für die EJOT JC6-FR A4 gibt der Hersteller an, dass kein Anzugsdrehmoment erforderlich ist. Die Montage unterscheidet sich damit von Befestigungssystemen, bei denen ein exakt definiertes Drehmoment zum Verspannen oder Spreizen des Befestigers benötigt wird. Unabhängig davon müssen selbstverständlich die vorgeschriebenen Montageparameter wie Bohrlochdurchmesser, Bohrlochtiefe und Verankerungstiefe eingehalten werden. Kleines Bohrloch mit nur 6 mm Durchmesser Ein praktischer Vorteil der JC6-FR A4 Betonschraube ist der geringe erforderliche Bohrlochdurchmesser. Für alle drei Varianten beträgt der Bohrlochdurchmesser mindestens 6 mm. Damit können Sie innerhalb der gesamten hier aufgeführten Produktserie mit demselben Bohrlochdurchmesser arbeiten, obwohl unterschiedliche Schraubenlängen und Klemmdicken zur Verfügung stehen. Keine Spreizkräfte – geringe Rand- und Achsabstände möglich Ein wesentlicher Vorteil einer direkt in Beton eingreifenden Betonschraube ist das Verankerungsprinzip ohne klassische Spreizwirkung. Bei der EJOT JC6-FR A4 entstehen keine Spreizkräfte. Dadurch sind entsprechend der jeweiligen technischen Bemessung geringe Rand- und Achsabstände möglich. Diese Eigenschaft kann insbesondere bei Befestigungspunkten in der Nähe von Betonrändern oder bei mehreren relativ eng angeordneten Befestigungen von Vorteil sein. Die tatsächlich einzuhaltenden Mindestabstände dürfen jedoch nicht pauschal festgelegt werden. Maßgeblich sind die gültige ETA, die Betonfestigkeit, die Verankerungstiefe, die auftretenden Lasten und die konkrete Einbausituation. Typische Anwendungen der EJOT JC6-FR A4 Die Kombination aus Edelstahl A4, ETA-Zulassung, Flachrundkopf und direkter Betonverankerung ermöglicht zahlreiche professionelle Anwendungen. Zu den vorgesehenen Einsatzgebieten gehören unter anderem: Vordächer Tore Regalsysteme Kabeltraversen Handläufe Geländer Stadionbestuhlung Anprallschutz Rammschutz Holz-Anbauteile Balkenschuhe Winkel und vergleichbare Anbauteile Betonschraube für Handläufe und Geländer Handläufe und Geländer gehören zu den ausdrücklich vorgesehenen Anwendungsbereichen der JC6-FR A4. Besonders bei außenliegenden Konstruktionen kann die Ausführung aus Edelstahl A4 von Bedeutung sein, da das Befestigungsmittel dauerhaft Feuchtigkeit und Witterungseinflüssen ausgesetzt sein kann. Die konkrete Anzahl, Dimensionierung und Anordnung der Befestigungspunkte muss entsprechend der jeweiligen Konstruktion und den auftretenden Lasten bestimmt werden. Betonschraube für Vordächer und Tore Auch Vordächer und Tore können mit geeigneten JC6-FR-A4-Befestigungen im Beton verankert werden. Gerade bei außenliegenden Konstruktionen ist die Korrosionsbeständigkeit des Befestigungsmittels ein wichtiger Bestandteil der Produktauswahl. Die A4-Ausführung bietet Ihnen hierfür eine Betonschraube, die ausdrücklich auch für Außenanwendungen vorgesehen ist. Betonbefestigung für Kabeltraversen und Regalsysteme Für technische Installationen können Sie die JC6-FR A4 beispielsweise zur Befestigung geeigneter Kabeltraversen und Regalsysteme einsetzen. Der Flachrundkopf eignet sich insbesondere für Anwendungen, bei denen eine flache Kopfform gewünscht wird. Betonschraube für Anprall- und Rammschutz Auch Anprallschutz und Rammschutz werden als mögliche Anwendungen für die JC6-FR A4 genannt. Bei solchen Befestigungsaufgaben sind die auftretenden Belastungen besonders sorgfältig zu berücksichtigen. Die Befestigung muss deshalb entsprechend der konkreten Konstruktion technisch bemessen werden. Befestigung von Holz-Anbauteilen auf Beton Die JC6-FR A4 eignet sich ebenfalls für die Befestigung geeigneter Holz-Anbauteile. Dazu zählen beispielsweise Balkenschuhe und Winkel. Dadurch können entsprechende Anschluss- und Konstruktionselemente direkt auf einem geeigneten Betonuntergrund befestigt werden. Feuerbeständigkeit R120 Für die EJOT JC6-FR A4 wird eine Feuerbeständigkeit von R120 angegeben. Damit stehen für die Produktserie auch technische Angaben zum Verhalten unter Brandbeanspruchung zur Verfügung. Bei Befestigungen mit brandschutztechnischen Anforderungen müssen sämtliche Bedingungen der jeweiligen technischen Dokumentation und der projektspezifischen Planung berücksichtigt werden. Die Angabe R120 allein ersetzt keine objektspezifische Brandschutzbemessung. Vollständig demontierbare Betonbefestigung Ein weiterer Vorteil der EJOT JC6-FR A4 ist ihre vollständige Demontierbarkeit. Die Betonschraube kann bei Bedarf wieder aus dem Verankerungsgrund herausgeschraubt werden. Diese Eigenschaft kann beispielsweise bei Umbauten, beim Austausch von Anbauteilen oder bei Konstruktionen von Vorteil sein, die zu einem späteren Zeitpunkt verändert oder zurückgebaut werden sollen. Verankerungstiefe und Klemmdicke richtig auswählen Bei der Auswahl der passenden EJOT JC6-FR A4 Betonschraube sollten Sie nicht ausschließlich auf die Gesamtlänge achten. Entscheidend ist die Kombination aus Schraubenlänge, Verankerungstiefe und maximaler Klemmdicke des Anbauteils. Schraubenlänge Verankerungstiefe Maximale Klemmdicke Bohrlochtiefe 50 mm 45 mm 5 mm 55 mm 60 mm 45 mm 15 mm 55 mm 60 mm 55 mm 5 mm 65 mm 80 mm 45 mm 35 mm 55 mm 80 mm 55 mm 25 mm 65 mm Je größer die gewählte Verankerungstiefe innerhalb einer bestimmten Schraubenlänge ist, desto geringer ist entsprechend die verbleibende maximale Klemmdicke. Dieser Zusammenhang ist insbesondere bei der Auswahl zwischen den Varianten 6x60 und 6x80 mm zu beachten. Welche EJOT JC6-FR A4 benötigen Sie? Für dünne Anbauteile mit einer Klemmdicke bis 5 mm steht Ihnen die kompakte JC6-FR 6x50/5 T30 A4 zur Verfügung. Sie besitzt eine Gesamtlänge von 50 mm und wird mindestens 45 mm im Beton verankert. Benötigen Sie eine größere Klemmdicke, bietet die JC6-FR 6x60/15/5 T30 A4 bei 45 mm Verankerungstiefe eine maximale Klemmdicke von 15 mm. Alternativ kann diese Schraube mit 55 mm Verankerungstiefe und einer maximalen Klemmdicke von 5 mm eingesetzt werden. Für noch größere Anbauteildicken steht Ihnen die JC6-FR 6x80/35/25 T30 A4 zur Verfügung. Bei 45 mm Verankerungstiefe beträgt die maximale Klemmdicke 35 mm, bei 55 mm Verankerungstiefe 25 mm. Wichtige Kriterien bei der Produktauswahl Dicke des zu befestigenden Anbauteils erforderliche Klemmdicke vorgesehene Verankerungstiefe erforderliche Bohrlochtiefe Betonfestigkeitsklasse gerissener oder ungerissener Beton vorhandene Betonbauteildicke Rand- und Achsabstände auftretende Zug- und Querlasten Feuchte- und Korrosionsbeanspruchung Anforderungen an den Brandschutz Vorgaben der ETA und der technischen Bemessung JC6-FR A4 oder verzinkte Betonschraube? Ob eine Betonschraube aus Edelstahl A4 oder eine andere Werkstoffausführung benötigt wird, hängt wesentlich von den Umgebungsbedingungen ab. Die JC6-FR A4 aus rostfreiem Edelstahl ist ausdrücklich für dauerhaft feuchte Innenräume sowie für Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe vorgesehen. Damit ist sie insbesondere für Befestigungsaufgaben interessant, bei denen erhöhte Anforderungen an den Korrosionsschutz bestehen. Bei der Produktauswahl sollten Sie deshalb nicht nur Durchmesser, Schraubenlänge und Tragfähigkeit berücksichtigen, sondern auch die Umgebungsbedingungen am Einbauort. Professionelle Edelstahl-Betonschraube mit ETA Mit der EJOT JC6-FR A4 Betonschraube erhalten Sie eine professionelle Befestigungslösung für gerissenen und ungerissenen Beton. Die Kombination aus Edelstahl A4, selbstschneidendem Schraubanker, Flachrundkopf und T30-Antrieb macht die Produktserie für zahlreiche anspruchsvolle Betonbefestigungen interessant. Die ETA-22/0413, die Eignung für Beton C20/25 bis C50/60, die vollständige Demontierbarkeit, die fehlenden Spreizkräfte und der geringe Bohrlochdurchmesser von nur 6 mm ergänzen die technischen Eigenschaften dieser Betonschraube. Betonschraube für Außenbereich und dauerhaft feuchte Innenräume Wenn Sie eine Betonschraube aus Edelstahl A4 für den Außenbereich benötigen, bietet die JC6-FR eine speziell für entsprechende Umgebungsbedingungen vorgesehene Lösung. Der Hersteller nennt neben dauerhaft feuchten Innenräumen ausdrücklich Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe. Damit eignet sich die Produktserie für zahlreiche Projekte im Bauwesen, Metallbau, Holzbau und bei technischen Installationen, sofern die jeweiligen statischen, konstruktiven und zulassungsbezogenen Anforderungen erfüllt werden. JC6-FR A4 für professionelle Betonbefestigungen Die EJOT JC6-FR A4 verbindet mehrere Eigenschaften, die bei professionellen Betonbefestigungen entscheidend sein können: Edelstahl A4, ETA-Zulassung, Flachrundkopf, T30-Antrieb, direkte Durchsteckmontage und vollständige Demontierbarkeit. Durch die drei verfügbaren Schraubenlängen können Sie unterschiedliche Anbauteildicken abdecken. Gleichzeitig bleibt der erforderliche Bohrlochdurchmesser bei allen Varianten mit 6 mm identisch. Dies erleichtert die Verarbeitung verschiedener Längen innerhalb derselben Produktserie. Für gerissenen und ungerissenen Beton Die Zulassung für gerissenen und ungerissenen Beton ermöglicht einen breiten Einsatzbereich innerhalb professioneller Betonbefestigungen. Welche Variante für Ihre konkrete Anwendung erforderlich ist, richtet sich nach der vorgesehenen Verankerungstiefe, der Klemmdicke, dem Beton und den auftretenden Lasten. Bei statisch relevanten Befestigungen müssen die technischen Kennwerte der jeweils aktuellen ETA und des Produktdatenblatts berücksichtigt werden. EJOT JC6-FR A4 Betonschraube mit Flachrundkopf auswählen Wählen Sie die EJOT JC6-FR A4 mit Flachrundkopf passend zur benötigten Klemmdicke und Verankerungstiefe. Zur Verfügung stehen die Abmessungen 6x50, 6x60 und 6x80 mm. Alle Varianten verfügen über einen T30-Antrieb und benötigen ein Bohrloch mit mindestens 6 mm Durchmesser. So können Sie die passende Edelstahl-Betonschraube für Beton gezielt auf Ihre Befestigungsaufgabe abstimmen – von dünnen Anbauteilen bis zu Klemmdicken von maximal 35 mm bei der 80-mm-Ausführung und entsprechender Verankerungstiefe. Hinweis: Für Planung, Bemessung und Montage sind die jeweils aktuelle ETA, das Produktdatenblatt sowie die technischen Herstellervorgaben maßgeblich. Die Kennwerte der zulässigen Lasten in gerissenem und ungerissenem Beton sind den gültigen technischen Unterlagen zu entnehmen.

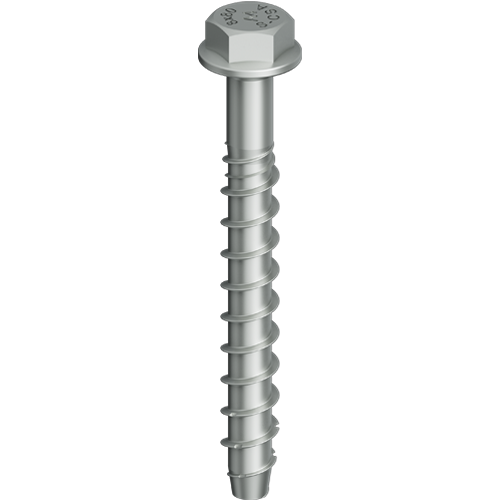

EJOT Betonschraube JC6-KB Edelstahl A4 – zugelassener Schraubanker für Beton Die EJOT Betonschraube JC6-KB Edelstahl A4 ist ein professioneller Schraubanker für zuverlässige Befestigungen in gerissenem und ungerissenem Beton. Durch die Ausführung aus rostfreiem Edelstahl A4 eignet sich die Betonschraube insbesondere für Befestigungsaufgaben, bei denen neben einer sicheren Verankerung eine hohe Beständigkeit gegenüber Feuchtigkeit und korrosiven Umgebungsbedingungen gefordert ist. Die JC6-KB A4 ist für die Verankerung in Beton der Festigkeitsklassen C20/25 bis C50/60 vorgesehen. Sie kann sowohl in dauerhaft feuchten Innenräumen als auch bei Außenanwendungen eingesetzt werden. Der vorgesehene Einsatzbereich umfasst darüber hinaus Anwendungen in Industrieatmosphäre und Meeresnähe. Charakteristisch für die EJOT JC6-KB A4 ist der Sechskantkopf mit angepresster Scheibe. Abhängig vom Schraubendurchmesser erfolgt die Verarbeitung mit SW13 oder SW15. Die angepresste Scheibe vergrößert die Auflagefläche des Schraubenkopfes und ermöglicht eine direkte und professionelle Befestigung geeigneter Anbauteile. Als selbstschneidender und zugelassener Schraubanker eignet sich die JC6-KB A4 für die Durchsteckmontage. Die Schraube wird durch das zu befestigende Bauteil hindurch direkt in das vorbereitete Betonbohrloch eingeschraubt. Ein zusätzlicher Kunststoffdübel ist bei diesem Befestigungsprinzip nicht erforderlich. Vorteile der EJOT JC6-KB A4 Betonschraube ETA-zugelassene Betonschraube für gerissenen und ungerissenen Beton Geeignet für Beton C20/25 bis C50/60 Ausführung aus Edelstahl A4 mit gehärteter Stahlspitze Sechskantkopf mit angepresster Scheibe Antrieb SW13 beziehungsweise SW15 je nach Durchmesser Selbstschneidender zugelassener Schraubanker Für die Durchsteckmontage geeignet Kein Anzugsdrehmoment erforderlich Nur kleines Bohrloch erforderlich Keine Spreizkräfte bei der Verankerung Geringe Rand- und Achsabstände entsprechend der Bemessung möglich Vollständig demontierbar Für dauerhaft feuchte Innenräume geeignet Für Außenanwendungen geeignet Für Industrieatmosphäre und Meeresnähe vorgesehen Feuerbeständigkeit R120 Europäische Technische Bewertung ETA-22/0413 Edelstahl A4 für Außenbereich und feuchte Umgebungen Ein wichtiges Merkmal der EJOT JC6-KB ist die Ausführung aus Edelstahl A4. Sie ist damit insbesondere für Befestigungen interessant, bei denen erhöhte Anforderungen an die Korrosionsbeständigkeit bestehen. Die Betonschraube ist für dauerhaft feuchte Innenräume sowie für Außenanwendungen einschließlich Industrieatmosphäre und Meeresnähe vorgesehen. Dadurch können Sie die JC6-KB A4 beispielsweise für außenliegende Metallkonstruktionen, Vordächer, Tore, Geländer, Handläufe oder weitere geeignete Anbauteile verwenden, sofern die jeweiligen technischen Anforderungen und Bemessungsvorgaben eingehalten werden. Gerade bei dauerhaft der Witterung ausgesetzten Befestigungen sollte die Werkstoffauswahl nicht allein anhand der erforderlichen Tragfähigkeit erfolgen. Auch Feuchtigkeit und Korrosionsbeanspruchung sind bei der Auswahl des geeigneten Befestigungsmittels zu berücksichtigen. Sechskantkopf mit angepresster Scheibe Die EJOT JC6-KB A4 Betonschraube besitzt einen Sechskantkopf mit angepresster Scheibe. Diese Kopfausführung bietet eine vergrößerte Auflagefläche und ermöglicht eine direkte Kraftübertragung auf das zu befestigende Anbauteil. Abhängig vom Schraubendurchmesser kommt ein unterschiedlicher Schlüsselantrieb zum Einsatz. Die Ausführungen mit 6 mm Durchmesser verfügen über SW13. Die 10-mm-Ausführungen werden mit SW15 verarbeitet. Technische Eigenschaften der EJOT JC6-KB Edelstahl A4 Merkmal Ausführung Produkt EJOT JC6-KB A4 Produkttyp Betonschraube / Schraubanker Werkstoff Edelstahl A4 mit gehärteter Stahlspitze Kopfform Sechskantkopf mit angepresster Scheibe Antrieb SW13 / SW15 Montageart Durchsteckmontage Verankerungsgrund Gerissener und ungerissener Beton Betonfestigkeitsklassen C20/25 bis C50/60 Anzugsdrehmoment Kein Anzugsdrehmoment erforderlich Feuerbeständigkeit R120 Demontage Vollständig demontierbar Europäische Technische Bewertung ETA-22/0413 Varianten der EJOT JC6-KB A4 mit 6 mm Durchmesser Die JC6-KB A4 mit 6 mm Durchmesser ist in mehreren Schraubenlängen erhältlich. Alle hier aufgeführten 6-mm-Ausführungen besitzen einen Sechskantkopf mit SW13, einen Kopfdurchmesser von 16,5 mm und benötigen ein Bohrloch mit mindestens 6 mm Durchmesser. Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Kopf Ø Bohrloch Ø d0 ≥ VPE JC6-KB 6x50/5 SW13 A4 9650071970 50 mm 45 mm 5 mm 55 mm 16,5 mm 6 mm 100 Stück JC6-KB 6x60/15/5 SW13 A4 9650071971 60 mm 45 / 55 mm 15 / 5 mm 55 / 65 mm 16,5 mm 6 mm 100 Stück JC6-KB 6x70/25/15 SW13 A4 9650071972 70 mm 45 / 55 mm 25 / 15 mm 55 / 65 mm 16,5 mm 6 mm 100 Stück JC6-KB 6x80/35/25 SW13 A4 9650071973 80 mm 45 / 55 mm 35 / 25 mm 55 / 65 mm 16,5 mm 6 mm 100 Stück Varianten der EJOT JC6-KB A4 mit 10 mm Durchmesser Für Befestigungsaufgaben mit größerem Schraubendurchmesser stehen JC6-KB A4 Betonschrauben mit 10 mm Durchmesser zur Verfügung. Diese Varianten verfügen über einen Sechskantkopf mit SW15, einen Kopfdurchmesser von 20,5 mm und benötigen ein Bohrloch mit mindestens 10 mm Durchmesser. Bestellbezeichnung Artikelnummer Länge Verankerungstiefe hnom ≥ Klemmdicke tfix ≤ Bohrlochtiefe h1 Kopf Ø Bohrloch Ø d0 ≥ VPE JC6-KB 10x90/35/5 SW15 A4 9650071933 90 mm 55 / 85 mm 35 / 5 mm 65 / 95 mm 20,5 mm 10 mm 25 Stück JC6-KB 10x100/45/15 SW15 A4 9650071934 100 mm 55 / 85 mm 45 / 15 mm 65 / 95 mm 20,5 mm 10 mm 25 Stück JC6-KB 10x120/65/35 SW15 A4 9650071935 120 mm 55 / 85 mm 65 / 35 mm 65 / 95 mm 20,5 mm 10 mm 25 Stück Übersicht der A4-Varianten Für die Edelstahl-A4-Ausführungen ergeben sich damit folgende Größenbereiche. Die Auswahl der richtigen Betonschraube richtet sich insbesondere nach der erforderlichen Klemmdicke, Verankerungstiefe, Belastung und der konkreten Einbausituation. Durchmesser Längen Antrieb Kopf Ø Bohrloch Ø VPE 6 mm 50 / 60 / 70 / 80 mm SW13 16,5 mm 6 mm 100 Stück 10 mm 90 / 100 / 120 mm SW15 20,5 mm 10 mm 25 Stück EJOT JC6-KB 6x50/5 SW13 A4 – Artikelnummer 9650071970 Die EJOT JC6-KB 6x50/5 SW13 A4 ist mit einer Länge von 50 mm die kompakte 6-mm-Variante. Sie besitzt eine Verankerungstiefe von mindestens 45 mm und ermöglicht eine maximale Klemmdicke von 5 mm. Artikelnummer 9650071970 Länge 50 mm Verankerungstiefe 45 mm Maximale Klemmdicke 5 mm Bohrlochtiefe 55 mm Kopfdurchmesser 16,5 mm Bohrlochdurchmesser 6 mm Antrieb SW13 VPE 100 Stück EJOT JC6-KB 6x60/15/5 SW13 A4 – Artikelnummer 9650071971 Die JC6-KB 6x60/15/5 SW13 A4 besitzt eine Gesamtlänge von 60 mm. Sie ermöglicht zwei Verankerungstiefen. Bei 45 mm Verankerungstiefe beträgt die maximale Klemmdicke 15 mm. Bei einer Verankerungstiefe von 55 mm beträgt sie 5 mm. Artikelnummer 9650071971 Länge 60 mm Verankerungstiefe 45 / 55 mm Maximale Klemmdicke 15 / 5 mm Bohrlochtiefe 55 / 65 mm Kopfdurchmesser 16,5 mm Bohrlochdurchmesser 6 mm Antrieb SW13 VPE 100 Stück EJOT JC6-KB 6x70/25/15 SW13 A4 – Artikelnummer 9650071972 Mit einer Länge von 70 mm erweitert die EJOT JC6-KB 6x70/25/15 SW13 A4 den Einsatzbereich für dickere Anbauteile. Bei einer Verankerungstiefe von 45 mm können Sie eine maximale Klemmdicke von 25 mm nutzen. Bei 55 mm Verankerungstiefe beträgt die maximale Klemmdicke 15 mm. Artikelnummer 9650071972 Länge 70 mm Verankerungstiefe 45 / 55 mm Maximale Klemmdicke 25 / 15 mm Bohrlochtiefe 55 / 65 mm Kopfdurchmesser 16,5 mm Bohrlochdurchmesser 6 mm Antrieb SW13 VPE 100 Stück EJOT JC6-KB 6x80/35/25 SW13 A4 – Artikelnummer 9650071973 Die JC6-KB 6x80/35/25 SW13 A4 ist die längste der aufgeführten 6-mm-A4-Varianten. Bei 45 mm Verankerungstiefe beträgt die maximale Klemmdicke 35 mm. Bei 55 mm Verankerungstiefe können Anbauteile mit einer maximalen Klemmdicke von 25 mm befestigt werden. Artikelnummer 9650071973 Länge 80 mm Verankerungstiefe 45 / 55 mm Maximale Klemmdicke 35 / 25 mm Bohrlochtiefe 55 / 65 mm Kopfdurchmesser 16,5 mm Bohrlochdurchmesser 6 mm Antrieb SW13 VPE 100 Stück EJOT JC6-KB 10x90/35/5 SW15 A4 – Artikelnummer 9650071933 Die EJOT JC6-KB 10x90/35/5 SW15 A4 besitzt einen Schraubendurchmesser von 10 mm und eine Gesamtlänge von 90 mm. Bei 55 mm Verankerungstiefe beträgt die maximale Klemmdicke 35 mm. Wird eine Verankerungstiefe von 85 mm gewählt, beträgt die maximale Klemmdicke 5 mm. Artikelnummer 9650071933 Länge 90 mm Verankerungstiefe 55 / 85 mm Maximale Klemmdicke 35 / 5 mm Bohrlochtiefe 65 / 95 mm Kopfdurchmesser 20,5 mm Bohrlochdurchmesser 10 mm Antrieb SW15 VPE 25 Stück EJOT JC6-KB 10x100/45/15 SW15 A4 – Artikelnummer 9650071934 Die JC6-KB 10x100/45/15 SW15 A4 besitzt eine Gesamtlänge von 100 mm. Bei einer Verankerungstiefe von 55 mm beträgt die maximale Klemmdicke 45 mm. Bei einer Verankerungstiefe von 85 mm reduziert sich die maximale Klemmdicke auf 15 mm. Artikelnummer 9650071934 Länge 100 mm Verankerungstiefe 55 / 85 mm Maximale Klemmdicke 45 / 15 mm Bohrlochtiefe 65 / 95 mm Kopfdurchmesser 20,5 mm Bohrlochdurchmesser 10 mm Antrieb SW15 VPE 25 Stück EJOT JC6-KB 10x120/65/35 SW15 A4 – Artikelnummer 9650071935 Für größere Klemmdicken steht Ihnen die EJOT JC6-KB 10x120/65/35 SW15 A4 zur Verfügung. Die 120 mm lange Betonschraube ermöglicht bei 55 mm Verankerungstiefe eine maximale Klemmdicke von 65 mm. Bei einer Verankerungstiefe von 85 mm beträgt die maximale Klemmdicke 35 mm. Artikelnummer 9650071935 Länge 120 mm Verankerungstiefe 55 / 85 mm Maximale Klemmdicke 65 / 35 mm Bohrlochtiefe 65 / 95 mm Kopfdurchmesser 20,5 mm Bohrlochdurchmesser 10 mm Antrieb SW15 VPE 25 Stück Betonschraube für gerissenen und ungerissenen Beton Die EJOT JC6-KB A4 ist für die Verankerung in gerissenem und ungerissenem Beton C20/25 bis C50/60 vorgesehen. Damit deckt die Produktserie wichtige Anwendungsbereiche professioneller Betonbefestigungen ab. Die Unterscheidung zwischen gerissenem und ungerissenem Beton ist für die Befestigungstechnik relevant. Abhängig von der Konstruktion und Belastung können in Betonbauteilen Zugzonen entstehen, in denen Rissbildung zu berücksichtigen ist. Bei der Auswahl und Bemessung eines Schraubankers muss deshalb berücksichtigt werden, ob die jeweilige Befestigungszone als gerissen oder ungerissen anzusetzen ist. Die JC6-KB A4 verfügt über die Europäische Technische Bewertung ETA-22/0413. Für die konkrete Bemessung sind die darin enthaltenen Randbedingungen sowie die jeweils gültigen technischen Produktunterlagen maßgeblich. Selbstschneidender Schraubanker für die Durchsteckmontage Die JC6-KB Edelstahl A4 arbeitet nach dem Prinzip eines selbstschneidenden Schraubankers. Nach Herstellung des vorgeschriebenen Bohrlochs wird die Betonschraube durch das Anbauteil hindurch direkt in den Beton eingeschraubt. Das speziell für die Betonverankerung ausgelegte Schraubengewinde greift dabei in den Verankerungsgrund ein. Ein zusätzlicher Kunststoffdübel ist für dieses Befestigungsprinzip nicht erforderlich. Durch die Durchsteckmontage eignet sich die JC6-KB A4 besonders für rationelle Montageabläufe, da die Position des Anbauteils und die Verankerung unmittelbar miteinander kombiniert werden können. Kein Anzugsdrehmoment erforderlich Für die EJOT JC6-KB A4 ist kein Anzugsdrehmoment erforderlich. Dies unterscheidet die Betonschraube von Befestigungssystemen, bei denen für die korrekte Funktion ein exakt definiertes Drehmoment zum Verspannen oder Aufspreizen des Ankers benötigt wird. Unabhängig davon müssen die vorgeschriebenen Montageparameter wie Bohrlochdurchmesser, Bohrlochtiefe und Verankerungstiefe eingehalten werden. Die Montage hat entsprechend den gültigen technischen Vorgaben zu erfolgen. Keine Spreizkräfte – Vorteil bei Rand- und Achsabständen Die JC6-KB A4 erzeugt bei ihrer Verankerung keine klassischen Spreizkräfte. Dadurch können entsprechend der technischen Bemessung geringe Rand- und Achsabstände realisiert werden. Das kann insbesondere bei Betonbefestigungen in begrenzten Bauteilbereichen oder bei mehreren dicht angeordneten Befestigungspunkten von Vorteil sein. Die tatsächlich zulässigen Rand- und Achsabstände müssen jedoch immer anhand der ETA und der konkreten Bemessung bestimmt werden. Eine pauschale Festlegung unabhängig von Untergrund, Belastung und Verankerungstiefe ist nicht zulässig. Typische Anwendungen der EJOT JC6-KB A4 Die Kombination aus Edelstahl A4, Sechskantkopf mit angepresster Scheibe und direkter Betonverankerung ermöglicht zahlreiche professionelle Anwendungen. Die JC6-KB A4 ist unter anderem für die Befestigung folgender Bauteile vorgesehen: Vordächer Tore Regalsysteme Kabeltraversen Handläufe Geländer Stadionbestuhlung Anprallschutz Rammschutz Holz-Anbauteile Balkenschuhe Winkel weitere geeignete Anbauteile auf Beton JC6-KB A4 für Vordächer und Tore Vordächer und Tore befinden sich häufig im Außenbereich und können dauerhaft Niederschlag, Luftfeuchtigkeit und wechselnden Witterungsbedingungen ausgesetzt sein. Die Edelstahl-A4-Ausführung der JC6-KB bietet hierfür eine auf entsprechende Umgebungsbedingungen ausgelegte Befestigungslösung. Bei der Befestigung müssen die auftretenden Zug- und Querlasten sowie die jeweiligen Randbedingungen der Konstruktion berücksichtigt werden. Betonschraube für Handläufe und Geländer Auch Handläufe und Geländer gehören zu den vorgesehenen Anwendungen der JC6-KB A4. Die Kombination aus korrosionsbeständigem Edelstahl und mechanischer Verankerung in Beton macht die Schraube für entsprechende professionelle Befestigungsaufgaben interessant. Insbesondere bei sicherheitsrelevanten Konstruktionen ist eine fachgerechte Bemessung der Befestigungspunkte erforderlich. Die Anzahl und Position der Schrauben darf deshalb nicht allein anhand der Schraubenabmessung festgelegt werden. Betonbefestigung für Regalsysteme und Kabeltraversen Für technische Installationen kann die JC6-KB A4 unter anderem zur Befestigung geeigneter Regalsysteme und Kabeltraversen verwendet werden. Der Sechskantkopf mit angepresster Scheibe bietet dabei eine große Kopfauflage und ermöglicht die direkte Befestigung geeigneter Anschlussbauteile. Betonschraube für Anprall- und Rammschutz Die Befestigung von Anprall- und Rammschutzsystemen gehört ebenfalls zu den genannten Anwendungsbereichen. Da bei solchen Konstruktionen hohe mechanische Beanspruchungen auftreten können, ist eine projektspezifische Bemessung besonders wichtig. Befestigung von Holz-Anbauteilen auf Beton Die JC6-KB A4 kann außerdem für geeignete Holz-Anbauteile wie Balkenschuhe und Winkel eingesetzt werden. Damit können entsprechende Anschlussbauteile unmittelbar auf einem geeigneten Betonuntergrund befestigt werden. Feuerbeständigkeit R120 Für die EJOT JC6-KB A4 Betonschraube wird eine Feuerbeständigkeit von R120 angegeben. Damit stehen für die Produktserie technische Angaben für Anwendungen zur Verfügung, bei denen auch das Verhalten unter Brandbeanspruchung relevant sein kann. Bei brandschutztechnisch relevanten Konstruktionen müssen die vollständigen Randbedingungen der technischen Dokumentation und die projektspezifischen Anforderungen berücksichtigt werden. Die Angabe R120 allein ersetzt keine brandschutztechnische Bemessung. Vollständig demontierbare Betonschraube Ein weiterer Vorteil der JC6-KB A4 ist die vollständige Demontierbarkeit. Die Schraube kann bei Bedarf aus dem Beton herausgeschraubt werden. Diese Eigenschaft kann bei Umbauten, beim Austausch von Anbauteilen oder beim späteren Rückbau einer Konstruktion von Vorteil sein. Sie unterscheidet den Schraubanker außerdem von Befestigungslösungen, deren Komponenten nach der Montage dauerhaft im Bohrloch verbleiben. Verankerungstiefe und Klemmdicke richtig auswählen Bei der Auswahl Ihrer EJOT JC6-KB A4 Betonschraube sollten Sie nicht ausschließlich die Gesamtlänge berücksichtigen. Entscheidend ist das Zusammenspiel aus Schraubendurchmesser, Schraubenlänge, Verankerungstiefe und maximal zulässiger Klemmdicke. Bei mehreren Varianten stehen zwei unterschiedliche Verankerungstiefen zur Verfügung. Wird eine größere Verankerungstiefe gewählt, reduziert sich bei gleicher Schraubenlänge entsprechend die maximal mögliche Klemmdicke. Abmessung Verankerungstiefe Max. Klemmdicke Bohrlochtiefe 6x50 mm 45 mm 5 mm 55 mm 6x60 mm 45 / 55 mm 15 / 5 mm 55 / 65 mm 6x70 mm 45 / 55 mm 25 / 15 mm 55 / 65 mm 6x80 mm 45 / 55 mm 35 / 25 mm 55 / 65 mm 10x90 mm 55 / 85 mm 35 / 5 mm 65 / 95 mm 10x100 mm 55 / 85 mm 45 / 15 mm 65 / 95 mm 10x120 mm 55 / 85 mm 65 / 35 mm 65 / 95 mm 6 mm oder 10 mm – welche JC6-KB A4 ist geeignet? Die Wahl zwischen einer JC6-KB A4 mit 6 mm oder 10 mm Durchmesser richtet sich nicht allein nach der Größe des zu befestigenden Bauteils. Entscheidend sind unter anderem die auftretenden Lasten, die erforderliche Verankerungstiefe, die Klemmdicke, die Abstände zu Bauteilrändern und die technische Bemessung. Die 6-mm-Varianten bieten Schraubenlängen von 50 bis 80 mm und maximale Klemmdicken bis 35 mm. Die hier aufgeführten 10-mm-Ausführungen stehen in Längen von 90 bis 120 mm zur Verfügung und ermöglichen – abhängig von der Verankerungstiefe – Klemmdicken bis 65 mm. Die konkrete Auswahl muss immer anhand der konstruktiven Anforderungen und der zulässigen Lastwerte erfolgen. Wichtige Auswahlkriterien Art des zu befestigenden Anbauteils Schraubendurchmesser Schraubenlänge Dicke des Anbauteils erforderliche Klemmdicke vorgesehene Verankerungstiefe erforderliche Bohrlochtiefe Betonfestigkeitsklasse gerissener oder ungerissener Beton Rand- und Achsabstände auftretende Zug- und Querlasten Feuchte- und Korrosionsbeanspruchung Brandschutzanforderungen Vorgaben der ETA JC6-KB A4 und JC6-FR A4 – unterschiedliche Kopfformen für unterschiedliche Anwendungen Innerhalb der EJOT Betonschrauben stehen unterschiedliche Kopfformen zur Verfügung. Die JC6-KB A4 besitzt einen Sechskantkopf mit angepresster Scheibe. Dadurch eignet sie sich insbesondere für Anwendungen, bei denen eine robuste Sechskantaufnahme und eine vergrößerte Kopfauflage gewünscht werden. Im Unterschied dazu wird eine Betonschraube mit Flachrundkopf eingesetzt, wenn eine flachere und optisch zurückhaltendere Kopfgeometrie benötigt wird. Welche Kopfform besser geeignet ist, hängt deshalb vom jeweiligen Anbauteil und der konkreten Befestigungssituation ab. Professionelle Edelstahl-Betonschraube für anspruchsvolle Befestigungen Die EJOT Betonschraube JC6-KB Edelstahl A4 verbindet eine direkte Betonverankerung mit hoher Korrosionsbeständigkeit und einer praxisgerechten Sechskant-Kopfform. Sie ist für gerissenen und ungerissenen Beton C20/25 bis C50/60 vorgesehen und bietet Ihnen unterschiedliche Durchmesser, Schraubenlängen und Verankerungstiefen. Durch die Ausführung aus Edelstahl A4 eignet sich die JC6-KB insbesondere für anspruchsvolle Umgebungsbedingungen. Dazu zählen dauerhaft feuchte Innenräume ebenso wie Außenanwendungen, Industrieatmosphäre und Meeresnähe. Betonschraube aus Edelstahl A4 für den Außenbereich Wenn Sie eine Betonschraube aus Edelstahl A4 für den Außenbereich benötigen, bietet die JC6-KB eine auf entsprechende Einsatzbedingungen ausgelegte Befestigungslösung. Die Korrosionsbeständigkeit des Werkstoffs ermöglicht Anwendungen, bei denen Befestigungsmittel dauerhaft Feuchtigkeit oder Witterungseinflüssen ausgesetzt sein können. Damit eignet sich die Produktserie für zahlreiche Projekte im Bauwesen, Metallbau, Holzbau und bei technischen Installationen, sofern die jeweiligen statischen und zulassungsbezogenen Anforderungen erfüllt werden. ETA-zugelassener Schraubanker für professionelle Anwendungen Die ETA-22/0413 bildet eine wichtige technische Grundlage für die Verwendung der JC6-KB A4. In Verbindung mit der Eignung für gerissenen und ungerissenen Beton, der Durchsteckmontage und der vollständigen Demontierbarkeit entsteht eine vielseitige Befestigungslösung für professionelle Anwendungen. Die konkreten zulässigen Lasten sind nicht pauschal aus der Schraubenabmessung abzuleiten. Für die Bemessung müssen die technischen Kennwerte für die jeweilige Einbausituation berücksichtigt werden. Sechskantkopf SW13 oder SW15 Die verfügbaren A4-Ausführungen ermöglichen eine einfache Zuordnung des benötigten Werkzeugs. Bei den JC6-KB A4 mit 6 mm Durchmesser kommt SW13 zum Einsatz. Die 10-mm-Varianten verfügen über SW15. Der Sechskantkopf mit angepresster Scheibe bietet eine robuste Werkzeugaufnahme und gleichzeitig eine vergrößerte Auflagefläche am Anbauteil. EJOT JC6-KB Edelstahl A4 passend zur Anwendung auswählen Wählen Sie die EJOT JC6-KB A4 Betonschraube entsprechend der erforderlichen Schraubenlänge, Klemmdicke und Verankerungstiefe aus. Die Edelstahlvarianten mit 6 mm Durchmesser stehen in Längen von 50, 60, 70 und 80 mm zur Verfügung. Bei 10 mm Durchmesser erhalten Sie die A4-Ausführungen in 90, 100 und 120 mm. Damit lässt sich die Produktserie auf unterschiedliche Befestigungsaufgaben abstimmen – von dünnen Anschlussbauteilen bis zu größeren Klemmdicken. Der Sechskantkopf mit angepresster Scheibe, die Edelstahl-A4-Ausführung und die ETA-zugelassene Verankerung in gerissenem und ungerissenem Beton machen die EJOT JC6-KB A4 zu einer professionellen Lösung für langlebige Betonbefestigungen. Hinweis: Für Planung, Bemessung und Montage sind die jeweils aktuelle ETA, das Produktdatenblatt sowie die technischen Herstellervorgaben maßgeblich. Die zulässigen Lasten, Rand- und Achsabstände sowie weitere Bemessungswerte sind anhand der gültigen technischen Unterlagen und der konkreten Einbausituation zu bestimmen.
