Metallanker

LIEBIG Sicherheitsdübel S - Sicherheitsdübel mit Sechskantschraube • Anwendungen: Stahlkonstruktionen, Maschinen, Leitplanken, Autohubsysteme, Geländer, Grundplatten, Lagergestelle • Drehmomentkontrollierter Schwerlastanker mit Doppelkonus für Durchsteckmontage • Zylindrische, weite Spreizzone der Hülse über die gesamte Länge • Für trockene Innenräume und zeitlich begrenzt im Außenbereich • Stahl, galvanisch verzinkt • Geeignet für Schwerlasten dank optimalem Reibungswiderstand • Mit gewölbten Unterlegscheiben für eine visuelle Montagekontrolle • Demontierbar

LIEBIG Sicherheitsdübel B - Sicherheitsdübel mit Gewindebolzen und Mutter • Anwendungen: Stahlkonstruktionen, Maschinen, Leitplanken, Autohubsysteme, Geländer, Grundplatten, Lagergestelle • Drehmomentkontrollierter Schwerlastanker mit Doppelkonus für Durchsteckmontage • Zylindrische, weite Spreizzone der Hülse über die gesamte Länge • Für trockene Innenräume und zeitlich begrenzt im Außenbereich • Stahl, galvanisch verzinkt • Geeignet für Schwerlasten dank optimalem Reibungswiderstand • Mit gewölbten Unterlegscheiben für eine visuelle Montagekontrolle • Demontierbar

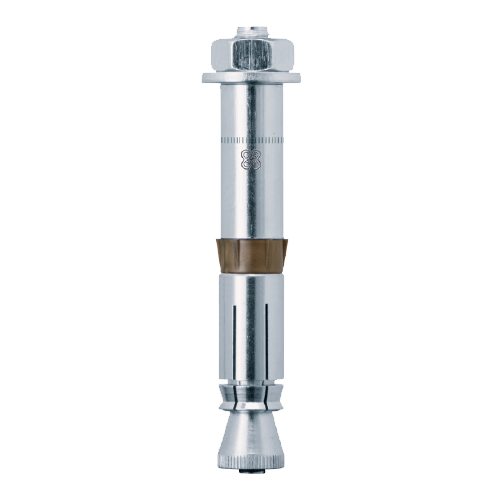

LIEBIG Selbsthinterschneidanker SUPER Plus BLS – Schwerlastanker aus galvanisch verzinktem Stahl Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS aus galvanisch verzinktem Stahl ist eine leistungsstarke Befestigungslösung für anspruchsvolle Schwerlastverankerungen in Beton. Der automatisch selbsthinterschneidende Anker wurde für professionelle Anwendungen entwickelt, bei denen hohe Lasten zuverlässig in den Beton übertragen werden müssen. Durch sein besonderes Verankerungsprinzip kombiniert der SUPER Plus BLS eine hohe Leistungsfähigkeit mit einer wirtschaftlichen und montagefreundlichen Verarbeitung. Der LIEBIG SUPER Plus BLS besteht aus einem Gewindebolzen mit Mutter und Scheibe und ist speziell für die Durchsteckmontage ausgelegt. Während des Setzvorgangs erzeugt der Anker die erforderliche Hinterschneidung selbst. Dadurch benötigen Sie keine speziellen Hinterschneidbohrer und keine zusätzlichen Hinterschneid- oder Setzwerkzeuge. Dies vereinfacht den Montageablauf und kann insbesondere bei einer größeren Anzahl von Befestigungspunkten wertvolle Arbeitszeit sparen. Der Selbsthinterschneidanker ist für gerissenen und ungerissenen Beton geeignet und steht in den Gewindegrößen M8, M12 und M16 zur Verfügung. Die galvanisch verzinkte Ausführung ist für trockene Innenräume vorgesehen. Typische Einsatzbereiche sind Maschinen, Grundplatten, Kraftwerkskonstruktionen, Leitplanken sowie anspruchsvolle Befestigungen mit dynamischen oder seismischen Lasten. Selbsthinterschneidender Schwerlastanker für professionelle Betonbefestigungen Bei sicherheitsrelevanten Befestigungen kommt es darauf an, die auftretenden Zug- und Querkräfte zuverlässig in den tragenden Betonuntergrund einzuleiten. Der LIEBIG SUPER Plus BLS nutzt hierfür ein mechanisches Hinterschneidprinzip. Die besondere Konstruktion ermöglicht es dem Anker, die Hinterschneidung während der Montage automatisch herzustellen. Damit unterscheidet sich der SUPER Plus BLS deutlich von klassischen Spreizankern. Das Hinterschneidprinzip ermöglicht eine wirkungsvolle mechanische Verankerung, während gleichzeitig nur geringe Spreizkräfte in den Beton eingeleitet werden. Dies eröffnet konstruktive Vorteile bei Befestigungen mit vergleichsweise kleinen Rand- und Achsabständen. Ihre Vorteile mit dem LIEBIG SUPER Plus BLS Automatisch selbsthinterschneidender Schwerlastanker Für professionelle Schwerlastbefestigungen in Beton Zugelassen für gerissenen und ungerissenen Beton Gewindebolzen mit Mutter und Scheibe Ausführung aus Stahl, galvanisch verzinkt Für die Durchsteckmontage konzipiert Keine speziellen Hinterschneidbohrer erforderlich Keine zusätzlichen Hinterschneid- oder Setzwerkzeuge erforderlich Minimale Spreizkräfte Gut geeignet für geringe Rand- und Achsabstände Für trockene Innenräume Demontierbare Befestigung Gewindegrößen M8, M12 und M16 Für dynamische Lasten einsetzbar Für seismische Lasten vorgesehen Geeignet für Maschinen und Grundplatten Geeignet für Kraftwerke und Leitplanken Wie funktioniert ein Selbsthinterschneidanker? Bei einem Selbsthinterschneidanker wird die für die Verankerung erforderliche Hinterschneidung direkt während des Setzvorgangs hergestellt. Der SUPER Plus BLS erledigt diesen Vorgang automatisch. Das bedeutet für Sie, dass keine separate Hinterschneidung mit einem speziellen Werkzeug hergestellt werden muss. Nach dem Erstellen des Bohrlochs wird der Anker durch das zu befestigende Bauteil eingesetzt. Beim anschließenden Setzen erzeugt der SUPER Plus BLS seine Hinterschneidung selbst. Die dadurch entstehende mechanische Verankerung ermöglicht eine sichere Kraftübertragung zwischen Anker und Beton. Der Vorteil dieses Verankerungsprinzips liegt insbesondere in der Kombination aus hoher Belastbarkeit und geringen Spreizkräften. Während klassische Spreizanker ihre Haltewirkung wesentlich durch das Verspreizen gegen die Bohrlochwand erzielen, nutzt der Selbsthinterschneidanker zusätzlich die geometrische Hinterschneidung im Beton. Minimale Spreizkräfte für geringe Rand- und Achsabstände Ein wesentlicher Vorteil des LIEBIG Selbsthinterschneidankers SUPER Plus BLS sind die geringen Spreizkräfte. Bei der Planung von Schwerlastbefestigungen spielen Randabstände und Achsabstände zwischen den einzelnen Ankern eine wichtige Rolle. Werden hohe Spreizkräfte in den Beton eingeleitet, können größere Abstände erforderlich sein. Durch die konstruktionsbedingt minimalen Spreizkräfte eignet sich der SUPER Plus BLS besonders gut für Befestigungssituationen, in denen nur begrenzter Platz zur Verfügung steht. Dies kann beispielsweise bei Stahlgrundplatten, Maschinenbefestigungen oder konstruktiven Stahlbauteilen von Vorteil sein. Die jeweils zulässigen Rand- und Achsabstände müssen dennoch immer anhand der technischen Unterlagen und der konkreten Bemessung festgelegt werden. Für sicherheitsrelevante Verankerungen sind die Vorgaben der Europäischen Technischen Bewertung sowie die projektspezifischen Anforderungen zu beachten. Für gerissenen und ungerissenen Beton Der LIEBIG SUPER Plus BLS ist für die Verwendung in gerissenem und ungerissenem Beton vorgesehen. Diese Eigenschaft erweitert den Anwendungsbereich deutlich und macht den Anker zu einer leistungsfähigen Lösung für zahlreiche konstruktive Betonbefestigungen. Bei Betonbauteilen können durch äußere Belastungen Zugspannungen entstehen. Diese können zu Rissen im Beton führen. Bei tragenden Bauteilen muss deshalb häufig davon ausgegangen werden, dass sich die Befestigung innerhalb einer Zugzone und damit in gerissenem Beton befindet. Für solche Anwendungen ist die Auswahl eines entsprechend bewerteten Befestigungssystems besonders wichtig. Die Produktfamilie LIEBIG SUPER Plus BLS verfügt über die Europäische Technische Bewertung ETA-01/0011. Hinweis zu Tragfähigkeit und Lastwerten Die Tragfähigkeit eines Schwerlastankers ist von zahlreichen Faktoren abhängig. Dazu gehören unter anderem die Ankergröße, Verankerungstiefe, Betonfestigkeit, Belastungsrichtung, Randabstände, Achsabstände und die konkrete Einbausituation. Die technischen Kennwerte des SUPER Plus BLS beziehen sich auf die jeweiligen Bewertungs- und Bemessungsgrundlagen. Für zentrischen Zug in gerissenem Beton sind die konkreten Lastwerte den technischen Produktunterlagen zu entnehmen. Eine pauschale Belastungsangabe für alle Größen und Einbausituationen ist daher nicht fachgerecht. Typische Anwendungen des LIEBIG SUPER Plus BLS Der Selbsthinterschneidanker wurde für anspruchsvolle Anwendungen entwickelt, bei denen hohe Anforderungen an die mechanische Befestigung gestellt werden. Die unterschiedlichen Gewindegrößen und Klemmdicken ermöglichen eine Anpassung an verschiedene Konstruktionen. Maschinenbefestigungen Maschinenfundamente Grundplatten Stahlgrundplatten Kraftwerksbau Leitplanken Industrieanlagen Anlagenbau Schwere Stahlkonstruktionen Technische Anlagen Konstruktive Betonbefestigungen Befestigungen mit geringen Randabständen Befestigungen mit geringen Achsabständen Anwendungen mit dynamischen Lasten Anwendungen mit seismischen Lasten Maschinen und Anlagen sicher befestigen Maschinenbefestigungen stellen häufig besonders hohe Anforderungen an einen Schwerlastanker. Neben statischen Zug- und Querkräften können während des Betriebs zusätzliche wechselnde oder dynamische Belastungen auftreten. Eine sichere Verbindung zwischen Maschine beziehungsweise Grundplatte und Betonfundament ist deshalb von großer Bedeutung. Der LIEBIG SUPER Plus BLS eignet sich für entsprechende anspruchsvolle Befestigungsaufgaben. Über den Gewindebolzen mit Mutter und Scheibe kann das Anbauteil zuverlässig auf dem Beton befestigt werden. Grundplatten und Stahlkonstruktionen Auch zur Befestigung von Grundplatten bietet der Selbsthinterschneidanker interessante Vorteile. Die Durchsteckmontage ermöglicht es, den Anker direkt durch die vorhandenen Befestigungsöffnungen der Grundplatte zu setzen. Damit lässt sich die Position des Ankers unmittelbar über das bereits ausgerichtete Anbauteil festlegen. Die geringen Spreizkräfte können insbesondere bei Grundplatten mit begrenzten Abständen zwischen den Befestigungspunkten oder zu den Bauteilkanten von Vorteil sein. Kraftwerke und technische Anlagen Im Kraftwerks- und Anlagenbau werden Befestigungssysteme häufig unter anspruchsvollen Bedingungen eingesetzt. Hohe Lasten, komplexe Konstruktionen und besondere Anforderungen an die Betriebssicherheit machen eine zuverlässige Verankerung erforderlich. Der LIEBIG SUPER Plus BLS ist für derartige professionelle Anwendungen vorgesehen und bietet Ihnen ein mechanisches Verankerungssystem mit automatisch hergestellter Hinterschneidung. Durchsteckmontage für einen effizienten Arbeitsablauf Der LIEBIG SUPER Plus BLS ist für die Durchsteckmontage ausgelegt. Dabei wird der Anker durch das bereits positionierte Anbauteil hindurch in den Beton gesetzt. Diese Montageart bietet insbesondere bei Stahlbauteilen und Grundplatten praktische Vorteile. Sie müssen die Position des Ankers nicht separat auf den Beton übertragen. Stattdessen können vorhandene Bohrungen im Anbauteil direkt zur Positionierung genutzt werden. Das erleichtert die Montage und reduziert mögliche Abweichungen zwischen Bohrloch und Anbauteil. Keine speziellen Hinterschneidbohrer notwendig Ein besonderer wirtschaftlicher Vorteil besteht darin, dass für den SUPER Plus BLS keine speziellen Hinterschneidbohrer benötigt werden. Der Anker stellt die notwendige Hinterschneidung während des Setzvorgangs selbst her. Auch zusätzliche Hinterschneid- oder Setzwerkzeuge für die Herstellung der Hinterschneidung sind nicht erforderlich. Damit reduziert sich der Werkzeugbedarf und der Montageablauf wird vereinfacht. Wirtschaftliche Vorteile bei größeren Stückzahlen Bei Einzelbefestigungen fällt ein zusätzlicher Arbeitsschritt möglicherweise nur gering ins Gewicht. Bei größeren Anlagen, Grundplatten oder Serienmontagen summieren sich zusätzliche Arbeitsschritte jedoch schnell. Die automatisch selbsthinterschneidende Konstruktion kann deshalb besonders bei einer größeren Anzahl von Befestigungen wirtschaftliche Vorteile bieten. Gewindebolzen mit Mutter und Scheibe Der SUPER Plus BLS wird als Selbsthinterschneidanker mit Gewindebolzen, Mutter und Scheibe ausgeführt. Diese Bauform eignet sich besonders für die Befestigung von Stahlteilen, Grundplatten und Maschinen. Der Gewindebolzen nimmt das Anbauteil auf. Über die Mutter wird die Verbindung anschließend entsprechend der Montagevorgaben befestigt. Die Scheibe verteilt die von der Mutter aufgebrachte Kraft auf eine größere Fläche des Anbauteils. Je nach Ankergröße stehen unterschiedliche Klemmdicken zur Verfügung. Dadurch können verschieden starke Grundplatten und Anbauteile befestigt werden. Galvanisch verzinkter Stahl für trockene Innenräume Die hier angebotene Ausführung des LIEBIG SUPER Plus BLS besteht aus galvanisch verzinktem Stahl. Diese Materialausführung ist für Anwendungen in trockenen Innenräumen vorgesehen. Bei der Auswahl eines Schwerlastankers sollten daher nicht nur Tragfähigkeit und Dimension berücksichtigt werden. Auch die Korrosionsbeanspruchung am Einbauort ist entscheidend. Für dauerhaft feuchte Bereiche, Außenanwendungen oder stärker korrosiv beanspruchte Umgebungen muss eine hierfür geeignete Werkstoffausführung ausgewählt werden. Technische Eigenschaften des LIEBIG SUPER Plus BLS Eigenschaft Ausführung Produkt LIEBIG Selbsthinterschneidanker SUPER Plus BLS Produkttyp Selbsthinterschneidender Schwerlastanker Ausführung Gewindebolzen mit Mutter und Scheibe Werkstoff Stahl Oberfläche Galvanisch verzinkt Montageart Durchsteckmontage Verankerungsuntergrund Gerissener und ungerissener Beton Gewindegrößen M8, M12 und M16 Einsatzbereich der verzinkten Ausführung Trockene Innenräume Verankerungsprinzip Automatische Selbsthinterschneidung Besonderheit Minimale Spreizkräfte Demontierbar Ja Europäische Technische Bewertung ETA-01/0011 Verfügbare Abmessungen – SUPER Plus BLS Stahl galvanisch verzinkt Bestellbezeichnung Artikelnummer Nenngröße Ø Länge Bohrlochtiefe h1 Klemmdicke tfix ≤ VPE BLS M8-14/80/25 9654080025 M8 14 mm 130 mm 100 mm 25 mm 25 Stück BLS M12-20/80/15 9650080015 M12 20 mm 130 mm 105 mm 15 mm 10 Stück BLS M12-20/80/30 9650080030 M12 20 mm 145 mm 105 mm 30 mm 10 Stück BLS M16-25/150/30 9655150030 M16 25 mm 220 mm 185 mm 30 mm 5 Stück BLS M16-25/200/40 9655200040 M16 25 mm 280 mm 235 mm 40 mm 5 Stück Weitere Abmessungen können abhängig vom Lieferprogramm verfügbar beziehungsweise auf Anfrage erhältlich sein. SUPER Plus BLS M8 – kompakte Schwerlastbefestigung BLS M8-14/80/25 – Artikelnummer 9654080025 Die Variante BLS M8-14/80/25 besitzt die Nenngröße M8 und einen Ankerdurchmesser von 14 mm. Die Gesamtlänge beträgt 130 mm. Für die Montage wird eine Bohrlochtiefe h1 von 100 mm angegeben. Die maximal zulässige Klemmdicke beträgt 25 mm. Mit einer Verpackungseinheit von 25 Stück eignet sich diese Variante insbesondere für Projekte mit einer größeren Anzahl kompakter Schwerlastbefestigungen. SUPER Plus BLS M12 – zwei Klemmdicken verfügbar BLS M12-20/80/15 – Artikelnummer 9650080015 Der BLS M12-20/80/15 besitzt ein M12-Gewinde, einen Durchmesser von 20 mm und eine Gesamtlänge von 130 mm. Die Bohrlochtiefe h1 beträgt 105 mm. Mit einer maximalen Klemmdicke von 15 mm eignet sich diese Ausführung insbesondere für vergleichsweise dünne Anbauteile und Grundplatten. BLS M12-20/80/30 – Artikelnummer 9650080030 Wenn eine größere Klemmdicke erforderlich ist, steht der BLS M12-20/80/30 zur Verfügung. Er besitzt ebenfalls ein M12-Gewinde und einen Durchmesser von 20 mm. Durch die Gesamtlänge von 145 mm können Anbauteile mit einer Klemmdicke von bis zu 30 mm befestigt werden. Beide M12-Ausführungen werden in Verpackungseinheiten mit jeweils 10 Stück angeboten. SUPER Plus BLS M16 für anspruchsvolle Schwerlastverankerungen BLS M16-25/150/30 – Artikelnummer 9655150030 Die Ausführung BLS M16-25/150/30 besitzt die Nenngröße M16 und einen Durchmesser von 25 mm. Die Gesamtlänge beträgt 220 mm. Die Bohrlochtiefe h1 wird mit 185 mm angegeben, während die maximale Klemmdicke 30 mm beträgt. BLS M16-25/200/40 – Artikelnummer 9655200040 Für größere Verankerungstiefen und stärkere Anbauteile steht der BLS M16-25/200/40 zur Verfügung. Diese Variante besitzt ebenfalls ein M16-Gewinde und einen Durchmesser von 25 mm. Bei einer Gesamtlänge von 280 mm beträgt die Bohrlochtiefe h1 235 mm. Die maximale Klemmdicke liegt bei 40 mm. Die M16-Ausführungen werden in Verpackungseinheiten von jeweils 5 Stück angeboten. Die passende Ankergröße richtig auswählen Die Auswahl des richtigen LIEBIG Selbsthinterschneidankers darf nicht ausschließlich anhand des Gewindedurchmessers erfolgen. Für eine zuverlässige Befestigung müssen sämtliche Randbedingungen des Projektes berücksichtigt werden. Folgende Faktoren sind bei der Auswahl wichtig Auftretende Zuglast Auftretende Querlast Kombination aus Zug- und Querbeanspruchung Gerissener oder ungerissener Beton Betonfestigkeit Bauteildicke Ankergröße Verankerungstiefe Klemmdicke des Anbauteils Randabstände Achsabstände Statische oder dynamische Belastung Seismische Anforderungen Korrosionsbeanspruchung Klemmdicke tfix beachten Die Klemmdicke tfix beschreibt die maximal mögliche Dicke des zu befestigenden Anbauteils. Bei einer Stahlgrundplatte mit beispielsweise 25 mm Materialstärke muss eine Ankergröße gewählt werden, deren zulässige Klemmdicke diese Stärke abdeckt. Bei der Planung sollten zusätzlich vorhandene Zwischenschichten, Unterlegscheiben oder konstruktive Besonderheiten berücksichtigt werden. Bohrlochtiefe h1 beachten Die Bohrlochtiefe h1 ist für jede Ankergröße definiert und darf nicht mit der Gesamtlänge des Ankers verwechselt werden. Das Bohrloch muss entsprechend den technischen Montagevorgaben hergestellt werden, damit der Anker seine vorgesehene Hinterschneidung korrekt ausbilden kann. Demontierbarer Schwerlastanker Der LIEBIG SUPER Plus BLS ist demontierbar. Diese Eigenschaft bietet insbesondere im Maschinen- und Anlagenbau Vorteile. Maschinen oder Stahlkonstruktionen müssen während ihrer Nutzungsdauer möglicherweise gewartet, ersetzt oder umgebaut werden. Eine demontierbare Verbindung erleichtert entsprechende Arbeiten und erhöht die Flexibilität einer Konstruktion. Dennoch handelt es sich um eine technisch anspruchsvolle Schwerlastverankerung. Eine spätere Wiederverwendung einzelner Komponenten ist daher ausschließlich entsprechend den technischen Herstellervorgaben zu beurteilen. Geeignet für dynamische und seismische Lasten Der SUPER Plus BLS ist auch für Anwendungen vorgesehen, bei denen dynamische oder seismische Lasten auftreten. Damit eignet sich das Befestigungssystem für anspruchsvollere Aufgaben als reine statische Standardbefestigungen. Dynamische Belastungen können beispielsweise bei Maschinen und technischen Anlagen auftreten. Hier wirken die Kräfte nicht ausschließlich konstant, sondern verändern sich während des Betriebes. Bei entsprechenden Anwendungen muss das gesamte Befestigungssystem auf die tatsächliche Beanspruchung abgestimmt und fachgerecht bemessen werden. Auch bei seismischen Anforderungen ist eine projektspezifische Bemessung notwendig. Ankergröße, Verankerungstiefe, Anzahl der Anker und Befestigungsgeometrie müssen entsprechend der vorgesehenen Konstruktion festgelegt werden. SUPER Plus BLS gegenüber klassischen Spreizankern Ein klassischer Schwerlast-Spreizanker erzeugt seine Haltewirkung durch Spreizelemente, die sich gegen die Wand des Bohrlochs pressen. Dadurch entstehen entsprechende Spreizkräfte im Beton. Der SUPER Plus BLS arbeitet hingegen als Selbsthinterschneidanker. Die automatisch erzeugte Hinterschneidung ermöglicht eine mechanische Verankerung bei gleichzeitig minimalen Spreizkräften. Das kann besonders bei Anwendungen interessant sein, bei denen hohe Lasten, geringe Randabstände oder geringe Abstände zwischen mehreren Ankern miteinander kombiniert werden müssen. Wirtschaftliche Schwerlastbefestigung für professionelle Anwender Neben der technischen Leistungsfähigkeit spielt auf der Baustelle auch die Wirtschaftlichkeit eine wichtige Rolle. Ein Befestigungssystem, das für jeden Anker mehrere Spezialwerkzeuge und zusätzliche Arbeitsschritte benötigt, erhöht den Montageaufwand. Beim LIEBIG SUPER Plus BLS wird die Hinterschneidung automatisch während des Setzvorgangs hergestellt. Spezielle Hinterschneidbohrer sowie zusätzliche Hinterschneid- oder Setzwerkzeuge sind nicht erforderlich. Dies vereinfacht die Baustellenausstattung und reduziert einzelne Arbeitsschritte. Insbesondere bei Serienmontagen, größeren Grundplatten und umfangreichen Maschinen- oder Anlagenbefestigungen kann dieser Vorteil zu einem effizienteren Arbeitsablauf beitragen. Warum LIEBIG SUPER Plus BLS kaufen? Wenn Sie einen hochwertigen Selbsthinterschneidanker für Schwerlastbefestigungen in Beton benötigen, bietet der LIEBIG SUPER Plus BLS eine technisch anspruchsvolle und vielseitige Lösung. Die Kombination aus automatischer Selbsthinterschneidung, Durchsteckmontage und geringen Spreizkräften ermöglicht professionelle Befestigungen unter unterschiedlichen konstruktiven Bedingungen. Mit M8, M12 und M16 stehen verschiedene Gewindegrößen zur Verfügung. Unterschiedliche Klemmdicken ermöglichen die Anpassung an Grundplatten, Maschinen und weitere Anbauteile. Die galvanisch verzinkte Ausführung ist für trockene Innenräume vorgesehen. Die Einsatzmöglichkeiten in gerissenem und ungerissenem Beton sowie die Eignung für anspruchsvolle Lastsituationen machen den SUPER Plus BLS zu einer interessanten Lösung für professionelle Anwender im Maschinenbau, Anlagenbau, Kraftwerksbau und bei konstruktiven Schwerlastbefestigungen. Fazit – LIEBIG Selbsthinterschneidanker SUPER Plus BLS galvanisch verzinkt Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS Stahl galvanisch verzinkt ist ein professioneller Schwerlastanker für anspruchsvolle Betonbefestigungen. Seine wichtigste Besonderheit ist das automatisch selbsthinterschneidende Verankerungsprinzip. Der Anker erzeugt die erforderliche Hinterschneidung während des Setzvorgangs selbst, sodass keine speziellen Hinterschneidbohrer oder zusätzlichen Hinterschneidwerkzeuge erforderlich sind. Die minimalen Spreizkräfte ermöglichen Befestigungen bei vergleichsweise geringen Rand- und Achsabständen. Gleichzeitig ist das System für gerissenen und ungerissenen Beton vorgesehen. Die Produktfamilie umfasst die Gewindegrößen M8, M12 und M16 und bietet unterschiedliche Klemmdicken für verschiedene Anbauteile. Typische Anwendungen finden sich bei Maschinen, Grundplatten, Kraftwerken und Leitplanken sowie bei Konstruktionen mit dynamischen und seismischen Lasten. Die Durchsteckmontage unterstützt einen rationellen Montageablauf, während der Gewindebolzen mit Mutter und Scheibe eine robuste Verbindung zum Anbauteil ermöglicht. Wenn Sie einen leistungsfähigen LIEBIG Schwerlastanker, Betonanker oder Selbsthinterschneidanker für professionelle Anwendungen in trockenen Innenräumen suchen, bietet Ihnen der SUPER Plus BLS aus galvanisch verzinktem Stahl eine bewährte Kombination aus hoher Leistungsfähigkeit, montagefreundlicher Verarbeitung und vielseitigen Einsatzmöglichkeiten.

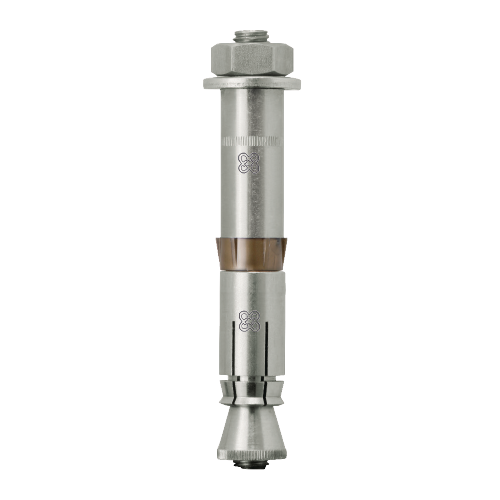

LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 – Schwerlastanker aus Edelstahl A4-80 Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 ist ein leistungsstarker Schwerlastanker aus Edelstahl A4-80 für anspruchsvolle und sicherheitsrelevante Befestigungen in Beton. Durch das automatisch selbsthinterschneidende Verankerungsprinzip verbindet der SUPER Plus BLS A4 hohe technische Leistungsfähigkeit mit einer wirtschaftlichen und montagefreundlichen Verarbeitung. Der LIEBIG SUPER Plus BLS A4 wird als Selbsthinterschneidanker mit Gewindebolzen, Mutter und Scheibe ausgeführt und ist für die Durchsteckmontage konzipiert. Während des Setzvorgangs erzeugt der Anker seine erforderliche Hinterschneidung selbst. Spezielle Hinterschneidbohrer oder zusätzliche Hinterschneid- und Setzwerkzeuge sind dafür nicht erforderlich. Das reduziert den Werkzeugbedarf und unterstützt einen effizienten Montageablauf. Die A4-Ausführung unterscheidet sich insbesondere durch ihren Werkstoff von der galvanisch verzinkten Variante. Der SUPER Plus BLS A4 besteht aus Edelstahl A4-80 und ist für den Innen- und Außenbereich sowie für industrielle Anwendungen vorgesehen. Damit eignet sich diese Variante insbesondere dann, wenn neben einer hohen mechanischen Belastbarkeit auch erhöhte Anforderungen an die Korrosionsbeständigkeit der Befestigung bestehen. Der Selbsthinterschneidanker ist für gerissenen und ungerissenen Beton zugelassen und wird in den Nenngrößen M8, M12 und M16 angeboten. Typische Einsatzgebiete sind Kraftwerke, Leitplanken, Maschinen und Grundplatten. Darüber hinaus ist der SUPER Plus BLS A4 für Anwendungen mit dynamischen und seismischen Lasten sowie für Konstruktionen mit geringen Rand- und Achsabständen vorgesehen. Ihre Vorteile mit dem LIEBIG SUPER Plus BLS A4 Automatisch selbsthinterschneidender Schwerlastanker Hochwertige Ausführung aus Edelstahl A4-80 Für den Innen- und Außenbereich geeignet Für industrielle Anwendungen geeignet Zugelassen für gerissenen Beton Zugelassen für ungerissenen Beton Selbsthinterschneidanker mit Gewindebolzen, Mutter und Scheibe Für die wirtschaftliche Durchsteckmontage Keine speziellen Hinterschneidbohrer erforderlich Keine zusätzlichen Hinterschneid- oder Setzwerkzeuge erforderlich Minimale Spreizkräfte Gut einsetzbar bei geringen Achsabständen Gut einsetzbar bei geringen Randabständen Für dynamische Lasten vorgesehen Für seismische Lasten vorgesehen Demontierbar In den Nenngrößen M8, M12 und M16 erhältlich Geeignet für Maschinen, Grundplatten, Kraftwerke und Leitplanken Was ist ein selbsthinterschneidender Schwerlastanker? Ein Selbsthinterschneidanker nutzt eine spezielle mechanische Verankerung im Beton. Der LIEBIG SUPER Plus BLS A4 erzeugt während des Setzvorgangs automatisch eine Hinterschneidung im Bohrloch. Dadurch entsteht eine besonders wirkungsvolle mechanische Verbindung zwischen Anker und Betonuntergrund. Der entscheidende Vorteil liegt darin, dass Sie für die Herstellung dieser Hinterschneidung keine speziellen Hinterschneidbohrer benötigen. Auch zusätzliche Werkzeuge zum separaten Herstellen der Hinterschneidung entfallen. Der Anker übernimmt diesen Arbeitsschritt aufgrund seiner konstruktiven Ausführung selbst. Das unterscheidet den SUPER Plus BLS A4 von Befestigungssystemen, bei denen die Hinterschneidung vor dem Einsetzen des Ankers mit einem separaten Spezialwerkzeug hergestellt werden muss. Automatische Selbsthinterschneidung für effiziente Montage Auf professionellen Baustellen spielt neben der technischen Leistungsfähigkeit auch die Montagezeit eine wesentliche Rolle. Zusätzliche Arbeitsschritte erhöhen nicht nur die Arbeitskosten, sondern erfordern häufig zusätzliche Werkzeuge und erhöhen den logistischen Aufwand. Beim LIEBIG SUPER Plus BLS A4 wird die Hinterschneidung automatisch erzeugt. Dadurch kann das Befestigungssystem insbesondere bei größeren Stückzahlen, Serienmontagen, Maschinenbefestigungen und umfangreichen Stahlkonstruktionen wirtschaftliche Vorteile bieten. Edelstahl A4-80 für Innenbereich, Außenbereich und Industrie Der LIEBIG SUPER Plus BLS A4 besteht aus Edelstahl A4-80. Damit ist diese Ausführung insbesondere für Anwendungen interessant, bei denen eine verzinkte Stahlausführung aufgrund der vorhandenen Umgebungsbedingungen nicht die geeignete Wahl darstellt. Der Hersteller sieht die A4-Ausführung ausdrücklich für den Innen- und Außenbereich sowie für industrielle Anwendungen vor. Sie erhalten damit einen leistungsfähigen Edelstahl-Schwerlastanker für Konstruktionen, bei denen sowohl die mechanischen Anforderungen als auch der Korrosionsschutz berücksichtigt werden müssen. Wann ist die A4-Ausführung sinnvoll? Die Werkstoffauswahl eines Schwerlastankers sollte immer anhand der tatsächlichen Einbausituation erfolgen. Während galvanisch verzinkte Ausführungen typischerweise für trockene Innenräume vorgesehen sind, bietet Edelstahl A4 ein deutlich erweitertes Anwendungsspektrum. Das macht den SUPER Plus BLS A4 unter anderem für außenliegende Konstruktionen, industrielle Befestigungen und andere Bereiche interessant, in denen eine korrosionsbeständigere Befestigungslösung benötigt wird. Bei besonders aggressiven Umgebungsbedingungen muss dennoch projektspezifisch geprüft werden, ob Edelstahl A4 für die vorhandene Korrosionsbeanspruchung ausreichend ist. SUPER Plus BLS A4 für gerissenen und ungerissenen Beton Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 ist für die Verankerung in gerissenem und ungerissenem Beton zugelassen. Damit kann der Schwerlastanker für zahlreiche konstruktive Befestigungen in Betonbauteilen eingesetzt werden. Bei tragenden Betonbauteilen muss berücksichtigt werden, dass aufgrund äußerer Beanspruchungen Zugzonen entstehen können. Innerhalb dieser Bereiche kann der Beton Risse aufweisen. Deshalb ist bei vielen statisch relevanten Konstruktionen die Eignung des Befestigungsmittels für gerissenen Beton von besonderer Bedeutung. Europäische Technische Bewertung ETA-01/0011 Für die Produktfamilie SUPER Plus BLS A4 liegt die Europäische Technische Bewertung ETA-01/0011 vor. Für die konkrete Bemessung einer Befestigung sind die technischen Kennwerte und Vorgaben der Bewertung sowie die objektspezifischen Lasten und Einbaubedingungen zu berücksichtigen. Hinweis zu den Lastwerten Die technischen Kennwerte des Herstellers gelten für eine Betondruckfestigkeit von C20/25. Die zulässige Last eines Ankers für zentrischen Zug in gerissenem Beton ist von der jeweiligen Ankerdimension und Einbausituation abhängig. Die konkreten Lastwerte sind deshalb anhand der technischen Produktunterlagen und der Bemessung zu bestimmen. Minimale Spreizkräfte als wichtiger konstruktiver Vorteil Eine Besonderheit des LIEBIG Selbsthinterschneidankers SUPER Plus BLS A4 sind die minimalen Spreizkräfte. Diese Eigenschaft kann bei anspruchsvollen Befestigungsaufgaben einen erheblichen konstruktiven Vorteil darstellen. Bei konventionellen Spreizankern entstehen durch das Verspreizen des Ankers entsprechende Kräfte innerhalb des Betonbauteils. Je nach Befestigungssystem können deshalb bestimmte Rand- und Achsabstände erforderlich sein. Durch die minimalen Spreizkräfte des SUPER Plus BLS A4 ist der Anker gut für Befestigungssituationen mit geringen Achs- und Randabständen einsetzbar. Das ist beispielsweise bei kompakten Grundplatten oder Konstruktionen interessant, bei denen die Position der Befestigungspunkte konstruktiv vorgegeben ist. Geringe Randabstände Bei Befestigungen in der Nähe einer Bauteilkante ist der vorhandene Randabstand ein wesentlicher Bestandteil der Bemessung. Das Hinterschneidprinzip und die geringen Spreizkräfte des SUPER Plus BLS A4 bieten hier günstige Voraussetzungen für anspruchsvolle Konstruktionen. Geringe Achsabstände Werden mehrere Schwerlastanker auf einer Grundplatte angeordnet, kann auch der Abstand zwischen den einzelnen Befestigungspunkten begrenzt sein. Der SUPER Plus BLS A4 ist ausdrücklich für Anwendungen mit geringen Achsabständen vorgesehen. Die tatsächlich erforderlichen Mindestabstände sind jedoch immer anhand der technischen Bewertung und der jeweiligen Bemessung festzulegen. Typische Anwendungen des LIEBIG SUPER Plus BLS A4 Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 wurde für anspruchsvolle Schwerlastbefestigungen entwickelt. Der Hersteller nennt insbesondere folgende Anwendungen: Kraftwerke Leitplanken Maschinen Grundplatten Anwendungen mit dynamischen Lasten Anwendungen mit seismischen Lasten Konstruktionen mit geringen Randabständen Konstruktionen mit geringen Achsabständen Darüber hinaus eignet sich das Verankerungsprinzip für zahlreiche professionelle Anwendungen, bei denen die technischen Rahmenbedingungen mit der jeweiligen Bewertung und Bemessung übereinstimmen. Maschinen sicher in Beton verankern Maschinenbefestigungen können hohe Anforderungen an die eingesetzten Anker stellen. Neben statischen Zug- und Querkräften können durch den Maschinenbetrieb wechselnde beziehungsweise dynamische Beanspruchungen entstehen. Der SUPER Plus BLS A4 ist für entsprechende anspruchsvolle Befestigungsaufgaben vorgesehen. Der Gewindebolzen mit Mutter und Scheibe ermöglicht eine zuverlässige Verbindung zwischen der Maschinen- beziehungsweise Stahlgrundplatte und dem Betonuntergrund. Grundplatten und Stahlkonstruktionen befestigen Bei Grundplatten müssen häufig mehrere Befestigungspunkte auf relativ engem Raum angeordnet werden. Gleichzeitig können hohe Lasten auftreten. Hier spielen sowohl die Leistungsfähigkeit des Ankers als auch die zulässigen Rand- und Achsabstände eine wichtige Rolle. Die minimalen Spreizkräfte des SUPER Plus BLS A4 können bei solchen Konstruktionen von besonderem Vorteil sein. Durch die Durchsteckmontage lässt sich der Anker direkt durch die Befestigungsöffnung der Grundplatte montieren. Anwendungen im Kraftwerksbereich Der Kraftwerks- und Anlagenbau stellt hohe Anforderungen an Befestigungssysteme. Neben der Tragfähigkeit können dynamische Beanspruchungen, besondere Sicherheitsanforderungen und anspruchsvolle Umgebungsbedingungen eine Rolle spielen. Mit seiner A4-80-Edelstahlausführung, dem selbsthinterschneidenden Verankerungsprinzip und der Eignung für anspruchsvolle Lastsituationen bietet der SUPER Plus BLS A4 hierfür eine professionelle Schwerlastbefestigung. Für dynamische und seismische Lasten Der Hersteller führt den SUPER Plus BLS A4 ausdrücklich für Anwendungen mit dynamischen und seismischen Lasten. Damit geht das Anwendungsspektrum über einfache statische Standardbefestigungen hinaus. Dynamische Beanspruchungen können beispielsweise bei Maschinen und industriellen Anlagen entstehen. Hier ändern sich Belastungsrichtung oder Belastungsintensität während des Betriebs. Befestigungsmittel für entsprechende Anwendungen müssen deshalb auf diese Beanspruchung abgestimmt werden. Bei seismischen Anforderungen gelten ebenfalls besondere Bemessungsvoraussetzungen. Die konkrete Auslegung einer entsprechenden Verankerung muss anhand der projektspezifischen Einwirkungen und der technischen Bewertungsunterlagen erfolgen. Durchsteckmontage für eine rationelle Verarbeitung Der LIEBIG SUPER Plus BLS A4 ist als Schwerlastanker für die Durchsteckmontage ausgeführt. Bei dieser Montageart wird das Anbauteil zunächst an seiner vorgesehenen Position ausgerichtet. Anschließend kann der Befestigungspunkt durch das Anbauteil hindurch hergestellt und der Anker eingesetzt werden. Gerade bei Stahlgrundplatten, Maschinen und anderen Metallkonstruktionen ist dieses Verfahren praktisch. Vorhandene Befestigungsbohrungen im Anbauteil können unmittelbar für die Positionierung der Anker genutzt werden. Weniger Spezialwerkzeuge auf der Baustelle Ein wesentlicher wirtschaftlicher Vorteil des SUPER Plus BLS A4 ist die automatische Selbsthinterschneidung. Nach Herstellerangabe sind keine speziellen Bohrer sowie keine zusätzlichen Hinterschneid- oder Setzwerkzeuge erforderlich. Dadurch reduziert sich der Bedarf an Spezialwerkzeugen. Besonders bei umfangreichen Montagearbeiten kann dies den Arbeitsablauf vereinfachen und die Wirtschaftlichkeit erhöhen. Gewindebolzen mit Mutter und Scheibe Der SUPER Plus BLS A4 wird als Selbsthinterschneidanker mit Gewindebolzen, Mutter und Scheibe ausgeführt. Diese Konstruktion eignet sich hervorragend für die Befestigung von Grundplatten, Maschinen und anderen Stahlbauteilen. Das Anbauteil wird über den Gewindebolzen aufgenommen und anschließend über Mutter und Scheibe befestigt. Die Scheibe unterstützt dabei eine gleichmäßige Kraftübertragung auf das Anbauteil. Durch unterschiedliche Ankerlängen und Klemmdicken können Sie die passende Variante entsprechend der Dicke Ihres Anbauteils auswählen. Technische Eigenschaften des LIEBIG SUPER Plus BLS A4 Eigenschaft Ausführung Produktbezeichnung LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 Produkttyp Automatisch selbsthinterschneidender Schwerlastanker Ausführung Gewindebolzen mit Mutter und Scheibe Werkstoff Edelstahl A4-80 Montageart Durchsteckmontage Verankerungsuntergrund Gerissener und ungerissener Beton Nenngrößen M8, M12 und M16 Einsatzbereich Innenbereich, Außenbereich und industrielle Anwendungen Verankerungsprinzip Automatische Selbsthinterschneidung Spreizkräfte Minimal Rand- und Achsabstände Gut für geringe Rand- und Achsabstände einsetzbar Demontierbar Ja Europäische Technische Bewertung ETA-01/0011 Abmessungen und Varianten des SUPER Plus BLS A4 Der LIEBIG SUPER Plus BLS A4 steht in mehreren Nenngrößen zur Verfügung. Dadurch können Sie die Dimension des Schwerlastankers passend zur jeweiligen Konstruktion und Befestigungsaufgabe auswählen. Bestellbezeichnung Artikelnummer Nenngröße Ø Länge Bohrlochtiefe h1 Klemmdicke tfix ≤ VPE BLS M8-14/80/25 A4 9654080254 M8 14 mm 130 mm 100 mm 25 mm 25 Stück BLS M12-20/80/15 A4 9650080154 M12 20 mm 130 mm 105 mm 15 mm 10 Stück BLS M16-25/150/30 A4 9655150304 M16 25 mm 220 mm 185 mm 30 mm 5 Stück LIEBIG SUPER Plus BLS M8 A4 BLS M8-14/80/25 A4 – Artikelnummer 9654080254 Der LIEBIG SUPER Plus BLS M8-14/80/25 A4 ist die kompakte M8-Ausführung innerhalb dieser Produktfamilie. Der Anker besitzt einen Durchmesser von 14 mm und eine Gesamtlänge von 130 mm. Die erforderliche Bohrlochtiefe h1 beträgt 100 mm. Mit einer maximalen Klemmdicke tfix von 25 mm eignet sich diese Variante für Anbauteile und Grundplatten mit entsprechender Materialstärke. Die Verpackungseinheit enthält 25 Stück. Technische Daten BLS M8-14/80/25 A4 Artikelnummer 9654080254 Nenngröße M8 Durchmesser 14 mm Länge 130 mm Bohrlochtiefe h1 100 mm Maximale Klemmdicke tfix 25 mm Verpackungseinheit 25 Stück LIEBIG SUPER Plus BLS M12 A4 BLS M12-20/80/15 A4 – Artikelnummer 9650080154 Der LIEBIG SUPER Plus BLS M12-20/80/15 A4 besitzt die Nenngröße M12 und einen Ankerdurchmesser von 20 mm. Die Gesamtlänge beträgt 130 mm, während für die Bohrlochtiefe h1 105 mm angegeben werden. Die maximale Klemmdicke beträgt 15 mm. Damit eignet sich diese Variante insbesondere für entsprechend dimensionierte Grundplatten und andere Anbauteile. Die Verpackungseinheit umfasst 10 Stück. Technische Daten BLS M12-20/80/15 A4 Artikelnummer 9650080154 Nenngröße M12 Durchmesser 20 mm Länge 130 mm Bohrlochtiefe h1 105 mm Maximale Klemmdicke tfix 15 mm Verpackungseinheit 10 Stück LIEBIG SUPER Plus BLS M16 A4 BLS M16-25/150/30 A4 – Artikelnummer 9655150304 Für besonders anspruchsvolle Befestigungsaufgaben steht der LIEBIG SUPER Plus BLS M16-25/150/30 A4 zur Verfügung. Die M16-Ausführung besitzt einen Durchmesser von 25 mm und eine Gesamtlänge von 220 mm. Die erforderliche Bohrlochtiefe h1 beträgt 185 mm. Mit einer maximalen Klemmdicke von 30 mm können entsprechend starke Grundplatten und Anbauteile befestigt werden. Die Verpackungseinheit beträgt 5 Stück. Technische Daten BLS M16-25/150/30 A4 Artikelnummer 9655150304 Nenngröße M16 Durchmesser 25 mm Länge 220 mm Bohrlochtiefe h1 185 mm Maximale Klemmdicke tfix 30 mm Verpackungseinheit 5 Stück Welche Größe des SUPER Plus BLS A4 benötigen Sie? Die Auswahl zwischen M8, M12 und M16 sollte nicht allein anhand der Größe des vorhandenen Befestigungslochs erfolgen. Für eine fachgerechte Schwerlastbefestigung müssen die tatsächlichen Belastungen und konstruktiven Randbedingungen berücksichtigt werden. Wichtige Kriterien bei der Auswahl Erforderliche Zugtragfähigkeit Erforderliche Quertragfähigkeit Kombinierte Zug- und Querbeanspruchung Gerissener oder ungerissener Beton Betondruckfestigkeit Bauteildicke des Betons Verankerungstiefe Dicke des Anbauteils Maximale Klemmdicke tfix Randabstände Achsabstände Dynamische Beanspruchungen Seismische Anforderungen Umgebungsbedingungen und Korrosionsbeanspruchung Klemmdicke tfix richtig berücksichtigen Die maximale Klemmdicke tfix gibt an, welche Dicke das zu befestigende Anbauteil bei der jeweiligen Variante maximal besitzen darf. In der Produktfamilie stehen Klemmdicken von 15 mm, 25 mm und 30 mm zur Verfügung. Bei der Auswahl sollten Sie die tatsächliche Konstruktion vollständig berücksichtigen. Entscheidend ist die technisch relevante Dicke des zu befestigenden Anbauteils. Bohrlochtiefe h1 nicht mit Ankerlänge verwechseln Die Bohrlochtiefe h1 ist ein eigener technischer Wert und nicht identisch mit der Gesamtlänge des Ankers. Je nach Variante beträgt die Bohrlochtiefe 100 mm, 105 mm oder 185 mm. Die vorgegebene Bohrlochtiefe ist für eine fachgerechte Montage einzuhalten. Nur bei korrekter Montage kann der Selbsthinterschneidanker seine vorgesehene Verankerungswirkung entwickeln. SUPER Plus BLS A4 oder galvanisch verzinkte Ausführung? Für die Produktauswahl ist der Unterschied zwischen der galvanisch verzinkten und der A4-Ausführung besonders wichtig. Beide Varianten basieren auf dem leistungsfähigen SUPER Plus BLS Verankerungsprinzip, unterscheiden sich jedoch hinsichtlich ihres Werkstoffes und damit ihres vorgesehenen Einsatzbereiches. Merkmal SUPER Plus BLS A4 SUPER Plus BLS galvanisch verzinkt Werkstoff Edelstahl A4-80 Stahl galvanisch verzinkt Innenbereich Geeignet Für trockene Innenräume vorgesehen Außenbereich Geeignet Nicht die vorgesehene Standardanwendung Industrielle Anwendungen Geeignet Abhängig von den Umgebungsbedingungen Verankerungsprinzip Selbsthinterschneidend Selbsthinterschneidend Montageart Durchsteckmontage Durchsteckmontage Wenn die Befestigung im Außenbereich vorgesehen ist oder eine erhöhte Korrosionsbeständigkeit erforderlich ist, bietet die A4-Ausführung gegenüber der galvanisch verzinkten Variante entscheidende Vorteile. Demontierbarer Edelstahl-Schwerlastanker Der LIEBIG SUPER Plus BLS A4 ist demontierbar. Dies kann insbesondere im Maschinen- und Anlagenbau von Vorteil sein. Maschinen und technische Anlagen müssen während ihrer Nutzungsdauer häufig gewartet, ausgetauscht oder umgebaut werden. Eine demontierbare Befestigung erhöht hierbei die konstruktive Flexibilität. Die Demontierbarkeit bedeutet jedoch nicht automatisch, dass bereits verwendete Anker ohne technische Prüfung erneut eingesetzt werden dürfen. Hierfür sind stets die entsprechenden Herstellervorgaben zu beachten. Wirtschaftlichkeit trotz anspruchsvoller Schwerlasttechnik Eine leistungsfähige Schwerlastverankerung muss nicht zwangsläufig einen komplizierten Montageablauf bedeuten. Genau hier liegt eine der Stärken des LIEBIG SUPER Plus BLS A4. Die automatische Selbsthinterschneidung reduziert den Bedarf an Spezialwerkzeugen. Da weder spezielle Hinterschneidbohrer noch zusätzliche Hinterschneid- oder Setzwerkzeuge erforderlich sind, kann der Montageprozess vereinfacht werden. Besonders bei zahlreichen Befestigungspunkten kann sich dieser Vorteil deutlich bemerkbar machen. Weniger Werkzeugwechsel und ein klar definierter Montageablauf unterstützen eine wirtschaftliche Verarbeitung auf der Baustelle. Warum den LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 wählen? Mit dem LIEBIG SUPER Plus BLS A4 erhalten Sie einen hochwertigen Edelstahl-Schwerlastanker für anspruchsvolle Betonbefestigungen. Seine automatisch selbsthinterschneidende Konstruktion verbindet hohe technische Anforderungen mit einer praxisgerechten Montage. Besonders interessant ist die Kombination aus Edelstahl A4-80, Eignung für gerissenen und ungerissenen Beton, minimalen Spreizkräften und Durchsteckmontage. Dadurch eignet sich das System für zahlreiche professionelle Anwendungen im Innen- und Außenbereich sowie für industrielle Konstruktionen. Mit M8, M12 und M16 stehen drei Nenngrößen zur Verfügung. Dadurch können unterschiedliche Befestigungsaufgaben und Anbauteildicken abgedeckt werden. Für Kraftwerke, Leitplanken, Maschinen, Grundplatten sowie dynamisch oder seismisch beanspruchte Konstruktionen bietet der SUPER Plus BLS A4 eine technisch leistungsfähige Befestigungslösung. Fazit – LIEBIG SUPER Plus BLS A4 aus Edelstahl A4-80 Der LIEBIG Selbsthinterschneidanker SUPER Plus BLS A4 ist ein leistungsfähiger Schwerlastanker für professionelle und sicherheitsrelevante Betonbefestigungen. Das automatisch selbsthinterschneidende Verankerungsprinzip ermöglicht eine wirtschaftliche Montage ohne spezielle Hinterschneidbohrer oder zusätzliche Hinterschneidwerkzeuge. Die Ausführung aus Edelstahl A4-80 erweitert den Einsatzbereich gegenüber der galvanisch verzinkten Variante deutlich. Der Anker ist für den Innen- und Außenbereich sowie für industrielle Anwendungen vorgesehen. Gleichzeitig ist der SUPER Plus BLS A4 für gerissenen und ungerissenen Beton zugelassen. Minimale Spreizkräfte ermöglichen den Einsatz bei geringen Rand- und Achsabständen. Die Durchsteckmontage, der Gewindebolzen mit Mutter und Scheibe sowie die Demontierbarkeit unterstützen eine praxisgerechte Verarbeitung. Mit den Nenngrößen M8, M12 und M16 stehen passende Varianten für unterschiedliche Anforderungen zur Verfügung. Wenn Sie einen LIEBIG Schwerlastanker aus Edelstahl A4, einen Selbsthinterschneidanker für Beton oder einen leistungsfähigen Edelstahl-Betonanker für anspruchsvolle Befestigungsaufgaben suchen, ist der SUPER Plus BLS A4 eine professionelle Lösung für hohe technische Anforderungen. Hinweis: Bei statisch, dynamisch oder seismisch relevanten Befestigungen sind die Vorgaben der Europäischen Technischen Bewertung, die technischen Produktdaten sowie die objektspezifische Bemessung maßgebend. Die technischen Produktmerkmale und die drei aufgeführten A4-Varianten entsprechen dem aktuellen Herstellerprogramm.

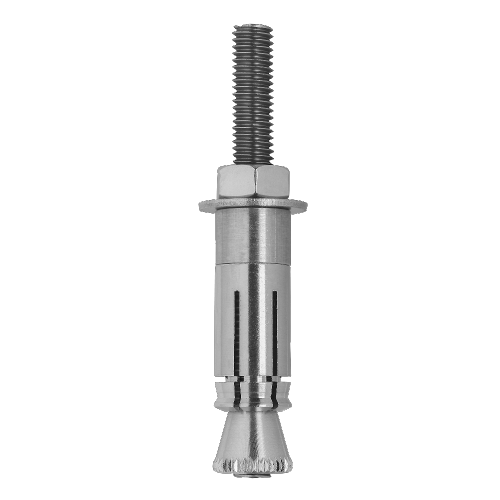

LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 – Edelstahlanker für nachträglich eingebaute Erdungssysteme Der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 ist ein speziell entwickelter Edelstahl-Schwerlastanker für die zuverlässige Verbindung nachträglich eingebauter Erdungssysteme mit Armierungsstäben in Betonkonstruktionen. Mit seiner automatisch selbsthinterschneidenden Konstruktion bietet der Blitzschutzanker eine professionelle Befestigungslösung für anspruchsvolle Anwendungen im Bereich Erdung, Blitzschutz und Betonbau. Die Ausführung aus Edelstahl A4 ermöglicht den Einsatz sowohl im Innenbereich als auch im Außenbereich und eignet sich darüber hinaus für industrielle Anwendungen. Damit ist der LIEBIG Blitzschutzanker BLS M8-14 A4 insbesondere dort interessant, wo neben einer zuverlässigen mechanischen Verbindung auch eine erhöhte Korrosionsbeständigkeit erforderlich ist. Mit einer Nenngröße von M8, einem Durchmesser von 14 mm und einer Gesamtlänge von 85 mm ist der SUPERPLUS Blitzschutzanker kompakt dimensioniert. Die erforderliche Bohrlochtiefe h1 beträgt 40 mm. Der Anker ist für Beton vorgesehen und wird in einer Verpackungseinheit von 25 Stück angeboten. Spezieller Blitzschutzanker für nachträglich installierte Erdungssysteme Nachträglich eingebaute Erdungs- und Blitzschutzsysteme stellen besondere Anforderungen an die Verbindung mit der vorhandenen Betonkonstruktion. Entscheidend ist eine technisch geeignete Verbindung zwischen dem nachträglich installierten Erdungssystem und der im Beton vorhandenen Armierung. Genau für diesen Anwendungsfall wurde der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 entwickelt. Er ermöglicht die Verbindung nachträglich eingebauter Erdungssysteme mit Armierungsstäben innerhalb von Betonkonstruktionen und stellt damit eine spezialisierte Lösung für entsprechende Blitzschutz- und Erdungsmaßnahmen dar. Im Gegensatz zu einem universellen Schwerlastanker steht bei diesem Produkt nicht nur die mechanische Befestigung eines Anbauteils im Vordergrund. Die besondere Anwendung liegt vielmehr in der funktionalen Einbindung eines nachträglichen Erdungssystems in eine bestehende Betonkonstruktion. Ihre Vorteile mit dem LIEBIG Blitzschutzanker BLS M8-14 A4 Spezieller Blitzschutzanker für nachträglich eingebaute Erdungssysteme Verbindung mit Armierungsstäben in Betonkonstruktionen Automatisch selbsthinterschneidender Schwerlastanker Aus hochwertigem Edelstahl A4 Für Anwendungen im Innenbereich Für Anwendungen im Außenbereich Für industrielle Anwendungen geeignet Für Beton als Verankerungsgrund vorgesehen Kompakte Nenngröße M8 Ankerdurchmesser 14 mm Gesamtlänge 85 mm Bohrlochtiefe h1 40 mm Demontierbare Ausführung Professionelle LIEBIG Schwerlastanker-Technologie Korrosionsbeständige A4-Ausführung Automatisch selbsthinterschneidender LIEBIG Schwerlastanker Eine wesentliche technische Besonderheit des LIEBIG Blitzschutzankers SUPERPLUS BLS M8-14 A4 ist das automatisch selbsthinterschneidende Verankerungsprinzip. Dabei erzeugt der Anker während des Setzvorgangs eine mechanische Hinterschneidung im Beton. Das Hinterschneidprinzip unterscheidet sich grundsätzlich von einem klassischen Spreizanker, dessen Verankerungswirkung hauptsächlich durch radiale Spreizkräfte gegen die Bohrlochwand erreicht wird. Beim selbsthinterschneidenden LIEBIG SUPERPLUS System entsteht eine definierte mechanische Verankerung innerhalb des Betonuntergrundes. Diese Technologie stammt aus dem Bereich leistungsfähiger Schwerlastverankerungen und wird beim BLS M8-14 A4 gezielt für die besondere Aufgabe eines Blitzschutzankers eingesetzt. Warum ist die Selbsthinterschneidung vorteilhaft? Die automatisch erzeugte Hinterschneidung sorgt dafür, dass der Anker mechanisch in der Betonkonstruktion verankert wird. Gerade bei anspruchsvollen technischen Befestigungen kann dieses Prinzip Vorteile gegenüber einfachen Befestigungslösungen bieten. Für den Anwender steht dabei eine klar definierte Ankergeometrie zur Verfügung. Voraussetzung für eine zuverlässige Funktion ist selbstverständlich eine fachgerechte Montage entsprechend den technischen Vorgaben des Herstellers. Verbindung von Erdungssystem und Betonarmierung Der zentrale Einsatzzweck des LIEBIG Blitzschutzankers SUPERPLUS BLS M8-14 A4 ist die Verbindung eines nachträglich eingebauten Erdungssystems mit den vorhandenen Armierungsstäben einer Betonkonstruktion. Bei bestehenden Bauwerken kann es erforderlich sein, ein Erdungs- oder Blitzschutzsystem nachträglich zu ergänzen oder entsprechend einer neuen technischen Planung anzupassen. Hierfür muss gegebenenfalls ein zuverlässiger Anschlusspunkt zur vorhandenen Stahlbewehrung geschaffen werden. Der Blitzschutzanker BLS M8-14 A4 ist speziell für diese Anwendung vorgesehen und ermöglicht damit eine professionelle Lösung für entsprechende nachträgliche Maßnahmen. Typische Einsatzbereiche Nachträgliche Erdungssysteme Blitzschutzanlagen an Betonkonstruktionen Nachträgliche Erdungsmaßnahmen an Bestandsgebäuden Betonbau Stahlbetonkonstruktionen mit zugänglicher Armierung Industriebauten Technische Gebäudeausrüstung Nachträgliche Ergänzung von Erdungsanlagen Edelstahl A4 für Innen- und Außenanwendungen Der LIEBIG Blitzschutzanker BLS M8-14 besteht aus Edelstahl A4. Der Werkstoff ist ein wesentliches Merkmal dieser speziellen Ausführung, da der Hersteller den Anker ausdrücklich für den Innen- und Außenbereich sowie für industrielle Anwendungen vorsieht. Gerade bei Erdungs- und Blitzschutzsystemen können Bauteile langfristig unterschiedlichen Umgebungsbedingungen ausgesetzt sein. Eine korrosionsbeständige Materialausführung ist deshalb ein wichtiger Bestandteil einer dauerhaft ausgelegten Konstruktion. Warum Edelstahl A4? Im Vergleich zu einem galvanisch verzinkten Stahl bietet Edelstahl A4 eine deutlich höhere Korrosionsbeständigkeit. Dadurch kann der BLS M8-14 A4 auch für Anwendungsbereiche eingesetzt werden, in denen eine einfache galvanisch verzinkte Befestigung nicht vorgesehen wäre. Die konkrete Eignung eines Werkstoffes muss dennoch immer unter Berücksichtigung der tatsächlichen Umgebungs- und Korrosionsbedingungen des jeweiligen Bauvorhabens bewertet werden. Für industrielle Anwendungen geeignet Neben Innen- und Außenanwendungen nennt der Hersteller ausdrücklich industrielle Einsatzbereiche. Damit eignet sich der LIEBIG Blitzschutzanker auch für entsprechende Beton- und Industrieanlagen, bei denen Erdungs- oder Blitzschutzsysteme nachträglich mit vorhandener Armierung verbunden werden müssen. Technische Daten des LIEBIG Blitzschutzankers SUPERPLUS BLS M8-14 A4 Eigenschaft Technische Angabe Produktbezeichnung LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 Bestellbezeichnung LIEBIG Blitzschutzanker BLS M8-14 A4 Artikelnummer 9650814085 EAN 4061245001111 Nenngröße M8 Durchmesser d0 14 mm Länge L 85 mm Bohrlochtiefe h1 40 mm Werkstoff Edelstahl A4 Verankerungsgrund Beton Verankerungsprinzip Automatisch selbsthinterschneidend Montageart Vorsteckmontage gemäß Produktdatenblatt Demontierbar Ja Verpackungseinheit 25 Stück Produktabmessungen und Bestelldaten Bestellbezeichnung Artikelnummer EAN Nenngröße Länge Ø Bohrlochtiefe h1 VPE LIEBIG Blitzschutzanker BLS M8-14 A4 9650814085 4061245001111 M8 85 mm 14 mm 40 mm 25 Stück Artikelnummer 9650814085 – eindeutig identifizierbare Ausführung Der LIEBIG Blitzschutzanker BLS M8-14 A4 wird unter der Artikelnummer 9650814085 geführt. Die dazugehörige EAN lautet 4061245001111. Damit lässt sich diese spezielle Ausführung eindeutig von anderen SUPERPLUS BLS Schwerlastankern unterscheiden. Das ist insbesondere deshalb wichtig, weil innerhalb der LIEBIG SUPERPLUS Produktfamilie weitere Anker für andere Befestigungsaufgaben und in unterschiedlichen Dimensionen angeboten werden. Technische Kurzübersicht BLS M8-14 A4 Artikelnummer: 9650814085 EAN: 4061245001111 Nenngröße: M8 Durchmesser: 14 mm Länge: 85 mm Bohrlochtiefe: 40 mm Werkstoff: Edelstahl A4 VPE: 25 Stück Kompakte M8-Ausführung mit 14 mm Ankerdurchmesser Der Blitzschutzanker besitzt die Nenngröße M8. Der zugehörige Ankerdurchmesser beträgt 14 mm. Damit handelt es sich um eine kompakte Spezialausführung innerhalb der LIEBIG SUPERPLUS Ankerfamilie. Die Gesamtlänge des Ankers beträgt lediglich 85 mm. In Verbindung mit der angegebenen Bohrlochtiefe von 40 mm ergibt sich ein speziell auf die vorgesehene Blitzschutz- und Erdungsanwendung abgestimmtes Produkt. Bohrlochtiefe h1 von 40 mm Für den BLS M8-14 A4 wird eine Bohrlochtiefe h1 von 40 mm angegeben. Dieser Wert ist nicht mit der Gesamtlänge des Ankers zu verwechseln. Die Gesamtlänge beträgt 85 mm. Für eine fachgerechte Montage ist die vom Hersteller vorgegebene Bohrlochtiefe einzuhalten. Ebenso müssen das Bohrloch und die weitere Montage entsprechend den technischen Vorgaben hergestellt beziehungsweise durchgeführt werden. Geeigneter Verankerungsgrund: Beton Der Hersteller führt Beton als geeigneten Verankerungsgrund für den LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 auf. Der Anker ist damit gezielt für entsprechende Betonkonstruktionen konzipiert. Die Funktion des Blitzschutzankers basiert darauf, nachträglich eingebaute Erdungssysteme mit Armierungsstäben innerhalb von Betonkonstruktionen zu verbinden. Entsprechend ist eine fachgerechte Planung der Einbausituation von besonderer Bedeutung. Lastwerte und Voraussetzungen der technischen Angaben Die technischen Angaben des Herstellers basieren auf definierten Randbedingungen. Die angegebenen Lastwerte beziehen sich auf Beton C20/25 mit einer Würfeldruckfestigkeit fck,cube von 25 N/mm². Vorausgesetzt werden ein korrekter Einbau, die Einhaltung der erforderlichen Mindestdicke des Grundmaterials sowie eine Einbausituation ohne zusätzlichen Einfluss ungünstiger Achs- und Randabstände. Für eine konkrete Planung und Bemessung dürfen deshalb nicht ausschließlich allgemeine Produktwerte verwendet werden. Die tatsächliche Einbausituation muss berücksichtigt werden. Wichtige Faktoren bei der Planung Beschaffenheit der vorhandenen Betonkonstruktion Betonfestigkeit Position der Armierungsstäbe Mindestdicke des Grundmaterials Randabstände Achsabstände Vorgesehene Funktion innerhalb des Erdungssystems Korrosionsbeanspruchung Fachgerechte Herstellung des Bohrlochs Montage entsprechend Herstellervorgaben Demontierbare Ausführung Der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 ist demontierbar. Dieses Merkmal kann bei nachträglichen Arbeiten, Veränderungen oder Instandhaltungsmaßnahmen von Vorteil sein. Bei technischen Erdungs- und Blitzschutzanlagen können im Laufe der Nutzung Umbauten oder Erweiterungen erforderlich werden. Eine demontierbare Befestigung kann hierbei die Arbeiten erleichtern. Die Demontierbarkeit bedeutet allerdings nicht automatisch, dass ein bereits gesetzter Anker beliebig wiederverwendet werden kann. Für eine erneute Verwendung sind grundsätzlich die technischen Herstellervorgaben zu beachten. Blitzschutzanker oder normaler SUPERPLUS BLS Schwerlastanker? Der Blitzschutzanker BLS M8-14 A4 sollte nicht mit den regulären LIEBIG SUPERPLUS BLS Schwerlastankern gleichgesetzt werden. Obwohl beide Produktgruppen auf der SUPERPLUS Technologie basieren, verfolgt der Blitzschutzanker einen sehr spezifischen Einsatzzweck. Reguläre SUPERPLUS BLS Schwerlastanker werden beispielsweise für Maschinen, Grundplatten oder andere hochbelastete Konstruktionen eingesetzt. Der LIEBIG Blitzschutzanker BLS M8-14 A4 hingegen wurde speziell für nachträglich eingebaute Erdungssysteme und deren Verbindung mit Armierungsstäben in Betonkonstruktionen entwickelt. Diese klare technische Ausrichtung ist bei der Produktauswahl wichtig. Sie erhalten damit keinen allgemeinen M8-Schwerlastanker, sondern einen speziell für Erdungs- und Blitzschutzanwendungen vorgesehenen LIEBIG Anker. Professionelle Lösung für die Nachrüstung bestehender Bauwerke Bei Neubauten können Erdungs- und Blitzschutzsysteme bereits während der Planung und Ausführung berücksichtigt werden. Bei bestehenden Gebäuden ist dies nicht immer der Fall. Werden Systeme nachträglich ergänzt, müssen geeignete konstruktive Lösungen geschaffen werden. Der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 ist genau für eine solche nachträgliche Anwendung vorgesehen. Er ermöglicht die Verbindung des neu installierten Erdungssystems mit der vorhandenen Armierung innerhalb der Betonkonstruktion. Damit bietet das Produkt eine spezialisierte Lösung für Sanierungen, Nachrüstungen und technische Ergänzungen bestehender Gebäude und Betonkonstruktionen. Blitzschutz und Erdung fachgerecht planen Ein Blitzschutz- oder Erdungssystem besteht aus verschiedenen aufeinander abgestimmten Komponenten. Der LIEBIG BLS M8-14 A4 übernimmt dabei eine spezifische Funktion innerhalb einer entsprechenden Konstruktion. Welche Anordnung erforderlich ist und wie die Verbindung technisch ausgeführt werden muss, hängt vom jeweiligen Objekt und dem geplanten Erdungssystem ab. Die Planung und Ausführung entsprechender Anlagen sollte deshalb nach den dafür geltenden technischen Anforderungen erfolgen. Keine gewöhnliche Dübelbefestigung Der Begriff „Blitzschutzanker“ macht deutlich, dass dieses Produkt nicht wie ein gewöhnlicher Universaldübel zu betrachten ist. Der Anker erfüllt eine besondere technische Aufgabe und muss entsprechend seiner vorgesehenen Anwendung verwendet werden. Vor der Montage sollte deshalb geprüft werden, ob die vorhandene Konstruktion und das geplante Erdungssystem mit dem vorgesehenen Einsatz des LIEBIG Blitzschutzankers übereinstimmen. Warum Edelstahl A4 bei einem Blitzschutzanker? Bei dauerhaft eingebauten technischen Komponenten spielt der Werkstoff eine entscheidende Rolle. Der LIEBIG Blitzschutzanker wird deshalb aus Edelstahl A4 gefertigt. Diese Materialausführung ermöglicht die Verwendung im Innen- und Außenbereich sowie bei industriellen Anwendungen. Gerade für dauerhaft eingebaute Komponenten kann eine hohe Korrosionsbeständigkeit entscheidend für die langfristige Funktionsfähigkeit sein. Außenbereich Da der BLS M8-14 A4 ausdrücklich für Außenanwendungen vorgesehen ist, können Sie ihn auch bei entsprechenden außenliegenden Betonkonstruktionen einsetzen, sofern sämtliche weiteren technischen Voraussetzungen erfüllt werden. Innenbereich Selbstverständlich lässt sich die A4-Ausführung ebenfalls im Innenbereich einsetzen. Hier bietet Edelstahl insbesondere bei erhöhten Anforderungen an Korrosionsbeständigkeit und Dauerhaftigkeit Vorteile. Industrie Auch industrielle Anwendungen gehören ausdrücklich zum vorgesehenen Einsatzbereich. Gerade dort können höhere Anforderungen an Werkstoffqualität und Korrosionsbeständigkeit bestehen. Hinweise zur fachgerechten Montage Die technische Leistungsfähigkeit eines Selbsthinterschneidankers kann nur erreicht werden, wenn der Anker entsprechend den Montagevorgaben gesetzt wird. Insbesondere bei einem Produkt mit einer sicherheitsrelevanten Funktion innerhalb eines Erdungs- oder Blitzschutzsystems sollte die Verarbeitung sorgfältig erfolgen. Grundsätzliche Punkte bei der Verarbeitung Geeignete Position innerhalb der Betonkonstruktion bestimmen Verlauf und Lage der Armierung berücksichtigen Vorgeschriebenen Bohrdurchmesser einhalten Vorgeschriebene Bohrlochtiefe von 40 mm beachten Bohrloch fachgerecht herstellen Bohrloch entsprechend den Montagevorgaben reinigen Anker gemäß Herstelleranleitung setzen Vorgesehene Verbindung zum Erdungssystem herstellen Montage anschließend fachgerecht kontrollieren Geeignetes Montagezubehör Für eine professionelle Ankerinstallation können unter anderem geeignete Bohrhämmer, Hammerbohrer, Steckschlüssel, Drehmomentschlüssel, Reinigungsbürsten und Ausblaspumpen zum Einsatz kommen. Entscheidend ist jedoch immer das in der Montageanleitung für den konkreten Anker vorgesehene Verfahren. Für wen eignet sich der LIEBIG Blitzschutzanker? Der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 richtet sich an professionelle Anwender, die eine technisch geeignete Befestigungs- und Verbindungslösung für nachträgliche Erdungsanlagen benötigen. Dazu zählen beispielsweise Fachbetriebe aus dem Bereich Blitzschutz, Elektroinstallation, Erdungstechnik, Betonbau, technische Gebäudeausrüstung sowie industrielle Anlagenbauer. LIEBIG Blitzschutzanker BLS M8-14 A4 kaufen – auf die richtige Ausführung achten Wenn Sie einen LIEBIG Blitzschutzanker für Beton bestellen möchten, sollten Sie auf die vollständige Produktbezeichnung achten. Der hier angebotene Artikel ist der SUPERPLUS BLS M8-14 A4 mit der Artikelnummer 9650814085. Die Bezeichnung M8-14 beschreibt dabei die Nenngröße M8 in Verbindung mit dem 14-mm-Ankerdurchmesser. Die Ergänzung A4 kennzeichnet die korrosionsbeständige Edelstahlausführung. Mit der EAN 4061245001111 kann die Ausführung zusätzlich eindeutig identifiziert werden. Fazit – LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 Der LIEBIG Blitzschutzanker SUPERPLUS BLS M8-14 A4 ist eine spezialisierte Befestigungslösung für nachträglich eingebaute Erdungssysteme in Betonkonstruktionen. Seine Hauptaufgabe besteht darin, ein nachträglich installiertes Erdungssystem zuverlässig mit Armierungsstäben innerhalb einer Betonkonstruktion zu verbinden. Die automatisch selbsthinterschneidende SUPERPLUS Technologie sorgt für eine leistungsfähige mechanische Verankerung. Gleichzeitig ermöglicht die Ausführung aus Edelstahl A4 den Einsatz im Innen- und Außenbereich sowie in industriellen Anwendungen. Mit der Nenngröße M8, einem Durchmesser von 14 mm, einer Gesamtlänge von 85 mm und einer Bohrlochtiefe von 40 mm handelt es sich um einen kompakt ausgelegten Spezialanker. Die Artikelnummer 9650814085 und die EAN 4061245001111 ermöglichen eine eindeutige Identifikation. Wenn Sie für eine nachträgliche Erdungsanlage einen LIEBIG Blitzschutzanker, Erdungsanker für Beton, Edelstahl A4 Anker oder selbsthinterschneidenden Anker zur Verbindung mit Betonarmierung benötigen, erhalten Sie mit dem SUPERPLUS BLS M8-14 A4 eine speziell für diese Aufgabe entwickelte professionelle Befestigungslösung.

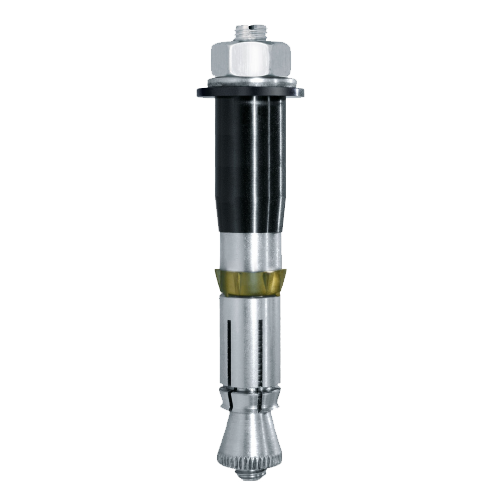

LIEBIG Steigeisenanker SUPERPLUS A4 – Schwerlastanker für Steigeisen in Abwasser- und Revisionsschächten Der LIEBIG Steigeisenanker SUPERPLUS A4 ist ein speziell entwickelter Edelstahl-Schwerlastanker zur sicheren Befestigung von Steigeisen in Beton. Er wurde insbesondere für Steigeisenbefestigungen nach DIN 1211-3 und DIN 1212-3 konzipiert und eignet sich hervorragend für den professionellen Einsatz in Abwasser- und Revisionsschächten. Durch das automatisch selbsthinterschneidende Verankerungsprinzip bietet der LIEBIG SUPERPLUS Steigeisenanker eine zuverlässige und leistungsfähige Verbindung im Beton. Eine Besonderheit ist die integrierte Spezialkunststoffhülse. Sie verhindert den direkten Kontakt zwischen dem Steigeisen und dem Edelstahlanker und schützt dadurch vor Kontaktkorrosion. Die Ausführung aus Edelstahl A4 ist sowohl für den Innen- als auch für den Außenbereich sowie für industrielle Anwendungen vorgesehen. Damit eignet sich der Steigeisenanker insbesondere für anspruchsvolle Umgebungen, in denen Feuchtigkeit und dauerhafte Beanspruchungen berücksichtigt werden müssen. Der LIEBIG Steigeisenanker SUPERPLUS A4 ist in der Nenngröße M8 erhältlich. Der Ankerdurchmesser beträgt 14 mm. Je nach Ausführung stehen unterschiedliche Gesamtlängen und Bohrlochtiefen zur Verfügung. Der Hersteller bietet unter anderem die Varianten BLS M8-14/40 SD A4 und BLS M8-14/60 SA A4N an. Professionelle Befestigung von Steigeisen in Beton Steigeisen in Schächten müssen dauerhaft und zuverlässig im Beton befestigt werden. Besonders in Abwasser-, Kontroll- und Revisionsschächten sind die Befestigungen regelmäßig Feuchtigkeit sowie mechanischen Belastungen ausgesetzt. Deshalb ist die Verwendung eines speziell für diesen Einsatzzweck entwickelten Befestigungssystems entscheidend. Der LIEBIG Steigeisenanker SUPERPLUS A4 wurde gezielt für diese Anwendung entwickelt. Er ermöglicht die Befestigung von Steigeisen in Beton und erfüllt dabei die besonderen Anforderungen, die sich aus der Anwendung in Schachtbauwerken ergeben. Steigeisenbefestigung nach DIN 1211-3 und DIN 1212-3 Der Hersteller nennt ausdrücklich die Befestigung von Steigeisen entsprechend DIN 1211-3 und DIN 1212-3 als vorgesehenen Anwendungsbereich. Dadurch eignet sich der SUPERPLUS Steigeisenanker für professionelle Anwendungen im Schacht-, Kanal- und Abwasserbau. Bei der Planung und Ausführung einer Steigeisenanlage müssen neben der Auswahl des geeigneten Ankers auch die geltenden technischen Vorgaben für das Steigeisen und die gesamte Konstruktion berücksichtigt werden. Ihre Vorteile mit dem LIEBIG Steigeisenanker SUPERPLUS A4 Speziell für die Befestigung von Steigeisen in Beton entwickelt Steigeisenbefestigung nach DIN 1211-3 und DIN 1212-3 Automatisch selbsthinterschneidender Schwerlastanker Aus hochwertigem Edelstahl A4 Für gerissenen und ungerissenen Beton zugelassen Für Durchsteckmontage konzipiert Spezialkunststoffhülse gegen Kontaktkorrosion Für Abwasser-Revisionsschächte geeignet Auch an schwer zugänglichen Stellen einfach zu montieren Für den Innenbereich geeignet Für den Außenbereich geeignet Für industrielle Anwendungen geeignet Demontierbare Ausführung Nenngröße M8 Ankerdurchmesser 14 mm Verschiedene Ankerlängen erhältlich Bewährte LIEBIG SUPERPLUS Verankerungstechnik Automatisch selbsthinterschneidender Schwerlastanker Die technische Besonderheit des LIEBIG Steigeisenankers liegt in seinem automatisch selbsthinterschneidenden Verankerungsprinzip. Beim Setzvorgang erzeugt der Anker eine mechanische Hinterschneidung im Beton und sorgt damit für eine sichere Verankerung. Das System unterscheidet sich damit von einfachen Spreizankern. Die Hinterschneidung trägt zur zuverlässigen Lastübertragung in den Beton bei und ermöglicht eine professionelle Befestigung für sicherheitsrelevante Steigeisenkonstruktionen. Durchsteckmontage für eine rationelle Verarbeitung Der LIEBIG SUPERPLUS Steigeisenanker ist für die Durchsteckmontage vorgesehen. Diese Montageart unterstützt eine rationelle Verarbeitung und ist insbesondere bei der Montage von Steigeisen praktisch. Das Befestigungselement wird dabei durch beziehungsweise zusammen mit dem vorgesehenen Anbauteil in den vorbereiteten Betonuntergrund eingesetzt. Durch die spezielle Konstruktion des Steigeisenankers lässt sich die Montage auch in räumlich begrenzten Schachtbereichen durchführen. Montage an schwer zugänglichen Stellen Abwasser- und Revisionsschächte bieten häufig nur einen begrenzten Arbeitsraum. Der Hersteller hebt deshalb ausdrücklich hervor, dass der LIEBIG Steigeisenanker SUPERPLUS A4 auch an schwer zugänglichen Stellen leicht zu montieren ist. Dies ist ein entscheidender praktischer Vorteil bei der Nachrüstung, Sanierung oder Instandhaltung bestehender Schächte. Spezialkunststoffhülse verhindert Kontaktkorrosion Ein besonders wichtiges Merkmal des LIEBIG Steigeisenankers SUPERPLUS A4 ist die integrierte Spezialkunststoffhülse. Ihre Aufgabe besteht darin, den direkten metallischen Kontakt zwischen dem Steigeisen und dem Anker zu verhindern. Wenn unterschiedliche metallische Werkstoffe in Verbindung mit Feuchtigkeit unmittelbar miteinander in Kontakt stehen, kann unter ungünstigen Bedingungen Kontaktkorrosion entstehen. Gerade in Abwasser- und Revisionsschächten können erhöhte Feuchtigkeit und andere Umwelteinflüsse dauerhaft auf die Befestigung einwirken. Die Kunststoffhülse trennt die beteiligten metallischen Bauteile voneinander und reduziert damit das Risiko einer entsprechenden Kontaktkorrosion. Dieses konstruktive Detail macht den SUPERPLUS A4 zu einer speziell auf die Anforderungen einer Steigeisenbefestigung abgestimmten Lösung. Warum ist der Korrosionsschutz bei Schachtbefestigungen wichtig? Steigeisen und deren Befestigungen bleiben häufig über sehr lange Zeiträume im Bauwerk. In Abwasserschächten können Feuchtigkeit, Kondenswasser und wechselnde Umgebungsbedingungen auf die Bauteile einwirken. Eine korrosionsbeständige Ausführung trägt deshalb wesentlich zur Dauerhaftigkeit der Konstruktion bei. Die Kombination aus Edelstahl A4 und der Spezialkunststoffhülse bietet hierfür eine technisch sinnvolle Lösung. Edelstahl A4 für Innenbereich, Außenbereich und Industrie Der LIEBIG Steigeisenanker SUPERPLUS wird aus Edelstahl A4 gefertigt. Der Hersteller sieht diese Materialausführung für den Innen- und Außenbereich sowie für industrielle Anwendungen vor. Damit besitzt der Anker gegenüber einer galvanisch verzinkten Standardausführung ein deutlich erweitertes Anwendungsspektrum. Gerade im Schacht- und Abwasserbereich ist die korrosionsbeständige Edelstahlausführung ein entscheidender Vorteil. Einsatz im Außenbereich Schachtabdeckungen, Revisionsöffnungen und entsprechende Betonbauwerke befinden sich häufig im Außenbereich. Der Edelstahl A4 ermöglicht die Verwendung des Steigeisenankers auch unter entsprechenden Witterungseinflüssen, sofern die tatsächlichen Korrosionsbedingungen mit der vorgesehenen Materialausführung übereinstimmen. Einsatz im Innenbereich Auch in Innenbereichen kann der SUPERPLUS A4 eingesetzt werden. Dies gilt insbesondere für technische Bauwerke, Anlagen und Schachtkonstruktionen, in denen erhöhte Feuchtigkeit oder andere anspruchsvolle Bedingungen auftreten. Industrielle Anwendungen Darüber hinaus ist die A4-Ausführung für industrielle Anwendungen vorgesehen. Dadurch lässt sich der Steigeisenanker auch in entsprechenden Betriebs- und Anlagenbereichen verwenden, sofern die projektspezifischen Anforderungen erfüllt werden. Für gerissenen und ungerissenen Beton zugelassen Der LIEBIG Steigeisenanker SUPERPLUS A4 ist als Schwerlastanker für gerissenen und ungerissenen Beton zugelassen. Dadurch können die Befestigungen auch in konstruktiven Betonbauteilen eingesetzt werden, bei denen von einer möglichen Rissbildung ausgegangen werden muss. Die Produktfamilie basiert auf der Europäischen Technischen Bewertung ETA-01/0011. Für die konkrete Planung einer Befestigung müssen die entsprechenden technischen Vorgaben und Lastwerte berücksichtigt werden. Hinweis zu den Lastwerten Die technischen Kennwerte des Herstellers beziehen sich auf eine Betondruckfestigkeit von C20/25. Die zulässige Last eines Ankers bei zentrischem Zug in gerissenem Beton ist der jeweiligen technischen Dokumentation zu entnehmen. Welche Last ein konkret eingebauter Steigeisenanker aufnehmen darf, hängt unter anderem von der Einbausituation, der Betongüte und weiteren konstruktiven Randbedingungen ab. Technische Eigenschaften des LIEBIG Steigeisenankers SUPERPLUS A4 Eigenschaft Technische Angabe Produktbezeichnung LIEBIG Steigeisenanker SUPERPLUS A4 Produkttyp Selbsthinterschneidender Schwerlastanker für Steigeisen Anwendung Befestigung von Steigeisen in Abwasser- und Revisionsschächten Normen Steigeisenbefestigung nach DIN 1211-3 / DIN 1212-3 Werkstoff Edelstahl A4 Montageart Durchsteckmontage Verankerungsprinzip Automatisch selbsthinterschneidend Verankerungsuntergrund Gerissener und ungerissener Beton Nenngröße M8 Durchmesser 14 mm Korrosionsschutz Edelstahl A4 und Spezialkunststoffhülse gegen Kontaktkorrosion Einsatzbereich Innenbereich, Außenbereich und industrielle Anwendungen Demontierbar Ja Europäische Technische Bewertung ETA-01/0011 Verfügbare Varianten des LIEBIG Steigeisenankers SUPERPLUS A4 Bestellbezeichnung Artikelnummer Nenngröße Ø Länge Bohrlochtiefe h1 Klemmdicke tfix ≤ VPE BLS M8-14/40 SD A4 9650814040 M8 14 mm 95 mm 60 mm 25 mm 100 Stück BLS M8-14/60 SA A4N 9650040060 M8 14 mm 115 mm 80 mm 25 mm 25 Stück LIEBIG BLS M8-14/40 SD A4 – Artikelnummer 9650814040 Die Variante BLS M8-14/40 SD A4 trägt die Artikelnummer 9650814040. Sie besitzt die Nenngröße M8 und einen Durchmesser von 14 mm. Die Gesamtlänge beträgt 95 mm. Für die erforderliche Bohrlochtiefe h1 werden 60 mm angegeben. Die maximale Klemmdicke tfix beträgt 25 mm. Diese Variante wird in einer Verpackungseinheit von 100 Stück geliefert und eignet sich daher besonders für umfangreichere Projekte, bei denen eine größere Anzahl von Steigeisenbefestigungen benötigt wird. Technische Daten BLS M8-14/40 SD A4 Bestellbezeichnung BLS M8-14/40 SD A4 Artikelnummer 9650814040 Nenngröße M8 Durchmesser 14 mm Länge 95 mm Bohrlochtiefe h1 60 mm Maximale Klemmdicke tfix 25 mm Verpackungseinheit 100 Stück LIEBIG BLS M8-14/60 SA A4N – Artikelnummer 9650040060 Die zweite Variante trägt die Bestellbezeichnung BLS M8-14/60 SA A4N und die Artikelnummer 9650040060. Auch diese Ausführung besitzt die Nenngröße M8 sowie einen Ankerdurchmesser von 14 mm. Mit einer Gesamtlänge von 115 mm ist diese Variante 20 mm länger als der BLS M8-14/40 SD A4. Die erforderliche Bohrlochtiefe h1 beträgt 80 mm. Die maximale Klemmdicke beträgt ebenfalls 25 mm. Die Verpackungseinheit dieser Ausführung umfasst 25 Stück. Technische Daten BLS M8-14/60 SA A4N Bestellbezeichnung BLS M8-14/60 SA A4N Artikelnummer 9650040060 Nenngröße M8 Durchmesser 14 mm Länge 115 mm Bohrlochtiefe h1 80 mm Maximale Klemmdicke tfix 25 mm Verpackungseinheit 25 Stück Welche Variante des LIEBIG Steigeisenankers benötigen Sie? Beide Varianten besitzen die Nenngröße M8 und einen Durchmesser von 14 mm. Unterschiede bestehen insbesondere hinsichtlich Gesamtlänge, Bohrlochtiefe und Verpackungseinheit. Merkmal BLS M8-14/40 SD A4 BLS M8-14/60 SA A4N Artikelnummer 9650814040 9650040060 Nenngröße M8 M8 Durchmesser 14 mm 14 mm Gesamtlänge 95 mm 115 mm Bohrlochtiefe h1 60 mm 80 mm Maximale Klemmdicke 25 mm 25 mm VPE 100 Stück 25 Stück Welche Ausführung für Ihr Bauvorhaben erforderlich ist, richtet sich nach der konkreten Einbausituation und den technischen Vorgaben. Entscheidend sind insbesondere die erforderliche Verankerungstiefe, die vorhandene Betonkonstruktion und das verwendete Steigeisensystem. Typische Einsatzbereiche des SUPERPLUS Steigeisenankers Abwasser-Revisionsschächte Kanalschächte Kontrollschächte Betonschächte Revisionsbauwerke Kommunale Abwasseranlagen Industrieschächte Technische Schachtanlagen Nachrüstung von Steigeisen Sanierung bestehender Schachtanlagen Ideal für Abwasser-Revisionsschächte Der Hersteller nennt ausdrücklich die Befestigung von Steigeisen in Abwasser-Revisionsschächten als Anwendungsbereich. Diese Umgebung stellt besonders hohe Anforderungen an Material und Konstruktion. Feuchtigkeit, Kondenswasser und verschiedene betriebliche Einflüsse können dauerhaft auf die eingebauten Befestigungselemente einwirken. Deshalb ist hier eine korrosionsbeständige Lösung von großer Bedeutung. Mit der Kombination aus Edelstahl A4 und Spezialkunststoffhülse ist der LIEBIG SUPERPLUS Steigeisenanker gezielt für diese Anforderungen entwickelt worden. Steigeisen nachträglich in Beton befestigen Der SUPERPLUS Steigeisenanker eignet sich nicht nur für Neubauten. Auch bei der Sanierung älterer Revisions- und Abwasserschächte kann eine Erneuerung oder Ergänzung vorhandener Steigeisen erforderlich sein. Beschädigte oder korrodierte Befestigungen müssen dabei durch technisch geeignete Systeme ersetzt werden. Der LIEBIG Steigeisenanker bietet hierfür eine professionelle mechanische Verankerung im Beton. Bei einer Nachrüstung muss allerdings geprüft werden, ob der vorhandene Beton für die vorgesehene Befestigung geeignet ist. Schäden, Abplatzungen oder andere Beeinträchtigungen des Betonuntergrundes müssen bei der Planung berücksichtigt werden. Montage auch bei eingeschränktem Platzangebot Ein wesentlicher Praxisvorteil des LIEBIG Steigeisenankers ist die einfache Montage auch an schwer zugänglichen Stellen. Gerade in engen Schächten lässt sich mit großformatigen Montagegeräten oftmals nur eingeschränkt arbeiten. Das SUPERPLUS System ist deshalb so ausgelegt, dass die Steigeisenbefestigung auch unter entsprechenden räumlichen Bedingungen zuverlässig montiert werden kann. Bohrlochtiefe beachten Die erforderliche Bohrlochtiefe unterscheidet sich zwischen den beiden Produktvarianten. Beim BLS M8-14/40 SD A4 beträgt sie 60 mm, beim BLS M8-14/60 SA A4N 80 mm. Die Bohrlochtiefe ist nicht mit der Gesamtlänge des Ankers gleichzusetzen. Eine Einhaltung der jeweiligen technischen Vorgaben ist Voraussetzung für eine fachgerechte Verankerung. Klemmdicke bis 25 mm Beide Ausführungen besitzen eine maximale Klemmdicke tfix von 25 mm. Dieser Wert ist bei der Auswahl des passenden Befestigungssystems zu berücksichtigen. Demontierbarer Steigeisenanker Der LIEBIG Steigeisenanker SUPERPLUS A4 ist demontierbar. Dieses Merkmal kann bei späteren Sanierungs- oder Instandhaltungsarbeiten von Vorteil sein. Insbesondere bei Schachtanlagen können im Laufe der Betriebsdauer Änderungen oder Reparaturen erforderlich werden. Eine demontierbare Befestigung unterstützt dabei eine flexiblere Instandhaltung. Die Demontierbarkeit bedeutet jedoch nicht automatisch, dass ein bereits gesetzter Anker erneut verwendet werden darf. Hierfür sind immer die technischen Vorgaben des Herstellers maßgebend. Warum den LIEBIG Steigeisenanker SUPERPLUS A4 verwenden? Der LIEBIG Steigeisenanker SUPERPLUS A4 kombiniert mehrere Eigenschaften, die speziell bei professionellen Steigeisenbefestigungen gefragt sind. Dazu gehören eine zuverlässige mechanische Verankerung im Beton, eine hochwertige Edelstahl-A4-Ausführung und der konstruktive Schutz vor Kontaktkorrosion. Die Spezialkunststoffhülse stellt hierbei einen entscheidenden Unterschied zu einem gewöhnlichen Schwerlastanker dar. Sie trennt den Anker vom Steigeisen und verhindert dadurch den direkten Metallkontakt. Gleichzeitig ermöglicht die automatisch selbsthinterschneidende SUPERPLUS Technik eine sichere Verankerung in gerissenem und ungerissenem Beton. Die Durchsteckmontage und die einfache Verarbeitung an schwer zugänglichen Stellen sind weitere wichtige Vorteile für den praktischen Einsatz. LIEBIG Steigeisenanker oder gewöhnlicher Schwerlastanker? Bei der Befestigung eines Steigeisens sollte nicht automatisch ein beliebiger Beton- oder Schwerlastanker eingesetzt werden. Die Steigeisenbefestigung stellt besondere Anforderungen an die Konstruktion. Der LIEBIG SUPERPLUS Steigeisenanker wurde speziell für diesen Einsatz entwickelt. Seine Kunststoffhülse verhindert Kontaktkorrosion, während die Geometrie und Verankerungstechnik auf die Verwendung in entsprechenden Schachtkonstruktionen abgestimmt sind. Wenn Sie eine professionelle Steigeisenbefestigung für Beton, einen Steigeisenanker aus Edelstahl A4 oder einen Schwerlastanker für Revisionsschächte benötigen, ist ein speziell dafür vorgesehenes Produkt gegenüber einer universellen Befestigungslösung die technisch sinnvollere Wahl. Fazit – LIEBIG Steigeisenanker SUPERPLUS A4 Der LIEBIG Steigeisenanker SUPERPLUS A4 ist ein speziell entwickelter Edelstahl-Schwerlastanker für die sichere Befestigung von Steigeisen in Beton. Seine vorgesehenen Anwendungen umfassen Steigeisenbefestigungen nach DIN 1211-3 und DIN 1212-3 sowie insbesondere die Montage von Steigeisen in Abwasser-Revisionsschächten. Die automatisch selbsthinterschneidende Verankerung sorgt für eine leistungsfähige mechanische Befestigung. Gleichzeitig verhindert die integrierte Spezialkunststoffhülse den direkten Kontakt zwischen Steigeisen und Anker und reduziert dadurch das Risiko von Kontaktkorrosion. Dank Edelstahl A4 eignet sich das System für Innen- und Außenbereiche sowie für industrielle Anwendungen. Die Zulassung für gerissenen und ungerissenen Beton erweitert die Einsatzmöglichkeiten zusätzlich. Mit dem BLS M8-14/40 SD A4 mit Artikelnummer 9650814040 und dem BLS M8-14/60 SA A4N mit Artikelnummer 9650040060 stehen zwei Varianten mit unterschiedlichen Anker- und Bohrlochtiefen zur Verfügung. Wenn Sie einen langlebigen LIEBIG Steigeisenanker, Edelstahl A4 Schwerlastanker, Befestigungsanker für Steigeisen oder Betonanker für Abwasser- und Revisionsschächte suchen, bietet Ihnen der SUPERPLUS A4 eine speziell für diesen Einsatz entwickelte und technisch ausgereifte Befestigungslösung.
