EJOT Iso-Corner mit DIBt-Zulassung
Sofort verfügbar, Lieferzeit: 3 - 5 Werktage
EJOT Iso-Corner zur Befestigung von mittelschweren bis schweren Anbauteilen wie Geländer, Absturzsicherungen, Klapp- und Schiebeläden, Konsolen für Klimageräte an Wärmedämmverbundsystemen (WDVS). Der EJOT Iso-Corner ist bauaufsichtlich zugelassen.
Herstelleranschrift:
EJOT SE & Co. KG
In der Stockwiese 35
57334 Bad Laasphe
Deutschland
+49 2752 908-0
info@ejot.com
Beschreibung EJOT Iso-Corner
Mit dem EJOT Iso-Corner Montagewinkel können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsysteme aus Polystyrol, Mineralwolle, etc. durchgeführt werden. Der zugelassene Montagewinkel (ETA-20/059) kann flexibel auf der Baustelle auf die gewünschte Länge gekürzt werden. Für die Verschraubung in das Element eignen sich RAMPA-Einschraubmuffen mit innenliegenden metrischem Gewinde oder als Direktverschraubung mit der systemzugehörige EJOT "Delta PT" Schraube. Die Nutzfläche auf der Fassadenseite und in der Laibung kann unter Einhaltung von einem 20 mm Randabstand frei gewählt werden.
Anwendungsbereiche

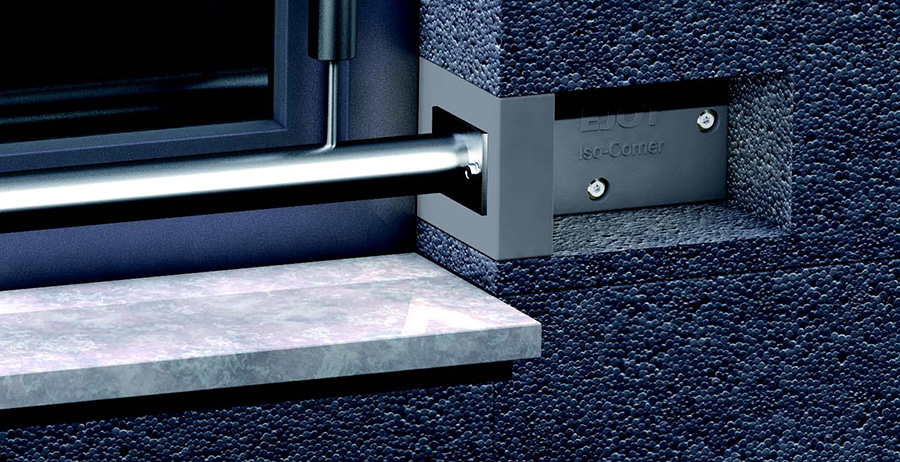

Für die Montage von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden (Geländer, Handläufe, Klapp-, und Schiebeläden sowie französische Balkone und anderweitige Absturzsicherungen).
Technische Daten EJOT Iso-Corner
- Grundfläche: 140 x 270 mm
- Dicke: 140 mm
- Nutzfläche in der Laibung: frei wählbar (Randabstand von 20 mm ist einzuhalten)
- Nutzfläche auf der Fassadenfläche: frei wählbar (Randabstand von 20 mm ist einzuhalten)
- Lochabstand: ca. 100 x 100 mm
ETA-Zulassung
Eine ETA-Zulassung ist eine Europäische Technische Bewertung (European Technical Assessment), die die technische Brauchbarkeit eines Bauproduktes bestätigt. In Deutschland werden diese ETA-Zulassungen vom Deutschen Institut für Bautechnik (DIBt) erteilt. Die Zulassungs-Nr. der EJOT Iso-Corner lautet: ETA-20/0159
Eigenschaften EJOT Iso-Corner
- Ein Element / zwei Montageflächen
- Ablängen auf der Baustelle – die perfekte Anpassung an die Oberfläche
- Lasteinleitung mit einem Abstand bis zu 20 mm zur Montagefläche zulässig (Überbrückung nicht tragender Schichten z. B. Putz)
- Hohe Sicherheit und Tragfähigkeit durch bauaufsichtlich zugelassenes System
- Reduzierte Wärmebrücken durch thermische Entkoppelung
- Kombinierbar mit speziellen Iso-Corner Befestigungskits (Fassadendübel oder Verbundankersystem)
- Befestigung des Anbauteils durch Direktverschraubung: Vorbohren / Einschrauben / Fertig
- Variable Schraubenposition und -anzahl für höchste Flexibilität / Anpassung an Anbauteil

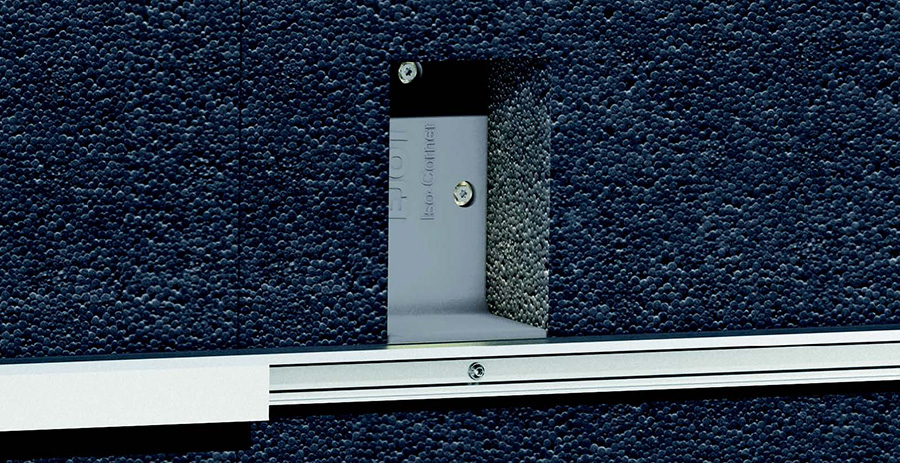

Direktverschraubung von Anbauteilen im EJOT Iso-Corner
Eine Direktverschraubung von Anbauteilen im EJOT Iso-Corner mit flexibler Schraubenposition und Schraubenanzahl entlang der Achsen unter Einhaltung eines Randabstandes von 20 mm ist möglich.
Ablängen EJOT Iso-Corner
Durch die Möglichkeit des Ablängens kann ein schlankes Produktprogramm realisiert werden. Der EJOT Iso-Corner ist in drei Längen erhältlich und somit flexibel einsetzbar. Das exakte Ablängen des EJOT Iso-Corner nach der Montage des WDVS ist einfach und bündig mit der Oberkante der Dämmschicht möglich.
Charakteristische Lasten EJOT Iso-Corner
| Zuglasten NRk,p in Beton C12/15 | |
| Temperaturbereich 30 °C / 50 °C | 4,50 kN |
| Temperaturbereich 50 °C / 80 °C | 4,00 kN |
| Mauerziegel Mz 20-1,8, NF | 4,00 kN |
| Kalksandvollstein KS 36, NF | 4,50 kN |
| Kalksandvollstein KS 20, 8 DF | 4,00 kN |
| Vollstein aus Leichtbeton V6, 2 DF | 2,00 kN |
| Hochlochziegel HLz 12-0,9, NF | 2,00 kN |
| Kalksandlochstein KSL 12, 4 DF | 2,00 kN |
| Hohlblockstein aus Leichtbeton Hbl 10, 12 DF | 1,20 kN |
| Querlasten VRk,s | |
| Dübel mit Stahlschraube | 9,35 kN |
| Biegemoment MRk,s | |
| Dübel mit Stahlschraube | 17,67 Nm |
