EJOT Iso-Bar mit DIBt-Zulassung
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

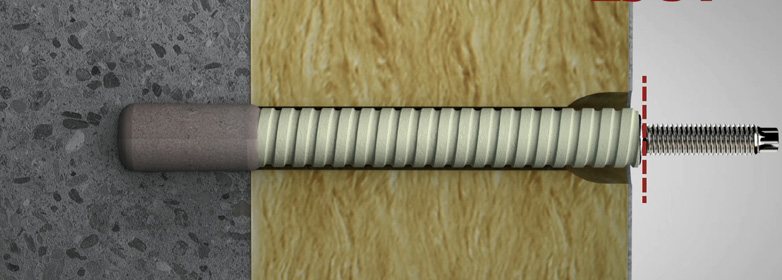

Der EJOT Iso-Bar ist ein zugelassenes Befestigungselement zur nachträglichen Montage von mittelschweren bis schweren Anbauteilen an Wärmedämmverbundsystemen (WDVS) aus EPS oder Mineralwolle. Der EJOT Iso-Bar besteht aus einem glasfaserverstärktem Konus mit einem Anschlussbolzen aus Edelstahl mit einem integrierten M12-Gewinde sowie einer Dichtscheibe. Das thermisch getrennte Befestigungselement wird mittels Injektionsmörtel in Beton Voll- und Lochsteinen.
Anwendungsbereiche

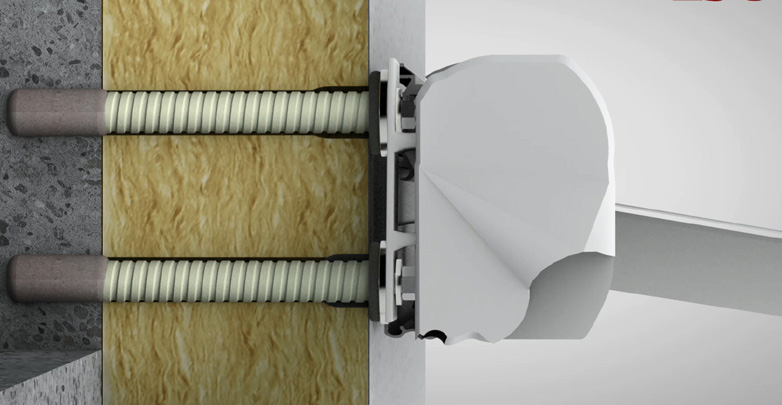

Für die Montage von mittelschweren bis schweren Anbauteilen an Wärmedämmverbundsysteme aus Polystyrol (EPS/XPS) und Mineralwolle. (Markisen, Vordächer, Konsolen, Terrassenüberdachungen, Klimageräte, etc.)
Produkteigenschaften
Iso-Bar 200
Durchmesser: 22 mm
max. Nutzlänge* Beton/Mauerwerk: 160/120 mm
Iso-Bar 260
Durchmesser: 22 mm
max. Nutzlänge* Beton/Mauerwerk: 220/180 mm
Iso-Bar 320
Durchmesser: 22 mm
max. Nutzlänge* Beton/Mauerwerk: 280/240 mm
Iso-Bar 380
Durchmesser: 22 mm
max. Nutzlänge* Beton/Mauerwerk: 340/300 mm
Produktvorteile
Mit DIBT-Zulassung: Z-21.8-2083
Geringe Wärmebrückenwirkung
Flexibles Ablängen des Glasfaserkonus auf der Baustelle möglich
Geringe Variantenvielfalt
Dauerhafte Abdichtung gegen Feuchtigkeit - Schlagregenprüfung in Anlehnung an DIN EN 12155
Einfache und sicher Montage dank innovativem Montagewerkzeug
Spreizdruckfreie
Montage

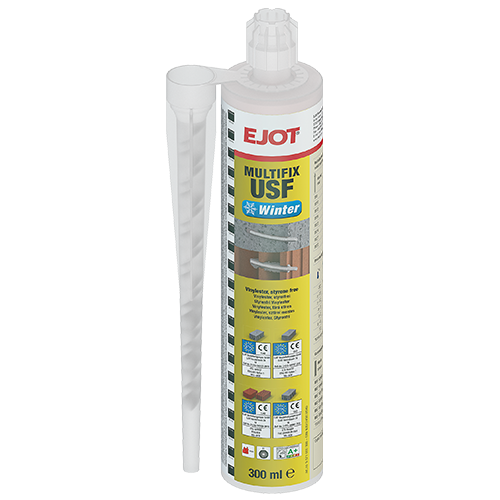

In Kombination mit dem Injektionsmörtel Multifix USF Winter auch bei Temperaturen von bis zu -20°C zu verarbeiten
Lieferumfang
1 EJOT Iso-Bar Set bestehend aus:
Stab aus glasfaserverstärktem Kunststoff mit M12-Anschlussgewinde
Iso-Bar Montagewerkzeug
U-Scheibe Ø 44 mm mit Dichtung, Edelstahl-A4
U-Scheibe für M12-Anschlussgewinde (DIN125) Edelstahl-A4
Sechskantmutter M12 (DIN934) Edelstahl-A4
Mischdüsenverlängerung 200 mm
Iso-Bar-Siebhülse 25x100 mm Stahl (zur Anwendung in Lochsteinen)
*max. Nutzlänge = Dicke der nichttragenden Schichten, z.B. Kleber, Putz, Armierung, Dämmstoff, etc.
Befestigung des Anbauteils : | In die Nutzfläche des Montagelementes |
---|---|
Befestigung des Montageelementes im Untergrund mit : | Injektionsmörtel und Gewindestange |
Befestigung im Montageelement kann erfolgen mit : | Schrauben mit metrischem Gewinde |
Lastkategorie : | Leichte Lasten, Mittelschwere Lasten |
