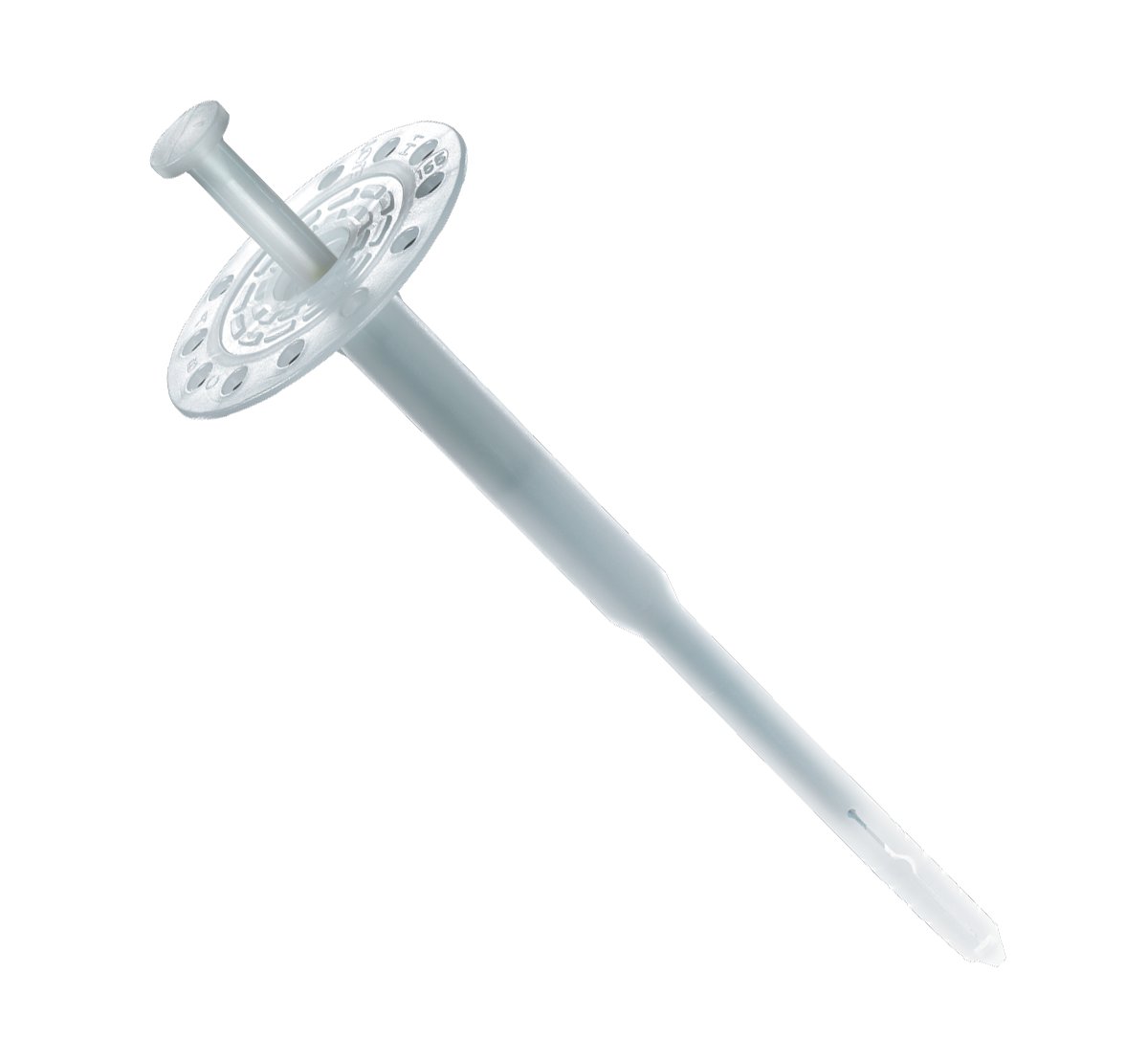

EJOT H1 Universalschlagdübel 95 mm
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Links
ejotherm H1 Universalschlagdübel von EJOT für alle Dämmstoffe zur bündigen und versenkten Montage von WDVS für Beton und Mauerwerk. Der ejotherm H1 hat eine ETA-Zulassung und ist in den Längen 80 bis 300 mm erhältlich.
| Dübeltyp : | Schlagdübel |
|---|
Herstelleranschrift:
EJOT SE & Co. KG
In der Stockwiese 35
57334 Bad Laasphe
Deutschland
+49 2752 908-0
info@ejot.com
ejotherm H1 Universalschlagdübel von EJOT – Der leistungsstarke Universalschlagdübel für Fassadendämmung

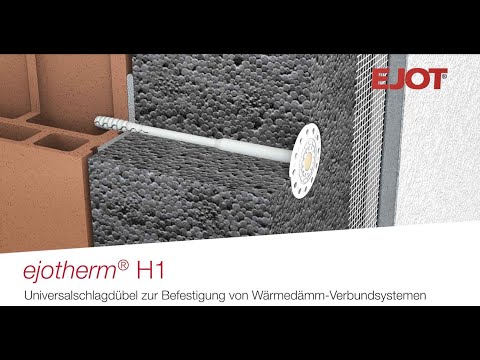

Der ejotherm H1 Universalschlagdübel von EJOT ist ein innovativer Schlagdübel für die sichere und dauerhafte Befestigung von Wärmedämmverbundsystemen (WDVS). Durch seine hohe Tragfähigkeit, einfache Montage und universelle Einsetzbarkeit in verschiedenen Untergründen ist der Dübel die ideale Wahl für Fachbetriebe im Bauwesen.
Vorteile des ejotherm H1 Universalschlagdübel von EJOT
- Universell einsetzbar: Geeignet für Beton, Ziegel, Porenbeton und weitere Untergründe
- Einfache und schnelle Verarbeitung: Keine Vorbohrung in vielen Untergründen erforderlich
- Reduzierte Setztiefe: Ermöglicht eine zeitsparende Montage
- Hochwertige Materialqualität: Robuster Kunststoff mit hoher Widerstandsfähigkeit
- Minimierung von Wärmebrücken: Optimiertes Design für eine energieeffiziente Montage
ETA-Zulassung
Eine ETA-Zulassung ist eine Europäische Technische Bewertung (European Technical Assessment), die die technische Brauchbarkeit eines Bauproduktes bestätigt. In Deutschland werden diese ETA-Zulassungen vom Deutschen Institut für Bautechnik (DIBt) erteilt. Die Zulassungs-Nr. des ejotherm H1 Universalschlagdübel von EJOT lautet: ETA-11/0192
Technische Eigenschaften des ejotherm H1 Universalschlagdübel von EJOT
| Eigenschaft | |
|---|---|
| Dübeldurchmesser | 8 mm |
| Tellerdurchmesser | 60 mm |
| Bohrlochtiefe (h₁) | ≥ 35 mm |
| Verankerungstiefe (hₑf) | ≥ 25 mm |
| Punktbezogener Wärmedurchgangskoeffizient (χ) | 0,001 W/K |
| Nutzungskategorien | A, B, C, D, E |
| Europäische Technische Bewertung (ETA) | ETA-11/0192 |
Tragfähigkeiten je nach Untergrund
| Untergrund | Charakteristische Last (kN) |
|---|---|
| Normalbeton C 12/15 | 0,9 kN |
| Normalbeton C 16/20 – C 50/60 | 1,2 kN |
| Mauerziegel (Mz) | 1,2 kN |
| Kalksandvollstein (KS) | 1,2 kN |
| Hochlochziegel (Hlz) ≥ 1,2 kg/dm³ | 0,75 kN |
| Hochlochziegel (Hlz) ≥ 0,9 kg/dm³ | 0,6 kN |
| Kalksandlochstein (KSL) | 1,2 kN |
Verfügbare Größen des ejotherm H1
| Bestellbezeichnung | Artikelnummer | Teller-Ø (mm) | Dübel-Ø (mm) | Länge (mm) | VPE (Stück) |
|---|---|---|---|---|---|
| ejotherm H1 95 | 8744095400 | 60 | 8 | 95 | 100 |
| ejotherm H1 115 | 8744115400 | 60 | 8 | 115 | 100 |
| ejotherm H1 135 | 8744135400 | 60 | 8 | 135 | 100 |
| ejotherm H1 155 | 8744155400 | 60 | 8 | 155 | 100 |
| ejotherm H1 175 | 8744175400 | 60 | 8 | 175 | 100 |
| ejotherm H1 195 | 8744195400 | 60 | 8 | 195 | 100 |
| ejotherm H1 215 | 8744215400 | 60 | 8 | 215 | 100 |
| ejotherm H1 235 | 8744235400 | 60 | 8 | 235 | 100 |
| ejotherm H1 255 | 8744255400 | 60 | 8 | 255 | 100 |
| ejotherm H1 275 | 8744275400 | 60 | 8 | 275 | 100 |
| ejotherm H1 295 | 8744295400 | 60 | 8 | 295 | 100 |
| ejotherm H1 315 | 8744315400 | 60 | 8 | 315 | 100 |
Anwendungsbereiche
- Wärmedämmverbundsysteme (WDVS)
- Fassadendämmung
- Montage von Dämmplatten
- Befestigung auf Beton, Ziegel, Kalksandstein und Porenbeton
- Anwendungen im Neubau und in der Sanierung
Montageanleitung – So setzen Sie den ejotherm H1 richtig ein

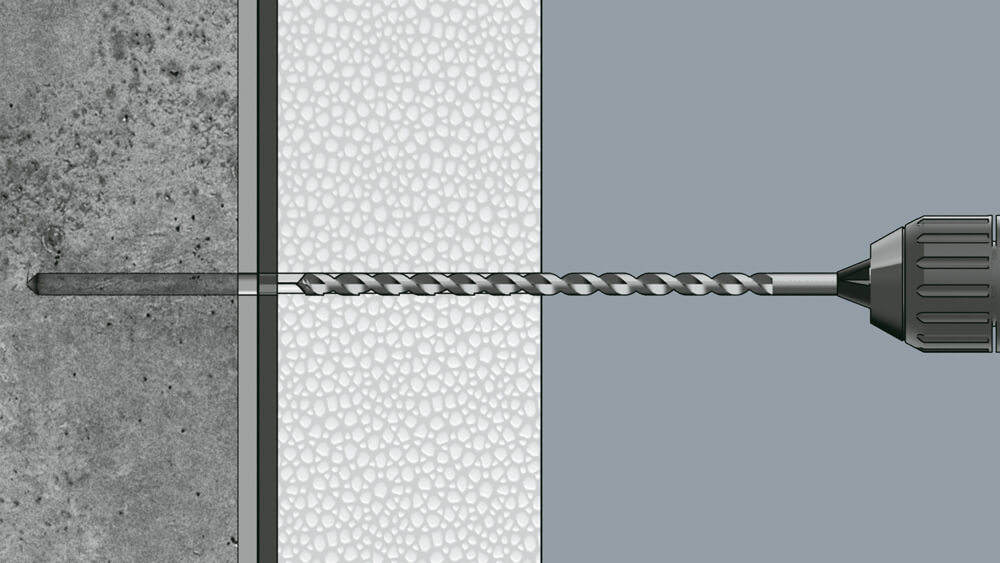

- Bohrloch vorbereiten: Bohrdurchmesser: 8 mm, Bohrtiefe: mindestens 35 mm, Bohrstaub entfernen

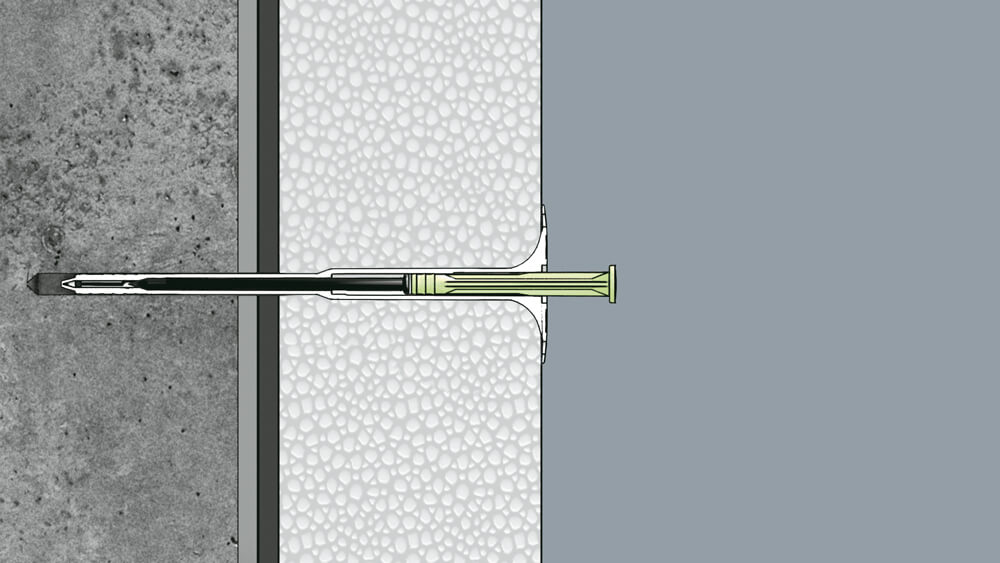

- Dübel setzen: Mit dem Teller flächenbündig in das Bohrloch einsetzen

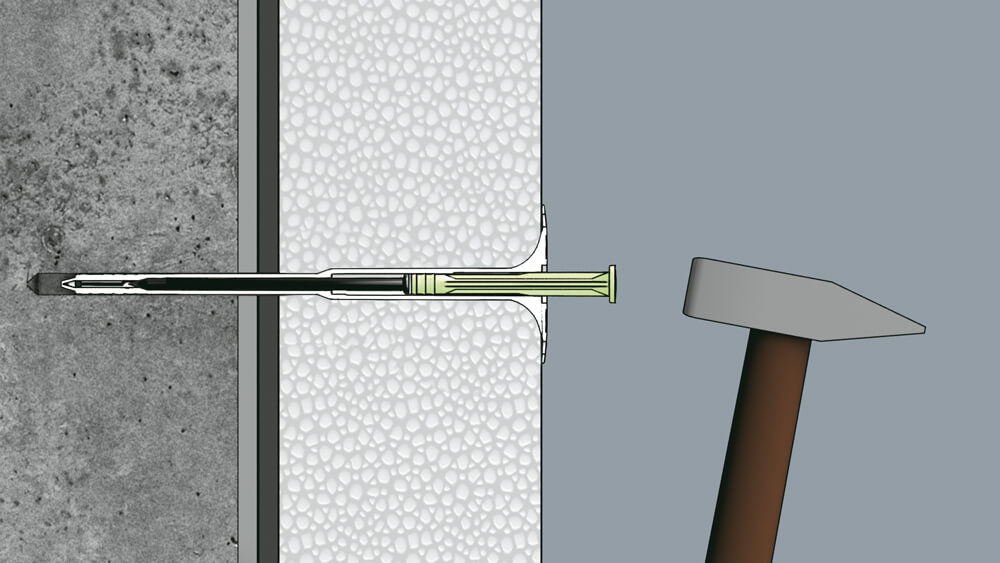

- Nagel einschlagen: Den vormontierten Nagel mit einem Hammer einschlagen

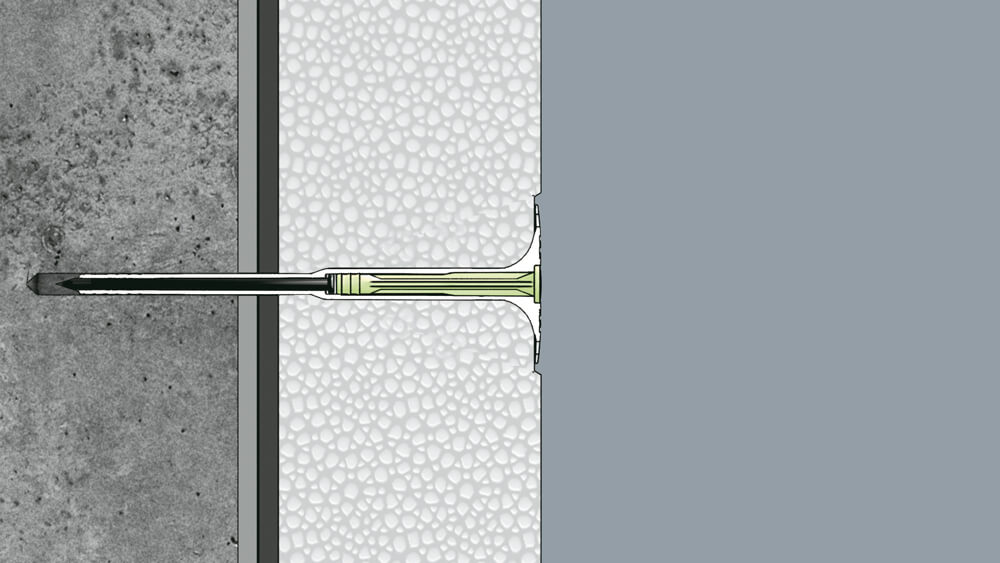

- Kontrolle: Überprüfung des sicheren Sitzes
Der ejotherm H1 ist die ideale Lösung für eine langlebige und stabile Dämmstoffbefestigung. Dank der universellen Einsetzbarkeit und der geprüften Qualität (ETA-11/0192) bietet der Dübel eine zukunftssichere Lösung für Fachbetriebe im Bauwesen.
Hinweis zur Qualitätssicherung
- Der ejotherm H1 ist nach ETA-11/0192 zertifiziert.
- Strenge Qualitätskontrollen garantieren eine lange Lebensdauer.
- Alle Angaben basieren auf Herstellerangaben und unterliegen laufender Prüfung.
