Dosteba Tragwinkel

Tragwinkel für die Befestigung von Anbauteilen wie Führungsschienen für Schiebeläden, Geländern an französischen Balkonen, Geländermontagen an Gebäudeecken und Kloben für Fensterläden in gedämmten Fassaden (WDVS). Tragwinkel haben zwei wichtige Funktionen für die Befestigung von Anbauteilen an gedämmten Fassaden (WDVS):

Lastabtragung: Tragwinkel dienen der sicheren Übertragung von Punktlasten durch die Dämmschicht auf den tragenden Untergrund, z.B. Mauerwerk oder Beton.

Vermeidung von Wärmebrücken: Durch die Konstruktion der Tragwinkel und die verwendeten Materialien werden Wärmebrücken vermieden bzw. minimiert.

Dosteba Tragwinkel TRA-WIK-PU zur Befestigung von Geländern an Gebäudeecken und französischen Balkonen, Kloben für Fensterläden, Führungsschienen für Schiebeläden etc. in Wärmedämmverbundsystemen (WDVS).

Der Tragwinkel TRA-WIK-PU mit ETA-Zulassung von Dosteba eignet sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die TRA-WIK-PU bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit drei eingeschäumten Unterlegsscheiben, die zum kraftschlüssigen Verschrauben mit dem Untergrund dienen. Des Weiteren verfügen die TRA-WIK-PU über ein 20mm Raster, welches ein direktes ablängen auf der Baustelle auf die gewünschte Länge ermöglicht. Das Montageobjekt kann mit einer RAMPA Einschraubmuffe (mit innenliegenden metrischem Gewinde) oder bei leichten Lasten mit einer Holzschraube befestigt werden. AnwendungsbereicheFür die Montage von Kloben und Geländer. ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 60 - 300 mmNutzfläche in der Laibung: abhängig von der Dicke (siehe Eigenschaften)Nutzfläche auf der Fassadenfläche: 85 x 20 mmLochabstand: 100 x 100 mmRaumgewicht PU: 550 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-PU Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-PULangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-PUGewindestange FIS A M8x150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-PUGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. ETA-21/0723 für die Typen 80 - 200 mm

Dosteba Tragwinkel TRA-WIK-PU mit ETA-Zulassung - von 60 bis 300 mm

34,74 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Dosteba Tragwinkel TRA-WIK-ALU-RF zur Befestigung von Geländern an Gebäudeecken und französischen Balkonen, Kloben für Fensterläden, Führungsschienen für Schiebeläden etc. in Wärmedämmverbundsystemen (WDVS).

Die Dosteba Tragwinkel TRA-WIK-ALU-RF eignen sich für wärmebückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die Tragwinkel bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einem eingeschäumten Stahlblech zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte für die Verschraubung des Montageobjekts. An der Oberfläche gewährleistet eine HPL (high pressure laminate) Compactplatte eine optimale Druckverteilung. Die seperat erhältlichen Unterlagen für den TRA-WIK-ALU-RF bestehen aus faserarmiertem Kunststoff. Sie dienen als Bohr- und Setzlehre für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TRA-WIK-ALU-RF auf der Fassadenseite. AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden sowie Führungsschienen für Schiebeläden ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 100 x 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-ALU-RF Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-ALU-RFLangschaftdübel SXRL 10 x 100 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-ALU-RFGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-ALU-RFGewindestange FIS A M8 x 110 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10-9-648

Dosteba Tragwinkel TRA-WIK-ALU-RF mit DIBt-Zulassung - von 80 bis 300 mm

39,77 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Dosteba Tragwinkel TRA-WIK-ALU-RL zur Befestigung von Geländern an Gebäudeecken und französischen Balkonen, Kloben für Fensterläden, Führungsschienen für Schiebeläden etc. in Wärmedämmverbundsystemen (WDVS).

Mit Hilfe der Dosteba Tragwinkel TRA-WIK-ALU-RL können wärmebückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Die Tragwinkel bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einem eingeschäumten Stahlblech zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte für die Verschraubung des Montageobjekts. An der Oberfläche gewährleistet eine HPL (high pressure laminate) Compactplatte eine optimale Druckverteilung. Die seperat erhältlichen Unterlagen für den TRA-WIK-ALU-RL bestehen aus faserarmiertem Kunststoff. Sie dienen als Bohr- und Setzlehre für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TRA-WIK-ALU-RL an der Laibung. AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden sowie Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 100 x 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-ALU-RL Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-ALU-RLLangschaftdübel SXRL 10 x 100 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-ALU-RLGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-ALU-RLGewindestange FIS A M8 x 110 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10-9-648

Dosteba Tragwinkel TRA-WIK-ALU-RL mit DIBt-Zulassung - von 80 bis 300 mm

58,01 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 5-10 Tage

» Details

Dosteba Tragwinkel TWL-ALU-RF zur Befestigung von Geländern an Gebäudeecken und französischen Balkonen, Kloben für Fensterläden, Führungsschienen für Schiebeläden etc. in Wärmedämmverbundsystemen (WDVS).

Die Tragwinkel TWL-ALU-RF von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden sowie Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlkonsole zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer HPL (high pressure laminate) Compactplatte, welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Die seperat erhältlichen Unterlagen für die TWL-ALU-RF sind ebenfalls aus faserarmiertem Kunststoff. Sie dienen als Bohr und Setzlehren für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TWL-ALU-RF auf der Fassadenseite.AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden und Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 320 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 120 x 100 mmRaumgewicht PU: 450 kg/m3Lieferumfang ohne BefestigungsmaterialTWL-ALU-RFLieferumfang mit Befestigungsmaterial (mechanische Befestigung)TWL-ALU-RFLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40)Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TWL-ALU-RFGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TWL-ALU-RFGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10.9-578

Dosteba Tragwinkel TWL-ALU-RF mit DIBt-Zulassung

58,34 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Dosteba Tragwinkel TWL-ALU-RL zur Befestigung von Geländern an Gebäudeecken und französischen Balkonen, Kloben für Fensterläden, Führungsschienen für Schiebeläden etc. in Wärmedämmverbundsystemen (WDVS).

Die Tragwinkel TWL-ALU-RL von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden sowie Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlkonsole zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer HPL (high pressure laminate) Compactplatte, welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Die seperat erhältlichen Unterlagen sind ebenfalls aus faserarmiertem Kunststoff. Sie dienen als Bohr und Setzlehren für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TWL-ALU-RL an der Laibung.AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden und Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 320 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 120 x 100 mmRaumgewicht PU: 450 kg/m3Lieferumfang ohne BefestigungsmaterialTWL-ALU-RLLieferumfang mit Befestigungsmaterial (mechanische Befestigung)TWL-ALU-RLLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40)Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TWL-ALU-RLGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TWL-ALU-RLGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10.9-578

Dosteba Tragwinkel TWL-ALU-RL mit DIBt-Zulassung

58,34 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Bohr- und Setzlehre/Unterlage für TRA-WIK-ALU-RF / -RL kaufen

Die Dosteba Bohr- und Setzlehre/Unterlage dient als Montagehilfe für den Tragwinkel TWL-ALU-RF und TWL-ALU-RL. Des Weiteren gibt Sie beim Versetzen der Tragwinkel die Klebschichtdicke vor. AnwendungsbereicheFür die Montage der Dosteba TWL-ALU-RFTWL-ALU-RL ProdukteigenschaftenMaterial: faserarmierter KunststoffDicke: 5 mmLochdurchmesser 8 / 10 mm

Bohr- und Setzlehre/Unterlage für TWL-ALU-RF / -RL

3,06 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

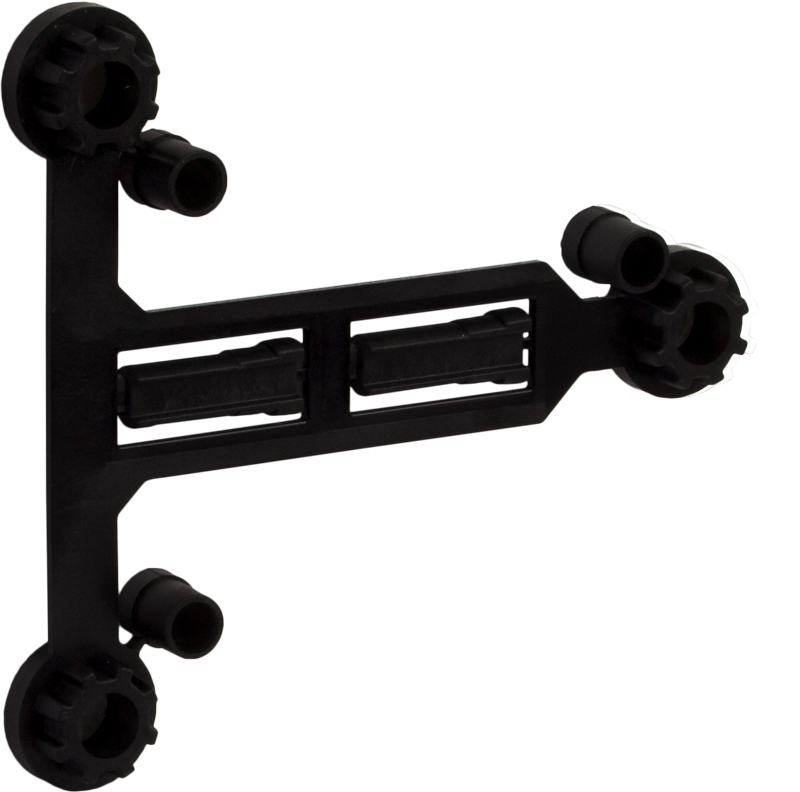

Die Dosteba Bohr- und Setzlehre/Unterlage dient als Montagehilfe für den Tragwinkel TRA-WIK-ALU-RF und TRA-WIK-ALU-RL. Des Weiteren gibt Sie beim Versetzen der Tragwinkel die Klebschichtdicke vor. AnwendungsbereicheFür die Montage der Dosteba TRA-WIK-ALU-RF / TRA-WIK-ALU-RL ProdukteigenschaftenMaterial: faserarmierter KunststoffDicke: 5 mmLochdurchmesser: 8 / 10 mm

Bohr- und Setzlehre/Unterlage für TRA-WIK-ALU-RF / -RL

2,95 €* / Stück

1 Stück

» Details

Mit Hilfe dieser Dosteba Setzlehre können das Klobentrageelement K1-PE und der Tragwinkel TRA-WIK-PU einfach und exakt versetzt werden. Das gewünschte Rahmensichtmaß ist dank einer übersichtlichen Skale einfach und präzise einstellbar. Das Montageelement und die Setzlehre werden durch einfaches aufschieben miteinander verbunden. Durch die Anwendung der Setzlehre wird eine genaue Positionierung und Ausrichtung bei der Montage gewährleistet. AnwendungsbereicheFür die Montage der folgenden Dosteba Montageelemente:Klobentragelement K1-PETragwinkel TRA-WIK-PU

Setzlehre für K1-PE und TRA-WIK-PU

111,64 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

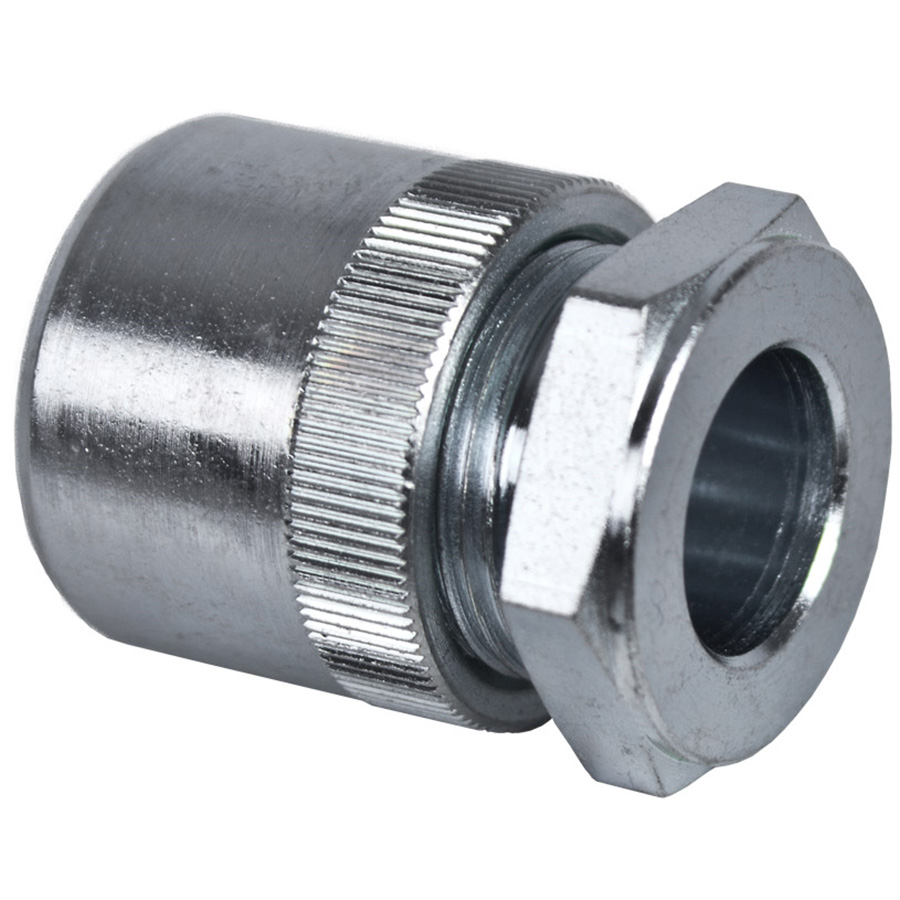

Tragwinkel müssen kraftschlüssig und druckfest mit dem Untergrund verankert sowie Dämmplattenbündig ausgerichtet werden. Der Klebemörtel erfüllt diese Funktion bestens, ist jedoch sehr zeitaufwendig und nicht bei allen Anwendungen möglich. Mit dem Stellfuß für TRA-WIK-ALU-RF / -RL und TWL-ALU-RF / -RL von Dosteba entfällt die zeitaufwenige Verklebung, da die Ausrichtung mit Hilfe der Stellfüße erfolgt. Bei Untergründen mit ungenügender Druckfestigkeit, kann die Auflagefläche mit Unterlegscheiben erhöht werden. Pro Tragwinkel werden drei Stellfüße benötigt. Anwendungsbereiche Stellfuß für TRA-WIK-ALU-RF / -RL und TWL-ALU-RF / -RL Für die Montage der folgenden Dosteba Tragwinkel:TRA-WIK-ALU-RF TRA-WIK-ALU-RL TWL-ALU-RF TWL-ALU-RL ProdukteigenschaftenMaterial: Stahl verzinktDurchmesser außen: 20 mmDurchmesser innen: 11 mmVerstellbereich: 5 - 15 mmWerkzeugaufnahme: SW 19 mm Die Lieferung erfolgt inkl. flachem Gabelschlüssel.

Stellfuß für TRA-WIK-ALU-RF / -RL und TWL-ALU-RF / -RL

4,70 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Adapterkonsole für Dosteba TRA-WIK und TWL-ALU Steigern Sie die Flexibilität Ihrer Montageprojekte mit unserer Adapterkonsole für Dosteba TRA-WIK-ALU-RF , TRA-WIK-ALU-RL , TWL-ALU-RF und TWL-ALU-RL . Entwickelt, um den Anforderungen von Untergründen mit einem größeren Achsabstand der Schrauben als 100 mm gerecht zu werden, bietet diese Konsole eine zuverlässige Lösung für Ihre Befestigungsbedürfnisse. Alternativ sind die Adapterkonsole TRA-WIK und TWL-ALU bei vorgesetzten Fenstern und Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände erhältlich. Eigenschaften und Vorteile der Adapterkonsole für Dosteba TRA-WIK und TWL-ALU Anpassungsfähigkeit: Ideal für Projekte, bei denen Standardbefestigungslösungen nicht ausreichen. Inklusive Befestigungsmaterial: Für die Befestigung des Tragwinkels an die Adapterkonsole, vereinfacht die Installation. Hohe Kompatibilität: Passend für Dosteba TRA-WIK-ALU-RF , TRA-WIK-ALU-RL , TWL-ALU-RF und TWL-ALU-RL . Anwendungsbereiche Adapterkonsole für Dosteba TRA-WIK und TWL-ALU Die Adapterkonsole ist eine essenzielle Komponente für Montagearbeiten in Bereichen, die einen größeren Achsabstand erfordern. Sie ist vielseitig einsetzbar und unterstützt die Installation von Tragwinkeln in einer Vielzahl von Bauprojekten. Installation und Montage Adapterkonsole für Dosteba TRA-WIK und TWL-ALU Zuerst erfolgt die Montage des Tragwinkels auf die Adapterkonsolen. Danach erfolgt die Montage der Adapterkonsolen mit dem vormontierten Tragwinkel auf dem Untergrund. Die Installation der Adapterkonsole ist durch das mitgelieferte Befestigungsmaterial für den Tragwinkel unkompliziert. Hinweis: Der Tragwinkel und Befestigungsmaterial zur Befestigung der Adapterkonsole im Untergrund sind nicht enthalten. Für die Befestigung im Untergrund werden zusätzlich Injektions-Gewindestangen FIS A M10 x 150 und bei Bedarf Injektions-Ankerhülsen FIS H 16 x 85 K benötigt. Technische Spezifikationen Adapterkonsole für Dosteba TRA-WIK und TWL-ALU Achsabstand der Schrauben: >100 mm Kompatibilität: Dosteba TRA-WIK® und TWL® Material: Hochwertiges Aluminium für Langlebigkeit und Stabilität Jetzt die Adapterkonsole für Dosteba TRA-WIK und TWL-ALU bestellen Verlassen Sie sich auf die Adapterkonsole für Dosteba TRA-WIK® und TWL®, um Ihre Montageanforderungen mit größerem Achsabstand effizient und zuverlässig zu erfüllen. Besuchen Sie unseren Online-Shop, um dieses essenzielle Befestigungselement zu erwerben und profitieren Sie von unserem umfassenden Sortiment sowie unserem exzellenten Kundenservice.

Adapterkonsole TRA-WIK und TWL

14,96 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Original Dosteba Adapterkonsole für TRA-WIK und TWL-ALU bei vorgesetzten Fenstern Maximieren Sie die Effizienz Ihrer Fensterinstallation mit der Original Dosteba Adapterkonsole für TRA-WIK-ALU-RF , TRA-WIK-ALU-RL , TWL-ALU-RF und TWL-ALU-RL , speziell entworfen für den Einsatz bei vorgesetzten Fensterrahmen. Diese Konsole ist die ideale Wahl für eine stabile und sichere Montage. Alternativ sind die Adapterkonsole TRA-WIK und TWL-ALU und Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände erhältlich. Unverzichtbar für Ihre Fenstermontage: Adapterkonsole für TRA-WIK und TWL-ALU Hohe Kompatibilität: Perfekt abgestimmt auf TRA-WIK® und TWL® Systeme, garantiert eine nahtlose Integration in Ihr Projekt. Inklusive Befestigungsmaterial: Alles, was Sie für die Befestigung des Tragwinkels an die Adapterkonsole benötigen, ist im Lieferumfang enthalten, um Ihnen eine einfache Installation zu ermöglichen. Vielseitige Anwendung: Entwickelt für die Anforderungen bei aufgesetzten Fensterrahmen, bietet flexible Lösungen für Ihre Bauprojekte. Hinweis: Der Tragwinkel und Befestigungsmaterial zur Befestigung der Adapterkonsole im Untergrund sind nicht enthalten. Für die Befestigung im Untergrund können beispielsweise Injektions-Gewindestangen FIS A M10 x 150 und bei Bedarf Injektions-Ankerhülsen FIS H 16 x 85 K verwendet werden. Warum die Original Dosteba Adapterkonsole für TRA-WIK und TWL-ALU wählen? Die Wahl der richtigen Befestigungskomponenten ist entscheidend für die Langlebigkeit und Sicherheit Ihrer Fensterinstallationen. Unsere Adapterkonsole bietet nicht nur eine robuste Verankerung, sondern auch eine einfache Handhabung und Montage. Technische Details Adapterkonsole für TRA-WIK und TWL-ALU Die Original Dosteba Adapterkonsole ist spezifisch für die Verwendung mit TRA-WIK®-ALU-RF / -RL und TWL®-ALU-RF / -RL Systemen konzipiert und umfasst alle notwendigen Komponenten für eine zuverlässige Installation. Vorteile der Adapterkonsole für TRA-WIK und TWL-ALU auf einen Blick Stabilität und Sicherheit für Ihre Fensterinstallationen. Einfache Montage dank mitgeliefertem Befestigungsmaterial. Speziell für aufgesetzte Fensterrahmen entwickelt. Jetzt Ihre Adapterkonsole für TRA-WIK und TWL-ALU bestellen Vertrauen Sie auf die Original Dosteba Adapterkonsole für TRA-WIK® und TWL® bei vorgesetzten Fenstern, um Ihre Projekte auf das nächste Level zu bringen. Besuchen Sie unseren Online-Shop, um dieses essenzielle Befestigungselement zu erwerben und profitieren Sie von unserem umfangreichen Sortiment und erstklassigem Kundenservice.

Adapterkonsole TRA-WIK® und TWL® bei vorgesetzten Fenstern

23,82 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

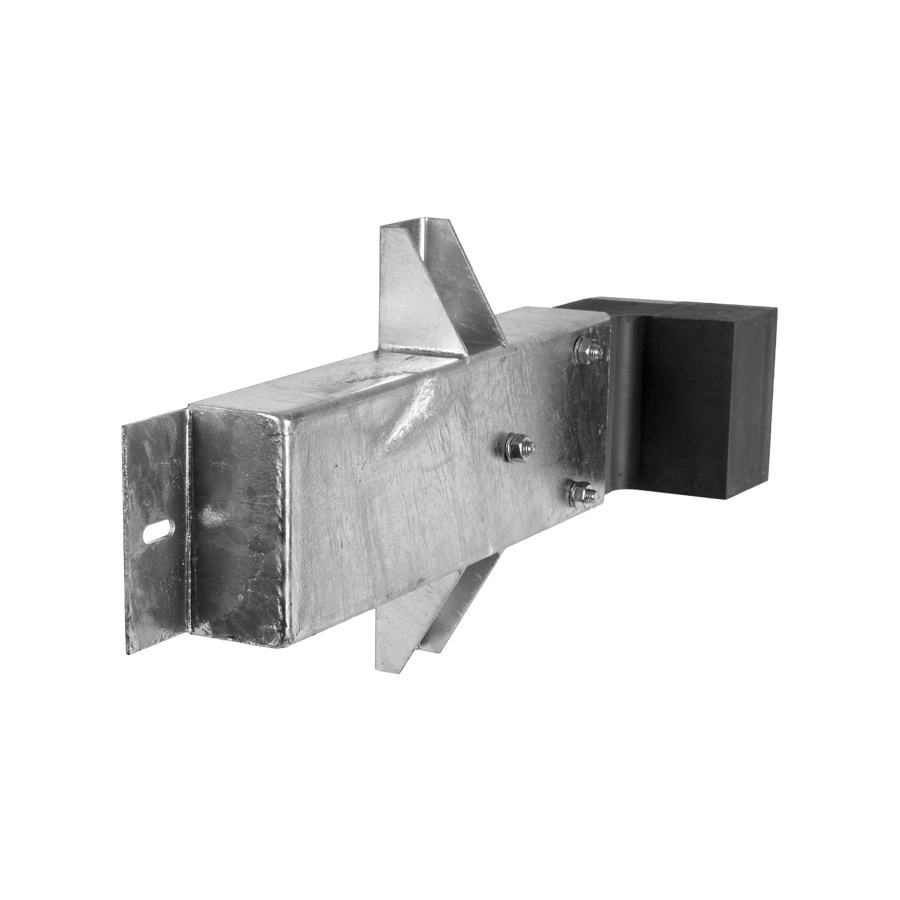

Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände Erweitern Sie Ihre Montagemöglichkeiten mit unserer Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände. Perfekt abgestimmt auf TRA-WIK-ALU-RF , TRA-WIK-ALU-RL , TWL-ALU-RF und TWL-ALU-RL , bietet diese Konsole eine robuste und zuverlässige Lösung für Projekte, die einen größeren Überstand erfordern. Alternativ sind die Adapterkonsole TRA-WIK und TWL-ALU und Adapterkonsole TRA-WIK und TWL-ALU bei vorgesetzten Fenstern erhältlich. Optimale Lösung für anspruchsvolle Projekte: Adapterkonsole TRA-WIK und TWL-ALU Speziell entwickelt für TRA-WIK-ALU-RF , TRA-WIK-ALU-RL , TWL-ALU-RF und TWL-ALU-RL , um eine nahtlose Integration und maximale Stabilität zu gewährleisten. Erhöhte Flexibilität bei der Montage, ermöglicht die Anpassung an verschiedenste Projektanforderungen. Inklusive Befestigungsmaterial für eine einfache und sichere Installation. Anwendungsbereiche Adapterkonsole TRA-WIK und TWL-ALU Die Adapterkonsole für größere Überstände ist ideal für eine Vielzahl von Anwendungen, einschließlich Fassadenbau, Werbetechnik und anderen Konstruktionen, die eine erweiterte Befestigungslösung benötigen. Montage und Installation Adapterkonsole TRA-WIK und TWL-ALU Die Montage der Adapterkonsole ist dank des mitgelieferten Befestigungsmaterials einfach und schnell. Für eine optimale Leistung empfehlen wir die Befolgung der Installationsanleitungen, die mit dem Produkt geliefert werden. Hinweis: Der Tragwinkel und Befestigungsmaterial zur Befestigung der Adapterkonsole im Untergrund sind nicht enthalten. Für die Befestigung im Untergrund können beispielsweise Injektions-Gewindestangen FIS A M10 x 150 und bei Bedarf Injektions-Ankerhülsen FIS H 16 x 85 K verwendet werden. Technische Spezifikationen Adapterkonsole TRA-WIK und TWL-ALU Kompatibilität: Entworfen für TRA-WIK®-ALU-RF / -RL und TWL®-ALU-RF / -RL. Material: Hochwertige Materialien für Langlebigkeit und Widerstandsfähigkeit. Enthält: Komplettes Befestigungsmaterial für die Montage. Bestellen Sie Ihre Adapterkonsole TRA-WIK und TWL-ALU noch heute Nutzen Sie die Vorteile unserer Adapterkonsole TRA-WIK® und TWL® für größere Überstände und bringen Sie Ihre Projekte auf das nächste Level. Besuchen Sie unseren Online-Shop, um dieses essenzielle Befestigungselement zu erwerben und profitieren Sie von unserem umfangreichen Sortiment und exzellentem Kundenservice.

Adapterkonsole TRA-WIK® und TWL® für größere Überstände

Preis auf Anfrage

1 Stück

Sofort verfügbar, Lieferzeit: ca. 5-10 Tage

» Details

Entdecken Sie die Sechskantholzschraube für TRA-WIK-PU Sind Sie auf der Suche nach einer zuverlässigen Lösung für die Verschraubung von Geländern, Handläufen und ähnlichen Konstruktionen in den TRA-WIK-PU? Die Sechskantholzschraube für TRA-WIK-PU aus unserem Shop bietet Ihnen die Qualität und Haltbarkeit, die Sie für Ihre Projekte benötigen. Anwendungsbereiche der Sechskantholzschraube Diese speziell entwickelte Schraube ist ideal für eine Vielzahl von Anwendungen geeignet. Hier sind einige Beispiele, wie Sie unsere Sechskantholzschraube einsetzen können: Verschraubung von Geländern und Handläufen Befestigung von Holzelementen in den TRA-WIK-PU Installation von dekorativen und funktionalen Holzstrukturen Warum unsere Sechskantholzschraube wählen? Unsere Schraube bietet nicht nur eine ausgezeichnete Festigkeit und Zuverlässigkeit, sondern auch eine einfache Installation. Mit dem Sechskantkopf können Sie eine sichere und dauerhafte Verbindung zwischen den Materialien herstellen. Zudem ist die Schraube aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und Widerstandsfähigkeit gegen Witterungseinflüsse garantieren. Technische Spezifikationen Material: Hochwertiger Stahl Kopfform: Sechskant Anwendungsbereiche: Verschraubung in TRA-WIK-PU

Sechskantholzschraube für TRA-WIK-PU

1,64 €* / Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Sechskantmutter für Adapterkonsole TRA-WIK® und TWL® Optimieren Sie Ihre Montagearbeiten mit unserer hochwertigen Sechskantmutter, speziell entwickelt für die perfekte Kompatibilität mit Adapterkonsolen TRA-WIK® und TWL®. Diese Sechskantmuttern gewährleisten eine sichere und zuverlässige Verbindung Ihrer Montagesysteme. Hochwertige Materialqualität und Verarbeitung Langlebigkeit: Gefertigt aus robustem Material, bieten unsere Sechskantmuttern eine ausgezeichnete Korrosionsbeständigkeit und Langlebigkeit. Zuverlässige Leistung: Dank der präzisen Fertigung sichern diese Muttern eine feste und dauerhafte Verbindung. Anwendungsbereiche Sechskantmutter Die Sechskantmutter ist ideal für die Verwendung mit Adapterkonsolen Adapterkonsole TRA-WIK und TWL-ALU , Adapterkonsole TRA-WIK und TWL-ALU bei vorgesetzten Fenstern und Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände. Sie eignet sich hervorragend für diverse Montageprojekte in Industrie und Handwerk sowie für Heimwerker. Technische Spezifikationen Sechskantmutter Unsere Sechskantmuttern sind in verschiedenen Größen erhältlich, um eine breite Palette von Anwendungsanforderungen zu erfüllen. Jede Mutter ist für höchste Belastbarkeit und Zuverlässigkeit ausgelegt. Vorteile unserer Sechskantmutter Optimale Passform für Adapterkonsole TRA-WIK und TWL-ALU , Adapterkonsole TRA-WIK und TWL-ALU bei vorgesetzten Fenstern und Adapterkonsole TRA-WIK und TWL-ALU für größere Überstände, sorgt für eine problemlose Installation. Hochwertiges Material gewährleistet Langlebigkeit unter verschiedenen Umweltbedingungen. Einfache Handhabung und Installation mit gängigen Werkzeugen. Jetzt Sechskantmuttern bestellen Verlassen Sie sich auf die Qualität unserer Sechskantmuttern für Ihre Adapterkonsole TRA-WIK® und TWL®. Besuchen Sie unseren Online-Shop, um das ideale Produkt für Ihr Projekt auszuwählen und profitieren Sie von unserem umfangreichen Sortiment und hervorragendem Kundenservice.

Sechskantmutter für TRA-WIK und TWL

0,44 €* / Stück

1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

» Details

Dosteba Tragwinkel im Überblick

TRA-WIK-PU

Zur Befestigung mittelschwerer Anbauteile:

Geländern an französischen Balkonen
Geländermontagen an Gebäudeecken

Mit ETA-Zulassung

Grundfläche: 280 x 125 mm
Nutzfläche in der Laibung: 100 x 85 / 160 x 85 mm
Typen: 140 / 200 mm

Die TRA-WIK-PU eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

Tragwinkel TRA-WIK-PU bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit drei eingeschäumten Unterlegscheiben.

Tragwinkel TRA-WIK-ALU-RF

Zur Befestigung mittelschwerer Anbauteile:

Führungsschienen für Schiebeläden
Geländern an französischen Balkonen
Geländermontagen an Gebäudeecken
Kloben für Fensterläden

Mit ETA-Zulassung

Grundfläche: 280 x 125 mm
Nutzfläche: 97 x 45 mm
Typen: 80 bis 300 mm

Die Tragwinkel TRA-WIK-ALU-RF eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

Tragwinkel TRA-WIK-ALU-RF bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verbindung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

Tragwinkel TRA-WIK-ALU-RL

Zur Befestigung mittelschwerer Anbauteile:

Geländern an französischen Balkonen
Geländermontagen an Gebäudeecken

Mit ETA-Zulassung

Grundfläche: 280 x 125 mm
Nutzfläche: 97 x 45 mm
Typen: 80 bis 300 mm

Die Tragwinkel TRA-WIK-ALU-RL eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

Tragwinkel TRA-WIK-ALU-RL bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verbindung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

Tragwinkel TWL-ALU-RF

Zur Befestigung mittelschwerer Anbauteile:

Führungsschienen für Schiebeläden
Geländern an französischen Balkonen
Geländermontagen an Gebäudeecken
Kloben für Fensterläden

Mit ETA-Zulassung

Grundfläche: 320 x 125 mm
Nutzfläche: 97 x 45 mm
Typen: 80 bis 300 mm

Die Tragwinkel TWL-ALU-RF eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

Die Tragwinkel TWL-ALU-RF bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Befestigungsuntergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

Tragwinkel TWL-ALU-RL

Zur Befestigung mittelschwerer Anbauteile:

Geländern an französischen Balkonen
Geländermontagen an Gebäudeecken

Mit ETA-Zulassung

Grundfläche: 320 x 125 mm
Nutzfläche: 97 x 45 mm
Typen: 80 bis 300 mm

Die Tragwinkel TWL-ALU-RL eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

Die Tragwinkel TWL-ALU-RL bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Befestigungsuntergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

Wofür werden Tragwinkel bei WDVS verwendet?

Tragwinkel bei WDVS (Wärmedämmverbundsystemen) werden verwendet, um konstruktive Bauteile zu befestigen oder Lasten aufzunehmen, ohne dabei die Funktion der Wärmedämmung zu beeinträchtigen. Sie kommen typischerweise dort zum Einsatz, wo zusätzliche Bauteile außen an der gedämmten Fassade (WDVS) befestigt werden müssen, etwa:

Fensterbänke
Balkonbrüstungen
Konsolen oder Vordächer
Außenleuchten
Fallrohre oder Rohrleitungen
Briefkästen oder Markisen

Hauptfunktionen der Tragwinkel im WDVS:

Tragwinkel dienen der sicheren Übertragung von Punktlasten durch die Dämmschicht auf den tragenden Untergrund, z.B. Mauerwerk oder Beton. Gleichzeitig wird durch geeignete Materialien und konstruktive Maßnahmen verhindert, dass über den Tragwinkel Wärmebrücken entstehen. Sie werden in der Regel mit systemgeprüften Befestigungslösungen kombiniert.

Tipps zur Verwendung von Tragwinkeln:

Die Tragwinkel müssen zum vorhandenen WDVS-kompatibel sein.
Die Vermeidung von Feuchteeintritt durch fachgerechtes Abdichten ist essenziell.
Es ist auf eine thermisch getrennte Befestigung zu achten, um Wärmebrücken zu minimieren.
