Dosteba Befestigungselemente

Befestigungselemente zur Befestigung verschiedener Anbauteile wie Briefkästen, Geländer, Aussenleuchten, Markisen, Rohrschellen, Vordächer in gedämmten Fassaden (WDVS).

Filter

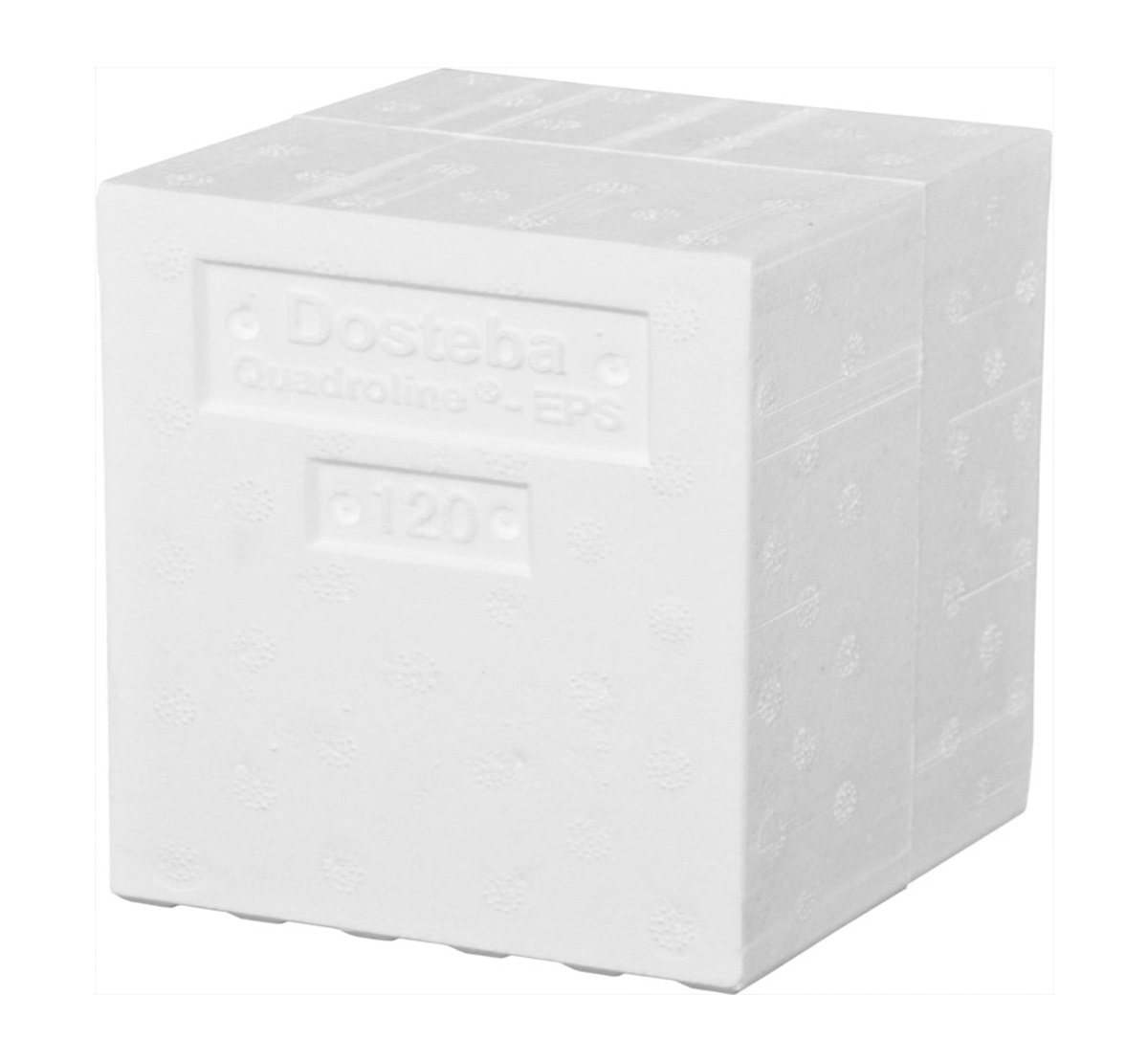

Die Dosteba Montagequader Quadroline-EPS eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Zudem eignen sich die Montagequader Quadroline-EPS als Druckunterlage für mittelschwere Lasten. Für die Montage eignen sich Holz oder Blechschrauben sowie solche mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Sie sind in zwei unterschiedlichen Größen erhältlich.AnwendungsbereicheFür die Montage von Rohrschellen für Dachwasserabläufe, Rückhalter und Vorreiber für Fensterläden sowie Briefkästen und Werbetafeln ProdukteigenschaftenGrundfläche: 100 x 100 mm / 150 x 100 mmNutzfläche: 80 x 80 mm / 130 x 80 mmDicken: 60 - 300 mmRaumgewicht EPS: 170 kg/m3
Dosteba Montagequader Quadroline-EPS - von 60 bis 300 mm

9,72 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Universalmontageplatte UMP-ALU-Q zur Befestigung von Anbauteilen wie Aussenleuchten, Führungsschienen, Handläufen und Geländern sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die UMP-ALU-Q hat eine quadratische Grundfläche von 138 x 138 mm und ist in Dicken von 60 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Dosteba Universalmontageplatte UMP-ALU-Q - von 60 bis 300 mm

54,18 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Schwerlastkonsole SLK-ALU-TR zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TR hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.
Dosteba Schwerlastkonsole SLK-ALU-TR - von 80 bis 300 mm

130,21 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Klobentragelement K1-PE Das Dosteba Klobentragelement K1-PE dient zur Befestigung von Kloben (Flansch- und Schraubkloben) für Fensterläden, Klappläden und Führungsschienen für Schiebeläden an gedämmten Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Kloben für Fensterläden, Klappläden und Führungsschienen für Schiebeläden - mit dem Dosteba Klobentragelement K1-PE befestigen Sie leichte Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen. Das Dosteba Klobentragelement K1-PE ist mit und ohne Befestigungsmaterial erhältlich.
Dosteba Klobentragelement K1-PE - von 60 bis 200 mm

28,73 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

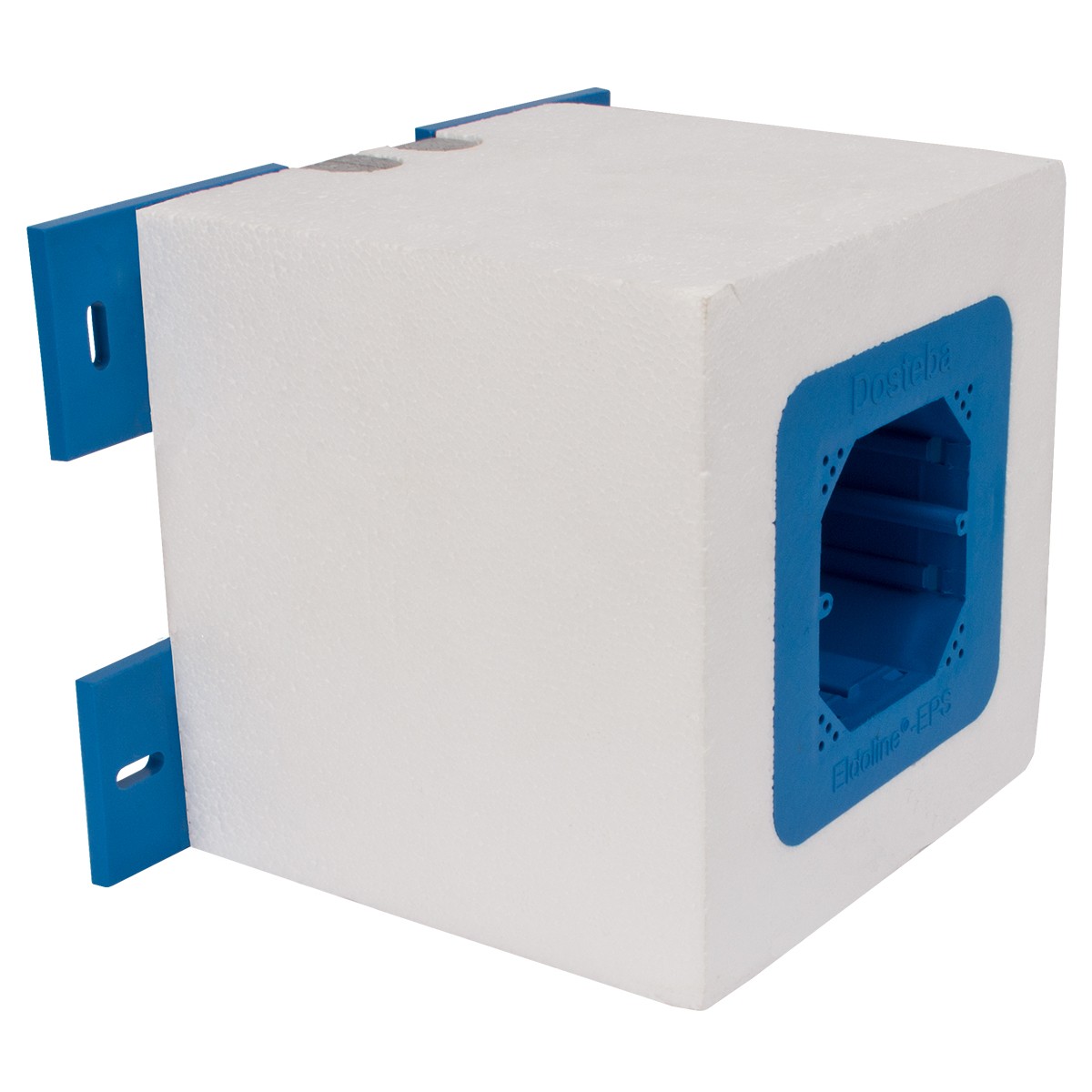

Dosteba Elektrodose Eldoline Größe 1 in 150 x 150 mm, EPS – Ihre ideale Lösungfür die Installation von Elektroanschlüssen in Wärmedämmverbundsystemen (WDVS) Umbau zum Geräteträger möglich mit Gerätehalter für Eldoline EPS Elektrodosen Artikelnummer: 6006551 Die Dosteba Elektrodose Eldoline EPS bietet eine maßgeschneiderte Lösung für die sichere und wärmebrückenfreie Installation von Elektrodosen in Wärmedämmverbundsystemen (WDVS). Mit dieser hochwertigen Elektrodose können Sie problemlos elektrische Installationen in gedämmten Fassaden oder Wänden vornehmen, ohne die Dämmleistung zu beeinträchtigen. Das Produkt ist speziell dafür entwickelt worden, Kabelverbindungen und Anschlüsse stabil und sicher in Wärmedämmsystemen zu integrieren und bietet gleichzeitig Schutz vor Witterungseinflüssen und mechanischen Belastungen. Was ist die Dosteba Elektrodose Eldoline EPS? Die Dosteba Elektrodose Eldoline EPS ist eine hochwertige Elektrodose, die speziell für den Einsatz in Wärmedämmverbundsystemen entwickelt wurde. Sie besteht aus expandiertem Polystyrol (EPS), das für seine hervorragenden Dämmeigenschaften bekannt ist. Die Elektrodose ermöglicht eine sichere und einfache Installation von Elektroanschlüssen und Steckdosen in gedämmten Fassaden, ohne Wärmebrücken zu verursachen. Dadurch bleibt die Energieeffizienz der gedämmten Fläche erhalten. Die Dosteba Elektrodose Eldoline EPS ist ideal für die Integration von Elektroinstallationen wie Lampen, Bewegungsmeldern oder Steckdosen in Fassaden mit Wärmedämmung. Sie gewährleistet nicht nur eine zuverlässige Montage, sondern schützt die Elektroanschlüsse auch vor äußeren Einflüssen wie Feuchtigkeit oder Temperaturschwankungen. Die Vorteile der Dosteba Elektrodose Eldoline EPS im Überblick Wärmebrückenfrei: Durch die Verwendung von EPS bleibt die Dämmwirkung erhalten, ohne Wärmeverluste zu verursachen. Einfache Installation: Die Elektrodose lässt sich schnell und unkompliziert in Wärmedämmverbundsysteme integrieren. Sicher und stabil: Schützt elektrische Anschlüsse vor Witterungseinflüssen und mechanischen Belastungen. Vielseitig einsetzbar: Ideal für die Installation von Steckdosen, Leuchten, Kameras oder Bewegungsmeldern in WDVS. Langlebig und beständig: Hergestellt aus widerstandsfähigem EPS, das auch extremen Witterungsbedingungen standhält. Energieeffizient: Erhält die Wärmedämmung der Fassade und trägt zur langfristigen Energieeinsparung bei. Anwendungsbereiche der Dosteba Elektrodose Eldoline EPS Die Dosteba Elektrodose Eldoline EPS ist eine vielseitige Lösung für eine Vielzahl von Elektroinstallationen in Wärmedämmverbundsystemen. Zu den häufigsten Anwendungen gehören: Installation von Steckdosen: Sicherer Einbau von Steckdosen in gedämmten Fassaden oder Wänden, ohne die Dämmwirkung zu beeinträchtigen. Montage von Leuchten und Bewegungsmeldern: Die Elektrodose bietet eine stabile Basis für die Montage von Außenleuchten oder Bewegungsmeldern an Wärmedämmverbundsystemen. Elektroanschlüsse für Kameras und Überwachungssysteme: Schützt empfindliche Elektroanschlüsse vor äußeren Einflüssen, wie Feuchtigkeit oder Temperaturschwankungen. Verwendung bei Sanierungen: Ideal für die nachträgliche Integration von Elektroinstallationen bei Sanierungsarbeiten an gedämmten Fassaden. Bau von Passiv- und Niedrigenergiehäusern: Perfekte Lösung für Elektroinstallationen in energieeffizienten Gebäuden, bei denen die Dämmleistung erhalten bleiben soll. Dank ihrer universellen Einsatzmöglichkeiten ist die Dosteba Elektrodose Eldoline EPS eine unverzichtbare Komponente bei Bauprojekten, die auf Energieeffizienz und Sicherheit setzen. Sie ermöglicht die Installation von Elektroanschlüssen ohne Kompromisse bei der Dämmung und trägt somit zur langfristigen Energieeinsparung bei. Technische Daten der Dosteba Elektrodose Eldoline EPS Die technischen Eigenschaften der Dosteba Elektrodose Eldoline EPS machen sie zu einer optimalen Wahl für die sichere und energieeffiziente Elektroinstallation in Wärmedämmverbundsystemen: Eigenschaft Wert Material Expandiertes Polystyrol (EPS) Durchmesser 65 mm Tiefe ca. 90 mm Wärmeleitfähigkeit Gering, schützt die Dämmung vor Wärmeverlusten Montageart Einfaches Einsetzen in WDVS Witterungsbeständigkeit Beständig gegen Feuchtigkeit und Temperaturschwankungen Warum sollten Sie sich für die Dosteba Elektrodose Eldoline EPS entscheiden? Die Dosteba Elektrodose Eldoline EPS bietet Ihnen zahlreiche Vorteile, die sie zur perfekten Lösung für Elektroinstallationen in gedämmten Fassaden machen: Wärmebrückenfreie Installation: Das EPS-Material sorgt dafür, dass die Dämmleistung nicht beeinträchtigt wird und keine Wärmebrücken entstehen. Sichere und stabile Befestigung: Die Elektrodose bietet eine stabile Basis für Elektroanschlüsse, die vor Witterungseinflüssen geschützt sind. Einfache Integration in WDVS: Die Dose lässt sich schnell und unkompliziert in Wärmedämmverbundsysteme integrieren, ohne die Struktur der Dämmung zu beschädigen. Langlebig und widerstandsfähig: Hergestellt aus hochwertigem EPS, das auch extremen Witterungsbedingungen und mechanischen Belastungen standhält. Perfekt für energieeffiziente Bauprojekte: Die Dosteba Elektrodose trägt zur Erhaltung der Dämmleistung bei und unterstützt so die Energieeffizienz von Gebäuden. Wie wird die Dosteba Elektrodose Eldoline EPS montiert? Die Montage der Dosteba Elektrodose Eldoline EPS ist einfach und schnell durchzuführen. Hier sind die Schritte zur Installation: Markieren Sie die Stelle an der gedämmten Fassade, an der die Elektrodose installiert werden soll. Bohren Sie ein Loch in die Fassade, das den Durchmesser der Elektrodose (65 mm) hat. Setzen Sie die Elektrodose vorsichtig in das Loch ein. Achten Sie darauf, dass die Dose bündig mit der Fassade abschließt. Verbinden Sie die Elektroanschlüsse und führen Sie die Kabel durch die Öffnung der Elektrodose. Befestigen Sie die Elektrodose sicher in der Dämmung und installieren Sie den gewünschten Elektroanschluss, wie eine Steckdose oder ein Licht. Die Installation der Dosteba Elektrodose Eldoline EPS ist unkompliziert und erfordert nur wenige Schritte. Sie sorgt dafür, dass Ihre Elektroinstallationen sicher und stabil an Wärmedämmverbundsystemen montiert werden können, ohne die Dämmleistung zu beeinträchtigen. Die perfekte Lösung für energieeffiziente Bauprojekte Die Dosteba Elektrodose Eldoline EPS ist die ideale Wahl für Bauprojekte, bei denen eine energieeffiziente und sichere Elektroinstallation gefragt ist. Sie ermöglicht es, elektrische Anschlüsse wie Steckdosen, Leuchten oder Kameras problemlos in gedämmte Fassaden zu integrieren, ohne Wärmebrücken zu schaffen. Dadurch bleibt die Energieeffizienz des Gebäudes erhalten, was besonders bei modernen Passiv- oder Niedrigenergiehäusern wichtig ist. Auch bei Sanierungen von Bestandsgebäuden, bei denen nachträglich Elektroinstallationen in Wärmedämmverbundsysteme integriert werden müssen, ist die Dosteba Elektrodose Eldoline EPS eine perfekte Lösung. Sie trägt zur Vermeidung von Wärmeverlusten bei und ermöglicht gleichzeitig eine sichere und stabile Installation der Elektroanschlüsse. Witterungsbeständig und robust – ideal für den Außenbereich Dank des hochwertigen EPS-Materials ist die Dosteba Elektrodose Eldoline EPS besonders widerstandsfähig gegen Witterungseinflüsse. Sie schützt die elektrischen Anschlüsse vor Feuchtigkeit, Temperaturschwankungen und anderen äußeren Einflüssen, die die Funktionalität beeinträchtigen könnten. Dies macht sie zur idealen Wahl für Außenanwendungen, wo Langlebigkeit und Widerstandsfähigkeit besonders wichtig sind. Umweltfreundlich und energieeffizient Die Dosteba Elektrodose Eldoline EPS besteht aus umweltfreundlichem expandiertem Polystyrol (EPS), das nicht nur hervorragende Dämmeigenschaften bietet, sondern auch vollständig recycelbar ist. Mit dieser Elektrodose setzen Sie auf eine nachhaltige Lösung, die sowohl Ihre Energieeffizienz unterstützt als auch zur Schonung der Umwelt beiträgt. Fazit – Die Dosteba Elektrodose Eldoline EPS: Ihre energieeffiziente und sichere Lösung für Elektroinstallationen in WDVS Die Dosteba Elektrodose Eldoline EPS bietet Ihnen zahlreiche Vorteile, die sie zur idealen Wahl für Elektroinstallationen in Wärmedämmverbundsystemen machen: Wärmebrückenfreie Installation: Ideal für energieeffiziente Gebäude, da keine Wärmeverluste entstehen. Sichere und stabile Befestigung: Schutz der Elektroanschlüsse vor Witterungseinflüssen und mechanischen Belastungen. Einfache Integration in WDVS: Schnelle und unkomplizierte Montage ohne Beschädigung der Dämmung. Witterungsbeständig und langlebig: Hergestellt aus robustem EPS, das auch extremen Bedingungen standhält. Universell einsetzbar: Perfekt für Steckdosen, Leuchten, Bewegungsmelder und Kameras in gedämmten Fassaden. Mit der Dosteba Elektrodose Eldoline EPS setzen Sie auf eine hochwertige, langlebige und energieeffiziente Lösung für Elektroinstallationen in Wärmedämmverbundsystemen. Vertrauen Sie auf Qualität und Langlebigkeit – für eine sichere und professionelle Elektroinstallation in Ihrem Bauprojekt. Mit Hilfe der Eldoline-EPS Elektrodosen können Elektrokomponenten einfach, sicher und wärmebrückenfrei in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle montiert werden. Die Elektrodosen bestehen aus einer Dose und vier Füßen aus schwer entflammbarem Polyamid, welche in ein Formteil aus EPS eingeklebt sind. Alle Kabel- bzw. Rohrdurchführungen sind mit EPS-Stopfen verschlossen und werden nach Bedarf entfernt. Die Elektrodosen werden mit Schraubdübeln am Mauerwerk befestigt. Eldoline-EPS Elektrodosen sind in drei verschiedenen Ausführungen erhältlich. Mit den optional erhältlichen Gummistopfen können die Durchführungen sauber abgedichtet werden. Montageobjekte wie Außenleuchten, können an den separat erhältlichen Gerätehaltern montiert werden. AnwendungsbereicheFür die Montage von Schaltern, Steckdosen, Leuchten, Fühlern, Bewegungsmeldern und ähnlichen Objekten. Produktausführung150 x 150 mm, Größe 1210 x 150 mm, Größe 2 x 1250 x 150 mm, Größe 2 x 1 NUP ProdukteigenschaftenDicken: 80 – 300 mmGröße Dose innen: 65 x 65 mm / 125 x 65 mmGröße Kranz aussen: 100 x 100 mm / 160 x 100 mmTiefe Dose: 55 mmRaumgewicht EPS: 30 kg/m3 Feuerbeständigkeit nach IEC 60695-2Kunststoff glühdrahtgeprüft 850°C Befestigungsmaterial (nicht im Lieferumfang enthalten)Schrauben: Ø 4 x 40 mmDübel: Ø 5 x 24 mm ProduktvorteileEinfache und rationelle MontageKeine Hohlräume und WärmebrückenIn jeder Dämmstärke von 80 - 300mm erhältlichGarantierte Dichtigkeit durch die Verwendung von Gummistopfen
Dosteba Elektrodose Eldoline-EPS - von 80 bis 300 mm

25,67 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Mit Hilfe der Dosteba Tragwinkel TRA-WIK-ALU-RL können wärmebückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Die Tragwinkel bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einem eingeschäumten Stahlblech zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte für die Verschraubung des Montageobjekts. An der Oberfläche gewährleistet eine HPL (high pressure laminate) Compactplatte eine optimale Druckverteilung. Die seperat erhältlichen Unterlagen für den TRA-WIK-ALU-RL bestehen aus faserarmiertem Kunststoff. Sie dienen als Bohr- und Setzlehre für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TRA-WIK-ALU-RL an der Laibung. AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden sowie Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 100 x 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-ALU-RL Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-ALU-RLLangschaftdübel SXRL 10 x 100 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-ALU-RLGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-ALU-RLGewindestange FIS A M8 x 110 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10-9-648
Dosteba Tragwinkel TRA-WIK-ALU-RL mit DIBt-Zulassung - von 80 bis 300 mm

58,01 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 5-10 Tage

Der Tragwinkel TRA-WIK-PU mit ETA-Zulassung von Dosteba eignet sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die TRA-WIK-PU bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit drei eingeschäumten Unterlegsscheiben, die zum kraftschlüssigen Verschrauben mit dem Untergrund dienen. Des Weiteren verfügen die TRA-WIK-PU über ein 20mm Raster, welches ein direktes ablängen auf der Baustelle auf die gewünschte Länge ermöglicht. Das Montageobjekt kann mit einer RAMPA Einschraubmuffe (mit innenliegenden metrischem Gewinde) oder bei leichten Lasten mit einer Holzschraube befestigt werden.  AnwendungsbereicheFür die Montage von Kloben und Geländer. ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 60 - 300 mmNutzfläche in der Laibung: abhängig von der Dicke (siehe Eigenschaften)Nutzfläche auf der Fassadenfläche: 85 x 20 mmLochabstand: 100 x 100 mmRaumgewicht PU: 550 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-PU Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-PULangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-PUGewindestange FIS A M8x150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-PUGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. ETA-21/0723 für die Typen 80 - 200 mm
Dosteba Tragwinkel TRA-WIK-PU mit ETA-Zulassung - von 60 bis 300 mm

34,74 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Tragwinkel TWL-ALU-RL von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden sowie Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlkonsole zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer HPL (high pressure laminate) Compactplatte, welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Die seperat erhältlichen Unterlagen sind ebenfalls aus faserarmiertem Kunststoff. Sie dienen als Bohr und Setzlehren für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TWL-ALU-RL an der Laibung.AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden und Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 320 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 120 x 100 mmRaumgewicht PU: 450 kg/m3Lieferumfang ohne BefestigungsmaterialTWL-ALU-RLLieferumfang mit Befestigungsmaterial (mechanische Befestigung)TWL-ALU-RLLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40)Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TWL-ALU-RLGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TWL-ALU-RLGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10.9-578
Dosteba Tragwinkel TWL-ALU-RL mit DIBt-Zulassung

58,34 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Tragwinkel TWL-ALU-RF von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden sowie Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlkonsole zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer HPL (high pressure laminate) Compactplatte, welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Die seperat erhältlichen Unterlagen für die TWL-ALU-RF sind ebenfalls aus faserarmiertem Kunststoff. Sie dienen als Bohr und Setzlehren für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TWL-ALU-RF auf der Fassadenseite.AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden und Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 320 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 120 x 100 mmRaumgewicht PU: 450 kg/m3Lieferumfang ohne BefestigungsmaterialTWL-ALU-RFLieferumfang mit Befestigungsmaterial (mechanische Befestigung)TWL-ALU-RFLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40)Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TWL-ALU-RFGewindestange FIS A M8 x 130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TWL-ALU-RFGewindestange FIS A M8 x 150 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10.9-578
Dosteba Tragwinkel TWL-ALU-RF mit DIBt-Zulassung

58,34 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Universalmontageplatte UMP-ALU-TR zur Befestigung von Anbauteilen wie Markisen, Vordächer und Treppen an gedämmten Fassaden (WDVS). Die bauaufsichtlich zugelassene UMP-ALU-TR hat eine rechteckige Grundfläche von 238 x 138 mm und ist in Dicken von 80 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Dosteba Universalmontageplatte UMP-ALU-TR (rechteckig) mit ETA-Zulassung - von 80 bis 300 mm

98,97 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Setzlehren sind Montagehilfen zum genauen Setzen und Verankern der Gewindestangen. Anwendung Setzlehre für alle Dosteba Univeralmontageplatten UMP-ALU-Q/R/Z/TQ/TR/TZ Erste Bohrung anzeichnen und bohren. Mit der Bohrlehre für Universal-Montageplatten UMP von Dosteba Bohrlehre für Universal-Montageplatten UMP von Dosteba einen Positionierstift in die entsprechende Bohrung stecken. Mit Hilfe der Bohrlehre für die Universal-Montageplatten UMP von Dosteba ein zweites Loch bohren. Mit der Bohrlehre für Universal-Montageplatten UMP von Dosteba den zweiten Positionierstift in das entsprechende Loch stecken. Mit der Bohrlehre für Universal-Montageplatten UMP von Dosteba das dritte und vierte Loch bohren. Gewindestangen setzen und durch Aufstecken der Setzlehre für die Universal-Montageplatten UMP von Dosteba exakt ausrichten. Spätere Montageprobleme durch falsche Lochabstände werden so vermieden. Kompatibilität der Setzlehre für alle Dosteba Univeralmontageplatten UMP-ALU-Q/R/Z/TQ/TR/TZ Die Setzlehre für UMP ist kompatibel mit folgenden Dosteba Universal-Montageplatten: Universalmontageplatte UMP-ALU-Q Universalmontageplatte UMP-ALU-R Universalmontageplatte UMP-ALU-Z Universalmontageplatte UMP-ALU-TQ Universalmontageplatte UMP-ALU-TR Universalmontageplatte UMP-ALU-TZ Zubehör zur Setzlehre für alle Dosteba Univeralmontageplatten UMP-ALU-Q/R/Z/TQ/TR/TZ Bohrlehre für Univeralmontageplatten UMP sowie die Tragwinkel TRA-WIK und TWL
Setzlehre für alle Dosteba Univeralmontageplatten UMP-ALU-Q/R/Z/TQ/TR/TZ

7,96 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Setzlehren sind Montagehilfen zum genauen Setzen und Verankern der Gewindestangen. Anwendung Setzlehre für die Dosteba Tragwinkel TRA-WIK und TWL Erste Bohrung anzeichnen und bohren. Mit der Bohrlehre für TRA-WIK und TWL von Dosteba einen Positionierstift in die entsprechende Bohrung stecken. Mit Hilfe der Bohrlehre für die TRA-WIK und TWL von Dosteba ein zweites Loch bohren. Mit der Bohrlehre für TRA-WIK und TWL von Dosteba den zweiten Positionierstift in das entsprechende Loch stecken. Mit der Bohrlehre für TRA-WIK und TWL von Dosteba das dritte und vierte Loch bohren. Gewindestangen setzen und durch Aufstecken der Setzlehre für die TRA-WIK und TWL von Dosteba exakt ausrichten. Spätere Montageprobleme durch falsche Lochabstände werden so vermieden. Kompatibilität der Setzlehre für alle Dosteba Tragwinkel TRA-WIK und TWL Die Setzlehre für TRA-WIK und TWL ist kompatibel mit folgenden Dosteba TRA-WIK und TWL: TRA-WIK-PU TRA-WIK-ALU-RF TRA-WIK-ALU-RL TWL-ALU-RF TWL-ALU-RL
Setzlehre für TRA-WIK und TWL

8,91 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Klobentragelement K1-PU Das Dosteba Klobentragelement K1-PU dient zur Befestigung von Kloben (Flansch- und Schraubkloben) für Fensterläden, Klappläden und Führungsschienen für Schiebeläden an gedämmten Fassaden mit Wärmedämmverbundsystem (WDVS). Die Klobentrageelemente K1-PU können abgelängt werden. Optional sind Aufdoppelungen erhältlich.
Dosteba Klobentragelement K1-PU - von 60 bis 200 mm

29,56 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

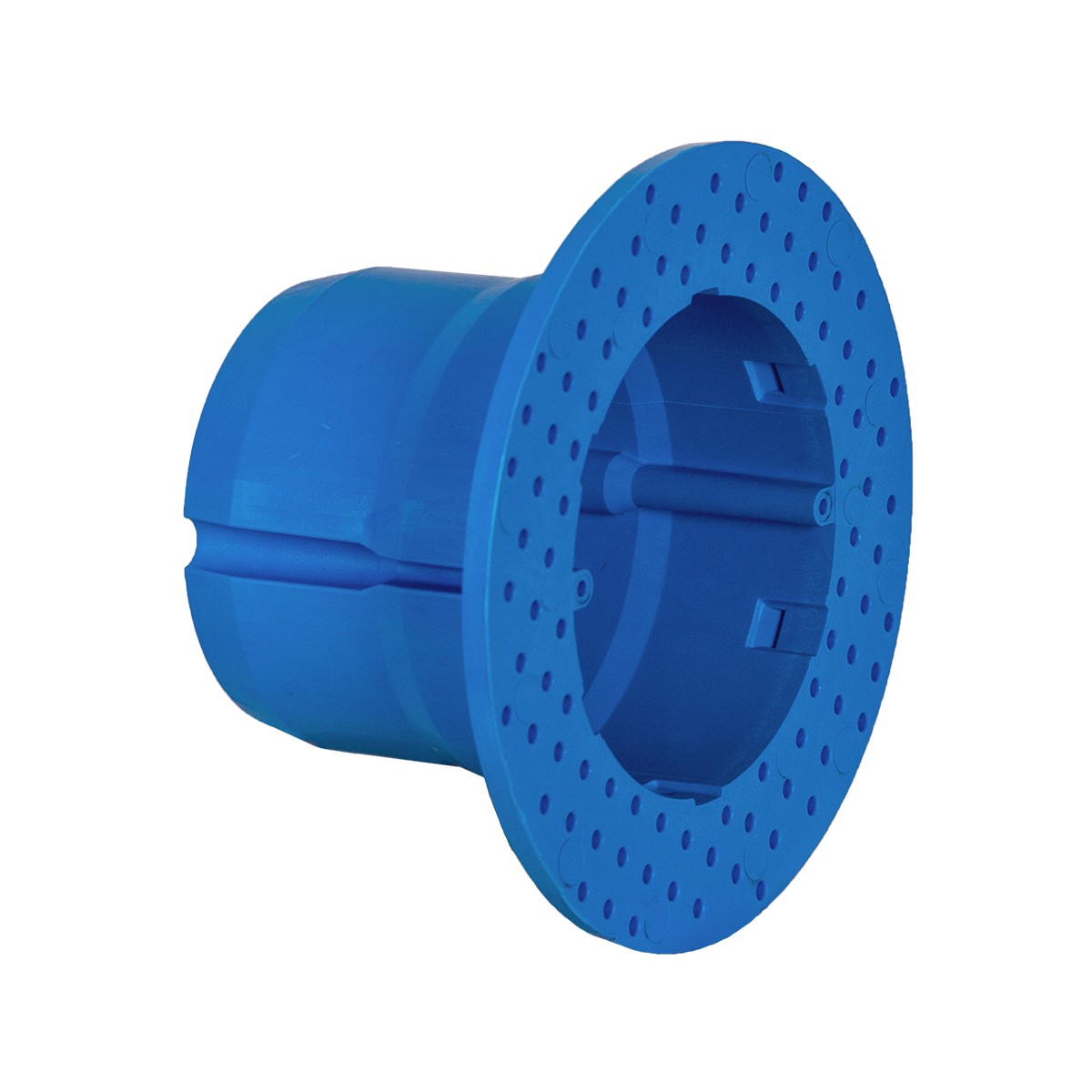

Die Dosteba Elektrodose Eldoline-PA für die Montage von Leuchten, Schaltern, Sensoren und Steckdosen ohne Wärmebrücken in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle. Die Dosteba Elektrodose Eldoline-PA von Dosteba ist in den Dicken 40 mm und 60 mm erhältlich.
Dosteba Elektrodose Eldoline-PA - für Dämmdicken ab 80 mm

Inhalt: 10 Stück (2,71 €* / 1 Stück)

29,35 €* / Paket
10 Stück (2,71 €* / Stück)

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Rondoline-PU Montagezylinder von Dosteba sind durch das hohe Raumgewicht hervorragend als Druckunterlage für hohe Drucklasten sowie als Montageelement für leichte Lasten in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Die Montagezylinder bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan). Bei der Beanspruchung von hohen Zug- und Querkräften, wie z.B. bei der Montage von Gelenkarmmarkisen, muss die Verankerung direkt im Mauerwerk erfolgen (z.B. mit Schraubdübeln oder Injektions-Gewindestangen). Direkte Verschraubungen in den Rondoline-PU sind nur bei leichten Lasten zulässig. Für die Verschraubung in den Montagezylinder eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Rondoline-PU sind in zwei unterschiedlichen Durchmessern erhältlich. AnwendungsbereicheFür die Montage von Vordächern, Markisen, Briefkästen und Rohrschellen mit Holzgewinde ProdukteigenschaftenDurchmesser: 90 mm / 125 mmDurchmesser der Nutzfläche: 50 mm / 85 mmDicke: 60 - 300 mmRaumgewicht: 300 kg/m3
Dosteba Montagezylinder Rondoline-PU - Durchmesser 90 mm und 125 mm

9,18 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Dosteba Tragwinkel TRA-WIK-ALU-RF eignen sich für wärmebückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die Tragwinkel bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einem eingeschäumten Stahlblech zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte für die Verschraubung des Montageobjekts. An der Oberfläche gewährleistet eine HPL (high pressure laminate) Compactplatte eine optimale Druckverteilung. Die seperat erhältlichen Unterlagen für den TRA-WIK-ALU-RF bestehen aus faserarmiertem Kunststoff. Sie dienen als Bohr- und Setzlehre für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TRA-WIK-ALU-RF auf der Fassadenseite. AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden sowie Führungsschienen für Schiebeläden ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 100 x 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-ALU-RF Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-ALU-RFLangschaftdübel SXRL 10 x 100 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-ALU-RFGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Injektions-Ankerhülse FIS H 12 x 85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-ALU-RFGewindestange FIS A M8 x 110 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.  Zulassungs-Nr. Z-10-9-648
Dosteba Tragwinkel TRA-WIK-ALU-RF mit DIBt-Zulassung - von 80 bis 300 mm

39,77 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Universalmontageplatte UMP-ALU-TZ zur Befestigung von Anbauteilen wie Außenlampen, Führungsschienen für Schiebeläden oder leichte Vordächer an gedämmten Fassaden (WDVS). Die zylindrische UMP-ALU-TZ hat eine Grundfläche von 125 mm Durchmesser und ist in Dicken von 80 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) - von 80 bis 300 mm

61,39 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Universalmontageplatte UMP-ALU-TQ zur Befestigung von Anbauteilen wie Außenleuchten, Handläufen und Geländern sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die UMP-ALU-TQ hat eine quadratische Grundfläche von 138 x 138 mm und ist in Dicken von 80 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Dosteba Universalmontageplatte UMP-ALU-TQ (quadratisch) - von 80 bis 300 mm

90,67 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Quadroline-PU Montagequader von Dosteba eignen sich als Druckunterlage in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Die Montagequader Quadroline-PU bestehen aus fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Die Quadroline-PU dürfen ausschließlich als Druckunterlage verwendet werden. Direkte Verschrauben in den Montagequader sind unzulässig. Verankerungen müssen im Mauerwerk erfolgen.  AnwendungsbereicheFür die Montage von Vordächer, Markisen, Geländer und Satelittenschüsseln.  ProdukteigenschaftenGrundfläche: 198 x 198 mmNutzfläche: 198 x 198 mmDicken: 60 - 300 mmRaumgewicht PU: 200 kg/m3
Dosteba Montagequader Quadroline-PU - von 60 bis 300 mm

18,90 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

ZyRillo-PE Montagezylinder eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Die Montagezylinder ZyRillo-PE sind formgespritzte Montagezylinder aus hochwertigem Kunststoff. Sie besitzen eine wellenförmige Mantelfläche. Dadurch ist eine einfache und sichere Befestigung in dem Fräsloch möglicht. Sie sind in dem Durchmesser 70mm und 125mm sowie als Set mit dem passenden Fräswerkzeug für ZyRillo Montagezylinder erhältlich. Für die Verschraubung in die Montagezylinder eignen sich Holz- oder Blechschrauben sowie Schrauben mit metrischem Gewinde (M-Schrauben). AnwendungsbereicheFür die Montage von Rohrschellen, Rückhalter und Vorreiber, Briefkästen sowie zur Befestigung von Storenkästen und Anschläge für Fensterläden in EPS-Fassaden. ProdukteigenschaftenGesamtdurchmesser: 70 mm / 125 mmDurchmesser der Nutzfläche: 50 mm / 105 mmDicke: 70 mmNutzdicke für die Verschraubung: 22 mmBefestigungsmaterialKlebstoff: PU-Kleber DoPurCol (im Paket enthalten)Verbrauch pro Montagezylinder Ø 70mm: 16-20mlVerbrauch pro Montagezylinder Ø 125mm: 30-38ml
Dosteba Montagezylinder ZyRillo-PE - Durchmesser 70 mm und 125 mm

Inhalt: 10 Stück (8,52 €* / 1 Stück)

85,21 €* / Karton
10 Stück (8,52 €* / Stück)

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Universalmontageplatte UMP-ALU-R zur Befestigung von Anbauteilen wie Aussenleuchten, Führungsschienen, leichten Markisen sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die UMP-ALU-Q hat eine rechteckige Grundfläche von 238 x 138 mm und ist in Dicken von 60 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Dosteba Universalmontageplatte UMP-ALU-R - von 60 bis 300 mm

64,67 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Die Rondoline-EPS Montagezylinder von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Durch das hohe Raumgewicht sowie der Verklebung mit dem tragenden Untergrund sind Sie zudem als Druckunterlage für mittelschwere Lasten geeignet. Für die Verschraubung in den Rondoline-EPS Montagezylinder eignen sich Blech- oder Holzschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Montagezylinder Rondoline-EPS sind in zwei Durchmessern sowie in verschiedenen Längen erhältlich. AnwendungsbereicheFür die Montage von Rohrschellen, Rückhalter und Vorreiber für Fensterläden, Briefkästen sowie Werbetafeln ProdukteigenschaftenDurchmesser: 90 mm / 125 mmDurchmesser der Nutzfläche: 70 mm / 105 mmDicken: 60 - 300 mmRaumgewicht: 170 kg/m3
Dosteba Montagezylinder Rondoline-EPS - Durchmesser 90 mm und 125 mm

8,53 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Schwerlastkonsole SLK-ALU-TTQ zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TTQ hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.
Dosteba Schwerlastkonsole SLK ALU TTQ - von 100 bis 300 mm

220,67 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Schwerlastkonsole SLK-ALU-TQ zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TQ hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.
Dosteba Schwerlastkonsole SLK-ALU-TQ - von 100 bis 300 mm

156,22 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Dosteba Befestigungselemente und ihre häufigsten Anwendungsfälle


Welches Befestigungselement wird für die Befestigung welcher Anbauteile verwendet?

Dosteba
Leichte
Anbauteile
Mittel-
schwere Anbauteile
Schwere Anbauteile Mittelschwere
Anbauteile
Elektro-installation
Montagerondellen DoRondo-PE Montagezylinder ZyRillo-PE Montagezylinder Rondoline-PU Montagezylinder Rondoline-EPS Montagequader Quadroline-PU Montagequader Quadroline-EPS Montagezylinder VARIZ Montagequader VARIQ / VARIR Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ Universalmontageplatte UMP-ALU-R Universalmontageplatte UMP-ALU-TR Schwerlastkonsole SLK-ALU-TR, TQ, TTR, TTQ Klobentragelement K1-PE TRA-WIK-PU Tragwinkel TRA-WIK-ALU-RF Tragwinkel TRA-WIK-ALU-RL Tragwinkel TWL-ALU-RF Tragwinkel TWL-ALU-RL Elektrodose Eldoline-EPS Elektrodose Eldoline-PA
Führungsschienen für Raffstore
Temperaturfühler
Leichte Schilder / Werbetafeln
Elektroschalter / Bewegungsmelder / Steckdosen
Führungsschienen für Schiebeläden
Geländermontagen an Gebäudeecken
Storenkasten / Anschlag für Fensterläden
Aussenleuchten
Kloben für Fensterläden
Geländer (Französische Balkone)
Rohrschellen
Rückhalter und Vorreiber
Briefkasten
Vordächer
Markisen
Handläufe und Geländer
Treppen
Fassadenbegrünung


HINWEIS: Die obige Übersicht zeigt häufige Anwendungsfälle der jeweiligen Befestigungselemente. Im konkreten Anwendungsfall ist die Eignung des Befestigungselementes immer individuell zu prüfen. Die Eignung des Befestigungselements hängt von vielen Faktoren ab, wie dem Anbauteil und den zu befestigenden Lasten sowie der Beschaffenheit des Befestigungsuntergrundes (z.B. Beton oder Mauerwerk).

Bei Fragen zu Befestigungselementen beraten wir Sie gerne.


Dosteba Montagerondelle DoRondo-PE zur Befestigung von leichten Schildern, Briefkästen, Führungsschienen für Rolläden, Temperaturfühlern, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden.
Montagerondelle DoRondo-PE

Für die Befestigung leichter Anbauteile:

  • leichte Schilder
  • Briefkästen
  • Führungsschienen für Rolläden
  • Rohrschellen
  • Rückhalter und Vorreiber für Fensterläden
  • Temperaturfühler

  • Gesamtdurchmesser: 90 mm
  • Durchmesser Nutzfläche: 70 mm
  • Dicke: 10 mm
  • Montagerondelle DoRondo-PE

    Für die Befestigung von leichten Schildern, Briefkästen, Führungsschienen für Rolläden, Temperaturfühlern, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden

    Montagerondelle DoRondo-PE eignen sich für Befestigung von Anbauteilen ohne Wärmebrücken (wärmebrückenfreie Fremdmontagen) in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Montagerondelle DoRondo-PE sind Rondelle aus hochwertigem Kunststoff. Die innere Seite hat eine Noppenstruktur, die äussere Oberfläche ist perforiert.

    Im Lieferumfang ist ein passendes Dosteba Fräswerkzeug für DoRondo Montagerondelle enthalten (auch separat als Ersatzteil erhältlich).

  • Montage

    Montagerondelle DoRondo-PE werden nach dem Kleben der Dämmplatten und vor dem Aufbringen der Putzbeschichtung versetzt. Erforderliche Schleifarbeiten an gedämmten Flächen müssen durchgeführt werden, bevor die Montagerondelle DoRondo-PE versetzt werden.

    Mit dem Dosteba Fräswerkzeug für DoRondo Montagerondelle für DoRondo-PE die Ausfräsung in die Dämmplatte fräsen und vom Frässtaub reinigen.

    Auf die Kreisfläche der Montagerondelle DoRondo-PE PU-Kleber DoPurCol auftragen. Wenn die Montagerondelle DoRondo-PE nur durch Querkraft beansprucht werden, ist das Verkleben der Rondelle nicht erforderlich.

    Montagerondelle DoRondo-PE bündig in die Ausfräsungen in den Dämmplatten pressen und die genaue Position markieren, damit die Montagerondelle DoRondo-PE nach dem Aufbringen der Putzbeschichtung wieder auffindbar sind.

  • Nachträgliche Arbeiten

    Montagerondelle DoRondo-PE können mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) ohne Voranstrich beschichtet werden.

    Die Anbauteile können auf die Putzbeschichtung montiert werden.

    Für die Verschraubungen in den Montagerondellen DoRondo-PE eignen sich Holz- oder Blechschrauben. Verschraubungen dürfen nur in die dafür vorgesehenen Nutzflächen erfolgen.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Ein Vorbohren ist nicht notwendig.

    Die Anbauteile in die Montagerondelle DoRondo-PE verschrauben.

Dosteba Montagezylinder ZyRillo-PE zur Befestigung von leichten Schildern, Briefkästen, Führungsschienen für Rolläden, Temperaturfühlern, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden.
Montagezylinder ZyRillo-PE

Für die Befestigung leichter Anbauteile:

  • Anschläge für Fensterläden
  • Briefkästen
  • Führungsschienen für Rolläden
  • Rohrschellen
  • Rückhalter und Vorreiber für Fensterläden
  • Storenkästen

  • Gesamtdurchmesser: 70 mm / 125 mm
  • Durchmesser Nutzfläche: 50 mm / 105 mm
  • Dicke: 70 mm
  • Montagezylinder ZyRillo-PE

    Für die Befestigung von Anschläge für Fensterläden, Briefkästen, Führungsschienen für Rolläden, Temperaturfühlern, Rohrschellen, Rückhalter und Vorreiber für Fensterläden sowie Storenkästen

    Montagezylinder ZyRillo-PE eignen sich für Befestigung von Anbauteilen ohne Wärmebrücken (wärmebrückenfreie Fremdmontagen) in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Montagezylinder ZyRillo-PE sind formgespritzte Zylinder aus hochwertigem Kunststoff mit wellenförmiger Mantelfläche. Sie sind in zwei verschiedenen Durchmessern erhältlich.

    Im Lieferumfang ist ein passendes Dosteba Fräswerkzeug für ZyRillo Montagezylinder enthalten (auch separat als Ersatzteil erhältlich).

  • Montage

    Montagezylinder ZyRillo-PE werden nach dem Kleben der Dämmplatten und vor dem Aufbringen der Putzbeschichtung versetzt. Erforderliche Schleifarbeiten an gedämmten Flächen müssen durchgeführt werden, bevor die Montagezylinder ZyRillo-PE versetzt werden.

    Mit dem Fräswerkzeug für ZyRillo Montagezylinder für ZyRillo-PE die Ausfräsung in die Dämmplatte fräsen und vom Frässtaub reinigen.

    PU-Kleber DoPurCol als Raupe auf die Mantelfläche der Ausfräsung auftragen und mit Spachtel glattstreichen.

    Auf der Kreisfläche des Montagezylinders ZyRillo-PE PU-Kleber DoPurCol als Raupe oder Patsche auftragen.

    Montagezylinder ZyRillo-PE bündig in die Ausfräsungen in den Dämmplatten pressen und die genaue Position markieren, damit die Montagezylinder ZyRillo-PE nach dem Aufbringen der Putzbeschichtung wieder auffindbar sind.

  • Nachträgliche Arbeiten

    Montagezylinder ZyRillo-PE können mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) ohne Voranstrich beschichtet werden.

    Die Anbauteile können auf die Putzbeschichtung montiert werden.

    Für die Verschraubungen in den Montagezylinder ZyRillo-PE eignen sich Holz- oder Blechschrauben sowie Schrauben mit metrischem Gewinde (M-Schrauben). Verschraubungen dürfen nur in die dafür vorgesehenen Nutzflächen erfolgen.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Je nach Schraubentyp kann ein Vorbohren notwendig sein. Gewinde schneiden bei M-Schrauben ist nicht erforderlich, kann aber das Ansetzen der Schraube erleichtern.

    Die Anbauteile in die Montagezylinder ZyRillo-PE verschrauben.

    Die Einschraubtiefe in den ZyRillo-PE Montagezylinder muss mindestens 30 mm betragen. Zur Bestimmung der Gesamtverschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Montagezylinder ZyRillo-PE bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Dicke der Beschichtung und der Dicke des Einbauteils.

    Anbauteile mit M-Gewinde können mit Kontermuttern gegen Verdrehen gesichert werden.

Dosteba Montagezylinder Rondoline-PU eignen sich als Druckunterlage für hohe Drucklasten (Markisen, Vordächer) und zur Befestigung leichter Anbauteile (Briefkästen, Rohrschellen) in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).
Montagezylinder Rondoline-PU

Für die Befestigung leichter Anbauteile:

  • Montageelement für leichte Anbauteile
  • Druckunterlage für hohe Drucklasten

  • Gesamtdurchmesser: 90 mm / 125 mm
  • Durchmesser Nutzfläche: 50 mm / 85 mm
  • Dicke: 60 bis 300 mm
  • Montagezylinder Rondoline-PU

    Zur Verwendung als Druckunterlage oder zur Befestigung leichter Anbauteile

    Montagezylinder Rondoline-PU eignen sich als Druckunterlage für hohe Drucklasten (Markisen, Vordächer) und zur Befestigung leichter Anbauteile (Briefkästen, Rohrschellen) in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Montagezylinder Rondoline-PU sind formgeschäumte Zylinder aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan). Sie sind in zwei Durchmessern lieferbar.

  • Montage

    Es wird empfohlen, die Montagezylinder Rondoline-PU nach dem Verkleben der der Dämmplatten und vor dem Putzbeschichtung einzusetzen.

    Vor dem Versetzen der Montagezylinder Rondoline-PU sind die erforderlichen Schleifarbeiten an den Dämmflächen durchzuführen.

    Mit Fräswerkzeug für Montagezylinder Ausfräsung in Dämmplatte fräsen.

    Restdicke mit geeignetem Werkzeug herauskratzen und Ausfräsung vom Frässtaub reinigen.

    Auf die Kreisfläche des Montagezylinders Rondoline-PU Klebemörtel auftragen. Der Montagezylinder muss vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Montagezylinder Rondoline-PU bündig zu den Dämmplatten in die Ausfräsung eindrücken.

    Genaue Position markieren, damit der Montagezylinder Rondoline-PU nach dem Aufbringen der Putzbeschichtung wieder auffindbar ist.

  • Nachträgliche Arbeiten

    Montagezylinder Rondoline-PU können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Anbauteile können auf die Putzbeschichtung montiert werden. In diesem Fall muss die Beschichtung den Druckkräften, die durch das Anbauteil entstehen, standhalten.

    Verschraubungen in den Montagezylinder Rondoline-PU sind nur für leichte, nicht bewegliche Anbauteile zulässig. Schwere Anbauteile müssen im Befestigungsgrund verankert werden.

    Für die Verschraubung in den Montagezylinder Rondoline-PU eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

  • Montagen als Druckunterlagen

    Dübelloch durch den Montagezylinder Rondoline-PU in das Mauerwerk bohren.

    Anbauteil mit Schraubdübeln oder Injektions-Gewindestangen im Mauerwerk verankern.

    Um Eindrücke in den Montagezylinder Rondoline-PU zu vermeiden, sind voll aufliegende Auflageflächen der Anbauteile erforderlich. Ist dies nicht gewährleistet, sind Druckverteilplatten zu verwenden.

    Durchdringungen sind so auszuführen, dass kein Wasser in das Wärmedämmverbundsystem (WDVS)eindringen kann.

  • Wärmebrückenfreie Fremdmontagen

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Ein Vorbohren ist nicht erforderlich.

    Bei großen Schraubendurchmessern kann das Vorbohren von Vorteil sein, um ein Aufspalten des Montagezylinders Rondoline-PU zu verhindern.

    Anbauteil in den Montagezylinder Rondoline-PU verschrauben.

    Schläge in Achsrichtung und quer zur Achse sind nicht zulässig, da der PU-Hartschaum brechen kann. Aus dem gleichen Grund sind Verschraubungen im Randbereich nicht zulässig.

Dosteba Rondoline-EPS
                  Montagezylinder zur Befestigung von Briefkästen, Rohrschellen, Rückhalter und Vorreiber für
                  Fensterläden sowie leichte Werbetafeln.
Montagezylinder Rondoline-EPS

Für die Befestigung leichter Anbauteile:

  • Briefkästen
  • Leichte Schilder/Werbetafeln
  • Rückhalter und Vorreiber für Fensterläden

  • Gesamtdurchmesser: 90 mm / 125 mm
  • Durchmesser Nutzfläche: 70 mm / 105 mm
  • Dicke: 60 bis 300 mm
  • Montagezylinder Rondoline-EPS

    Für die Befestigung von Briefkästen, leichten Schilder/Werbetafeln sowie Rückhalter und Vorreiber für Fensterläden

    Montagezylinder Rondoline-EPS eignen sich für wärmebrückenfreie Befestigung in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Zudem eignen sie sich als Druckunterlage für mittelschwere Anbauteile.

    Montagezylinder Rondoline-EPS sind formgeschäumte Zylinder aus EPS mit hohem Raumgewicht. Sie sind in zwei verschiedenen Durchmessern erhältlich.

  • Montage

    Es wird empfohlen, die Montagezylinder Rondoline-EPS nach dem Verkleben der Dämmplatten und vor dem Aufbringen der Putzbeschichtung zu versetzen.

    Erforderliche Schleifarbeiten an den gedämmten Flächen sind vor dem Versetzen der Montagezylinder Rondoline-EPS durchzuführen.

    Mit Fräswerkzeug für Montagezylinder Ausfräsung in Dämmplatte fräsen.

    Restdicke mit geeignetem Werkzeug auskratzen und Ausfräsung vom Frässtaub reinigen.

    Klebemörtel Rondoline-EPS auf die Kreisfläche des Montagezylinders auftragen. Das Element muss vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Montagezylinder Rondoline-EPS bündig zur Dämmplatte in die Ausfräsung eindrücken.

    Genaue Position markieren, damit der Montagezylinder Rondoline-EPS nach dem Aufbringen der Putzbeschichtung wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Rondoline-EPS-Montagezylinder können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Verschraubungen in den Rondoline-EPS-Montagezylindern sind nur für leichte, nicht bewegliche Anbauteile zulässig. Mittelschwere Anbauteile müssen im Befestigungsgrund verankert werden.

    Für Verschraubungen in den Montagezylinder Rondoline-EPS eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben).

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Ein Vorbohren ist nicht notwendig.

    Anbauteil im Montagezylinder Rondoline-EPS verschrauben.

Dosteba Montagequader Quadroline-PU zur Befestigung von Markisen und Vordächern.
Montagequader Quadroline-PU

Druckunterlage für die Befestigung leichter Anbauteile:

  • Markisen
  • Vordächer

  • Größe: 198 x 198 mm
  • Nutzfläche: 198 x 198 mm
  • Dicke: 60 bis 300 mm
  • Montagequader Quadroline-PU

    Montagequader Quadroline-PU als Druckunterlage für die Befestigung von Markisen und Vordächern in Wärmedämmverbundsystemen (WDVS)

    Montagequader Quadroline-PU eignen sich als Druckunterlage in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Montagequader Quadroline-PU sind zugeschnittene Quader aus verrottungsbeständigem, FCKW-freiem PU-Hartschaum (Polyurethan). Die Verankerung der Anbauteile (Markise, Vordach) muss im Mauerwerk erfolgen. Verschraubungen direkt in die Montagequader Quadroline-PU sind nicht zulässig.

  • Montage

    Es wird empfohlen, die Montagequader Quadroline-PU gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Montagequaders Quadroline-PU auftragen.

    Das Element muss vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Montagequader Quadroline-PU bündig mit den Dämmplatten andrücken.

    Genaue Lage markieren, damit der Montagequader Quadroline-PU nach der Putzbeschichtung wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Montagequader Quadroline-PU können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften, die durch das Anbauteil entstehen, standhalten.

    Montagequader Quadroline-PU dürfen nur als Druckträger verwendet werden. Verschraubungen direkt in den Montagequader Quadroline-PU sind nicht zulässig.

    Dübelloch durch den Montagequader Quadroline-PU in das Mauerwerk bohren.

    Anbauteil mit Schraubdübeln im Mauerwerk verankern. Um Eindrücke im Montagequader Quadroline-PU zu vermeiden, sind satte und vollflächige Auflageflächen der Anbauteile erforderlich. Ist dies nicht gewährleistet, sind Druckverteilplatten zu verwenden.

    Durchdringungen sind so abzudichten, dass kein Wasser in das Wärmedämmverbundsystem eindringen kann.

Dosteba Montagequader Quadroline-EPS zur Befestigung von Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden.
Montagequader Quadroline-EPS

Zur Befestigung leichter Anbauteile und als Druckunterlage für mittelschwere Anbauteile:

  • Briefkästen
  • Leichte Schilder/Werbetafeln
  • Rohrschellen
  • Rückhalter und Vorreiber

  • Größe: 100 x 100 / 150 x 100 mm
  • Nutzfläche: 80 x 80 / 130 x 80 mm
  • Dicke: 60 bis 300 mm
  • Montagequader Quadroline-EPS

    Zur Befestigung von leichten Anbauteile wie Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen, Rückhalter und Vorreiber sowie als Druckunterlage für mittelschwere Anbauteile

    Die Montagequader Quadroline-EPS eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Darüber hinaus sind sie als Druckunterlage für mittlere Belastungen geeignet.

    Montagequader Quadroline-EPS sind formgeschäumte Quader aus EPS mit hohem Raumgewicht. Sie sind in zwei Größen erhältlich.

  • Montage

    Es wird empfohlen, die Montagequader Quadroline-EPS gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Montagequaders Quadroline-EPS auftragen. Das Element muss vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Montagequader Quadroline-EPS bündig an Dämmplatte andrücken.

    Genaue Lage markieren, damit der Montagequader Quadroline -EPS nach der Putzbeschichtung wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Montagequader Quadroline-EPS können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften, die durch das Anbauteil entstehen, standhalten.

    Verschraubungen in den Montagequadern Quadroline-EPS sind nur für leichte, nicht bewegliche Anbauteile zulässig.

    Mittelschwere Anbauteile sind im Befestigungsgrund zu verankern.

    Für Verschraubungen in den Montagequadern Quadroline-EPS eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Verschraubung darf nur in die dafür vorgesehenen Nutzflächen erfolgen.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Vorbohren ist nicht notwendig.

    Das Anbauteil im Montagequader Quadroline-EPS verschrauben.

Dosteba Montagezylinder VARIZ zur Befestigung von Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden.
Montagezylinder VARIZ

Zur Befestigung leichter Anbauteile und als Druckunterlage für mittelschwere Anbauteile:

  • Briefkästen
  • Leichte Schilder/Werbetafeln
  • Rohrschellen
  • Rückhalter und Vorreiber

  • Durchmesser: 90 / 125 mm
  • Nutzflächen-Durchmesser: 70 / 105 mm
  • Länge: 1.000 mm
  • Montagezylinder VARIZ

    Zur Befestigung von leichten Anbauteile wie Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen, Rückhalter und Vorreiber sowie als Druckunterlage für mittelschwere Anbauteile

    Die Montagezylinder VARIZ eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Darüber hinaus sind sie als Druckunterlage für mittlere Belastungen geeignet.

    Montagezylinder VARIZ sind formgeschäumte Zylinder aus EPS mit hohem Raumgewicht. Sie sind in zwei verschiedenen Durchmessern erhältlich.

    Der umlaufende 20 mm Raster gibt den genauen Sägeschnitt vor.

  • Montage

    Es wird empfohlen, die Montagezylinder VARIZ nach dem Verkleben der Dämmplatten und vor dem Aufbringen des Putzes zu versetzen.

    Erforderliche Schleifarbeiten an den gedämmten Flächen sind vor dem Versetzen der Montagezylinder VARIZ durchzuführen.

    Mit Fräswerkzeug für Montagezylinder Ausfräsung in Dämmplatte fräsen. Restdicke mit geeignetem Werkzeug auskratzen und Ausfräsung vom Frässtaub reinigen.

    Montagezylinder VARIZ mit Handsäge oder Trennschleifer auf die erforderliche Dämmstoffdicke ablängen.

    Klebemörtel auf die Kreisfläche des Montagezylinders VARIZ auftragen. Das Element muss vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Genaue Position markieren, damit der Montagezylinder VARIZ nach dem Aufbringen der Putzschicht wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Montagezylinder VARIZ können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Verschraubungen in den Montagezylindern VARIZ sind nur für leichte, nicht bewegliche Anbauteile zulässig.

    Mittelschwere Anbauteile sind im Befestigungsgrund zu verankern.

    Zur Verschraubung in den Montagezylinder VARIZ eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Verschraubung darf nur in den dafür vorgesehenen Nutzflächen erfolgen.

Dosteba Montagequader VARIQ und VARIR zur Befestigung von Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen sowie Rückhalter und Vorreiber für Fensterläden.
Montagequader VARIQ und VARIR

Zur Befestigung leichter Anbauteile und als Druckunterlage für mittelschwere Anbauteile:

  • Briefkästen
  • Leichte Schilder/Werbetafeln
  • Rohrschellen
  • Rückhalter und Vorreiber

  • Größen: 100 x 100 / 160 x 100 mm
    160 x 120 / 240 x 160 mm
  • Nutzflächen: 80 x 80 / 140 x 80 mm
    140 x 100 / 220 x 140 mm
  • Länge: 1.000 mm
  • Montagequader VARIQ und VARIR

    Zur Befestigung von leichten Anbauteile wie Briefkästen, leichten Schildern und Werbetafeln, Rohrschellen, Rückhalter und Vorreiber sowie als Druckunterlage für mittelschwere Anbauteile

    Die Montagequader VARIQ und VARIR eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Darüber hinaus sind sie als Druckunterlage für mittlere Belastungen geeignet.

    Montagequader VARIQ und VARIR sind formgeschäumte Quader aus EPS mit hohem Raumgewicht. Sie sind in vier verschiedenen Größen erhältlich.

    Der umlaufende 20 mm Raster gibt den genauen Sägeschnitt vor.

  • Montage

    Es empfiehlt sich, die Montagequader VARIQ und VARIR gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Montagequader VARIQ und VARIR mit Handsäge oder Glühdrahtschneidegerät auf die erforderliche Dämmstoffdicke ablängen.

    Klebemörtel auf die Klebefläche des Montagequaders VARIQ und VARIR auftragen. Das Element muss vollflächig mit dem tragfähigen Untergrund verklebt werden.

    Montagequader VARIQ und VARIR bündig in die Dämmplatte eindrücken.

    Genaue Position markieren, damit der Montagequader VARIQ und VARIR nach dem Aufbringen der Putzschicht wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Montagequader VARIQ und VARIR können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme (WDVS) beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Verschraubungen in den Montagequadern VARIQ und VARIR sind nur für leichte, nicht bewegliche Anbauteile zulässig.

    Mittelschwere Anbauteile sind im Befestigungsgrund zu verankern.

    Zur Verschraubung in den Montagequader VARIQ und VARIR eignen sich Holz- oder Blechschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Verschraubung darf nur in den dafür vorgesehenen Nutzflächen erfolgen.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Ein Vorbohren ist nicht erforderlich.

    Anbauteil in Montagequader VARIQ und VARIR einschrauben.

Dosteba Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ zur Befestigung von Aussenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie Vordächern.
Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ

Zur Befestigung schwerer Anbauteile:

  • Aussenleuchten
  • Führungsschienen für Schiebeläden
  • Handläufe und Geländer
  • Vordächer

  • Grundfläche: Ø 125 / 138 x 138 mm
    Ø 125 / 250 x 250 mm
  • Nutzflächen: 75 x 60 / 110 x 70 mm
    75 x 36 / 162 x 182 mm
  • Dicken: 60 bis 300 mm
  • Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ

    Zur Befestigung von schweren Anbauteile wie Aussenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie Vordächern

    Die Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Universalmontageplatten UMP-ALU-Z, Q, TZ, TQ bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zum kraftschlüssigen Verschraubung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte aus HPL, die eine optimale Druckverteilung auf der Oberfläche der Konsole gewährleistet.

    EPS-Stopfen zum Verschließen der Bohrungen werden mitgeliefert.

  • Montage

    Die Universal-Montageplatten dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Universal-Montageplatten kann die Tragfähigkeit beeinträchtigen.

    Es wird empfohlen, die Universal-Montageplatten gleichzeitig mit dem Kleben der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche der Universalmontageplatte UMP-ALU-Z, Q, TZ, TQ auftragen.

    Die Universal-Montageplatten müssen vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Universal-Montageplatten Dämmplatten bündig anpressen.

    Je nach Nutzfläche der Universal-Montageplatte muss auf die Ausrichtung (vertikal oder horizontal) der Universal-Montageplatte geachtet werden.

    Nach Aushärtung des Klebemörtels Schraubdübel setzen und Formteile aus EPS einpressen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Genaue Position markieren, damit die Universal-Montageplatten nach dem Aufbringen des Putzes wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Universal-Montageplatten können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in den Universal-Montageplatten sind geeignete Schrauben mit metrischem Gewinde (M-Schrauben) zu verwenden. Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Die Bohrung durch Compactplatten und Aluminiumplatten bohren. Die Bohrtiefe muss 40 - 50 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden.

    Anbauteil in die Universal-Montageplatten einschrauben.

    Die Einschraubtiefe in die Universal-Montageplatten muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der ausgeschäumten Aluminiumplatte erfolgt.

    Zur Bestimmung der gesamten Einschraubtiefe muss die genaue Schichtdicke der Universal-Montageplatte bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Schichtdicke und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Universalmontageplatte UMP-ALU-R zur Befestigung von Aussenleuchten, Führungsschienen für Schiebeläden, Markisen und Vordächern.
Universalmontageplatte UMP-ALU-R

Zur Befestigung leichter Anbauteile:

  • Aussenleuchten
  • Führungsschienen für Schiebeläden
  • Markisen
  • Vordächer

  • Grundfläche: 238 x 138 mm
  • 170 x 110 mm
  • Dicken: 60 bis 300 mm
  • Universalmontageplatte UMP-ALU-R

    Zur Befestigung von schweren Anbauteile wie Aussenleuchten, Führungsschienen für Schiebeläden, Markisen und Vordächern

    Die Universalmontageplatte UMP-ALU-R eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Universalmontageplatten UMP-ALU-R bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zum kraftschlüssigen Verschraubung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte aus HPL, die eine optimale Druckverteilung auf der Oberfläche der Konsole gewährleistet.

    EPS-Stopfen zum Verschließen der Bohrungen werden mitgeliefert.

  • Montage

    Die Universal-Montageplatten dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Universal-Montageplatten kann die Tragfähigkeit beeinträchtigen.

    Es wird empfohlen, die Universal-Montageplatten gleichzeitig mit dem Kleben der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche der Universalmontageplatte UMP-ALU-R auftragen.

    Die Universal-Montageplatten müssen vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Universal-Montageplatten Dämmplatten bündig anpressen.

    Je nach Nutzfläche der Universal-Montageplatte muss auf die Ausrichtung (vertikal oder horizontal) der Universal-Montageplatte geachtet werden.

    Nach Aushärtung des Klebemörtels Schraubdübel setzen und Formteile aus EPS einpressen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Genaue Position markieren, damit die Universal-Montageplatten nach dem Aufbringen des Putzes wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Universal-Montageplatten können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in den Universal-Montageplatten sind geeignete Schrauben mit metrischem Gewinde (M-Schrauben) zu verwenden. Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Die Bohrung durch Compactplatten und Aluminiumplatten bohren. Die Bohrtiefe muss 40 - 50 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden.

    Anbauteil in die Universal-Montageplatten einschrauben.

    Die Einschraubtiefe in die Universal-Montageplatten muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der ausgeschäumten Aluminiumplatte erfolgt.

    Zur Bestimmung der gesamten Einschraubtiefe muss die genaue Schichtdicke der Universal-Montageplatte bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Schichtdicke und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Universalmontageplatte UMP-ALU-TR zur Befestigung von Markisen, Treppen und Vordächern.
Universalmontageplatte UMP-ALU-TR

Zur Befestigung schwerer Anbauteile:

  • Markisen
  • Treppen
  • Vordächer
Mit ETA-Zulassung

  • Grundfläche: 238 x 138 mm
  • 162 x 80 mm
  • Dicken: 80 bis 300 mm
  • Universalmontageplatte UMP-ALU-TR

    Zur Befestigung von schweren Anbauteile wie Markisen, Treppen und Vordächern

    Die Universalmontageplatte UMP-ALU-TR eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Universalmontageplatten UMP-ALU-TR bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten Stahlkonsolen zur kraftschlüssigen Verschraubung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung auf der Fläche gewährleistet. Zugstäbe aus faserverstärktem Kunststoff (Polyamid) sorgen für die notwendige Festigkeit.

  • Montage

    Die Universal-Montageplatten dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Universal-Montageplatten kann die Tragfähigkeit beeinträchtigen.

    Es wird empfohlen, die Universal-Montageplatten gleichzeitig mit dem Kleben der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche der Universalmontageplatte UMP-ALU-TR auftragen.

    Die Universal-Montageplatten müssen vollflächig mit dem tragfähigen Befestigungsgrund verklebt werden.

    Universal-Montageplatten Dämmplatten bündig anpressen.

    Je nach Nutzfläche der Universal-Montageplatte muss auf die Ausrichtung (vertikal oder horizontal) der Universal-Montageplatte geachtet werden.

    Nach Aushärtung des Klebemörtels Schraubdübel setzen und Formteile aus EPS einpressen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Genaue Position markieren, damit die Universal-Montageplatten nach dem Aufbringen des Putzes wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Universal-Montageplatten können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in den Universal-Montageplatten sind geeignete Schrauben mit metrischem Gewinde (M-Schrauben) zu verwenden. Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Die Bohrung durch Compactplatten und Aluminiumplatten bohren. Die Bohrtiefe muss 35 - 45 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden.

    Anbauteil in die Universal-Montageplatten einschrauben.

    Die Einschraubtiefe in die Universal-Montageplatten muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der ausgeschäumten Aluminiumplatte erfolgt.

    Zur Bestimmung der gesamten Einschraubtiefe muss die genaue Schichtdicke der Universal-Montageplatte bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Schichtdicke und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Schwerlastkonsole SLK-ALU-TR, TQ, TTR, TTQ zur Befestigung von Markisen, Treppen und Vordächern.
Schwerlastkonsole SLK-ALU-TR, TQ, TTR, TTQ

Zur Befestigung schwerer Anbauteile:

  • Markisen
  • Treppen
  • Vordächer
Mit ETA-Zulassung

  • Grundfläche: 250 x 250 mm / 250 x 150 mm
    340 x 186 mm / 240 x 186 mm
  • Nutzfläche: 162 x 182 mm / 162 x 82 mm
    162 x 182 mm / 162 x 82 mm
  • Dicken: 100 bis 300 mm
  • Schwerlastkonsole SLK-ALU-TR, TQ, TTR, TTQ

    Zur Befestigung von schweren Anbauteile wie Markisen, Treppen und Vordächern

    Die Schwerlastkonsole SLK-ALU-TR, TQ, TTR, TTQ eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Schwerlastkonsolen SLK-ALU-TQ und SLK-ALU-TR bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten Stahlkonsolen zur kraftschlüssigen Verschraubung mit dem Untergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL) zur optimalen Druckverteilung auf der Fläche. Zugstäbe aus faserverstärktem Kunststoff (Polyamid) sorgen für die notwendige Festigkeit.

    Die Schwerlastkonsolen SLK-ALU-TTQ und SLK-ALU-TTR sind mit einem Vierkantstahlrohr zur Befestigung in der Zwischendecke ausgestattet.

  • Montage

    Die Schwerlastkonsolen dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Schwerlastkonsolen kann die Tragfähigkeit beeinträchtigen.

    Es wird empfohlen, die Schwerlastkonsolen vor dem Kleben der Dämmplatten zu versetzen.

    Erstes Bohrloch anzeichnen und bohren. Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Mit der Bohrlehre einen Positionierstift in das entsprechende Loch stecken und ein zweites Loch bohren.

    Mit der Bohrlehre den zweiten Positionierbolzen in das entsprechende Loch stecken. Mit Hilfe der Bohrlehre dritte und vierte Bohrung ausführen.

    Die Bohrlöcher sind gründlich vom Bohrmehl zu reinigen. Reinigungsverfahren für Beton oder Vollsteinen:
    4x ausblasen
    4x ausbürsten
    4x ausblasen

    Gewindestangen einsetzen und durch Aufstecken der Setzlehre genau ausrichten. Injektionsmörtel aushärten lassen. Nach dem Aushärten die Setzlehre herausziehen und überschüssiges Material entfernen. Bei Lochsteinmauerwerk sind Injektionsankerhülsen zu verwenden.

    Die Schwerlastkonsole mit Distanzunterlagen genau auf die Fassadenflucht ausrichten. Bei Bedarf Gewindestangen mit Korrosionsschutzspray einsprühen.

    Injektionsmörtel durch die seitlichen Bohrungen in die Schwerlastkonsole einpressen, bis dieser zwischen der Schwerlastkonsole und dem Untergrund austritt.

    Dämmplatten fugenlos ausrichten. Genaue Lage markieren, damit die Schwerlastkonsole nach dem Verputzen wiedergefunden werden kann.

  • Nachträgliche Arbeiten

    Die Schwerlastkonsolen können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in den Schwerlastkonsolen sind geeignete Schrauben mit metrischem Gewinde (M-Schrauben) zu verwenden. Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Die Bohrung durch Compactplatten und Aluminiumplatten bohren. Die Bohrtiefe muss 40 - 50 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden.

    Anbauteil in die Schwerlastkonsolen einschrauben.

    Die Einschraubtiefe in die Schwerlastkonsolen muss mindestens 35 mm betragen, damit die Verschraubung durch die gesamte Dicke der ausgeschäumten Aluminiumplatte erfolgt.

    Zur Bestimmung der gesamten Einschraubtiefe muss die genaue Schichtdicke auf der Schwerlastkonsole bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Schichtdicke und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Klobentragelemente K1-PE von Dosteba zur Befestigung von Kloben für Fensterläden oder Führungsschienen für Schiebeläden.
Klobentragelement K1-PE

Zur Befestigung mittelschwerer Anbauteile:

  • Kloben für Fensterläden
  • Führungsschienen für Schiebeläden

  • Grundfläche: 240 x 125 mm
  • Nutzfläche 108 x 48 mm
  • Dicken: 60 bis 200 mm
  • Klobentragelement K1-PE

    Zur Befestigung von Kloben für Fensterläden oder Führungsschienen für Schiebeläden

    Die Klobentragelement K1-PE eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Klobentragelemente K1-PE bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit einer eingeschäumten Einlage aus faserverstärktem Kunststoff zur kraftschlüssigen Verschraubung mit dem Befestigungsgrund und zur Aufnahme der Stellfüße sowie einer weiteren Kunststoffeinlage zur Verschraubung des Anbauteils.

  • Montage

    Die Klobentragelemente K1-PE dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Klobentragelemente K1-PE kann die Tragfähigkeit beeinträchtigen.

    Die maximale Auskragung der Klobentragelemente K1-PE ist abhängig vom erforderlichen Randabstand der Schraubdübel.

    Es wird empfohlen, die Klobentragelemente K1-PE vor dem Kleben der Dämmplatten zu versetzen.

    Die Mitte des Klobentragelementes K1-PE in der gewünschten Höhe auf dem Mauerwerk anzeichnen.

    Setzlehre auf das gewünschte Rahmensichtmass einstellen und auf das Klobentragelement K1-PE schieben.

    Klobentragelement K1-PE mit aufgeschobener Setzlehre auf der markierten Höhe festhalten und Setzlehre bis zum Fensterrahmen führen.

    Der Strich auf dem Mauerwerk muss durch den mittleren Schlitz der Setzlehre sichtbar sein. Der Anschlag muss sauber am Fensterrahmen anliegen.

    Erstes Loch bohren und Schraubdübel in das entsprechende Loch stecken.
    Zweites Loch bohren und Schraubdübel in das zweite Loch stecken.
    Drittes Loch bohren und Schraubdübel in das dritte Loch stecken.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Das Klobentragelement K1-PE mit Stellfüßen auf Fassadenflucht ausrichten und die Schraubdübel anziehen.

    Bei Bedarf Schraubdübel mit Korrosionsschutzspray einsprühen.

    Dämmplatten fugenfrei ausrichten und genaue Position markieren, damit das K1-PE Klobentragelement nach dem Aufbringen der Putzbeschichtung wieder auffindbar ist.

  • Nachträgliche Arbeiten

    Die Klobentragelement K1-PE können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in den Klobentragelementen K1-PE eignen sich Holz- oder Blechschrauben, sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben) oder Schrauben mit metrischem Gewinde (M-Schrauben). Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Vorbohren bei Holzschrauben:
    Das Vorstechen mit einer Ahle erleichtert das Einsetzen der Schraube. Je nach Schraubentyp kann ein Vorbohren erforderlich sein. Bei M-Schrauben ist ein Gewindeschneiden nicht erforderlich, kann aber das der Schraube erleichtern.

    Anbauteil in Klobentragelement K1-PE verschrauben.

    Die Einschraubtiefe in das Klobentragelement K1-PE muss mindestens 20 mm betragen, damit die Verschraubung über die gesamte Dicke der geschäumten Kunststoffeinlage erfolgt.

    Schraubkloben mit M-Gewinde können mit Kontermuttern gegen Verdrehen gesichert werden.

    Zur Bestimmung der gesamten Einschraubtiefe muss die genaue Schichtdicke auf dem Klobentragelement K1-PE bekannt sein. Die erforderliche Schraubenlänge ergibt sich aus der Einschraubtiefe, der Schichtdicke und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba TRA-WIK-PU von Dosteba zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken.
TRA-WIK-PU

Zur Befestigung mittelschwerer Anbauteile:

  • Geländern an französischen Balkonen
  • Geländermontagen an Gebäudeecken
Mit ETA-Zulassung

  • Grundfläche: 280 x 125 mm
  • Nutzfläche in der Laibung: 100 x 85 / 160 x 85 mm
  • Typen: 140 / 200 mm
  • TRA-WIK-PU

    Zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken

    Die TRA-WIK-PU eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Tragwinkel TRA-WIK-PU bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit drei eingeschäumten Unterlegscheiben.

  • Montage

    Die TRA-WIK-PU dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der TRA-WIK-PU kann die Tragfähigkeit beeinträchtigen. Eine Ausnahme bildet die Kürzung der Tragwinkel TRA-WIK-PU in der Dicke.

    Die Auskragung der Tragwinkel TRA-WIK-PU darf maximal 80 mm betragen.

    Die Tragwinkel TRA-WIK-PU können vor oder nach der Verklebung der Dämmplatten versetzt werden.

    Befestigung mit Schraubdübel und Klebemörtel:

    Die Mitte des TRA-WIK-PU in der gewünschten Höhe auf dem Mauerwerk anzeichnen und die Setzlehre auf Tragwinkel TRA-WIK-PU schieben.

    Tragwinkel TRA-WIK-PU mit aufgeschobener Setzlehre auf der angezeichneten Höhe halten und Setzlehre bis zum Fensterrahmen führen. Der Strich auf dem Mauerwerk muss durch den mittigen Schlitz in der Setzlehre sichtbar sein. Der Anschlag muss sauber am Fensterrahmen anliegen.

    Erstes Loch bohren. Bei Mauerwerk mit Lochsteinen ohne Schlag bohren. Schraubdübel in das entsprechende Loch stecken und Tragwinkel TRA-WIK-PU befestigen.
    Zweites Loch bohren. Schraubdübel in zweites Loch stecken und Tragwinkel TRA-WIK-PU befestigen.
    Drittes Loch bohren. Schraubdübel in drittes Loch stecken und Tragwinkel TRA-WIK-PU befestigen.

    Klebemörtel TRA-WIK-PU auf die Klebefläche des Tragwinkels auftragen. Das Element muss vollflächig mit dem tragfähigen Untergrund verklebt werden.

    Nach Aushärten des Klebemörtels Schraubdübel nachziehen. Bei Bedarf Schraubdübel mit Korrosionsschutzspray einsprühen.

    Dämmplatten fugenfrei ausrichten und Tragwinkel TRA-WIK-PU fassadenbündig abschneiden.

    Genaue Position markieren, damit der Tragwinkel TRA-WIK-PU nach der Putzbeschichtung wiedergefunden werden kann.

    Alternativ kann die Montage auch mit dem Kleben der Dämmplatte oder mit Gewindestangen erfolgen. Die Montageanleitung befindet sich im Downloadbereich des Produktes.

  • Nachträgliche Arbeiten

    Die TRA-WIK-PU können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in die Tragwinkel TRA-WIK-PU eignen sich Einschraubmuffen oder Holzschrauben.

    Anbauteil in den Tragwinkel TRA-WIK-PU verschrauben. Die Verschraubungstiefe in den Tragwinkel TRA-WIK-PU bei Verwendung von Einschraubmuffen muss mindestens 30 mm, bei Holzschrauben mindestens 60 mm betragen. Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Tragwinkel TRA-WIK-PU bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Tragwinkel TRA-WIK-ALU-RF von Dosteba zur Befestigung von Führungsschienen für Schiebeläden, Geländern an französischen Balkonen, Kloben für Fensterläden und zur Geländermontagen an Gebäudeecken.
Tragwinkel TRA-WIK-ALU-RF

Zur Befestigung mittelschwerer Anbauteile:

  • Führungsschienen für Schiebeläden
  • Geländern an französischen Balkonen
  • Geländermontagen an Gebäudeecken
  • Kloben für Fensterläden
Mit ETA-Zulassung

  • Grundfläche: 280 x 125 mm
  • Nutzfläche: 97 x 45 mm
  • Typen: 80 bis 300 mm
  • Tragwinkel TRA-WIK-ALU-RF

    Zur Befestigung von Führungsschienen für Schiebeläden, Geländern an französischen Balkonen, Kloben für Fensterläden und zur Geländermontagen an Gebäudeecken

    Die Tragwinkel TRA-WIK-ALU-RF eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Tragwinkel TRA-WIK-ALU-RF bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verbindung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

  • Montage

    Die Tragwinkel TRA-WIK-ALU-RF dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Tragwinkel TRA-WIK-ALU-RF kann die Tragfähigkeit beeinträchtigen.

    Die Auskragung der Tragwinkel TRA-WIK-ALU-RF darf maximal 80 mm betragen.

    Bei unebenen Untergründen sind die Tragwinkel TRA-WIK-ALU-RF mit Klebemörtel oder Stellfüßen zu versetzen.

    Montage mit Schraubdübel und Klebemörtel:

    Es wird empfohlen, die Tragwinkel TRAWIK-ALU-RF gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Tragwinkels TRA-WIK-ALU-RF auftragen und vollflächig mit dem tragfähigen Befestigungsgrund verkleben.

    Tragwinkel TRA-WIK-ALU-RF bündig mit den Dämmplatten anpressen.

    Nach Aushärtung des Klebemörtels Schraubdübel versetzen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Schraubdübel ggf. mit Korrosionsschutzspray einsprühen.

    Passstück aus Dämmplattenmaterial für vorhandene Aussparung zuschneiden, Klebemörtel auftragen und bündig zu Dämmplatten andrücken.

    Genaue Position markieren, damit der Tragwinkel TRA-WIK-ALU-RF nach der Putzbeschichtung wiedergefunden werden kann.

    Alternativ kann die Montage auch mit Gewindestangen oder Stellfüssen erfolgen. Die Montageanleitung befindet sich im Downloadbereich des Produktes.

  • Nachträgliche Arbeiten

    Die Tragwinkel TRA-WIK-ALU-RF können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in die Tragwinkel TRA-WIK-ALU-RF eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Bohrung durch die Compactplatte und die Aluminiumplatte. bohren. Die Bohrtiefe muss 35 - 45 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden. Anbauteil in Tragwinkel TRA-WIK-ALU-RF einschrauben. Die Einschraubtiefe in den Tragwinkel TRA-WIK-ALU-RF muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der Aluschaumplatte erfolgt.

    Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Tragwinkel TRA-WIK-ALU-RF bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Tragwinkel TRA-WIK-ALU-RL von Dosteba zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken.
Tragwinkel TRA-WIK-ALU-RL

Zur Befestigung mittelschwerer Anbauteile:

  • Geländern an französischen Balkonen
  • Geländermontagen an Gebäudeecken
Mit ETA-Zulassung

  • Grundfläche: 280 x 125 mm
  • Nutzfläche: 97 x 45 mm
  • Typen: 80 bis 300 mm
  • Tragwinkel TRA-WIK-ALU-RL

    Zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken

    Die Tragwinkel TRA-WIK-ALU-RL eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Tragwinkel TRA-WIK-ALU-RL bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verbindung mit dem Befestigungsgrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

  • Montage

    Die Tragwinkel TRA-WIK-ALU-RL dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Tragwinkel TRA-WIK-ALU-RL kann die Tragfähigkeit beeinträchtigen.

    Die Auskragung der Tragwinkel TRA-WIK-ALU-RL darf maximal 80 mm betragen.

    Bei unebenen Untergründen sind die Tragwinkel TRA-WIK-ALU-RL mit Klebemörtel oder Stellfüßen zu versetzen.

    Montage mit Schraubdübel und Klebemörtel:

    Es wird empfohlen, die Tragwinkel TRAWIK-ALU-RF gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Tragwinkels TRA-WIK-ALU-RL auftragen und vollflächig mit dem tragfähigen Befestigungsgrund verkleben.

    Tragwinkel TRA-WIK-ALU-RL bündig mit den Dämmplatten anpressen.

    Nach Aushärtung des Klebemörtels Schraubdübel versetzen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Schraubdübel ggf. mit Korrosionsschutzspray einsprühen.

    Passstück aus Dämmplattenmaterial für vorhandene Aussparung zuschneiden, Klebemörtel auftragen und bündig zu Dämmplatten andrücken.

    Genaue Position markieren, damit der Tragwinkel TRA-WIK-ALU-RL nach der Putzbeschichtung wiedergefunden werden kann.

    Alternativ kann die Montage auch mit Gewindestangen oder Stellfüssen erfolgen. Die Montageanleitung befindet sich im Downloadbereich des Produktes.

  • Nachträgliche Arbeiten

    Die Tragwinkel TRA-WIK-ALU-RL können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in die Tragwinkel TRA-WIK-ALU-RL eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Bohrung durch die Compactplatte und die Aluminiumplatte. bohren. Die Bohrtiefe muss 35 - 45 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden. Anbauteil in Tragwinkel TRA-WIK-ALU-RL einschrauben. Die Einschraubtiefe in den Tragwinkel TRA-WIK-ALU-RL muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der Aluschaumplatte erfolgt.

    Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Tragwinkel TRA-WIK-ALU-RL bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Tragwinkel TWL-ALU-RF von Dosteba zur Befestigung von Führungsschienen für Schiebeläden, Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken sowie Kloben für Fensterläden
Tragwinkel TWL-ALU-RF

Zur Befestigung mittelschwerer Anbauteile:

  • Führungsschienen für Schiebeläden
  • Geländern an französischen Balkonen
  • Geländermontagen an Gebäudeecken
  • Kloben für Fensterläden
Mit ETA-Zulassung

  • Grundfläche: 320 x 125 mm
  • Nutzfläche: 97 x 45 mm
  • Typen: 80 bis 300 mm
  • Tragwinkel TWL-ALU-RF

    Zur Befestigung von Führungsschienen für Schiebeläden, Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken sowie Kloben für Fensterläden

    Die Tragwinkel TWL-ALU-RF eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Tragwinkel TWL-ALU-RF bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Befestigungsuntergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

  • Montage

    Die Tragwinkel TWL-ALU-RF dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Tragwinkel TWL-ALU-RF kann die Tragfähigkeit beeinträchtigen.

    Die Auskragung der Tragwinkel Tragwinkel TWL-ALU-RF darf maximal 80 mm betragen.

    Bei unebenen Untergründen sind die Tragwinkel Tragwinkel TWL-ALU-RF mit Klebemörtel oder Stellfüßen zu versetzen.

    Montage mit Schraubdübel und Klebemörtel:

    Es wird empfohlen, die Tragwinkel TRAWIK-ALU-RF gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Tragwinkels Tragwinkel TWL-ALU-RF auftragen und vollflächig mit dem tragfähigen Befestigungsgrund verkleben.

    Tragwinkel Tragwinkel TWL-ALU-RF bündig mit den Dämmplatten anpressen.

    Nach Aushärtung des Klebemörtels Schraubdübel versetzen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Schraubdübel ggf. mit Korrosionsschutzspray einsprühen.

    Passstück aus Dämmplattenmaterial für vorhandene Aussparung zuschneiden, Klebemörtel auftragen und bündig zu Dämmplatten andrücken.

    Genaue Position markieren, damit der Tragwinkel Tragwinkel TWL-ALU-RF nach der Putzbeschichtung wiedergefunden werden kann.

    Alternativ kann die Montage auch mit Gewindestangen oder Stellfüssen erfolgen. Die Montageanleitung befindet sich im Downloadbereich des Produktes.

  • Nachträgliche Arbeiten

    Die Tragwinkel TWL-ALU-RF können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in die Tragwinkel Tragwinkel TWL-ALU-RF eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Bohrung durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 35 - 45 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden. Anbauteil in Tragwinkel Tragwinkel TWL-ALU-RF einschrauben. Die Einschraubtiefe in den Tragwinkel Tragwinkel TWL-ALU-RF muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der Aluschaumplatte erfolgt.

    Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Tragwinkel Tragwinkel TWL-ALU-RF bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Tragwinkel TWL-ALU-RL von Dosteba zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken
Tragwinkel TWL-ALU-RL

Zur Befestigung mittelschwerer Anbauteile:

  • Geländern an französischen Balkonen
  • Geländermontagen an Gebäudeecken
Mit ETA-Zulassung

  • Grundfläche: 320 x 125 mm
  • Nutzfläche: 97 x 45 mm
  • Typen: 80 bis 300 mm
  • Tragwinkel TWL-ALU-RL

    Zur Befestigung von Geländern an französischen Balkonen und zur Geländermontagen an Gebäudeecken

    Die Tragwinkel TWL-ALU-RL eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen hinterlüfteten Fassaden, Innendämmungen usw.

    Die Tragwinkel TWL-ALU-RL bestehen aus schwarz eingefärbtem, unverrottbarem und FCKW-freiem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Befestigungsuntergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet.

  • Montage

    Die Tragwinkel TWL-ALU-RL dürfen vor dem Einbau keine die statische Tragfähigkeit beeinträchtigenden Beschädigungen aufweisen und dürfen nicht über einen längeren Zeitraum Witterungseinflüssen ausgesetzt gewesen sein. Jede Veränderung der Tragwinkel TWL-ALU-RL kann die Tragfähigkeit beeinträchtigen.

    Die Auskragung der Tragwinkel Tragwinkel TWL-ALU-RL darf maximal 80 mm betragen.

    Bei unebenen Untergründen sind die Tragwinkel Tragwinkel TWL-ALU-RL mit Klebemörtel oder Stellfüßen zu versetzen.

    Montage mit Schraubdübel und Klebemörtel:

    Es wird empfohlen, die Tragwinkel TRAWIK-ALU-RF gleichzeitig mit der Verklebung der Dämmplatten zu versetzen.

    Klebemörtel auf die Klebefläche des Tragwinkels Tragwinkel TWL-ALU-RL auftragen und vollflächig mit dem tragfähigen Befestigungsgrund verkleben.

    Tragwinkel Tragwinkel TWL-ALU-RL bündig mit den Dämmplatten anpressen.

    Nach Aushärtung des Klebemörtels Schraubdübel versetzen.

    Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Schraubdübel ggf. mit Korrosionsschutzspray einsprühen.

    Passstück aus Dämmplattenmaterial für vorhandene Aussparung zuschneiden, Klebemörtel auftragen und bündig zu Dämmplatten andrücken.

    Genaue Position markieren, damit der Tragwinkel Tragwinkel TWL-ALU-RL nach der Putzbeschichtung wiedergefunden werden kann.

    Alternativ kann die Montage auch mit Gewindestangen oder Stellfüssen erfolgen. Die Montageanleitung befindet sich im Downloadbereich des Produktes.

  • Nachträgliche Arbeiten

    Die Tragwinkel TWL-ALU-RL können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämmverbundsysteme beschichtet werden.

    Auf die Putzbeschichtung können Anbauteile montiert werden. In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.

    Für die Verschraubung in die Tragwinkel Tragwinkel TWL-ALU-RL eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).

    Die Verschraubung darf nur in der dafür vorgesehenen Nutzfläche erfolgen.

    Bohrung durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 35 - 45 mm betragen.

    Gewinde durch Compactplatte und Aluminiumplatte schneiden. Anbauteil in Tragwinkel Tragwinkel TWL-ALU-RL einschrauben. Die Einschraubtiefe in den Tragwinkel Tragwinkel TWL-ALU-RL muss mindestens 30 mm betragen, damit die Verschraubung durch die gesamte Dicke der Aluschaumplatte erfolgt.

    Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf dem Tragwinkel Tragwinkel TWL-ALU-RL bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.

    Für die Anziehdrehmomente der Schrauben sind die Herstellerangaben zu beachten.

Dosteba Elektrodose Eldoline-PA von Dosteba zur Befestigung von Bewegungsmelder, Elektroschalter, Steckdosen und Temperaturfühler
Elektrodose Eldoline-PA

Zur Befestigung elektrischer Anbauteile:

  • Bewegungsmelder
  • Elektroschalter
  • Steckdosen
  • Temperaturfühler

  • Durchmesser Dose innen: 65 mm
  • Durchmesser Kranz aussen: 105 mm
  • Tiefe Dose: 60 mm
  • Elektrodose Eldoline-PA

    Zur Befestigung von Bewegungsmelder, Elektroschalter, Steckdosen und Temperaturfühler

    Die Elektrodosen Eldoline-PA eignen sich für Befestigung von Elektroschaltern und Steckdosen ohne Wärmebrücken in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Die Elektrodosen Eldoline-PA bestehen aus schwer entflammbarem Kunststoff. Die Oberfläche ist perforiert.

    Zur Verschraubung der Elektrodosen Eldoline-PA eignen sich Holz- oder Blechschrauben.

    Die ür Eldoline-PA Elektrodosen können mit und ohne Fräswerkzeug bestellt werden.

    Passend zu den Elektrodosen Eldoline-PA ist ein Einsatz Gerätehalter erhältlich.

  • Montage

    Es wird empfohlen, die Elektrodosen Eldoline-PA beim Verkleben der Dämmplatten zu versetzen.

    Die vom Elektroinstallateur auf dem Mauerwerk markierte Position der Elektrodose Eldoline-PA einmessen und auf der Dämmplatte anzeichnen.

    Mit Fräswerkzeug für Eldoline-PA Aussparung auf der Dämmplattenaußenseite fräsen und vom Frässtaub reinigen.

    Aussparungen für Elektrokabel oder Kabelschutzrohre auf der Dämmplatteninnenseite ausschneiden.

    Dämmplatte verkleben und gleichzeitig Elektrokabel oder Kabelschutzrohre durch die Aussparungen führen.

    Durchführungen in die Elektrodose Eldoline-PA schneiden.

    Zu groß geschnittene Aussparungen auf der Innenseite der Dämmplatte mit Montageschaum verschließen.

    PU-Kleber DoPurCol auf die Kreisfläche der Elektrodose Eldoline-PA auftragen.

    Elektrokabel oder Kabelschutzrohre in die Durchführungen der Elektrodose Eldoline-PA einführen und Elektrodose Eldoline-PA bündig zu den Dämmplatten in die Ausfräsung eindrücken.

    Kabelleitungen abschneiden (wenn keine Kabelschutzrohre verwendet werden, entfällt dieser Arbeitsschritt).

    Bei Bedarf Einsatz Gerätehalter einstecken

  • Nachträgliche Arbeiten

    Die Elektrodosen Eldoline-PA können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden. Auf die Putzbeschichtung können Anbauteile montiert werden.

    Für die Verschraubung in der Elektrodose Eldoline-PA sind Holz- oder Blechschrauben geeignet.

    Vor dem Versetzen des Elektrobauteils die elektrischen Leitungen anschließen.

    Kabel- oder Rohrdurchführungen mit Gummistopfen abdichten.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Vorbohren ist nicht notwendig.

    Anbauteil in Elektrodose Eldoline-PA einschrauben.

Dosteba Elektrodose Eldoline-EPS von Dosteba zur Befestigung von Bewegungsmelder, Elektroschalter, Steckdosen und Temperaturfühler
Elektrodose Eldoline-EPS

Zur Befestigung elektrischer Anbauteile:

  • Bewegungsmelder
  • Elektroschalter
  • Steckdosen
  • Temperaturfühler

  • 150 x 150 mm
  • 210 x 150 mm (2 x 1)
  • 250 x 150 mm (2 x 1 NUP)
  • Dicken: 80 bis 300 mm
  • Elektrodose Eldoline-EPS

    Zur Befestigung von Bewegungsmelder, Elektroschalter, Steckdosen und Temperaturfühler

    Die Elektrodosen Eldoline-EPS eignen sich für Befestigung von Elektroschaltern und Steckdosen ohne Wärmebrücken in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW).

    Die Elektrodosen Eldoline-EPS bestehen aus einem Dosengehäuse und vier Füßen aus schwer entflammbarem Kunststoff, die in ein Formteil aus EPS eingeklebt sind. Die Kabel- bzw. Rohrdurchführungen werden mit Blindeinsätzen aus EPS verschlossen.

    Die Eldoline-EPS Elektrodosen sind in drei verschiedenen Ausführungen erhältlich.

  • Montage

    Es wird empfohlen, die Elektrodosen Eldoline-EPS vor dem Verkleben der Dämmplatten zu versetzen.

    Bohrlöcher anzeichnen und bohren. Mauerwerk mit Lochsteinen ohne Schlag bohren.

    Blindeinsätze in der Elektrodose Eldoline-EPS entfernen und Durchbrüche in der Dose ausbrechen.

    Elektrodose Eldoline-EPS einsetzen und gleichzeitig Elektrokabel oder Kabelschutzrohre durch die Aussparungen führen.

    Elektrodose Eldoline-EPS festschrauben.

    Kabelleitungen abschneiden (wenn keine Kabelschutzrohre verwendet werden, entfällt dieser Arbeitsschritt).

    Dämmplatten fugenlos anpassen.

    Bei Bedarf Einsatz Gerätehalter einstecken

  • Nachträgliche Arbeiten

    Die Elektrodosen Eldoline-EPS können ohne Voranstrich mit handelsüblichen Beschichtungsstoffen für Wärmedämm-Verbundsysteme beschichtet werden. Auf die Putzbeschichtung können Anbauteile montiert werden.

    Für die Verschraubung in der Elektrodose Eldoline-EPS sind Holz- oder Blechschrauben geeignet.

    Vor dem Versetzen des Elektrobauteils die elektrischen Leitungen anschließen.

    Kabel- oder Rohrdurchführungen mit Gummistopfen abdichten.

    Ein Vorstechen mit einer Ahle erleichtert das Ansetzen der Schraube. Vorbohren ist nicht notwendig.

    Anbauteil in Elektrodose Eldoline-EPS einschrauben.
