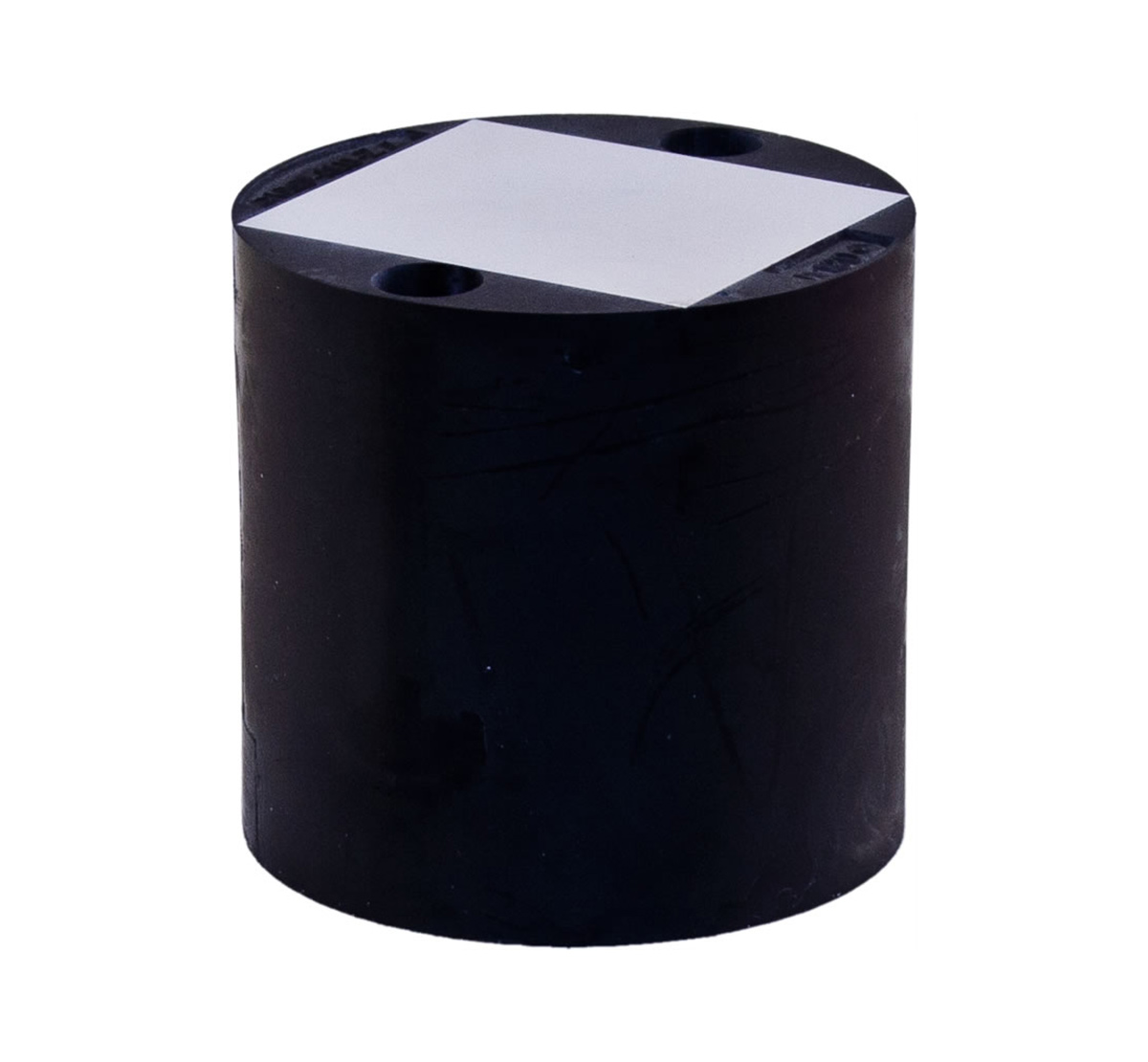

Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Universalmontageplatte UMP-ALU-Z zur Befestigung von Anbauteilen wie Außenleuchten, Führungsschienen, Handläufen und Geländern sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die zylindrische UMP-ALU-Z hat eine runde Grundfläche von 125 mm Durchmesser und ist in Dicken von 60 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Herstelleranschrift:
Dosteba GmbH
Aspenhaustrasse 6
72770 Reutlingen
Deutschland
+49 7121 30177 10
dosteba@dosteba.de
Dosteba Universalmontageplatte UMP-ALU-Z bestehen aus unverrottbarem PU-Hartschaum mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Untergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte zur Druckverteilung.
Die Dosteba Universalmontageplatte UMP-ALU-Z dient zur Befestigung von leichten bis mittelschweren Anbauteilen an Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Außenleuchten, Führungsschienen für Schiebeläden, Handläufen und Geländern oder leichten Vordächern, mit der Universal-Montageplatte befestigen Sie leichte bis mittelschwere Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen.
Die Dosteba Universalmontageplatte UMP-ALU-Z ist mit und ohne Befestigungsmaterial erhältlich.
Die Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) ist für eine Vielzahl von Anwendungen geeignet, bei denen leichte bis mittelschwere Lasten sicher und wärmebrückenfrei an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
-

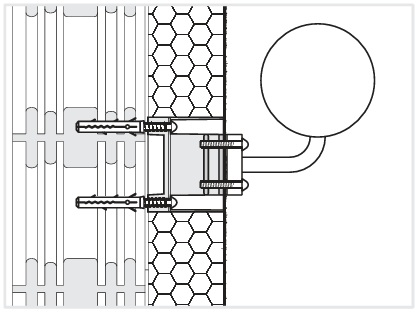

Befestigung von Außenleuchten:
Außenleuchten werden zur Beleuchtung von Eingangsbereichen, Gehwegen, Gärten, Terrassen oder Fassaden eingesetzt. Außenleuchten sind in verschiedenen Ausführungen, Größen und Stilen erhältlich, um den unterschiedlichen funktionalen und ästhetischen Anforderungen gerecht zu werden.
Eine der wichtigsten Funktionen von Außenleuchten ist die gute Ausleuchtung von Wegen und Eingängen, um die Sicherheit zu erhöhen. Vor allem nachts oder bei schlechten Lichtverhältnissen verhindern Außenleuchten, dass Menschen stolpern oder in gefährliche Bereiche wie Treppen- oder Lichtschächte geraten.
Außenbeleuchtung verbessert die Sichtbarkeit von Gebäuden und Grundstücken und kann potenzielle Einbrecher abschrecken. Ein gut beleuchtetes Gelände ist für Kriminelle weniger attraktiv, da es ein höheres Entdeckungsrisiko birgt.
Außenleuchten tragen zur optischen Gestaltung von Außenbereichen bei. Sie können bestimmte Merkmale eines Gartens oder der Architektur eines Hauses hervorheben, indem sie beispielsweise dekorative Pflanzen anstrahlen oder die Fassade eines Hauses beleuchten. Sie schaffen Atmosphäre und erhöhen die Attraktivität des Außenbereichs.
-

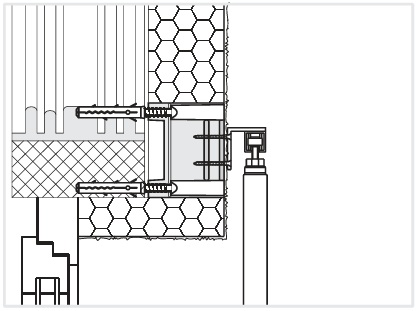

Befestigung von Führungsschienen für Schiebeläden:
Führungsschienen für Schiebeläden werden in der Regel entlang der Wand oder des Fensters montiert und bilden eine stabile Schiene, in der der Schiebeladen geführt wird. Führungsschienen für Schiebeläden halten den Schiebeladen in einer geraden Linie und ermöglichen eine gleichmäßige Bewegung, wenn der Schiebeladen geöffnet oder geschlossen wird. Ohne eine präzise Führung können Schiebeläden klemmen oder unsauber laufen.
Es gibt verschiedene Arten von Führungsschienen, die je nach Bedarf und Einsatzort verwendet werden. Die wichtigsten Arten sind:
Bodenführungsschienen: Diese werden am Boden montiert und führen den Schiebeladen an der Unterseite. Sie verhindern, dass der Schiebeladen kippt oder sich unkontrolliert bewegt. Bodenführungsschienen sind vor allem bei größeren oder schwereren Läden wichtig, um deren Stabilität zu gewährleisten.
Obere Führungsschienen: Diese Schienen werden an der Oberseite des Schiebeladens angebracht und halten den Schiebeladen in der Senkrechten. Sie verhindern, dass der Schiebeladen kippt oder schwingt und sorgen so für eine gleichmäßige und sichere Bewegung.
Führungsschienen mit integrierten Laufrollen: Einige Systeme verfügen über Führungsschienen mit integrierten Rollen oder Riegeln. Diese erleichtern das Gleiten des Schiebeladens und verringern den Abrieb, was wiederum den Verschleiß und den Wartungsaufwand reduziert.
-

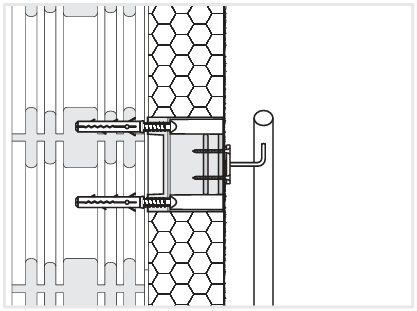

Befestigung von Handläufen und Geländern:
Ein Handlauf ist ein Stangensystem, das in der Regel an Treppen, Rampen oder anderen Stellen mit Höhenunterschieden angebracht wird, um den Benutzern Halt und Stabilität zu bieten. Ein Handlauf dient dazu, das Gleichgewicht zu halten und einen Sturz auf einer Treppe oder Rampe zu verhindern.
Handläufe finden sich vor allem in öffentlichen Gebäuden, Wohnhäusern, aber auch in Außenbereichen wie Parks oder an Brücken.
Besonders wichtig sind Handläufe für mobilitätseingeschränkte oder ältere Menschen, die mehr Hilfe benötigen, um Treppen oder Rampen sicher zu bewältigen.
Handläufe können auch ein dekoratives Element in der Architektur eines Gebäudes sein.
-

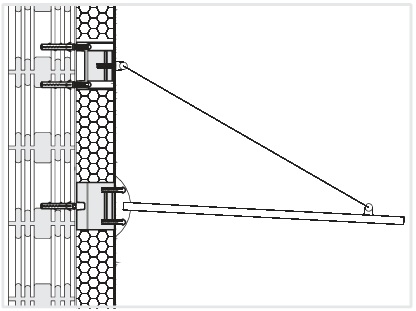

Befestigung von leichten Vordächer:
Leichte Vordächer schützen Eingangsbereiche, Terrassen oder Balkone vor Witterungseinflüssen, ohne die Architektur des Hauses zu dominieren oder unnötig Platz einzunehmen.
Vordächer bieten einen Wetterschutz für die Haustür, den Eingangsbereich oder andere Außenbereiche und verhindern, dass Regen oder Schnee direkt auf Tür, Fenster oder Boden fallen. Besonders an regnerischen Tagen ist das Vordach nützlich, um den Eingangsbereich trocken zu halten.
Im Sommer kann ein leichtes Vordach helfen, den Innenraum vor direkter Sonneneinstrahlung zu schützen und die Temperatur im Gebäude zu regulieren.
Leichte Vordächer werden in der Regel aus robusten, aber leichten Materialien hergestellt, die für ihre Langlebigkeit und Witterungsbeständigkeit bekannt sind, z.B. Aluminium, Edelstahl, Glas oder Polycarbonat.
Ein leichtes Vordach kann das äußere Erscheinungsbild eines Hauses erheblich aufwerten. Es verleiht dem Eingangsbereich ein modernes, elegantes Aussehen und sorgt für einen einladenden ersten Eindruck.
Durch die vielseitige Einsetzbarkeit und einfache Montage ist die Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) die ideale Wahl, wenn leichte bis mittelschwere Lasten wie Außenleuchten, Führungsschienen für Schiebeläden, Handläufen und Geländern sowie leichte Vordächer sicher und wärmebrückenfrei befestigt werden müssen.
- Dicke: 60 mm
- Grundfläche: Ø 125 mm
- Compactplatte: 95 x 80 x 6 mm
- Nutzfläche: 75 x 60 mm
- Dicke Aluminiumplatte: 6 mm
- Lochabstand: 100 mm
- Raumgewicht: 350 kg/m3
-
Die Grundfläche bezeichnet die gesamte Fläche, die die Konsole an der Wand benötigt (Auflagefläche der Konsole für das Bauteil und die Befestigungsteile der Konsole an der Wand).
Die Compactplatte aus HPL (High Pressure Laminate) ist die Auflagefläche für das zu befestigende Bauteil und dient der gleichmäßigen Druckableitung.
Die Nutzfläche ist ein Teil der in der Konsole eingebauten Aluminiumplatte. Die Aluminiumplatte ist von außen nicht sichtbar.
-
Die Dicke der Konsole muss in der Regel der Dicke der Dämmung entsprechen, um einen bündigen Abschluss mit der Dämmung zu erreichen.
-
Vor der Montage des Bauteils müssen Gewinde in die Konsole geschraubt werden. Die zu befestigenden Bauteile dürfen nicht direkt in die Konsole geschraubt werden - Montageanleitung herunterladen.
-
In der Technischen Dokumentation Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) finden Sie die charakteristischen Bruchwerte sowie die zulässigen Lasten.
| D (mm) | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A vertikal | |||||||||||||
| Querbeanspruchung FV [kN] | 1.35 | 1.20 | 1.10 | 1.00 | 0.89 | 0.79 | 0.71 | 0.64 | 0.56 | 0.51 | 0.46 | 0.41 | 0.38 |
| Zugbeanspruchung FZ [kN] | 2.70 | 2.65 | 2.55 | 2.45 | |||||||||
| Druckbeanspruchung FD [kN] | 9.90 | ||||||||||||
| Biegebeanspruchung M [kNm] | 0.11 | 0.11 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 | 0.10 | 0.09 |
| B horizontal | |||||||||||||
| Querbeanspruchung FV [kN] | 1.75 | 1.55 | 1.30 | 1.10 | 0.95 | 0.80 | 0.69 | 0.59 | 0.51 | 0.46 | 0.44 | 0.44 | 0.44 |
| Zugbeanspruchung FZ [kN] | 2.70 | 2.65 | 2.55 | 2.45 | |||||||||
| Druckbeanspruchung FD [kN] | 9.90 | ||||||||||||
| Biegebeanspruchung M [kNm] | 0.11 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 |
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
kNm steht für Kilonewtonmeter und ist eine Einheit des Drehmoments, d. h. einer Drehkraft oder eines Biegemoments.
Faustregel für 1 m Hebelarm: 1 kNm ≈ 102 kg
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Lieferumfang ohne Befestigungsmaterial
Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch)
EPS-Stopfen zum Verschließen der Bohrungen
| Universal- Montageplatte UMP-ALU-Q |
Universal- Montageplatte UMP-ALU-R |
Universal- Montageplatte UMP-ALU-TQ |
Universal- Montageplatte UMP-ALU-TR |
Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
|
|---|---|---|---|---|---|---|
| Grundfläche | 138 x 138 mm | 238 x 138 mm | 138 x 138 mm | 238 x 138 mm | 250 x 250 mm | 250 x 150 mm |
| Dicken | 60 – 300 mm | 60 – 300 mm | 80 – 300 mm | 80 – 300 mm | 100 – 300 mm | 100 – 300 mm |
| Compactplatte | 130 x 90 x 6 mm | 190 x 130 x 6 mm | 132 x 84 x 10 mm | 182 x 132 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 110 x 70 mm | 170 x 110 mm | 80 x 62 mm | 162 x 80 mm | 162 x 182 mm | 162 x 82 mm |
| Dicke Aluminiumplatte | 6 mm | 6 mm | 12 mm | 12 mm | 15 mm | 15 mm |
| Lochabstand | 110 x 110 mm | 210 x 110 mm | 110 x 110 mm | 210 x 110 mm | 224 x 212 mm | 224 x 112 mm |
| Raumgewicht | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 |
Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) dürfen vor dem Einbau keine Beschädigungen aufweisen welche die statische Tragfähigkeit beeinträchtigen und dürfen nicht über längere Zeit der Witterung ausgesetzt worden sein. Jegliche Abänderung der Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) kann die Tragfähigkeit benachteiligen und ist deshalb zu unterlassen.
Es wird empfohlen, die Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) gleichzeitig mit dem Kleben der Dämmplatten zu versetzen.
Mit Fräswerkzeug für Montagezylinder Ausfräsung in Dämmplatte fräsen.
Restdicke mit geeignetem Werkzeug abkratzen und Frässtaub entfernen.
EPS-Stopfen aus der Nische entfernen und auf die Klebefläche der Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) Klebemörtel auftragen. Das Element muss vollflächig mit dem tragfähigen Untergrund verklebt werden.
Verbrauch pro Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) bei einer Schichtdicke von 5 mm: 0,12 kg
Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) oberflächenbündig mit den Dämmplatten verpressen.
Da die Nutzfläche der Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) rechteckig ist, muss auf die Ausrichtung, vertikal oder horizontal, geachtet werden.
Nach Aushärtung des Klebemörtels Schraubdübel setzen.
Bohrlöcher mit EPS-Stopfen verschließen. Mauerwerk mit Lochsteinen ohne Schlag bohren.
Genaue Position markieren, damit die Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) nach dem Verputzen wiedergefunden werden kann.
Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) können ohne Voranstrich mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) beschichtet werden.
In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.
Für die Verschraubung in der Universalmontageplatte Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).
Die Verschraubung darf nur in den dafür vorgesehenen Flächen erfolgen.
Ein Loch durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 40 - 50 mm betragen.
Bohrdurchmesser
M6 5,0 mm
M8 6,8 mm
M10 8,5 mm
M12 10,2 mm
Gewinde durch die Compact- und Aluminiumplatte schneiden.
Anbauteil in der Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) verschrauben. Die Verschraubungstiefe in die Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) muss mindestens 30 mm betragen, damit die Verschraubung in der ganzen Dicke der eingeschäumten Aluplatte erfolgt.
Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf der Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.
Anziehmoment MA
pro M6 Schraube: 5,89 Nm
pro M8 Schraube: 9,7 Nm
pro M10 Schraube: 15,9 Nm
pro M12 Schraube: 25,2 Nm
Für die Anziehmomente der Schrauben sind die Herstellerangaben zu berücksichtigen.
- Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch)
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 2 Stück (1,60 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 2 Stück (2,25 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Die zylindrischen Universalmontageplatten UMP-ALU-Z von Dosteba sind für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen geeignet. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigen und FCKW-freiem PU-Hartschaum (Polyurethan), einer eingeschäumten Stahblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte zur Befestigung des Anbauteils. Die an der Oberfläche befindliche HPL (high pressure laminate) Compactplatte gewährleistet eine optimale Druckverteilung.
Anwendungsbereiche
Für die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen)
Produkteigenschaften
Grundfläche: Ø 125 mm
Dicken: 60 - 300 mm
Compactplatte: 95 x 80 x 6 mm
Nutzfläche: 75 x 60 mm
Dicke Aluplatte: 6 mm
Lochabstand: 100 mm
Raumgewicht PU: 350 kg/m³
Lieferumfang ohne Befestigungsmaterial
UMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der Bohrungen
Lieferumfang mit Befestigungsmaterial
UMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der Bohrungen
Langschaftdübel SXRL 10x100 FUS (SW 13 mm / Torx 40)
