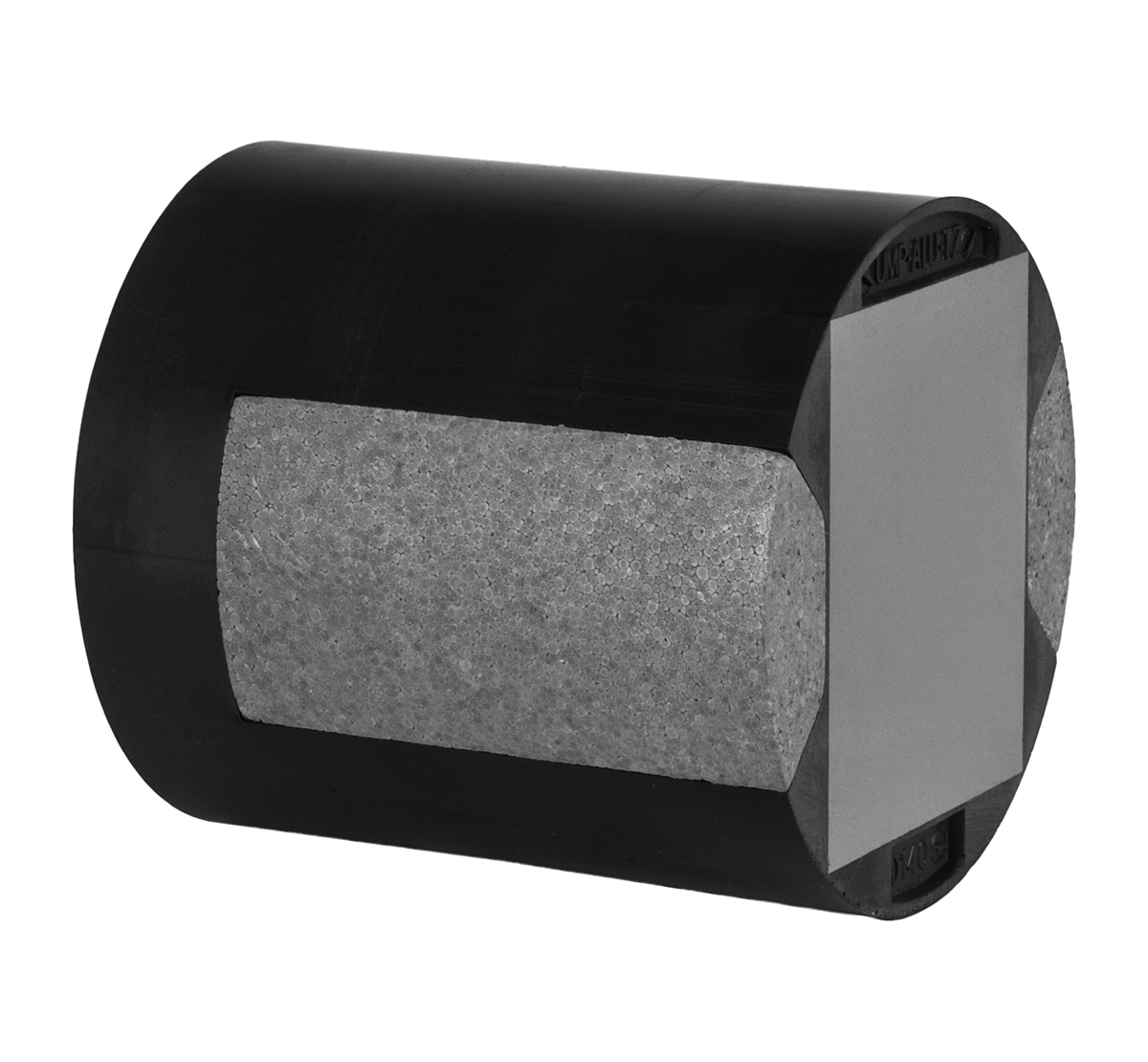

Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Universalmontageplatte UMP-ALU-TZ zur Befestigung von Anbauteilen wie Außenlampen, Führungsschienen für Schiebeläden oder leichte Vordächer an gedämmten Fassaden (WDVS). Die zylindrische UMP-ALU-TZ hat eine Grundfläche von 125 mm Durchmesser und ist in Dicken von 80 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Herstelleranschrift:
Dosteba GmbH
Aspenhaustrasse 6
72770 Reutlingen
Deutschland
+49 7121 30177 10
dosteba@dosteba.de
Die Dosteba Universalmontageplatte UMP-ALU-TZ dient zur Befestigung von leichte bis mittelschweren Anbauteilen an Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Außenlampen, Führungsschienen für Schiebeläden oder leichten Vordächer, mit der Universal-Montageplatte befestigen Sie leichte bis mittelschwere Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen.
Die Dosteba Universalmontageplatte UMP-ALU-TZ ist mit und ohne Befestigungsmaterial erhältlich.
Die Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) ist für eine Vielzahl von Anwendungen geeignet, bei denen leichte bis mittelschwere Lasten sicher an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
-
Befestigung von Außenlampen:
Außenlampen werden zur Beleuchtung von Eingangsbereichen, Gehwegen, Gärten, Terrassen oder Fassaden eingesetzt. Außenlampen sind in verschiedenen Ausführungen, Größen und Stilen erhältlich, um den unterschiedlichen funktionalen und ästhetischen Anforderungen gerecht zu werden.
Eine der wichtigsten Funktionen von Außenlampen ist die gute Ausleuchtung von Wegen und Eingängen, um die Sicherheit zu erhöhen. Vor allem nachts oder bei schlechten Lichtverhältnissen verhindern Außenlampen, dass Menschen stolpern oder in gefährliche Bereiche wie Treppen- oder Lichtschächte geraten.
Außenbeleuchtung verbessert die Sichtbarkeit von Gebäuden und Grundstücken und kann potenzielle Einbrecher abschrecken. Ein gut beleuchtetes Gelände ist für Kriminelle weniger attraktiv, da es ein höheres Entdeckungsrisiko birgt.
Außenlampen tragen zur optischen Gestaltung von Außenbereichen bei. Sie können bestimmte Merkmale eines Gartens oder der Architektur eines Hauses hervorheben, indem sie beispielsweise dekorative Pflanzen anstrahlen oder die Fassade eines Hauses beleuchten. Sie schaffen Atmosphäre und erhöhen die Attraktivität des Außenbereichs.
-
Befestigung von Führungsschienen für Schiebeläden:
Führungsschienen für Schiebeläden werden in der Regel entlang der Wand oder des Fensters montiert und bilden eine stabile Schiene, in der der Schiebeladen geführt wird. Führungsschienen für Schiebeläden halten den Schiebeladen in einer geraden Linie und ermöglichen eine gleichmäßige Bewegung, wenn der Schiebeladen geöffnet oder geschlossen wird. Ohne eine präzise Führung können Schiebeläden klemmen oder unsauber laufen.
Es gibt verschiedene Arten von Führungsschienen, die je nach Bedarf und Einsatzort verwendet werden. Die wichtigsten Arten sind:
Bodenführungsschienen: Diese werden am Boden montiert und führen den Schiebeladen an der Unterseite. Sie verhindern, dass der Schiebeladen kippt oder sich unkontrolliert bewegt. Bodenführungsschienen sind vor allem bei größeren oder schwereren Läden wichtig, um deren Stabilität zu gewährleisten.
Obere Führungsschienen: Diese Schienen werden an der Oberseite des Schiebeladens angebracht und halten den Schiebeladen in der Senkrechten. Sie verhindern, dass der Schiebeladen kippt oder schwingt und sorgen so für eine gleichmäßige und sichere Bewegung.
Führungsschienen mit integrierten Laufrollen: Einige Systeme verfügen über Führungsschienen mit integrierten Rollen oder Riegeln. Diese erleichtern das Gleiten des Schiebeladens und verringern den Abrieb, was wiederum den Verschleiß und den Wartungsaufwand reduziert.
-
Befestigung von leichten Vordächer:
Leichte Vordächer schützen Eingangsbereiche, Terrassen oder Balkone vor Witterungseinflüssen, ohne die Architektur des Hauses zu dominieren oder unnötig Platz einzunehmen.
Vordächer bieten einen Wetterschutz für die Haustür, den Eingangsbereich oder andere Außenbereiche und verhindern, dass Regen oder Schnee direkt auf Tür, Fenster oder Boden fallen. Besonders an regnerischen Tagen ist das Vordach nützlich, um den Eingangsbereich trocken zu halten.
Im Sommer kann ein leichtes Vordach oder eine Terrassenüberdachung helfen, den Innenraum vor direkter Sonneneinstrahlung zu schützen und die Temperatur im Gebäude zu regulieren.
Leichte Vordächer werden in der Regel aus robusten, aber leichten Materialien hergestellt, die für ihre Langlebigkeit und Witterungsbeständigkeit bekannt sind, z.B. Aluminium, Edelstahl, Glas oder Polycarbonat.
Ein leichtes Vordach kann das äußere Erscheinungsbild eines Hauses erheblich aufwerten. Es verleiht dem Eingangsbereich ein modernes, elegantes Aussehen und sorgt für einen einladenden ersten Eindruck.
Durch die vielseitige Einsetzbarkeit und einfache Montage ist die Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) die ideale Wahl, wenn leichte bis mittelschwere Lasten sicher und wärmebrückenfrei befestigt werden müssen.
- Dicke: 80 mm
- Grundfläche: Ø 125 mm
- Compactplatte: 95 x 80 x 10 mm
- Nutzfläche: 75 x 36 mm
- Dicke Aluminiumplatte: 12 mm
- Lochabstand: 100 mm
- Raumgewicht: 350 kg/m3
-
Die Grundfläche bezeichnet die gesamte Fläche, die die Konsole an der Wand benötigt (Auflagefläche der Konsole für das Bauteil und die Befestigungsteile der Konsole an der Wand).
Die Compactplatte aus HPL (High Pressure Laminate) ist die Auflagefläche für das zu befestigende Bauteil und dient der gleichmäßigen Druckableitung.
Die Nutzfläche ist ein Teil der in der Konsole eingebauten Aluminiumplatte. Die Aluminiumplatte ist von außen nicht sichtbar.
-
Die Dicke der Konsole muss in der Regel der Dicke der Dämmung entsprechen, um einen bündigen Abschluss mit der Dämmung zu erreichen.
-
Vor der Montage des Bauteils müssen Gewinde in die Konsole geschraubt werden. Die zu befestigenden Bauteile dürfen nicht direkt in die Konsole geschraubt werden - Montageanleitung herunterladen.
-
In der Technischen Dokumentation Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) finden Sie die charakteristischen Bruchwerte sowie die zulässigen Lasten.
| D (mm) | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A vertikal | |||||||||||||
| Querbeanspruchung FV [kN] | - | 3.35 | 2.85 | 2.40 | 2.05 | 1.70 | 1.40 | 1.20 | 1.00 | 0.85 | 0.78 | 0.74 | 0.74 |
| Zugbeanspruchung FZ [kN] | - | 7.45 | 7.30 | 7.15 | 7.00 | 6.90 | 6.85 | 6.75 | 6.70 | 6.65 | 6.65 | 6.60 | 6.60 |
| Druckbeanspruchung FD [kN] | - | 17.7 | 17.4 | 17.2 | 16.9 | 16.8 | 16.6 | 16.5 | 16.4 | 16.4 | 16.3 | 16.3 | 16.4 |
| Biegebeanspruchung M [kNm] | - | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 |
| B horizontal | |||||||||||||
| Querbeanspruchung FV [kN] | - | 3.00 | 2.60 | 2.20 | 1.85 | 1.55 | 1.35 | 1.15 | 1.00 | 0.86 | 0.80 | 0.79 | 0.79 |
| Zugbeanspruchung FZ [kN] | - | 7.45 | 7.30 | 7.15 | 7.00 | 6.90 | 6.85 | 6.75 | 6.70 | 6.65 | 6.65 | 6.60 | 6.60 |
| Druckbeanspruchung FD [kN] | - | 17.7 | 17.4 | 17.2 | 16.9 | 16.8 | 16.6 | 16.5 | 16.4 | 16.4 | 16.3 | 16.3 | 16.4 |
| Biegebeanspruchung M [kNm] | - | 0.20 | 0.20 | 0.19 | 0.18 | 0.18 | 0.17 | 0.17 | 0.17 | 0.17 | 0.17 | 0.17 | 0.17 |
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
kNm steht für Kilonewtonmeter und ist eine Einheit des Drehmoments, d. h. einer Drehkraft oder eines Biegemoments.
Faustregel für 1 m Hebelarm: 1 kNm ≈ 102 kg
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Lieferumfang ohne Befestigungsmaterial
Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch)
| Universal- Montageplatte UMP-ALU-Q |
Universal- Montageplatte UMP-ALU-R |
Universal- Montageplatte UMP-ALU-TQ |
Universal- Montageplatte UMP-ALU-TR |
Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
|
|---|---|---|---|---|---|---|
| Grundfläche | 138 x 138 mm | 238 x 138 mm | 138 x 138 mm | 238 x 138 mm | 250 x 250 mm | 250 x 150 mm |
| Dicken | 60 – 300 mm | 60 – 300 mm | 80 – 300 mm | 80 – 300 mm | 100 – 300 mm | 100 – 300 mm |
| Compactplatte | 130 x 90 x 6 mm | 190 x 130 x 6 mm | 132 x 84 x 10 mm | 182 x 132 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 110 x 70 mm | 170 x 110 mm | 80 x 62 mm | 162 x 80 mm | 162 x 182 mm | 162 x 82 mm |
| Dicke Aluminiumplatte | 6 mm | 6 mm | 12 mm | 12 mm | 15 mm | 15 mm |
| Lochabstand | 110 x 110 mm | 210 x 110 mm | 110 x 110 mm | 210 x 110 mm | 224 x 212 mm | 224 x 112 mm |
| Raumgewicht | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 |
Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) dürfen vor dem Einbau keine Beschädigungen aufweisen welche die statische Tragfähigkeit beeinträchtigen und dürfen nicht über längere Zeit der Witterung ausgesetzt worden sein. Jegliche Abänderung der Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) kann die Tragfähigkeit benachteiligen und ist deshalb zu unterlassen.
Montage mit Schraubdübel und Klebemörtel
Es wird empfohlen, die Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) nach dem Verkleben der Dämmplatten und vor dem Aufbringen der Putzbeschichtung zu versetzen.
Mit dem Dosteba Fräswerkzeug für Montagezylinder Ausfräsung in die Dämmplatte fräsen.
Restdicke mit geeignetem Werkzeug abkratzen und Frässpalt vom Frässtaub reinigen
EPS-Formteile aus der Nische entnehmen und auf die Klebefläche der Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) aufkleben. Die Universal-Montageplatte muss vollflächig mit dem tragfähigen Untergrund verklebt werden.
Verbrauch pro Universalmontageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) bei einer Schichtdicke von 5 mm: 0.12 kg
Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) bündig an die Dämmplatte andrücken.
Da die Nutzfläche der Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) rechteckig ist, muss auf die Ausrichtung, vertikal oder horizontal, geachtet werden.
Nach Aushärtung des Klebemörtels Schraubdübel setzen. Mauerwerk mit Lochsteinen ohne Schlag bohren.
Bei Bedarf Schraubdübel mit Korrosionsschutzspray einsprühen.
EPS-Formteile einpressen.
Genaue Position markieren, damit die Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) nach dem Putzauftrag wiedergefunden werden kann.
Montage mit Gewindestange und Klebemörtel
Es wird empfohlen, die Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) vor dem Verkleben der Dämmplatten zu versetzen.
Erstes Bohrloch anzeichnen und bohren. Mauerwerk mit Lochsteinen ohne Schlag bohren.
Aus der Unterlage für die Universalmontageplatte einen Positionierstift herausbrechen und in die entsprechende Bohrung einsetzen.
Mit Hilfe der Unterlage zweites Bohrloch bohren.
Bei Lochsteinen müssen die Bohrlöcher auf den Durchmesser der Injektions-Ankerhülse aufgebohrt werden.
Anstelle der Unterlage können die weiteren Bohrlöcher mit Hilfe der Bohrlehre UMP / TRA-WIK / TWL gebohrt werden.
Die Vorgehensweise ist die gleiche wie bei der Unterlage. Anstelle der Positionierstifte werden Gewindestangen verwendet.
Bei Lochsteinen müssen die Bohrlöcher auf den Durchmesser der Injektionsankerhülse aufgebohrt werden.
Bohrlöcher müssen gründlich vom Bohrmehl gereinigt werden.
Reinigungsvorgang bei Beton oder Vollsteinen:
4x ausblasen
4x ausbürsten
4x ausblasen
Die Positionierstifte aus der Unterlage herausnehmen, die drei Buchsen abbrechen und diese in die Löcher in der Unterlage eindrücken.
Gewindestangen einsetzen und mit Hilfe der Unterlage genau ausrichten. Die Unterlage darf nicht zurückgeschoben werden.
Injektionsmörtel aushärten lassen.
Nach dem Aushärten Unterlage abziehen und überschüssiges Material entfernen.
Bei Mauerwerk mit Lochziegeln ist die Verwendung von Injektions-Ankerhülsen zwingend erforderlich.
Verbrauch pro Universal-Befestigungsplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch)
Mauerwerk:
(mit Ankerhülse): 40
ml Beton
(ohne Ankerhülse): 12 ml
Unterlage auf Universalmontageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) setzen.
Klebemörtel auf die Klebefläche der Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) auftragen. Die Universal-Montageplatte muss vollflächig mit dem tragfähigen Untergrund verklebt werden.
Verbrauch pro Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) bei 5 mm Schichtdicke: 0,12 kg
Versetzen der Universalmontageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch).
Bei Bedarf Gewindestangen mit Korrosionsschutzspray einsprühen.
Mit Dosteba Fräswerkzeug für Montagezylinder Ausfräsung in nicht verklebte Dämmplatte fräsen.
Versetzen der gefrästen Dämmplatte, anschließend Dämmplatten fugenlos ausrichten und EPS-Formteile einpressen.
Genaue Lage markieren, damit die Universal-Montageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) nach dem Verputzen wiedergefunden werden kann.
Nachträgliche Arbeiten
Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) können ohne Voranstrich mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) beschichtet werden.
In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.
Für die Verschraubung in der Universalmontageplatte Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).
Die Verschraubung darf nur in den dafür vorgesehenen Flächen erfolgen.
Ein Loch durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 35 - 45 mm betragen.
Bohrdurchmesser
M6 5,0 mm
M8 6,8 mm
M10 8,5 mm
M12 10,2 mm
Gewinde durch die Compact- und Aluminiumplatte schneiden.
Anbauteil in der Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) verschrauben. Die Verschraubungstiefe in die Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) muss mindestens 30 mm betragen, damit die Verschraubung in der ganzen Dicke der eingeschäumten Aluplatte erfolgt.
Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf der Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.
Anziehmoment MA
pro M6 Schraube: 9.0 Nm
pro M8 Schraube: 17.1 Nm
pro M10 Schraube: 24.1 Nm
pro M12 Schraube: 42.6 Nm
Für die Anziehmomente der Schrauben sind die Herstellerangaben zu berücksichtigen.
-
Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch)
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
