Dosteba Universalmontageplatte UMP-ALU-R
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Universalmontageplatte UMP-ALU-R zur Befestigung von Anbauteilen wie Aussenleuchten, Führungsschienen, leichten Markisen sowie leichten Vordächern an gedämmten Fassaden (WDVS). Die UMP-ALU-Q hat eine rechteckige Grundfläche von 238 x 138 mm und ist in Dicken von 60 - 300 mm mit und ohne Befestigungsmaterial erhältlich.
Herstelleranschrift:
Anschrift der verantwortlichen Person in der EU:
Dosteba Universalmontageplatte UMP-ALU-Q bestehen aus unverrottbarem PU-Hartschaum mit eingeschäumter Stahlblecheinlage zur kraftschlüssigen Verschraubung mit dem Untergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer Compactplatte zur Druckverteilung.
Die Dosteba Universalmontageplatte UMP-ALU-Q dient zur Befestigung von leichten bis mittelschweren Anbauteilen an Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Aussenleuchten, Führungsschienen für Schiebeläden, leichten Markisen oder leichten Vordächern, mit der Universal-Montageplatte befestigen Sie leichte bis mittelschwere Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen.
Die Dosteba Universalmontageplatte UMP-ALU-R ist mit und ohne Befestigungsmaterial erhältlich
Die Dosteba Universalmontageplatte UMP-ALU-R ist für eine Vielzahl von Anwendungen geeignet, bei denen leichte bis mittelschwere Lasten sicher und wärmebrückenfrei an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
-

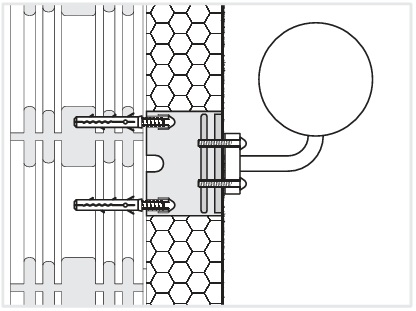

Befestigung von Aussenleuchten:
Außenleuchten werden zur Beleuchtung von Eingangsbereichen, Gehwegen, Gärten, Terrassen oder Fassaden eingesetzt. Außenleuchten sind in verschiedenen Ausführungen, Größen und Stilen erhältlich, um den unterschiedlichen funktionalen und ästhetischen Anforderungen gerecht zu werden.
Eine der wichtigsten Funktionen von Außenleuchten ist die gute Ausleuchtung von Wegen und Eingängen, um die Sicherheit zu erhöhen. Vor allem nachts oder bei schlechten Lichtverhältnissen verhindern Außenleuchten, dass Menschen stolpern oder in gefährliche Bereiche wie Treppen- oder Lichtschächte geraten.
Außenbeleuchtung verbessert die Sichtbarkeit von Gebäuden und Grundstücken und kann potenzielle Einbrecher abschrecken. Ein gut beleuchtetes Gelände ist für Kriminelle weniger attraktiv, da es ein höheres Entdeckungsrisiko birgt.
Außenleuchten tragen zur optischen Gestaltung von Außenbereichen bei. Sie können bestimmte Merkmale eines Gartens oder der Architektur eines Hauses hervorheben, indem sie beispielsweise dekorative Pflanzen anstrahlen oder die Fassade eines Hauses beleuchten. Sie schaffen Atmosphäre und erhöhen die Attraktivität des Außenbereichs.
-

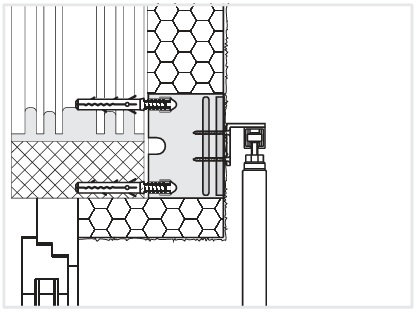

Befestigung von Führungsschienen für Schiebeläden:
Führungsschienen für Schiebeläden werden in der Regel entlang der Wand oder des Fensters montiert und bilden eine stabile Schiene, in der der Schiebeladen geführt wird. Führungsschienen für Schiebeläden halten den Schiebeladen in einer geraden Linie und ermöglichen eine gleichmäßige Bewegung, wenn der Schiebeladen geöffnet oder geschlossen wird. Ohne eine präzise Führung können Schiebeläden klemmen oder unsauber laufen.
Es gibt verschiedene Arten von Führungsschienen, die je nach Bedarf und Einsatzort verwendet werden. Die wichtigsten Arten sind:
Bodenführungsschienen: Diese werden am Boden montiert und führen den Schiebeladen an der Unterseite. Sie verhindern, dass der Schiebeladen kippt oder sich unkontrolliert bewegt. Bodenführungsschienen sind vor allem bei größeren oder schwereren Läden wichtig, um deren Stabilität zu gewährleisten.
Obere Führungsschienen: Diese Schienen werden an der Oberseite des Schiebeladens angebracht und halten den Schiebeladen in der Senkrechten. Sie verhindern, dass der Schiebeladen kippt oder schwingt und sorgen so für eine gleichmäßige und sichere Bewegung.
Führungsschienen mit integrierten Laufrollen: Einige Systeme verfügen über Führungsschienen mit integrierten Rollen oder Riegeln. Diese erleichtern das Gleiten des Schiebeladens und verringern den Abrieb, was wiederum den Verschleiß und den Wartungsaufwand reduziert.
-

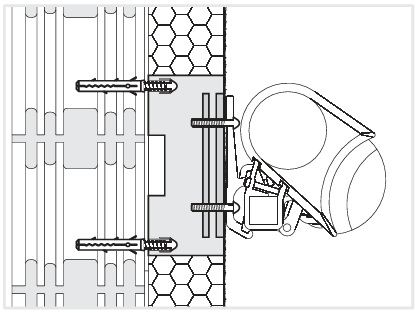

Befestigung von Leichten Markisen:
Markisen sind an der Hausfassade befestigte Gestelle, die das Markisentuch aufspannen. Markisen dienen der Beschattung und als Regen- oder Sichtschutz von Terrassen, Balkonen und Wintergärten an Wohnhäusern.
Da Markisen in der Regel größer sind als Sonnenschirme, können sie größere Flächen beschatten bzw. vor Regen- und (neugierigen) Blicken schützen.
Je nach Konstruktion und Verwendungszweck unterscheidet man verschiedene Markisentypen: Gelenkarmmarkisen, Fallarmmarkisen, Korbmarkisen, Senkrechtmarkisen, Seitenmarkisen oder Horizontalmarkisen, Markisoletten, Pergolamarkisen und Wintergartenmarkisen.
Gelenkarmmarkisen, Fallarmmarkisen, Seitenmarkisen und Wintergartenmarkisen sind die am häufigsten verwendeten Markisen für Wohngebäude.
Gelenkarmmarkisen werden als offene Markisen, Halbkassettenmarkisen oder Kassettenmarkisen in Standardgrößen von 150 cm bis 400 cm Ausladung und unterschiedlichen Breiten angeboten. Die Vielfalt an Breiten und Ausladungen erfordert individuelle Lösungen für die Befestigung der Markisen an der Fassade (Hebelkräfte, Wind etc.). Die Markisenhersteller bieten Vorberechnungen für die notwendigen Lasten an, die die Befestigung an der Fassade aufnehmen muss.
-

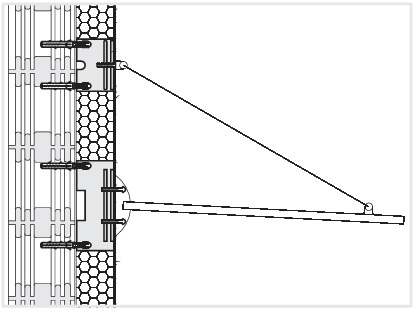

Befestigung von leichten Vordächer:
Leichte Vordächer schützen Eingangsbereiche, Terrassen oder Balkone vor Witterungseinflüssen, ohne die Architektur des Hauses zu dominieren oder unnötig Platz einzunehmen.
Vordächer bieten einen Wetterschutz für die Haustür, den Eingangsbereich oder andere Außenbereiche und verhindern, dass Regen oder Schnee direkt auf Tür, Fenster oder Boden fallen. Besonders an regnerischen Tagen ist das Vordach nützlich, um den Eingangsbereich trocken zu halten.
Im Sommer kann ein leichtes Vordach helfen, den Innenraum vor direkter Sonneneinstrahlung zu schützen und die Temperatur im Gebäude zu regulieren.
Leichte Vordächer werden in der Regel aus robusten, aber leichten Materialien hergestellt, die für ihre Langlebigkeit und Witterungsbeständigkeit bekannt sind, z.B. Aluminium, Edelstahl, Glas oder Polycarbonat.
Ein leichtes Vordach kann das äußere Erscheinungsbild eines Hauses erheblich aufwerten. Es verleiht dem Eingangsbereich ein modernes, elegantes Aussehen und sorgt für einen einladenden ersten Eindruck.
Durch die vielseitige Einsetzbarkeit und einfache Montage ist die Dosteba Universalmontageplatte UMP-ALU-R die ideale Wahl, wenn leichte bis mittelschwere Lasten wie Aussenleuchten, Führungsschienen für Schiebeläden, leichten Markisen sowie leichte Vordächer sicher und wärmebrückenfrei befestigt werden müssen.
- Dicke: 60 mm
- Grundfläche: 238 x 138 mm
- Compactplatte: 190 x 130 x 6 mm
- Nutzfläche: 170 x 110 mm
- Dicke Aluminiumplatte: 6 mm
- Lochabstand: 210 x 110 mm
- Raumgewicht: 350 kg/m3
-
Die Grundfläche bezeichnet die gesamte Fläche, die die Konsole an der Wand benötigt (Auflagefläche der Konsole für das Bauteil und die Befestigungsteile der Konsole an der Wand).
Die Compactplatte aus HPL (High Pressure Laminate) ist die Auflagefläche für das zu befestigende Bauteil und dient der gleichmäßigen Druckableitung.
Die Nutzfläche ist ein Teil der in der Konsole eingebauten Aluminiumplatte. Die Aluminiumplatte ist von außen nicht sichtbar.
-
Die Dicke der Konsole muss in der Regel der Dicke der Dämmung entsprechen, um einen bündigen Abschluss mit der Dämmung zu erreichen.
-
Die Setzlehre für alle Dosteba Univeralmontageplatten UMP-ALU-Q/R/Z/TQ/TR/TZ verhindert, dass sich der Lochabstand während der Montage verändert. Dadurch werden Montageprobleme durch falsche Lochabstände vermieden.
-
Vor der Montage des Bauteils müssen Gewinde in die Konsole geschraubt werden. Die zu befestigenden Bauteile dürfen nicht direkt in die Konsole geschraubt werden - Montageanleitung herunterladen.
-
In der Technischen Dokumentation Dosteba Universalmontageplatte UMP-ALU-R finden Sie die charakteristischen Bruchwerte sowie die zulässigen Lasten.
| D (mm) | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A vertikal | |||||||||||||
| Querbeanspruchung FV [kN] | 2.65 | 2.65 | 2.65 | 2.60 | 2.55 | 2.50 | 2.40 | 2.30 | 2.15 | 2.00 | 1.85 | 1.70 | 1.50 |
| Zugbeanspruchung FZ [kN] | 2.40 | 2.75 | 3.10 | 3.35 | 3.60 | 3.80 | 4.00 | 4.10 | 4.10 | 4.15 | 4.15 | 4.15 | 4.15 |
| Druckbeanspruchung FD [kN] | 19.90 | ||||||||||||
| Biegebeanspruchung M [kNm] | 0.29 | 0.29 | 0.29 | 0.30 | 0.30 | 0.30 | 0.31 | 0.33 | 0.34 | 0.35 | 0.36 | 0.38 | 0.39 |
| B horizontal | |||||||||||||
| Querbeanspruchung FV [kN] | 2.55 | 2.25 | 2.05 | 1.80 | 1.65 | 1.45 | 1.30 | 1.20 | 1.05 | 1.00 | 0.90 | 0.85 | 0.83 |
| Zugbeanspruchung FZ [kN] | 2.40 | 2.75 | 3.10 | 3.35 | 3.60 | 3.80 | 4.00 | 4.10 | 4.10 | 4.15 | 4.15 | 4.15 | 4.15 |
| Druckbeanspruchung FD [kN] | 19.90 | ||||||||||||
| Biegebeanspruchung M [kNm] | 0.16 | 0.16 | 0.17 | 0.17 | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.17 | 0.17 | 0.17 | 0.17 |
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
kNm steht für Kilonewtonmeter und ist eine Einheit des Drehmoments, d. h. einer Drehkraft oder eines Biegemoments.
Faustregel für 1 m Hebelarm: 1 kNm ≈ 102 kg
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-R als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Lieferumfang ohne Befestigungsmaterial
Dosteba Universalmontageplatte UMP-ALU-R
EPS-Stopfen zum Verschließen der Bohrungen
| Universal- Montageplatte UMP-ALU-Q |
Universal- Montageplatte UMP-ALU-R |
Universal- Montageplatte UMP-ALU-TQ |
Universal- Montageplatte UMP-ALU-TR |
Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
|
|---|---|---|---|---|---|---|
| Grundfläche | 138 x 138 mm | 238 x 138 mm | 138 x 138 mm | 238 x 138 mm | 250 x 250 mm | 250 x 150 mm |
| Dicken | 60 – 300 mm | 60 – 300 mm | 80 – 300 mm | 80 – 300 mm | 100 – 300 mm | 100 – 300 mm |
| Compactplatte | 130 x 90 x 6 mm | 190 x 130 x 6 mm | 132 x 84 x 10 mm | 182 x 132 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 110 x 70 mm | 170 x 110 mm | 80 x 62 mm | 162 x 80 mm | 162 x 182 mm | 162 x 82 mm |
| Dicke Aluminiumplatte | 6 mm | 6 mm | 12 mm | 12 mm | 15 mm | 15 mm |
| Lochabstand | 110 x 110 mm | 210 x 110 mm | 110 x 110 mm | 210 x 110 mm | 224 x 212 mm | 224 x 112 mm |
| Raumgewicht | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 |
Dosteba Universalmontageplatte UMP-ALU-R dürfen vor dem Einbau keine Beschädigungen aufweisen welche die statische Tragfähigkeit beeinträchtigen und dürfen nicht über längere Zeit der Witterung ausgesetzt worden sein. Jegliche Abänderung der Dosteba Universalmontageplatte UMP-ALU-R kann die Tragfähigkeit benachteiligen und ist deshalb zu unterlassen.
Es wird empfohlen, die Dosteba Universalmontageplatte UMP-ALU-R gleichzeitig mit dem Kleben der Dämmplatten zu versetzen.
Klebemörtel auf die Klebefläche der Universal-Montageplatte auftragen. Die Montageplatte muss vollflächig mit dem tragfähigen Untergrund verklebt werden.
Verbrauch Klebemörtel pro Dosteba Universalmontageplatte UMP-ALU-R bei einer Schichtdicke von 5 mm: 0,33 kg
Dosteba Universalmontageplatte UMP-ALU-R oberflächenbündig mit den Dämmplatten verpressen.
Da die Nutzfläche der Dosteba Universalmontageplatte UMP-ALU-R rechteckig ist, muss auf die Ausrichtung, vertikal oder horizontal, geachtet werden.
Nach Aushärtung des Klebemörtels Schraubdübel setzen und die Formteile aus EPS (EPS-Stopfen) einpressen. Mauerwerk mit Lochsteinen ohne Schlag bohren.
Genaue Position der Montageplatte markieren, damit die Dosteba Universalmontageplatte UMP-ALU-R nach dem Verputzen wiedergefunden werden kann.
Dosteba Universalmontageplatte UMP-ALU-R können ohne Voranstrich mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) beschichtet werden.
In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.
Für die Verschraubung in der Schwerlastkonsole Dosteba Universalmontageplatte UMP-ALU-R eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).
Die Verschraubung darf nur in den dafür vorgesehenen Flächen erfolgen.
Ein Loch durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 40 - 50 mm betragen.
Bohrdurchmesser
M6 5,0 mm
M8 6,8 mm
M10 8,5 mm
M12 10,2 mm
Gewinde durch die Compact- und Aluminiumplatte schneiden.
Anbauteil in der Dosteba Universalmontageplatte UMP-ALU-R verschrauben. Die Verschraubungstiefe in die Dosteba Universalmontageplatte UMP-ALU-R muss mindestens 30 mm betragen, damit die Verschraubung in der ganzen Dicke der eingeschäumten Aluplatte erfolgt.
Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf der Dosteba Universalmontageplatte UMP-ALU-R bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.
Anziehmoment MA
pro M6 Schraube: 7.9 Nm
pro M8 Schraube: 13.7 Nm
pro M10 Schraube: 21.4 Nm
pro M12 Schraube: 29.9 Nm
Für die Anziehmomente der Schrauben sind die Herstellerangaben zu berücksichtigen.
- Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-R
Hier können Sie die Technische Dokumentation Dosteba Universalmontageplatte UMP-ALU-R als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (1,60 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (2,24 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Universalmontageplatte UMP-ALU-R – Die ideale Lösung für sichere und flexible Befestigungen an Wärmedämmverbundsystemen
Die Dosteba Universalmontageplatte UMP-ALU-R ist eine vielseitige und robuste Montageplatte, die speziell für den Einsatz an Wärmedämmverbundsystemen (WDVS) entwickelt wurde. Sie ermöglicht eine einfache, sichere und stabile Befestigung von leichten und schweren Bauteilen an gedämmten Fassaden, ohne die Dämmwirkung zu beeinträchtigen. Ob für Markisen, Vordächer, Schilder oder andere Fassadenelemente – mit der UMP-ALU-R setzen Sie auf höchste Qualität und Sicherheit bei der Montage. Durch ihre rechteckige Form und die robuste Konstruktion aus Aluminium ist die Universalmontageplatte vielseitig einsetzbar und extrem langlebig.
Was ist die Dosteba Universalmontageplatte UMP-ALU-R?
Die Dosteba Universalmontageplatte UMP-ALU-R ist eine rechteckige Montageplatte aus Aluminium, die speziell für die Befestigung von Bauelementen an Wärmedämmverbundsystemen (WDVS) konzipiert wurde. Sie dient als Befestigungsgrundlage für verschiedene Bauteile, die direkt an einer gedämmten Fassade angebracht werden müssen, ohne die Dämmung zu beschädigen oder Wärmebrücken zu erzeugen. Das Aluminium sorgt für eine hohe Stabilität und Korrosionsbeständigkeit, was die Montageplatte ideal für den Außenbereich macht.
Mit der UMP-ALU-R können Sie sicher sein, dass Ihre Bauelemente stabil befestigt werden, während die Dämmleistung des Gebäudes erhalten bleibt. Die universelle Einsatzmöglichkeit macht diese Montageplatte zu einer unverzichtbaren Komponente für viele Bauprojekte, insbesondere für diejenigen, die auf energieeffiziente Fassadensysteme setzen.
Die Vorteile der Dosteba Universalmontageplatte UMP-ALU-R im Überblick
- Stabile Befestigung:
Die Montageplatte bietet eine sichere und stabile Befestigung von Bauelementen an gedämmten Fassaden. - Wärmebrückenfrei:
Die Konstruktion verhindert Wärmebrücken und trägt zur Energieeffizienz des Gebäudes bei. - Korrosionsbeständiges Aluminium:
Das verwendete Aluminium sorgt für Langlebigkeit und Wetterbeständigkeit, ideal für den Außenbereich. - Vielseitig einsetzbar:
Die rechteckige Form und die robuste Konstruktion ermöglichen die Befestigung verschiedenster Bauteile wie Markisen, Vordächer, Schilder und mehr. - Einfache Montage:
Die UMP-ALU-R lässt sich schnell und unkompliziert an der Fassade befestigen. - Langlebig und wartungsfrei: Dank des Aluminiums ist die Platte extrem widerstandsfähig und erfordert keine regelmäßige Wartung.
Anwendungsbereiche der Dosteba Universalmontageplatte UMP-ALU-R
Die Dosteba Universalmontageplatte UMP-ALU-R ist für eine Vielzahl von Anwendungen geeignet, bei denen Bauelemente an Wärmedämmverbundsystemen befestigt werden müssen. Zu den gängigsten Einsatzbereichen gehören:
- Montage von Markisen:
Die Montageplatte bietet eine sichere Basis für die Befestigung von Markisen an gedämmten Fassaden. - Befestigung von Vordächern:
Mit der UMP-ALU-R können Vordächer stabil und sicher an der Fassade angebracht werden, ohne die Dämmung zu beeinträchtigen. - Schilder und Fassadenelemente:
Auch für die Montage von Schildern, Werbetafeln und anderen Fassadenelementen ist die Platte ideal geeignet. - Außenleuchten und Kameras: Die UMP-ALU-R eignet sich ebenfalls hervorragend für die Befestigung von Außenleuchten, Kameras oder anderen technischen Geräten an der Fassade.
- Sanierungsprojekte:
Bei der energetischen Sanierung von Gebäuden sorgt die UMP-ALU-R für eine sichere Befestigung von Bauteilen, ohne die neu installierte Dämmung zu beeinträchtigen. Durch ihre vielseitige Einsatzmöglichkeit ist die Dosteba Universalmontageplatte UMP-ALU-R ein unverzichtbares Element bei modernen Bauprojekten. Sie bietet eine stabile Grundlage für zahlreiche Anwendungsbereiche und sorgt gleichzeitig dafür, dass die Wärmedämmung des Gebäudes nicht beschädigt wird.
Technische Daten der Dosteba Universalmontageplatte UMP-ALU-R
Die technischen Spezifikationen der Dosteba Universalmontageplatte UMP-ALU-R machen sie zur optimalen Wahl für anspruchsvolle Bauprojekte:
| Eigenschaft | Wert |
|---|---|
| Material | Aluminium |
| Abmessungen | Rechteckig |
| Belastbarkeit | Hohe Belastbarkeit für verschiedene Anwendungen |
| Montageart | Direkte Befestigung an Wärmedämmverbundsystemen (WDVS) |
| Korrosionsbeständigkeit | Ja, durch die Aluminiumkonstruktion |
Warum sollten Sie sich für die Dosteba Universalmontageplatte UMP-ALU-R entscheiden?
Die Dosteba Universalmontageplatte UMP-ALU-R bietet zahlreiche Vorteile, die sie zur idealen Lösung für Bauprojekte machen, bei denen Bauelemente an Wärmedämmverbundsystemen befestigt werden müssen:
- Hohe Tragfähigkeit:
Die Montageplatte bietet eine sichere und stabile Basis für die Befestigung von leichten und schweren Bauteilen. - Wärmebrückenfrei:
Durch die spezielle Konstruktion bleibt die Dämmleistung der Fassade erhalten und es entstehen keine Wärmebrücken. - Korrosionsbeständig:
Das Aluminium sorgt für eine lange Lebensdauer und eine hohe Beständigkeit gegen Witterungseinflüsse, was sie besonders geeignet für den Einsatz im Außenbereich macht. - Vielseitige Einsatzmöglichkeiten:
Die rechteckige Form und die hohe Tragfähigkeit machen die Platte ideal für verschiedene Anwendungen wie Markisen, Vordächer, Schilder und mehr. - Einfache Montage:
Die Installation der Platte ist schnell und unkompliziert, was Zeit und Kosten spart. - Langlebig und wartungsfrei:
Dank des Aluminiums ist die Platte äußerst robust und erfordert keine regelmäßige Wartung.
Wie wird die Dosteba Universalmontageplatte UMP-ALU-R montiert?
Die Montage der Dosteba Universalmontageplatte UMP-ALU-R ist einfach und schnell durchzuführen. So funktioniert die Installation:
- Vorbereitung:
Wählen Sie die Position an der gedämmten Fassade, an der die Platte montiert werden soll, und markieren Sie die Befestigungspunkte. - Bohren:
Bohren Sie die erforderlichen Löcher für die Befestigungsschrauben und setzen Sie die entsprechenden Dübel in die Dämmung ein. - Montage der Platte:
Schrauben Sie die Universalmontageplatte UMP-ALU-R sicher an die Fassade und achten Sie darauf, dass sie fest und stabil sitzt. - Befestigung der Bauteile:
Nachdem die Platte sicher montiert wurde, können Sie die gewünschten Bauteile wie Markisen, Vordächer oder Schilder anbringen. Die Installation der Dosteba Universalmontageplatte UMP-ALU-R ist einfach und erfordert keine speziellen Werkzeuge. Nach der Montage sorgt die Platte für eine sichere und stabile Befestigung der angeschlossenen Bauelemente und gewährleistet gleichzeitig, dass die Dämmung unversehrt bleibt.
Die perfekte Lösung für energieeffiziente Bauprojekte
Die Dosteba Universalmontageplatte UMP-ALU-R ist die ideale Wahl für Bauprojekte, bei denen sowohl Stabilität als auch Energieeffizienz gefragt sind. Durch die wärmebrückenfreie Konstruktion trägt die Platte dazu bei, dass die Dämmwirkung der Fassade erhalten bleibt, während gleichzeitig eine sichere Befestigung von Bauelementen gewährleistet wird. Das macht die UMP-ALU-R besonders attraktiv für moderne Bauprojekte, bei denen auf Energieeinsparung und Nachhaltigkeit gesetzt wird.
Auch bei Sanierungen älterer Gebäude, die nachträglich mit Wärmedämmung ausgestattet wurden, ist die Dosteba Universalmontageplatte UMP-ALU-R eine ideale Lösung. Sie ermöglicht die sichere Installation von Bauelementen, ohne die Dämmung zu beschädigen oder die Energieeffizienz des Gebäudes zu beeinträchtigen.
Langlebig und korrosionsbeständig – ideal für den Außeneinsatz
Dank des hochwertigen Aluminiums ist die Dosteba Universalmontageplatte UMP-ALU-R besonders korrosionsbeständig und wetterfest. Diese Eigenschaften machen sie zur idealen Wahl für den Einsatz im Außenbereich, wo sie extremen Witterungsbedingungen standhalten muss. Die Platte bleibt über Jahre hinweg stabil und sorgt dafür, dass Ihre Fassadenelemente sicher befestigt bleiben.
Umweltfreundlich und nachhaltig
Aluminium ist ein langlebiges und recycelbares Material, das die Umwelt weniger belastet als viele andere Werkstoffe. Die Dosteba Universalmontageplatte UMP-ALU-R ist daher nicht nur eine langlebige und sichere Befestigungslösung, sondern auch eine umweltfreundliche Wahl für Bauprojekte, die auf Nachhaltigkeit und Ressourcenschonung setzen.
Fazit – Die Dosteba Universalmontageplatte UMP-ALU-R: Ihre sichere und energieeffiziente Lösung für Fassadenbefestigungen
Die Dosteba Universalmontageplatte UMP-ALU-R bietet Ihnen zahlreiche Vorteile, die sie zur idealen Wahl für Bauherren, Architekten und Handwerker machen, die Bauelemente an gedämmten Fassaden sicher und effizient befestigen möchten:
- Hohe Tragfähigkeit:
Die Platte trägt problemlos leichte und schwere Bauelemente wie Markisen, Vordächer und Schilder. - Wärmebrückenfrei:
Die energieeffiziente Konstruktion verhindert Wärmeverluste und erhält die Dämmleistung der Fassade. - Langlebig und korrosionsbeständig:
Hergestellt aus Aluminium, bietet die Platte eine lange Lebensdauer und ist extrem widerstandsfähig gegen Witterungseinflüsse. - Vielseitig einsetzbar:
Perfekt für Markisen, Vordächer, Fassadenelemente und andere Bauteile. - Einfache Montage: Die Installation der Platte ist schnell und einfach durchzuführen.
- Umweltfreundlich und nachhaltig:
Aluminium ist recycelbar und unterstützt nachhaltige Bauprojekte.
Mit der Dosteba Universalmontageplatte UMP-ALU-R entscheiden Sie sich für eine hochwertige, langlebige und energieeffiziente Lösung für sichere Fassadenbefestigungen. Vertrauen Sie auf die bewährte Qualität von Dosteba – für stabile und professionelle Befestigungen an Wärmedämmverbundsystemen.
Mit den Universalmontageplatten UMP-ALU-R von Dosteba können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einer eingeschäumten Stahlblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer Aluplatte für die Montage des zu befestigenden Anbauteils. An der Oberfläche sorgt eine HPL (high pressure laminate) Compactplatte für eine optimale Druckverteilung. EPS-Stopfen zum Verschließen der Bohrungen liegen jeder Universalmontageplatte bei.
Anwendungsbereiche
Für die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen)
Produkteigenschaften
Grundfläche: 238 x 138 mm
Dicken: 60 - 300 mm
Compactplatte: 190 x 130 x 6 mm
Nutzfläche: 170 x 110 mm
Dicke Aluplatte: 6 mm
Lochabstand: 210 x 110 mm
Raumgewicht PU: 350 kg/m3
Lieferumfang ohne Befestigungsmaterial
UMP-ALU-R inklusive EPS-Stopfen zum Verschließen der Bohrungen
Lieferumfang mit Befestigungsmaterial
UMP-ALU-R inklusive EPS-Stopfen zum Verschließen der Bohrungen
Langschaftdübel SXRL 10 x 100 FUS (SW 13 mm / Torx 40)
