Dosteba Universalmontageplatte UMP-ALU-Q (quadratisch)

Produktnummer: 6002120
GTIN/EAN: 7630023102998

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

76,36 €*

Inhalt: 1 Stück
Befestigungsmaterial
Dicken
Stück
Sie benötigen Beratung? Melden Sie sich unter:
04531 89419 - 0

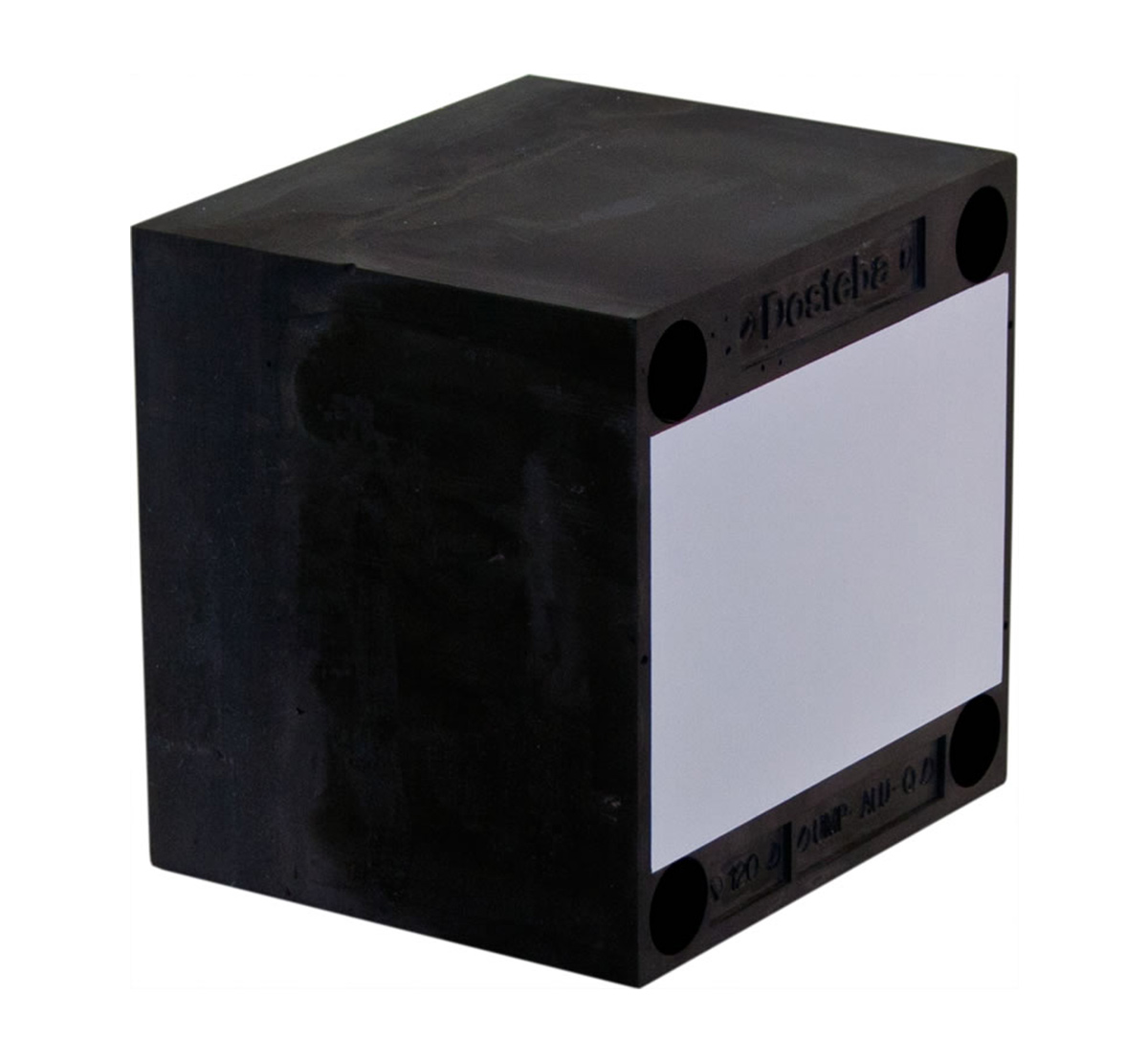

Produktinformationen "Dosteba Universalmontageplatte UMP-ALU-Q (quadratisch)"

Dosteba Universalmontageplatten UMP-ALU-Q eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Eine eingeschäumte Stahlblecheinlage dient zum kraftschlüssigen Verschrauben mit dem Untergrund. Das Anbauteil wird an der integrierte Aluplatte befestigt. Abgedeckt wird diese von einer HPL (high pressure laminate) Compactplatte. Dadurch wird eine optimale Druckverteilung an der Oberfläche gewährleistet. Die Bohrungen der Universalmontageplatte werden mit den beiliegenden EPS Stopfen verschlossen.

Anwendungsbereiche
Für die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen)

Produkteigenschaften
Grundfläche: 138 x 138 mm
Dicken: 60 - 300 mm
Compactplatte: 130 x 90 x 6 mm
Nutzfläche: 110 x 70 mm
Dicke Aluplatte: 6 mm
Lochabstand: 110 x 110 mm
Raumgewicht PU: 350 kg/m3

Lieferumfang ohne Befestigungsmaterial
UMP-ALU-Q inklusive EPS-Stopfen zum Verschließen der Bohrungen

Lieferumfang mit Befestigungsmaterial
UMP-ALU-Q inklusive EPS-Stopfen zum Verschließen der Bohrungen
Langschaftdübel SXRL 10x100 FUS (SW 13 mm / Torx 40)

Befestigung des Anbauteils : In die Nutzfläche des Montagelementes
Befestigung des Montageelementes im Untergrund mit : Holzschraube, Schraubdübel
Befestigung im Montageelement kann erfolgen mit : Schrauben mit metrischem Gewinde

Montagezubehör

Optimieren Sie Ihr Handwerk mit dem Profi-Werkzeugset Entdecken Sie die Effizienz und Präzision unseres speziell zusammengestellten Werkzeugsets, das perfekt für die Installation von UMP®-ALU-Z/-Q/-R, UMP®-ALU-TZ/-TQ/-TR, TRA-WIK®-PU, TRA-WIK®-ALU-RF/-RL und TWL®-ALU-RF/-RL Montageelemente geeignet ist. Ihr Fachwissen gepaart mit unserem hochwertigen Werkzeugset führt Ihre Projekte zum Erfolg. Inhalt des Werkzeugsets Unser Premium-Werkzeugset umfasst: 2 Kupplungsschäfte 150 mm - Für maximale Erreichbarkeit und Anpassungsfähigkeit bei der Montage. 2 Bits Torx T40 - Für eine sichere und effiziente Verschraubung, speziell angepasst an die Bedürfnisse moderner Bauelemente. Vielseitige Anwendungsbereiche Das Werkzeugset unterstützt Sie optimal bei: Installation von UMP®-ALU-Z/-Q/-R und UMP®-ALU-TZ/-TQ/-TR Montageelemente, für eine nahtlose Montage. Montage von TRA-WIK®-PU und TRA-WIK®-ALU-RF/-RL Komponenten, um die Langlebigkeit und Stabilität Ihrer Konstruktionen zu gewährleisten. Effizienter Arbeit an TWL®-ALU-RF/-RL Systemen, mit Werkzeugen, die speziell für diese Anforderungen entwickelt wurden. Warum unser Werkzeugset wählen? Profitieren Sie von: Hoher Qualität und Langlebigkeit, speziell für den professionellen Einsatz entwickelt. Verbesserter Effizienz durch Werkzeuge, die auf Ihre Bedürfnisse zugeschnitten sind. Zeitersparnis und Genauigkeit bei jedem Projekt. Steigern Sie Ihre Produktivität und Qualität Mit unserem Werkzeugset setzen Sie auf Professionalität und Effizienz. Die spezifischen Komponenten ermöglichen eine präzise und schnelle Ausführung Ihrer Projekte. Verlassen Sie sich auf Werkzeuge, die die Anforderungen moderner Montage- und Installationsarbeiten erfüllen.
Werkzeugset

65,55 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Entdecken Sie das Hochleistungs-KORROSIONSSCHUTZSPRAY Schützen Sie Ihre Metallteile effektiv vor Rost und Korrosion mit unserem KORROSIONSSCHUTZSPRAY. Mit einem Inhalt von 500 ml sind Sie bestens ausgerüstet für umfassende Schutzmaßnahmen. Ihre Lösung gegen Korrosion und Rost Das KORROSIONSSCHUTZSPRAY ist Ihr starker Partner im Kampf gegen die Elemente. Es bildet eine dauerhafte, schützende Barriere, die Feuchtigkeit abhält und damit die Hauptursache für Korrosion und Rost bekämpft. Ideal für den Schutz von Bauteilen in feuchten oder salzhaltigen Umgebungen. Vielseitige Anwendungsmöglichkeiten Ob für Unterlegscheiben, Muttern, Schrauben oder komplexe Bauteile – unser KORROSIONSSCHUTZSPRAY ist vielseitig einsetzbar und bietet optimalen Schutz für eine Vielzahl von Anwendungen.  Einfach in der Anwendung Die Handhabung unseres KORROSIONSSCHUTZSPRAYs ist denkbar einfach. Eine gleichmäßige Anwendung auf der Oberfläche der zu schützenden Teile genügt, um einen umfassenden Schutz zu gewährleisten. Dank des praktischen Sprühkopfes erreichen Sie auch schwer zugängliche Stellen mühelos. Technische Details und Bestellung Das KORROSIONSSCHUTZSPRAY kommt in einer praktischen 500 ml Dose, perfekt geeignet für mehrfache Anwendungen. Geeignet für: UMP, SLK, TRA-WIK und TWL Inhalt: 500ml
Korrosionsschutzspray

28,07 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Befestigungssets

Der vielseitige Dübel mit multipler Verankerungstiefe Mit dem fischer Schraubdübel SXRL 10x100 FUS können Einzelpunktbefestigungen in gerissenem Beton sowie Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton durchgeführt werden. Die multiplen Verankerungstiefen von 50, 70 und 90mm machen den SXRL 10 zu einem vielseitig einsetzbaren Produkt. Alle Dübel sind mit den fischer 6-kant-Sicherheitsschrauben mit angeformter Unterlegscheibe vormontiert. Durch die integrierte TX40-Bitaufnahme können die SXRL 10 Dübel auch für Durchsteckmontagen verwendet werden. Ein vorzeites Aufspreizen, wird durch die Einschlagsperre am Dübel verhindert. Die besondere Dübelgeometrie gewährleistet eine gleichmäßige Verteilung der Haltekräfte im Bohrloch. Beim Tiefersetzen sorgen die längeren Rippen am SXRL 10 dafür, dass der Dübel sich nicht mitdreht.   AnwendungsbereicheFür die Montage der folgenden Dosteba Montageelemente: UMP-ALU-ZUMP-ALU-QUMP-ALU-RTRA-WIK-ALU-RFTRA-WIK-ALU-RLK1-PEWeitere Anwendungsmöglichkeiten sind in dem Reiter Eigenschaften zu finden. EigenschaftenBohrdurchmesser: 10 mmDübellänge: 100 mmMin. Bohrlochtiefe bei Durchsteckmontage: 110 mmAntrieb: TX40 / SW 13 mmNutzlänge bei 50 mm Verankerungstiefe: 50 mmNutzlänge bei 70 mm Verankerungstiefe: 30 mmNutzlänge bei 90 mm Verankerungstiefe: 10 mmFeuerwiderstandsklasse: R90  Zugelassen für:HochlochziegelPorenbetonHohlblock aus LeichtbetonKalksand-LochsteinWärmedämmblöckeVollblock aus Leicht- und NormalbetonVollziegelKalksand-VollsteinBeton ≧ C12/15 Auch geeignet für:Naturstein mit dichtem GefügeVollgips-Platten Zulassungen und AnerkennungenETA-07/0121DiBt Z-21.2-2092DoP No. 0152 ACHTUNG: Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassungen.
Schraubdübel SXRL 10x100 FUS

Inhalt: 4 Stück (1,60 €* / 1 Stück)

Varianten ab 3,19 €*
6,38 €* / Set
4 Stück (1,60 €* / Stück)

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

Holzschraube FPF-HT ZPP mit Sechskantkopf und TX-Antrieb sowie ETA-Zulassung. Der Sechskantkopf ermöglicht die Anwendung mit Stecknüssen, alternativ garantiert der TX-Antrieb höchste Kraftübertragung auch bei beengten Platzverhältnissen. Das Teilgewinde ermöglicht eine feste Anbindung an Holz. Die Schaftfräsenrippen und die Gleitbeschichtung senken den Eindrehwiderstand und sorgen für eine einfache und schnelle Montage.   AnwendungsbereicheMetallbeschläge, Holzverbinder, Holzrahmenbau, Ständerbau, Holzhäuser, Carports, Wintergärten und SpielgeräteAuch für die Montage der folgenden Dosteba Montageelemente geeignet:UMP-ALU-ZUMP-ALU-QUMP-ALU-RK1-PETRA-WIK-ALU-RFTRA-WIK-ALU-RL ProdukteigenschaftenMaterial: Stahl verzinktDurchmesser: 8 mmLänge: 120 mmmin. Verankerungstiefe: 75 mmWerkzeugaufnahme: SW 13mm / Torx T40Zulässige Zugbeanspruchung: 2,97kN pro SchraubeZulässige Querbeanspruchung: 2,53 kN pro Schraube BaustoffeBrettschichtholzBrettsperrholzFurniersperrholzplattenGrobspanplatten (z.B. OSB-Platten)KonstruktionsvollholzLeimholzplatten auf VollholzWeichholz (z.B. Douglasie, Fichte, Kiefer, Tanne, etc.)und viele weitere Holzwerkstoffe Zulassungs-Nr.: ETA-11/0027
Holzschraube FPF-HT 8x120 ZPP

Inhalt: 4 Stück (2,24 €* / 1 Stück)

Varianten ab 4,49 €*
8,97 €* / Set
4 Stück (2,24 €* / Stück)

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

ähnliche Artikel

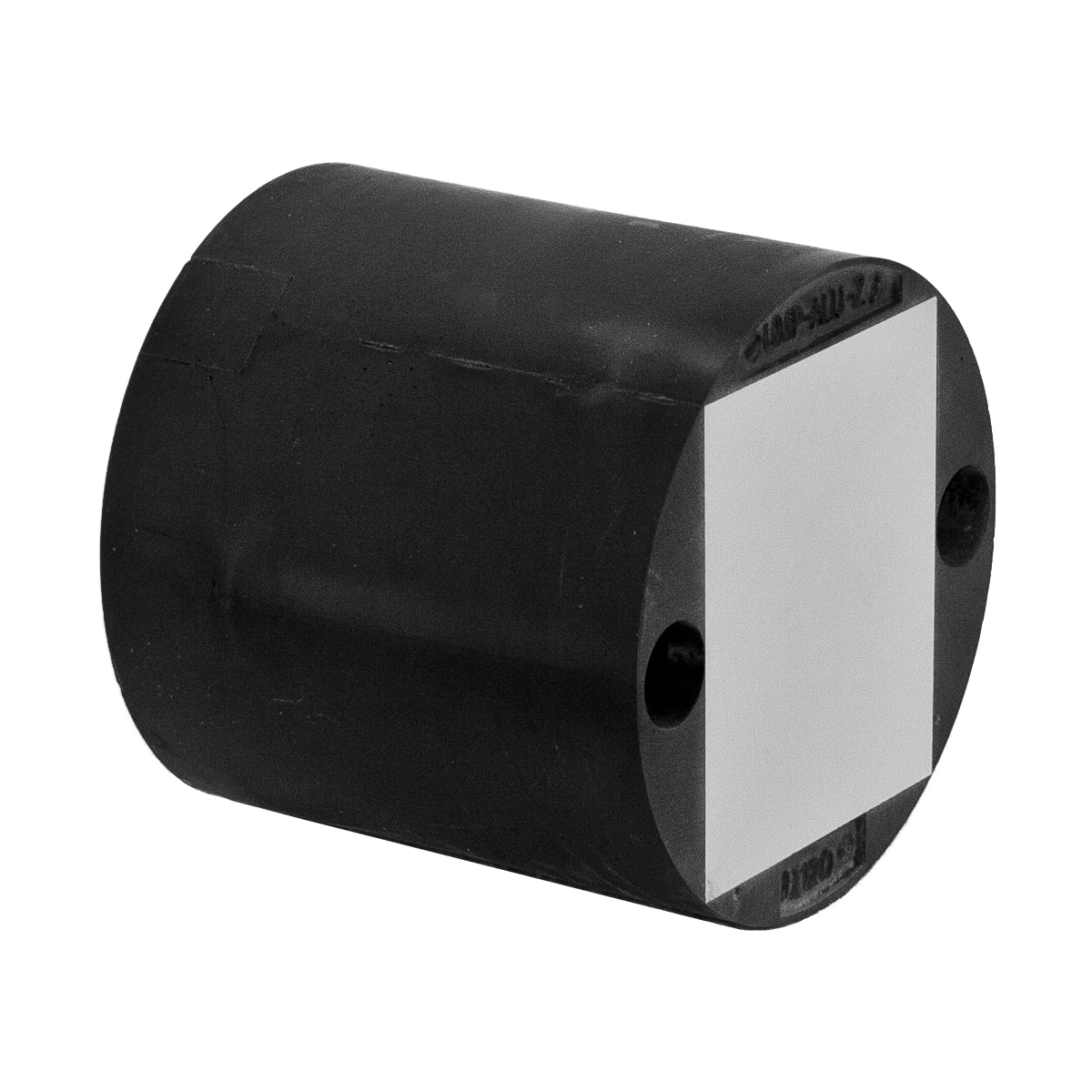

Die zylindrischen Universalmontageplatten UMP-ALU-Z von Dosteba sind für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen geeignet. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigen und FCKW-freiem PU-Hartschaum (Polyurethan), einer eingeschäumten Stahblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte zur Befestigung des Anbauteils. Die an der Oberfläche befindliche HPL (high pressure laminate) Compactplatte gewährleistet eine optimale Druckverteilung. AnwendungsbereicheFür die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen)  ProdukteigenschaftenGrundfläche: Ø 125 mmDicken: 60 - 300 mmCompactplatte: 95 x 80 x 6 mmNutzfläche: 75 x 60 mmDicke Aluplatte: 6 mmLochabstand: 100 mmRaumgewicht PU: 350 kg/m³ Lieferumfang ohne BefestigungsmaterialUMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit BefestigungsmaterialUMP-ALU-Z inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10x100 FUS (SW 13 mm / Torx 40)
Dosteba Universalmontageplatte UMP-ALU-Z (zylindrisch) - von 60 bis 300 mm

Varianten ab 43,70 €*
41,10 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

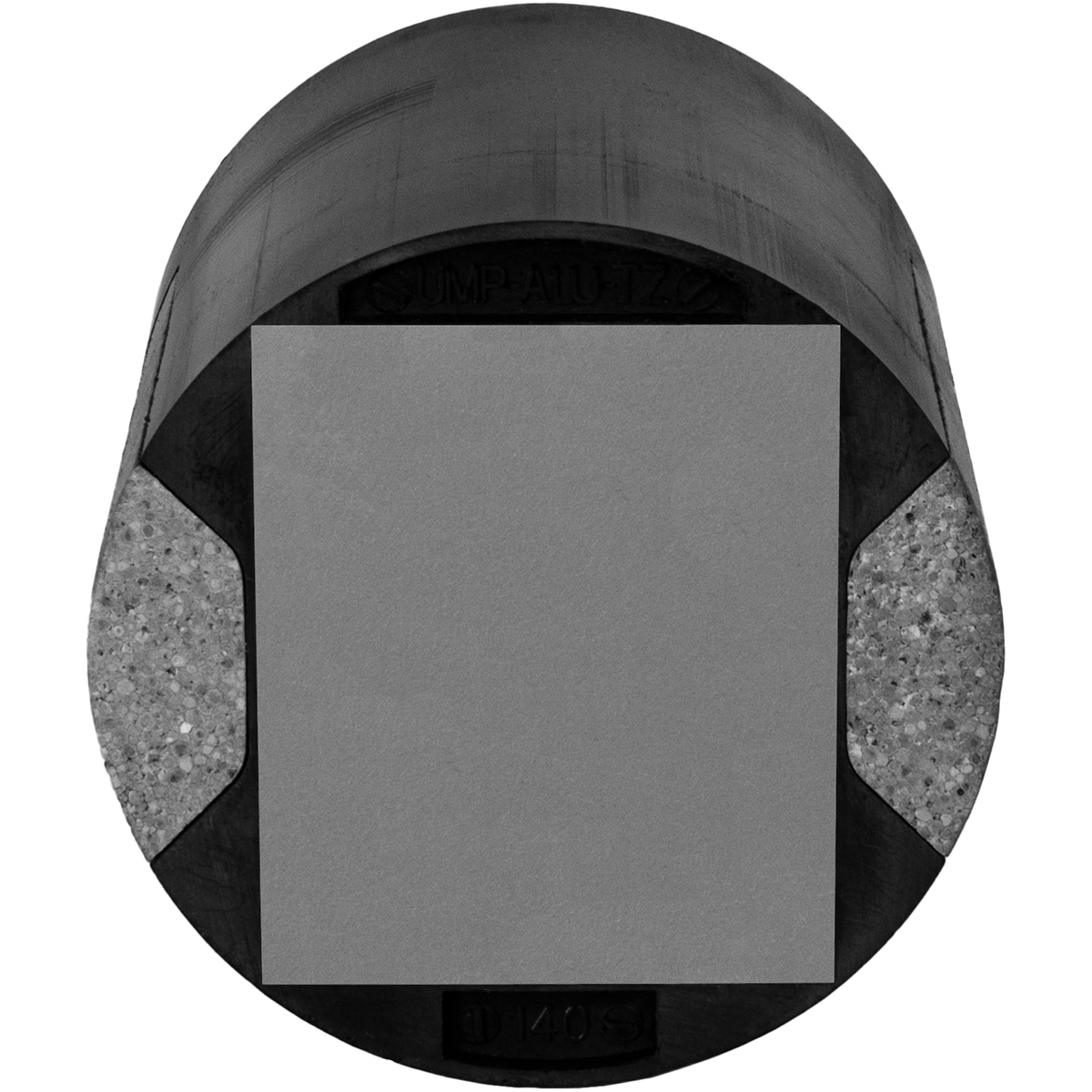

Mit Hilfe der Dosteba Universalmontageplatte UMP-ALU-TZ können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einer eingeschäumten Konsole aus faserarmierten Kunststoff (Polyamid) zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer Aluplatte für die Montage des Anbauteils. Abgedeckt wird die Montageplatte UMP-ALU-TZ von einer HPL (high pressure laminate) Compactplatte. Diese gewährleistet eine optimale Druckverteilung des Anbauteils an der Oberfläche. Die entstehenden Zugkräfte werden durch integrierte Zugstäbe aus faserarmierten Kunststoff (Polyamid) abgefangen. Die seperat erhältliche Bohr- und Setzlehre/Unterlage erleichtert die Montage der UMP-ALU-TZ. Des Weiteren gibt Sie bei der Montage die Klebschichtdicke vor. Die Bohrungen können mit den beiliegenden EPS-Stopfen verschlossen werden.AnwendungsbereicheFür die Montage von Außenleuchten, leichte Vordächer sowie Handläufe und Geländer ProdukteigenschaftenGrundfläche: Ø 125 mmDicken: 80 – 300 mmCompactplatte: 95 x 80 x 10 mmNutzfläche: 75 x 36 mmDicke Aluplatte: 10 mmLochabstand: 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10x120 FUS Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8x150Ankerhülse FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TZ inklusive EPS-Stopfen zum Verschließen der BohrungenGewindestange FIS A M8x130Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.
Dosteba Universalmontageplatte UMP-ALU-TZ (zylindrisch) - von 80 bis 300 mm

Varianten ab 61,39 €*
57,73 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

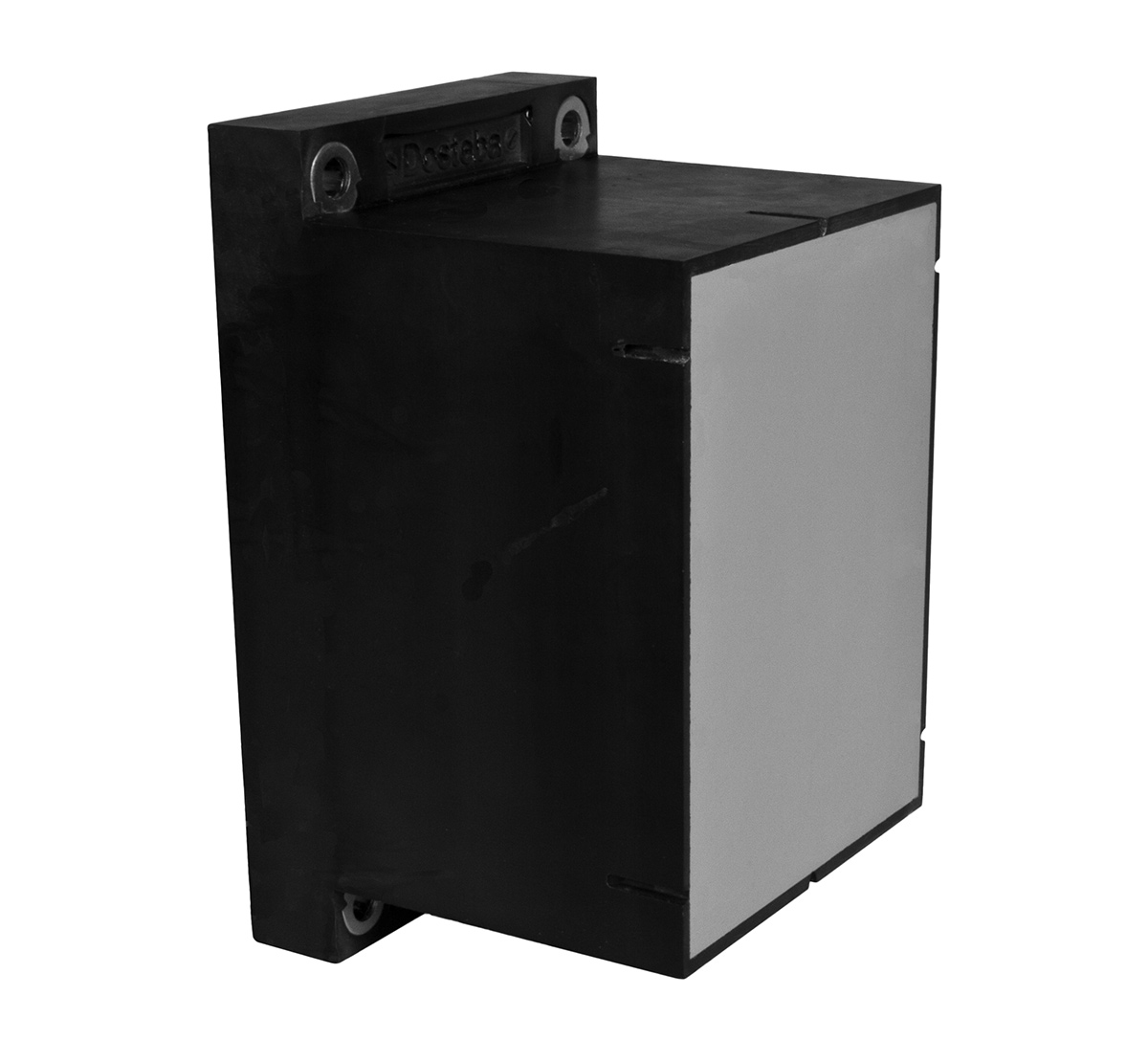

Mit den Universalmontageplatten UMP-ALU-TR von Dosteba können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan). Vier integrierte Stahlkonsolen dienen zum kraftschlüssigen Verschrauben mit dem Untergrund. Für die notwendige Festigkeit sorgen Zugstäbe aus faserarmierten Kunststoff. Das zu befestigende Anbauteil wird an einer 12mm dicken Aluplatte montiert. Für eine optimale Druckverteilung an der Oberfläche sorgt eine HPL (high pressure laminate) Compactplatte. Die UMP-ALU-TR besitzen eine ETA-Zulassung.  AnwendungsbereicheFür die Montage von Treppen, Markisen (auch Gelenkarmmarkisen), Vordächer, etc. ProdukteigenschaftenGrundfläche: 238 x 138 mmDicken: 80 - 300 mmCompactplatte: 182 x 132 x 10 mmNutzfläche: 162 x 80 mmDicke Aluplatte: 12 mmLochabstand: 210 x 110 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TR Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TRLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TRGewindestangen FIS A M8x150 (Werkzeugaufnahme SW 13 mm)Ankerhülsen FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TRGewindestangen FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. ETA-20/0798
Dosteba Universalmontageplatte UMP-ALU-TR (rechteckig) mit ETA-Zulassung - von 80 bis 300 mm

Varianten ab 98,97 €*
92,90 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

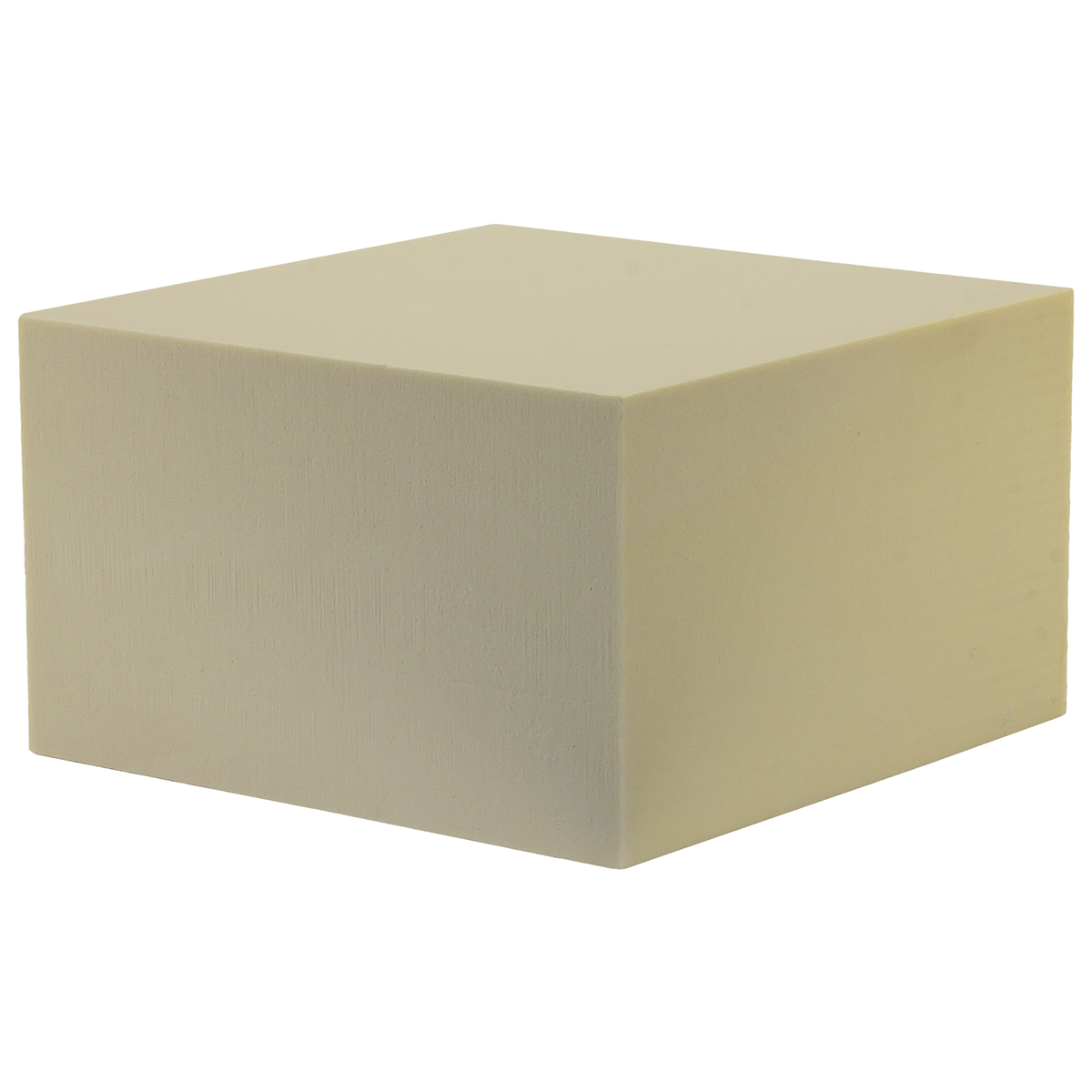

Die Quadroline-PU Montagequader von Dosteba eignen sich als Druckunterlage in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle. Die Montagequader Quadroline-PU bestehen aus fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Die Quadroline-PU dürfen ausschließlich als Druckunterlage verwendet werden. Direkte Verschrauben in den Montagequader sind unzulässig. Verankerungen müssen im Mauerwerk erfolgen.  AnwendungsbereicheFür die Montage von Vordächer, Markisen, Geländer und Satelittenschüsseln.  ProdukteigenschaftenGrundfläche: 198 x 198 mmNutzfläche: 198 x 198 mmDicken: 60 - 300 mmRaumgewicht PU: 200 kg/m3
Dosteba Montagequader Quadroline-PU - von 60 bis 300 mm

Varianten ab 18,90 €*
19,54 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

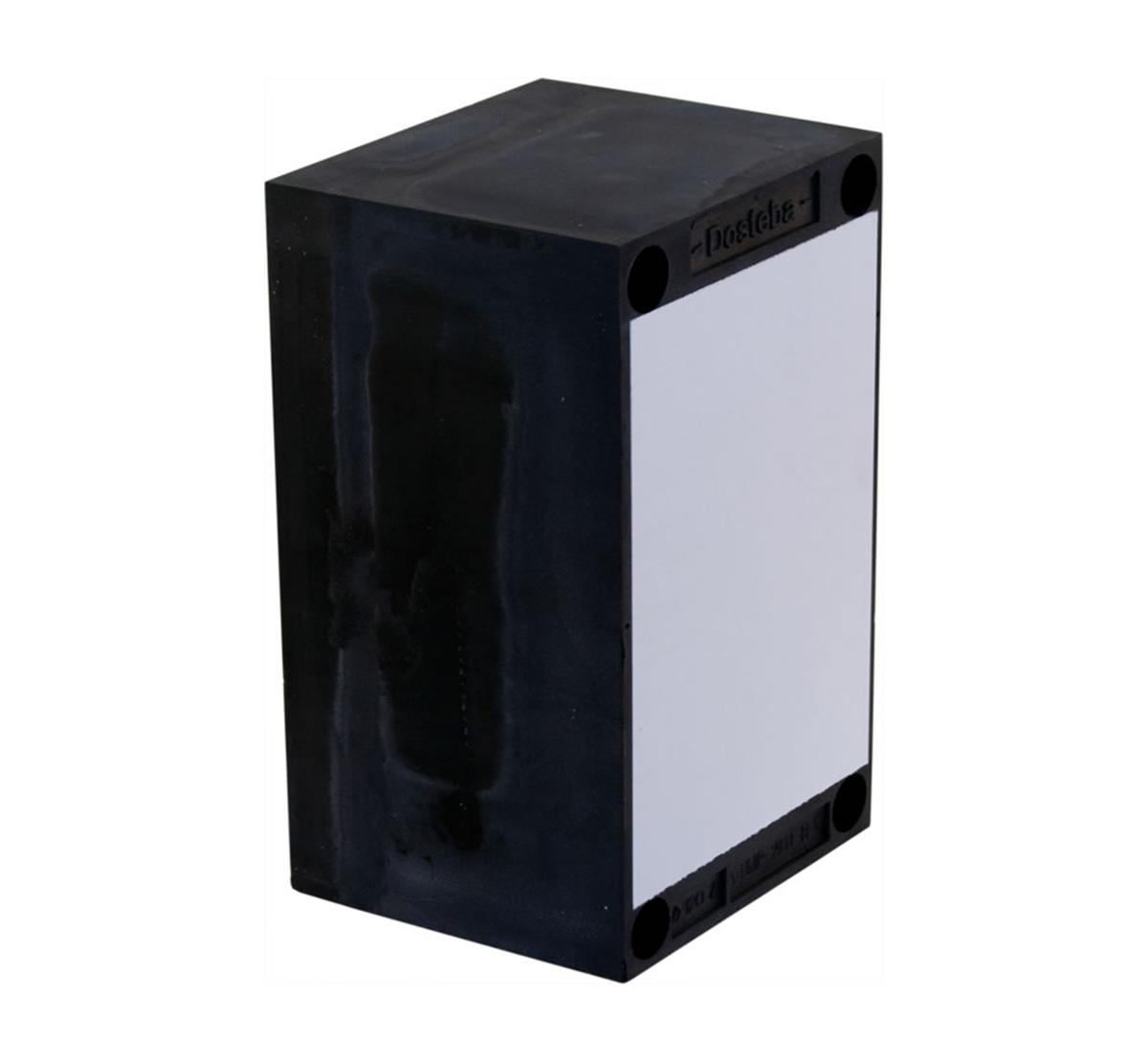

Mit den Universalmontageplatten UMP-ALU-R von Dosteba können wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen durchgeführt werden. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einer eingeschäumten Stahlblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer Aluplatte für die Montage des zu befestigenden Anbauteils. An der Oberfläche sorgt eine HPL (high pressure laminate) Compactplatte für eine optimale Druckverteilung. EPS-Stopfen zum Verschließen der Bohrungen liegen jeder Universalmontageplatte bei.   AnwendungsbereicheFür die Montage von Außenleuchten, Führungsschienen für Schiebeläden, Handläufe und Geländer sowie leichte Vordächer und Markisen (Fallarmmarkisen) ProdukteigenschaftenGrundfläche: 238 x 138 mmDicken: 60 - 300 mmCompactplatte: 190 x 130 x 6 mmNutzfläche: 170 x 110 mmDicke Aluplatte: 6 mmLochabstand: 210 x 110 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-R inklusive EPS-Stopfen zum Verschließen der Bohrungen Lieferumfang mit BefestigungsmaterialUMP-ALU-R inklusive EPS-Stopfen zum Verschließen der BohrungenLangschaftdübel SXRL 10x100 FUS (SW 13 mm / Torx 40)
Dosteba Universalmontageplatte UMP-ALU-R (rechteckig) - von 60 bis 300 mm

Varianten ab 64,67 €*
60,69 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage

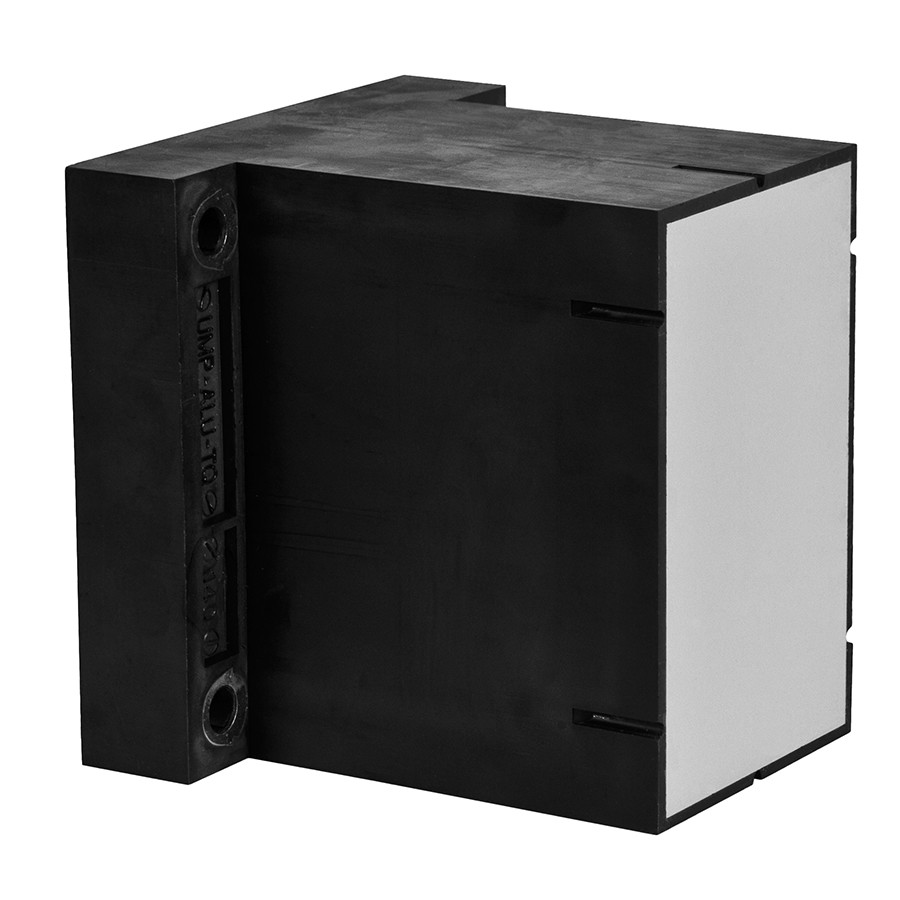

Die Universalmontageplatten UMP-ALU-TQ von Dosteba eignen sich besonders für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die UMP-ALU-TQ besteht aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Vier eingeschäumte Stahlkonsolen dienen zum kraftschlüssigen Verschrauben mit dem Untergrund. Das zu befestigende Anbauteil wird an der integrierten Aluplatte montiert. Eine HPL (high pressure laminate) Compactplatte gewährleistet eine optimale Kraftverteilung an der Oberfläche. Zugstäbe aus faserarmiertem Kunststoff (Polyamid) garantieren für die notwendige Festigkeit. Als Bohr- und Setzlehre für die Gewindestangen dient ebenfalls eine Unterlage aus faserarmiertem Kunststoff. Beim Versetzen der UMP-ALU-TQ gibt Sie die Klebschichtdicke vor. AnwendungsbereicheFür die Montage von Außenleuchten, leichte Vordächer sowie Handläufe und Geländer ProdukteigenschaftenGrundfläche: 138 x 138 mmDicken: 80 - 300 mmCompactplatte: 132 x 84 x 10 mmNutzfläche: 80 x 62 mmDicke Aluplatte: 12 mmLochabstand: 110 x 110 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialUMP-ALU-TQ Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)UMP-ALU-TQLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)UMP-ALU-TQGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Ankerhülsen FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)UMP-ALU-TQGewindestange FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.
Dosteba Universalmontageplatte UMP-ALU-TQ (quadratisch) - von 80 bis 300 mm

Varianten ab 80,19 €*
75,26 €* / Stück
1 Stück

Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
