Dosteba Schwerlastkonsole SLK ALU TTQ
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Schwerlastkonsole SLK-ALU-TTQ zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TTQ hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.
Herstelleranschrift:
Anschrift der verantwortlichen Person in der EU:
Dosteba Schwerlastkonsole SLK-ALU-TTQ zur wärmebrückenfreien Befestigung von schweren Anbauteilen an WDVS
Die Dosteba Schwerlastkonsole SLK-ALU-TTQ dient zur Befestigung von schweren Lasten in Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Markisen, Sonnensegel, Balkone, Geländer, Treppen oder Vordächer, mit der Schwerlastkonsole befestigen Sie schwere Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen.
Die Schwerlastkonsolen SLK-ALU-TTQ bestehen aus schwarz eingefärbtem, verrottungsfestem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten eingeschäumten Stahlkonsolen zur kraftschlüssigen Verschraubung mit dem Untergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet. Zugstäbe aus faserverstärktem Kunststoff (Polyamid) sorgen für die notwendige Festigkeit.

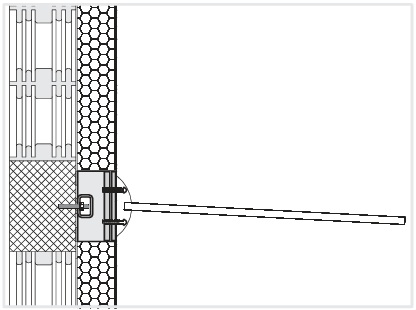

Die TT-Varianten der Schwerlastkonsolen sind speziell für die Befestigung in Zwischendecken vorgesehen.
ETA-Zulassung
Eine ETA-Zulassung ist eine Europäische Technische Bewertung (European Technical Assessment), die die technische Brauchbarkeit eines Bauproduktes bestätigt. In Deutschland werden diese ETA-Zulassungen vom Deutschen Institut für Bautechnik (DIBt) erteilt. Die Zulassungs-Nr. der SLK-ALU-TTQ lautet: ETA-21/0722
Die Dosteba Schwerlastkonsole SLK ALU TTQ ist für eine Vielzahl von Anwendungen geeignet, bei denen schwere Lasten sicher an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
-

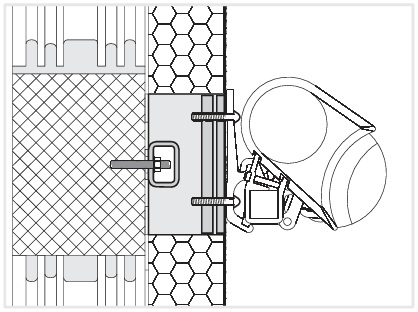

Befestigung von Markisen:
Markisen sind an der Hausfassade befestigte Gestelle, die das Markisentuch aufspannen. Markisen dienen der Beschattung und als Regen- oder Sichtschutz von Terrassen, Balkonen und Wintergärten an Wohnhäusern.
Da Markisen in der Regel größer sind als Sonnenschirme, können sie größere Flächen beschatten bzw. vor Regen- und (neugierigen) Blicken schützen.
Je nach Konstruktion und Verwendungszweck unterscheidet man verschiedene Markisentypen: Gelenkarmmarkisen, Fallarmmarkisen, Korbmarkisen, Senkrechtmarkisen, Seitenmarkisen oder Horizontalmarkisen, Markisoletten, Pergolamarkisen und Wintergartenmarkisen.
Gelenkarmmarkisen, Fallarmmarkisen, Seitenmarkisen und Wintergartenmarkisen sind die am häufigsten verwendeten Markisen für Wohngebäude.
Gelenkarmmarkisen werden als offene Markisen, Halbkassettenmarkisen oder Kassettenmarkisen in Standardgrößen von 150 cm bis 400 cm Ausladung und unterschiedlichen Breiten angeboten. Die Vielfalt an Breiten und Ausladungen erfordert individuelle Lösungen für die Befestigung der Markisen an der Fassade (Hebelkräfte, Wind etc.). Die Markisenhersteller bieten Vorberechnungen für die notwendigen Lasten an, die die Befestigung an der Fassade aufnehmen muss.
-
Befestigung von Sonnensegel:
Sonnensegel können eine (kostengünstige) Alternative zur Markise sein. Ein Vorteil von Sonnensegeln ist, dass sie weniger Platz benötigen als Sonnenschirme mit Ständer. Soll das Sonnensegel ganz oder teilweise an einer gedämmten Fassade befestigt werden, müssen in der Fassade Befestigungspunkte vorgesehen werden, die die auftretenden Lasten aufnehmen können.
-
Balkon- und Geländermontage:
Dank ihrer hohen Tragfähigkeit eignet sich die Dosteba Schwerlastkonsole SLK ALU TTQ hervorragend zur Befestigung von Balkonen und Geländern.
-

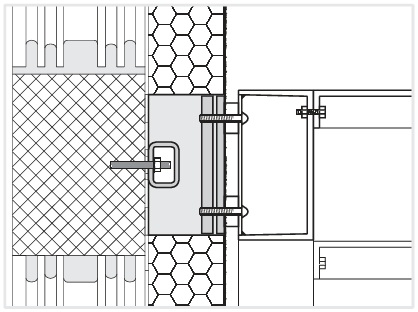

Befestigung von schweren Fassadenelementen:
Auch große und schwere Fassadenelemente sowie Treppen lassen sich sicher an der Konsole befestigen.
Durch die vielseitige Einsetzbarkeit und einfache Montage ist die Dosteba Schwerlastkonsole SLK ALU TTQ die ideale Wahl, wenn hohe Lasten sicher und wärmebrückenfrei befestigt werden müssen.
- Dicke: 100 mm
- Grundfläche: 340 x 186 mm
- Compactplatte: 182 x 240 x 10 mm
- Nutzfläche: 162 x 182 mm
- Dicke Aluminiumplatte: 15 mm
- Lochabstand: 300 mm
- Raumgewicht: 350 kg/m3
-
Die Grundfläche bezeichnet die gesamte Fläche, die die Konsole an der Wand benötigt (Auflagefläche der Konsole für das Bauteil und die Befestigungsteile der Konsole an der Wand).
Die Compactplatte aus HPL (High Pressure Laminate) ist die Auflagefläche für das zu befestigende Bauteil und dient der gleichmäßigen Druckableitung.
Die Nutzfläche ist ein Teil der in der Konsole eingebauten Aluminiumplatte. Die Aluminiumplatte ist von außen nicht sichtbar.
-
Die Dicke der Konsole muss in der Regel der Dicke der Dämmung entsprechen, um einen bündigen Abschluss mit der Dämmung zu erreichen.
Höhenunterschiede und Unebenheiten zwischen den Befestigungspunkten der Konsole und der Fassadenoberfläche können durch Distanzunterlagen ausgeglichen werden.
-
Setzlehren verhindern, dass sich der Lochabstand während der Aushärtung des Injektionsmörtels verändert.
-
Je nach Untergrund können Adapterkonsolen erforderlich sein, um die Abstände der Gewindestangen einzuhalten.
-
Vor der Montage des Bauteils müssen Gewinde in die Konsole geschraubt werden. Die zu befestigenden Bauteile dürfen nicht direkt in die Konsole geschraubt werden - Montageanleitung herunterladen.
-
In der Technischen Dokumentation Dosteba Schwerlastkonsole SLK ALU TTQ finden Sie die charakteristischen Bruchwerte sowie die zulässigen Lasten.
| D [mm] | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schraubbild A | |||||||||||||
| Querbeanspruchung FV [kN] | 12.6 | 11.2 | 9.90 | 8.85 | 8.00 | 7.35 | 6.85 | 6.60 | 6.50 | 6.60 | 6.95 | ||
| Zugbeanspruchung FZ [kN] | 25.3 | 25.5 | 25.6 | 25.5 | 25.4 | 25.2 | 24.9 | 24.4 | 23.9 | 23.3 | 22.6 | ||
| Druckbeanspruchung FD [kN] | 59.8 | 58.8 | 57.8 | 56.9 | 56.0 | 55.2 | 54.4 | 53.7 | 53.0 | 52.3 | 51.7 | ||
| Biegebeanspruchung M [kNm] | 1.85 | 1.80 | 1.75 | 1.70 | 1.70 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | ||
| Schraubbild B | |||||||||||||
| Querbeanspruchung FV [kN] | 19.25 | 17.8 | 16.4 | 15.15 | 13.95 | 12.85 | 11.9 | 11.0 | 10.25 | 9.55 | 9.00 | ||
| Zugbeanspruchung FZ [kN] | 25.3 | 25.5 | 25.6 | 25.5 | 25.4 | 25.2 | 24.9 | 24.4 | 23.9 | 23.3 | 22.6 | ||
| Druckbeanspruchung FD [kN] | 59.8 | 58.8 | 57.8 | 56.9 | 56.0 | 55.2 | 54.4 | 53.7 | 53.0 | 52.3 | 51.7 | ||
| Biegebeanspruchung M [kNm] | 2.70 | 2.60 | 2.50 | 2.40 | 2.35 | 2.30 | 2.25 | 2.25 | 2.20 | 2.20 | 2.20 | ||
| Schraubbild C | |||||||||||||
| Querbeanspruchung FV [kN] | 12.5 | 11.05 | 9.80 | 8.75 | 7.90 | 7.25 | 6.80 | 6.50 | 6.45 | 6.55 | 6.85 | ||
| Zugbeanspruchung FZ [kN] | 25.3 | 25.5 | 25.6 | 25.5 | 25.4 | 25.2 | 24.9 | 24.4 | 23.9 | 23.3 | 22.6 | ||
| Biegebeanspruchung M [kNm] | 1.85 | 1.80 | 1.75 | 1.70 | 1.70 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | ||
| Schraubbild D | |||||||||||||
| Querbeanspruchung FV [kN] | 18.05 | 16.65 | 15.35 | 14.15 | 13.05 | 12.05 | 11.15 | 10.3 | 9.60 | 8.95 | 8.40 | ||
| Zugbeanspruchung FZ [kN] | 25.3 | 25.5 | 25.6 | 25.5 | 25.4 | 25.2 | 24.9 | 24.4 | 23.9 | 23.3 | 22.6 | ||
| Biegebeanspruchung M [kNm] | 2.70 | 2.60 | 2.50 | 2.40 | 2.35 | 2.30 | 2.25 | 2.25 | 2.20 | 2.20 | 2.20 | ||
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
kNm steht für Kilonewtonmeter und ist eine Einheit des Drehmoments, d. h. einer Drehkraft oder eines Biegemoments.
Faustregel für 1 m Hebelarm: 1 kNm ≈ 102 kg
Hier können Sie die Technische Dokumentation Dosteba Schwerlastkonsole SLK ALU TTQ als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Lieferumfang ohne Befestigungsmaterial
Dosteba Schwerlastkonsole SLK ALU TTQ
|
Dosteba Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
Dosteba Schwerlastkonsole SLK-ALU-TTQ |
Dosteba Schwerlastkonsole SLK-ALU-TTR |
|
|---|---|---|---|---|
| Anwendungsbereich | Wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen (WDVS) hinterlüfteten Fassaden, Innendämmungen etc. | |||
| Materialien | Schwerlastkonsolen SLK-ALU-TQ/TR/TTQ/TTR bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten Stahlkonsolen zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer Compactplatte (HPL), welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Zugstäbe aus faserarmiertem Kunststoff (Polyamid) garantieren die notwendige Festigkeit. | |||
| Dicken | Von 100 mm bis 300 mm | |||
| Dicke Aluminiumplatte | 15 mm | |||
| Raumgewicht | 350 kg/m3 | |||
| Form | Quadratisch | Rechteckig | Quadratisch | Rechteckig |
| Grundfläche | 250 x 250 mm | 250 x 150 mm | 340 x 186 mm | 240 x 186 mm |
| Compactplatte | 182 x 240 x 10 mm | 182 x 140 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 162 x 182 mm | 162 x 82 mm | 162 x 182 mm | 162 x 82 mm |
| Anzahl Befestigungspunkte | 4 | 2 | ||
| Befestigungsmaterial Hinweis: Die Schwerlastkonsolen können mit und ohne Material zur Befestigung bestellt werden |
Befestigung in Beton:
Gewindestange: FIS A M10 x 150 Injektions-Mörtel: FIS Bohrdurchmesser: 12 mm min. Bohrtiefe: 80 mm min. Verankerungstiefe: 80 mm
Befestigung im Mauerwerk:
Gewindestange: FIS A M10 x 150 Ankerhülse: FIS H 16 x 85 K Injektions-Mörtel: FIS Bohrdurchmesser: 16 mm min. Bohrtiefe: 95 mm min. Verankerungstiefe: 85 mm |
Befestigung in Beton: Gewindestange: FIS A M16 x 175 Injektions-Mörtel: FIS Bohrdurchmesser: 18 mm min. Bohrtiefe: 130 mm min. Verankerungstiefe: 130 mm |
||
| Zubehöre | Adapterkonsolen, Injektionsmörtel, Korrosionsschutzspray, Setzlehren und Distanzunterlagen sind separat erhältlich. | |||
| Universal- Montageplatte UMP-ALU-Q |
Universal- Montageplatte UMP-ALU-R |
Universal- Montageplatte UMP-ALU-TQ |
Universal- Montageplatte UMP-ALU-TR |
Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
|
|---|---|---|---|---|---|---|
| Grundfläche | 138 x 138 mm | 238 x 138 mm | 138 x 138 mm | 238 x 138 mm | 250 x 250 mm | 250 x 150 mm |
| Dicken | 60 – 300 mm | 60 – 300 mm | 80 – 300 mm | 80 – 300 mm | 100 – 300 mm | 100 – 300 mm |
| Compactplatte | 130 x 90 x 6 mm | 190 x 130 x 6 mm | 132 x 84 x 10 mm | 182 x 132 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 110 x 70 mm | 170 x 110 mm | 80 x 62 mm | 162 x 80 mm | 162 x 182 mm | 162 x 82 mm |
| Dicke Aluminiumplatte | 6 mm | 6 mm | 12 mm | 12 mm | 15 mm | 15 mm |
| Lochabstand | 110 x 110 mm | 210 x 110 mm | 110 x 110 mm | 210 x 110 mm | 224 x 212 mm | 224 x 112 mm |
| Raumgewicht | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 |
Dosteba Schwerlastkonsole SLK ALU TTQ dürfen vor dem Einbau keine Beschädigungen aufweisen welche die statische Tragfähigkeit beeinträchtigen und dürfen nicht über längere Zeit der Witterung ausgesetzt worden sein. Jegliche Abänderung der Dosteba Schwerlastkonsole SLK ALU TTQ kann die Tragfähigkeit benachteiligen und ist deshalb zu unterlassen.
Es wird empfohlen, die Schwerlastkonsole Dosteba Schwerlastkonsole SLK ALU TTQ vor dem Aufkleben der Dämmplatten. Platten zu versetzen.
Schwerlastkonsolen SLK-ALU-TTQ sind vorwiegend für Anwendungen auf Beton geeignet.
Bohrlöcher markieren und bohren.
Die Bohrlöcher sind gründlich vom Bohrmehl zu reinigen. Reinigungsverfahren für Beton
oder Vollsteinen:
4x ausblasen
4x ausbürsten
4x ausblasen
Gewindestangen setzen und exakt ausrichten. Injektionsmörtel aushärten lassen. Nach dem Aushärten überschüssiges Material entfernen.
Verbrauch pro Dosteba Schwerlastkonsole SLK ALU TTQ: 28 ml
Versetzen der Dosteba Schwerlastkonsole SLK ALU TTQ. Dosteba Schwerlastkonsole SLK ALU TTQ mit Distanzhaltern und U-Scheiben exakt auf die Fassadenflucht ausrichten. Bei Bedarf Gewindestangen mit Korrosionsschutzspray einsprühen.
Injektionsmörtel durch die seitlichen Bohrungen der Schwerlastkonsole SLK-ALU-TTQ einpressen, bis dieser zwischen der Schwerlastkonsole SLK-ALU-TTQ und dem Untergrund austritt.
Verbrauch pro Schwerlastkonsole
Dosteba Schwerlastkonsole SLK ALU TTQ: 30 ml
Dämmplatten fugenlos ausrichten. Genaue Lage markieren, damit die Dosteba Schwerlastkonsole SLK ALU TTQ nach dem Putzauftrag wiedergefunden werden kann.
Dosteba Schwerlastkonsole SLK ALU TTQ können ohne Voranstrich mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) beschichtet werden.
In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.
Für die Verschraubung in der Schwerlastkonsole Dosteba Schwerlastkonsole SLK ALU TTQ eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).
Die Verschraubung darf nur in den dafür vorgesehenen Flächen erfolgen.
Ein Loch durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 40 -
50 mm betragen.
Bohrdurchmesser
M6 5,0 mm
M8 6,8 mm
M10 8,5 mm
M12 10,2 mm
Gewinde durch die Compact- und Aluminiumplatte schneiden.
Anbauteil in der Dosteba Schwerlastkonsole SLK ALU TTQ verschrauben. Die Verschraubungstiefe in die Dosteba Schwerlastkonsole SLK ALU TTQ muss mindestens 35 mm betragen, damit die Verschraubung in der ganzen Dicke der eingeschäumten Aluplatte erfolgt.
Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf der Dosteba Schwerlastkonsole SLK ALU TTQ bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.
Anziehmoment MA
pro M6 Schraube: 10.0 Nm
pro M8 Schraube: 25.0 Nm
pro M10 Schraube: 48.4 Nm
pro M12 Schraube: 65.9 Nm
Für die Anziehmomente der Schrauben sind die Herstellerangaben zu berücksichtigen.
- Technische Dokumentation Dosteba Schwerlastkonsole SLK ALU TTQ
Hier können Sie die Technische Dokumentation Dosteba Schwerlastkonsole SLK ALU TTQ als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder. - Allgemeine
bauaufsichtliche Zulassung Dosteba Schwerlastkonsole SLK ALU TTQ
Hier können Sie die Allgemeine bauaufsichtliche Zulassung ETA-21/0722 der Dosteba Schwerlastkonsole SLK ALU TTQ als PDF herunterladen.
