Dosteba Schwerlastkonsole SLK-ALU-TR
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Schwerlastkonsole SLK-ALU-TR zur wärmebrückenfreien Befestigung von Markisen, Sonnensegeln, Balkonen, Geländern, Treppen, Vordächern sowie schweren Fassadenelementen an gedämmten Fassaden (WDVS). Die Dosteba Schwerlastkonsole SLK-ALU-TR hat eine ETA-Zulassung und ist mit und ohne Befestigungsmaterial erhältlich.
Herstelleranschrift:
Anschrift der verantwortlichen Person in der EU:
Dosteba Schwerlastkonsole SLK-ALU-TR zur wärmebrückenfreien Befestigung von schweren Anbauteilen an WDVS

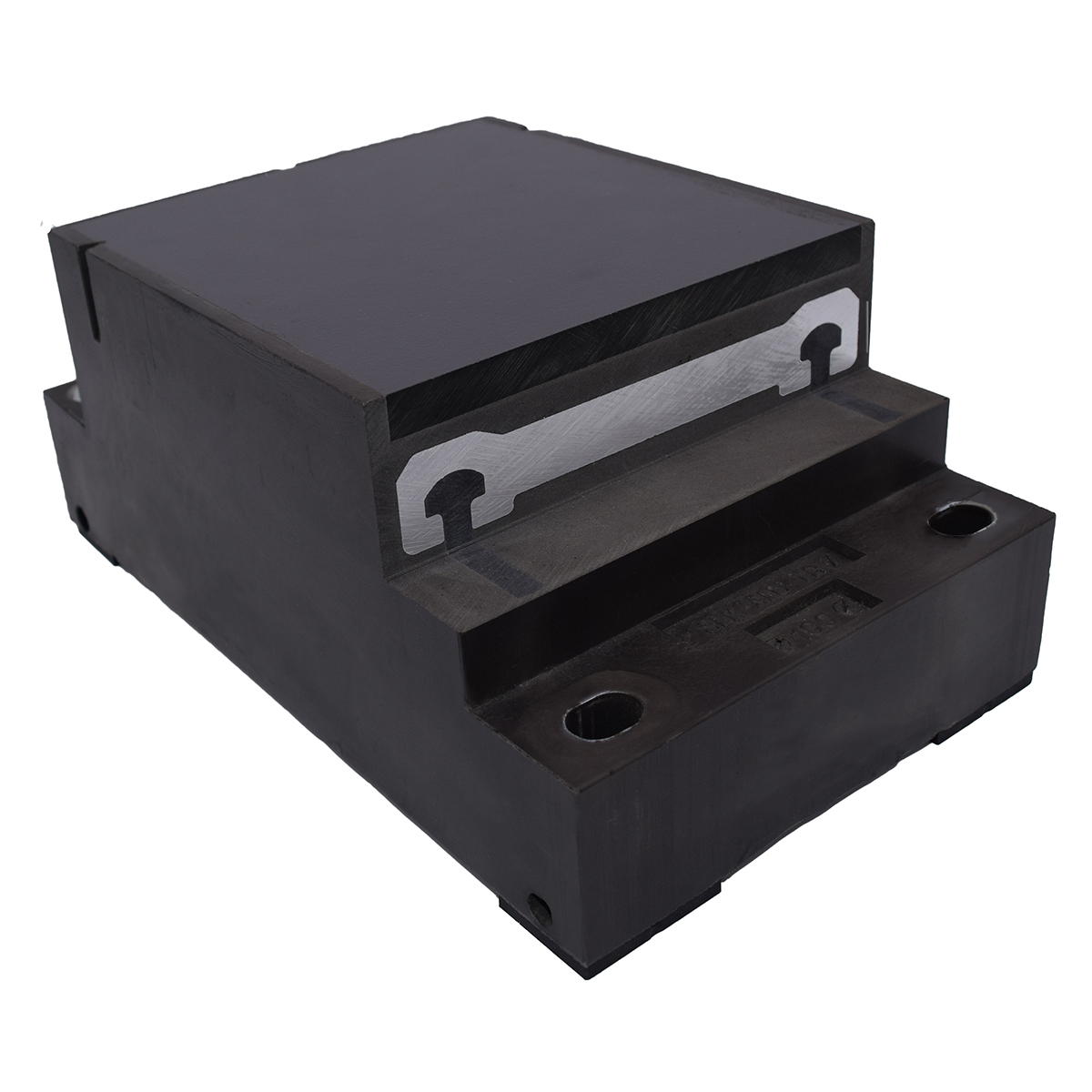

Die Dosteba Schwerlastkonsole SLK-ALU-TR dient zur Befestigung von schweren Lasten in Fassaden mit Wärmedämmverbundsystem (WDVS). Ob Markisen, Sonnensegel, Balkone, Geländer, Treppen oder Vordächer, mit der Schwerlastkonsole befestigen Sie schwere Anbauteile sicher an gedämmten Fassaden ohne die Wärmedämmung zu beeinträchtigen.
Die Schwerlastkonsolen SLK-ALU-TR bestehen aus schwarz eingefärbtem, verrottungsfestem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten eingeschäumten Stahlkonsolen zur kraftschlüssigen Verschraubung mit dem Untergrund, einer Aluminiumplatte zur Verschraubung des Anbauteils sowie einer einer Compactplatte (HPL), die eine optimale Druckverteilung an der Oberfläche gewährleistet. Zugstäbe aus faserverstärktem Kunststoff (Polyamid) sorgen für die notwendige Festigkeit.
Die TT-Varianten der Schwerlastkonsolen sind speziell für die Befestigung in Zwischendecken vorgesehen.
ETA-Zulassung
Eine ETA-Zulassung ist eine Europäische Technische Bewertung (European Technical Assessment), die die technische Brauchbarkeit eines Bauproduktes bestätigt. In Deutschland werden diese ETA-Zulassungen vom Deutschen Institut für Bautechnik (DIBt) erteilt. Die Zulassungs-Nr. der SLK-ALU-TR lautet: ETA-21/0722
Die Dosteba Schwerlastkonsole SLK-ALU-TR ist für eine Vielzahl von Anwendungen geeignet, bei denen schwere Lasten sicher an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
-

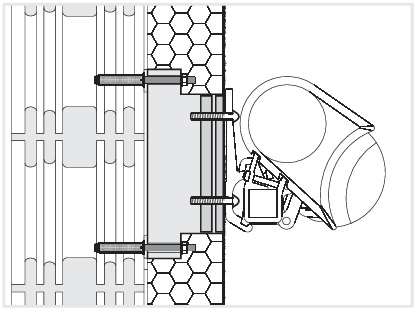

Befestigung von Markisen:
Markisen sind an der Hausfassade befestigte Gestelle, die das Markisentuch aufspannen. Markisen dienen der Beschattung und als Regen- oder Sichtschutz von Terrassen, Balkonen und Wintergärten an Wohnhäusern.
Da Markisen in der Regel größer sind als Sonnenschirme, können sie größere Flächen beschatten bzw. vor Regen- und (neugierigen) Blicken schützen.
Je nach Konstruktion und Verwendungszweck unterscheidet man verschiedene Markisentypen: Gelenkarmmarkisen, Fallarmmarkisen, Korbmarkisen, Senkrechtmarkisen, Seitenmarkisen oder Horizontalmarkisen, Markisoletten, Pergolamarkisen und Wintergartenmarkisen.
Gelenkarmmarkisen, Fallarmmarkisen, Seitenmarkisen und Wintergartenmarkisen sind die am häufigsten verwendeten Markisen für Wohngebäude.
Gelenkarmmarkisen werden als offene Markisen, Halbkassettenmarkisen oder Kassettenmarkisen in Standardgrößen von 150 cm bis 400 cm Ausladung und unterschiedlichen Breiten angeboten. Die Vielfalt an Breiten und Ausladungen erfordert individuelle Lösungen für die Befestigung der Markisen an der Fassade (Hebelkräfte, Wind etc.). Die Markisenhersteller bieten Vorberechnungen für die notwendigen Lasten an, die die Befestigung an der Fassade aufnehmen muss.
-
Befestigung von Sonnensegel:
Sonnensegel können eine (kostengünstige) Alternative zur Markise sein. Ein Vorteil von Sonnensegeln ist, dass sie weniger Platz benötigen als Sonnenschirme mit Ständer. Soll das Sonnensegel ganz oder teilweise an einer gedämmten Fassade befestigt werden, müssen in der Fassade Befestigungspunkte vorgesehen werden, die die auftretenden Lasten aufnehmen können.
-
Balkon- und Geländermontage:
Dank ihrer hohen Tragfähigkeit eignet sich die Dosteba Schwerlastkonsole SLK-ALU-TR hervorragend zur Befestigung von Balkonen und Geländern.
-
Befestigung von schweren Fassadenelementen:

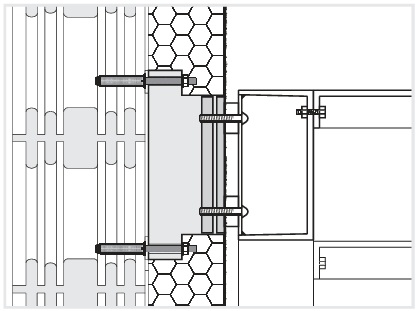

Auch große und schwere Fassadenelemente sowie Treppen lassen sich sicher an der Konsole befestigen.
Durch die vielseitige Einsetzbarkeit und einfache Montage ist die Dosteba Schwerlastkonsole SLK-ALU-TR die ideale Wahl, wenn hohe Lasten sicher und wärmebrückenfrei befestigt werden müssen.
- Dicke: 100 mm
- Grundfläche: 250 x 150 mm
- Compactplatte: 182 x 140 x 10 mm
- Nutzfläche: 162 x 82 mm
- Dicke Aluminiumplatte: 15 mm
- Lochabstand: 224 x 112 mm
- Raumgewicht: 350 kg/m3
-
Die Grundfläche bezeichnet die gesamte Fläche, die die Konsole an der Wand benötigt (Auflagefläche der Konsole für das Bauteil und die Befestigungsteile der Konsole an der Wand).
Die Compactplatte aus HPL (High Pressure Laminate) ist die Auflagefläche für das zu befestigende Bauteil und dient der gleichmäßigen Druckableitung.
Die Nutzfläche ist ein Teil der in der Konsole eingebauten Aluminiumplatte. Die Aluminiumplatte ist von außen nicht sichtbar.
-
Die Dicke der Konsole muss in der Regel der Dicke der Dämmung entsprechen, um einen bündigen Abschluss mit der Dämmung zu erreichen.
Höhenunterschiede und Unebenheiten zwischen den Befestigungspunkten der Konsole und der Fassadenoberfläche können durch Distanzunterlagen ausgeglichen werden.
-

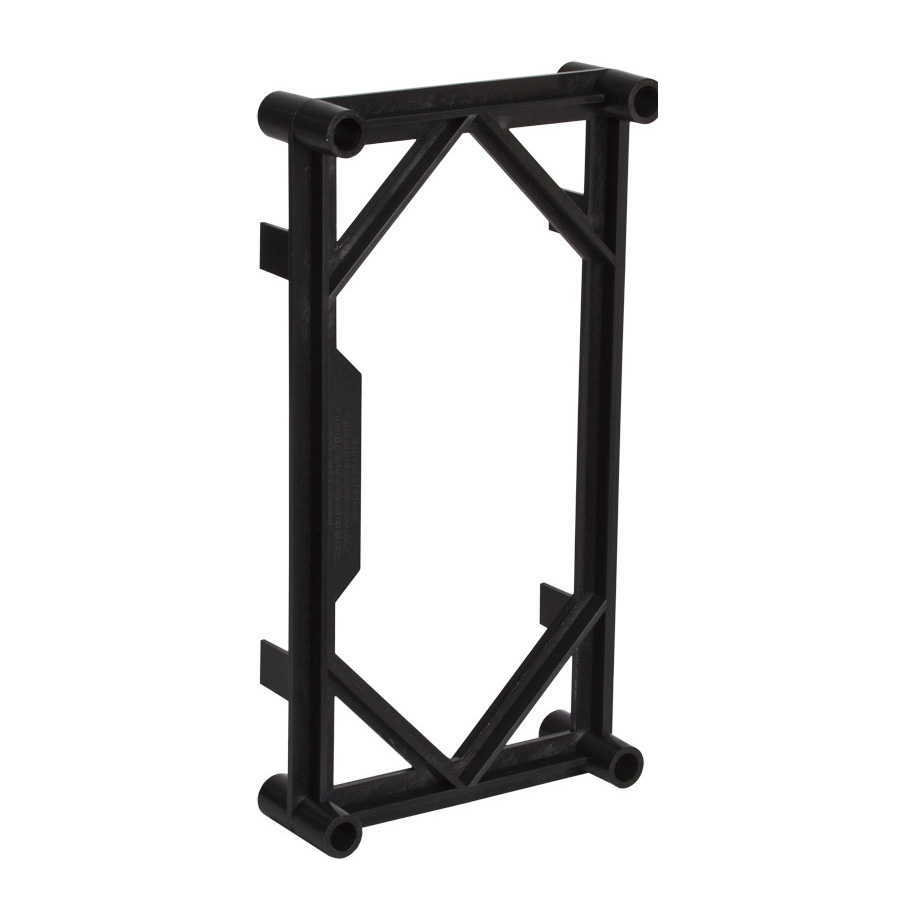

Setzlehre für SLK-ALU-TR verhindern, dass sich der Lochabstand während der Aushärtung des Injektionsmörtels verändert.
-
Je nach Untergrund können Adapterkonsolen erforderlich sein, um die Abstände der Gewindestangen einzuhalten.
-
Vor der Montage des Bauteils müssen Gewinde in die Konsole geschraubt werden. Die zu befestigenden Bauteile dürfen nicht direkt in die Konsole geschraubt werden - Montageanleitung herunterladen.
-
In der Technischen Dokumentation Dosteba Schwerlastkonsole SLK-ALU-TR finden Sie die charakteristischen Bruchwerte sowie die zulässigen Lasten.
| D (mm) | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Schraubbild A | |||||||||||||
| Querbeanspruchung FV [kN] | 16.7 | 15.2 | 13.8 | 12.3 | 10.9 | 9.45 | 8.85 | 8.25 | 7.65 | 7.05 | 6.45 | ||
| Zugbeanspruchung FZ [kN] | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | ||
| Druckbeanspruchung FD [kN] | 52.4 | 52.3 | 52.1 | 51.9 | 51.8 | 51.6 | 50.9 | 50.2 | 49.5 | 48.8 | 48.1 | ||
| Biegebeanspruchung M [kNm] | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | ||
| Schraubbild B | |||||||||||||
| Querbeanspruchung FV [kN] | 9.45 | 9.00 | 8.50 | 8.00 | 7.55 | 7.00 | 6.55 | 6.05 | 5.50 | 5.00 | 4.50 | ||
| Zugbeanspruchung FZ [kN] | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | 21.9 | ||
| Druckbeanspruchung FD [kN] | 52.4 | 52.3 | 52.1 | 51.9 | 51.8 | 51.6 | 50.9 | 50.2 | 49.5 | 48.8 | 48.1 | ||
| Biegebeanspruchung M [kNm] | 1.45 | 1.43 | 1.41 | 1.38 | 1.36 | 1.34 | 1.30 | 1.26 | 1.22 | 1.17 | 1.13 | ||
| Schraubbild C | |||||||||||||
| Querbeanspruchung FV [kN] | 14.1 | 12.8 | 11.6 | 10.4 | 9.20 | 8.00 | 7.45 | 6.95 | 6.50 | 5.95 | 5.45 | ||
| Zugbeanspruchung FZ [kN] | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | ||
| Druckbeanspruchung FD [kN] | - | - | - | - | - | - | - | - | - | - | - | ||
| Biegebeanspruchung M [kNm] | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | 1.50 | ||
| Schraubbild D | |||||||||||||
| Querbeanspruchung FV [kN] | 8.20 | 7.75 | 7.35 | 6.95 | 6.50 | 6.10 | 5.65 | 5.20 | 4.55 | 4.30 | 3.85 | ||
| Zugbeanspruchung FZ [kN] | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | 19.3 | ||
| Druckbeanspruchung FD [kN] | - | - | - | - | - | - | - | - | - | - | - | ||
| Biegebeanspruchung M [kNm] | 1.25 | 1.24 | 1.21 | 1.20 | 1.17 | 1.16 | 1.12 | 1.09 | 1.05 | 1.01 | 0.98 | ||
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
kNm steht für Kilonewtonmeter und ist eine Einheit des Drehmoments, d. h. einer Drehkraft oder eines Biegemoments.
Faustregel für 1 m Hebelarm: 1 kNm ≈ 102 kg
Hier können Sie die Technische Dokumentation Dosteba Schwerlastkonsole SLK-ALU-TR als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder.
Lieferumfang ohne Befestigungsmaterial
Dosteba Schwerlastkonsole SLK-ALU-TR
|
Dosteba Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
Dosteba Schwerlastkonsole SLK-ALU-TTQ |
Dosteba Schwerlastkonsole SLK-ALU-TTR |
|
|---|---|---|---|---|
| Anwendungsbereich | Wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen (WDVS) hinterlüfteten Fassaden, Innendämmungen etc. | |||
| Materialien | Schwerlastkonsolen SLK-ALU-TQ/TR/TTQ/TTR bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit vier eingeschäumten Stahlkonsolen zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer Compactplatte (HPL), welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Zugstäbe aus faserarmiertem Kunststoff (Polyamid) garantieren die notwendige Festigkeit. | |||
| Dicken | Von 100 mm bis 300 mm | |||
| Dicke Aluminiumplatte | 15 mm | |||
| Raumgewicht | 350 kg/m3 | |||
| Form | Quadratisch | Rechteckig | Quadratisch | Rechteckig |
| Grundfläche | 250 x 250 mm | 250 x 150 mm | 340 x 186 mm | 240 x 186 mm |
| Compactplatte | 182 x 240 x 10 mm | 182 x 140 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 162 x 182 mm | 162 x 82 mm | 162 x 182 mm | 162 x 82 mm |
| Anzahl Befestigungspunkte | 4 | 2 | ||
| Befestigungsmaterial Hinweis: Die Schwerlastkonsolen können mit und ohne Material zur Befestigung bestellt werden |
Befestigung in Beton:
Gewindestange: FIS A M10 x 150 Injektions-Mörtel: FIS Bohrdurchmesser: 12 mm min. Bohrtiefe: 80 mm min. Verankerungstiefe: 80 mm
Befestigung im Mauerwerk:
Gewindestange: FIS A M10 x 150 Ankerhülse: FIS H 16 x 85 K Injektions-Mörtel: FIS Bohrdurchmesser: 16 mm min. Bohrtiefe: 95 mm min. Verankerungstiefe: 85 mm |
Befestigung in Beton: Gewindestange: FIS A M16 x 175 Injektions-Mörtel: FIS Bohrdurchmesser: 18 mm min. Bohrtiefe: 130 mm min. Verankerungstiefe: 130 mm |
||
| Zubehöre | Adapterkonsolen, Injektionsmörtel, Korrosionsschutzspray, Setzlehren und Distanzunterlagen sind separat erhältlich. | |||
| Universal- Montageplatte UMP-ALU-Q |
Universal- Montageplatte UMP-ALU-R |
Universal- Montageplatte UMP-ALU-TQ |
Universal- Montageplatte UMP-ALU-TR |
Schwerlastkonsole SLK-ALU-TQ |
Dosteba Schwerlastkonsole SLK-ALU-TR |
|
|---|---|---|---|---|---|---|
| Grundfläche | 138 x 138 mm | 238 x 138 mm | 138 x 138 mm | 238 x 138 mm | 250 x 250 mm | 250 x 150 mm |
| Dicken | 60 – 300 mm | 60 – 300 mm | 80 – 300 mm | 80 – 300 mm | 100 – 300 mm | 100 – 300 mm |
| Compactplatte | 130 x 90 x 6 mm | 190 x 130 x 6 mm | 132 x 84 x 10 mm | 182 x 132 x 10 mm | 182 x 240 x 10 mm | 182 x 140 x 10 mm |
| Nutzfläche | 110 x 70 mm | 170 x 110 mm | 80 x 62 mm | 162 x 80 mm | 162 x 182 mm | 162 x 82 mm |
| Dicke Aluminiumplatte | 6 mm | 6 mm | 12 mm | 12 mm | 15 mm | 15 mm |
| Lochabstand | 110 x 110 mm | 210 x 110 mm | 110 x 110 mm | 210 x 110 mm | 224 x 212 mm | 224 x 112 mm |
| Raumgewicht | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 | 350 kg/m3 |
Dosteba Schwerlastkonsole SLK-ALU-TR dürfen vor dem Einbau keine Beschädigungen aufweisen welche die statische Tragfähigkeit beeinträchtigen und dürfen nicht über längere Zeit der Witterung ausgesetzt worden sein. Jegliche Abänderung der Dosteba Schwerlastkonsole SLK-ALU-TR kann die Tragfähigkeit benachteiligen und ist deshalb zu unterlassen.
Es wird empfohlen, die Schwerlastkonsole Dosteba Schwerlastkonsole SLK-ALU-TR vor dem Aufkleben der Dämmplatten. Platten zu versetzen.
Erstes Bohrloch anzeichnen und bohren. Mauerwerk mit Lochsteinen ohne Schlag bohren.
Mit der Bohrlehre für SLK-ALU-TR/-TQ einen Positionierstift in die entsprechende Bohrung einstecken. Mit Hilfe der Bohrlehre für SLK-ALU-TR/-TQ ein zweites Loch bohren.
Mit der Bohrlehre für SLK-ALU-TR/-TQ den zweiten Positionierbolzen in das entsprechende Loch stecken. Mit der Bohrlehre für SLK-ALU-TR/-TQ das dritte und vierte Loch bohren.
Die Bohrlöcher sind gründlich vom Bohrmehl zu reinigen. Reinigungsverfahren für Beton
oder Vollsteinen:
4x ausblasen
4x ausbürsten
4x ausblasen
Gewindestangen setzen und durch Aufstecken der Setzlehre für SLK-ALU-TR exakt ausrichten. Injektionsmörtel aushärten lassen. Nach dem Aushärten Setzlehre herausziehen und überstehendes Material entfernen. Bei Mauerwerk mit Lochsteinen müssen zwingend Ankerhülsen verwendet werden.
Verbrauch pro Dosteba Schwerlastkonsole SLK-ALU-TR
Mauerwerk (mit Ankerhülse): 96 ml
Beton (ohne Ankerhülse): 32 ml
Versetzen der Dosteba Schwerlastkonsole SLK-ALU-TR . Dosteba Schwerlastkonsole SLK-ALU-TR mit Distanzhaltern exakt auf die Fassadenflucht ausrichten. Bei Bedarf Gewindestangen mit Korrosionsschutzspray einsprühen.
Über die seitlichen Löcher in der Schwerlastkonsole Dosteba Schwerlastkonsole SLK-ALU-TR Injektionsmörtel einpressen bis dieser zwischen der Schwerlastkonsole Dosteba Schwerlastkonsole SLK-ALU-TR und dem Untergrund austritt.
Verbrauch pro Schwerlastkonsole
Dosteba Schwerlastkonsole SLK-ALU-TR : 30 ml
Dämmplatten fugenlos ausrichten. Genaue Lage markieren, damit die Dosteba Schwerlastkonsole SLK-ALU-TR nach dem Putzauftrag wiedergefunden werden kann.
Dosteba Schwerlastkonsole SLK-ALU-TR können ohne Voranstrich mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme (WDVS) beschichtet werden.
In diesem Fall muss die Beschichtung den Druckkräften des Anbauteils standhalten.
Für die Verschraubung in der Schwerlastkonsole Dosteba Schwerlastkonsole SLK-ALU-TR eignen sich Schrauben mit metrischem Gewinde (M-Schrauben).
Die Verschraubung darf nur in den dafür vorgesehenen Flächen erfolgen.
Ein Loch durch die Compactplatte und die Aluminiumplatte bohren. Die Bohrtiefe muss 40 -
50 mm betragen.
Bohrdurchmesser
M6 5,0 mm
M8 6,8 mm
M10 8,5 mm
M12 10,2 mm
Gewinde durch die Compact- und Aluminiumplatte schneiden.
Anbauteil in der Dosteba Schwerlastkonsole SLK-ALU-TR verschrauben. Die Verschraubungstiefe in die Dosteba Schwerlastkonsole SLK-ALU-TR muss mindestens 35 mm betragen, damit die Verschraubung in der ganzen Dicke der eingeschäumten Aluplatte erfolgt.
Für die Bestimmung der gesamten Verschraubungstiefe muss die genaue Dicke der Beschichtung auf der Dosteba Schwerlastkonsole SLK-ALU-TR bekannt sein. Die notwendige Schraubenlänge ergibt sich aus der Verschraubungstiefe, der Dicke der Beschichtung und der Dicke des Anbauteils.
Anziehmoment MA
pro M6 Schraube: 10.0 Nm
pro M8 Schraube: 25.0 Nm
pro M10 Schraube: 48.4 Nm
pro M12 Schraube: 65.9 Nm
Für die Anziehmomente der Schrauben sind die Herstellerangaben zu berücksichtigen.
- Technische Dokumentation Dosteba Schwerlastkonsole SLK-ALU-TR
Hier können Sie die Technische Dokumentation Dosteba Schwerlastkonsole SLK-ALU-TR als PDF herunterladen. In dem Dokument finden Sie detaillierte Angaben unter anderem zu den zulässigen Lasten, den charakteristischen Bruchwerten und den Schraubbilder. - Allgemeine
bauaufsichtliche Zulassung Dosteba Schwerlastkonsole SLK-ALU-TR
Hier können Sie die Allgemeine bauaufsichtliche Zulassung Z-10.9-576 der Dosteba Schwerlastkonsole SLK-ALU-TR als PDF herunterladen.
Inhalt: 10 Stück (0,97 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (3,07 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (4,37 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (3,55 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (3,43 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Inhalt: 4 Stück (3,78 €* / 1 Stück)
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Sofort verfügbar, Lieferzeit: ca. 3-5 Tage
Dosteba Schwerlastkonsole SLK ALU TR – Maximale Stabilität und Sicherheit für Ihre Fassadenbefestigung mit DiBt-Zulassung
Die Dosteba Schwerlastkonsole SLK ALU TR ist die perfekte Lösung für die sichere Befestigung schwerer Lasten an Wärmedämmverbundsystemen (WDVS). Diese hochwertige Schwerlastkonsole wurde speziell entwickelt, um Fassadenelemente, Markisen, Balkone, Vordächer und weitere Bauteile sicher an gedämmten Fassaden zu befestigen, ohne die Wärmedämmung zu beeinträchtigen. Mit ihrer rechteckigen Grundplatte und der Verwendung von langlebigem Aluminium bietet die SLK ALU TR eine zuverlässige, energieeffiziente und dauerhafte Lösung für den Einsatz in modernen Bauprojekten.
Was ist die Dosteba Schwerlastkonsole SLK ALU TR?
Die Dosteba Schwerlastkonsole SLK ALU TR ist eine rechteckige Schwerlastkonsole, die speziell für den Einsatz an Fassaden mit Wärmedämmverbundsystemen (WDVS) entwickelt wurde. Sie ermöglicht die sichere Befestigung schwerer Bauelemente, ohne dabei die Dämmung zu beschädigen oder Wärmebrücken zu verursachen. Die Konsole besteht aus hochwertigem Aluminium, das für seine Korrosionsbeständigkeit und Langlebigkeit bekannt ist. Darüber hinaus bietet die Konsole eine DiBt-Zulassung, die ihre Sicherheit und Eignung für den Einsatz in Bauprojekten bestätigt.
Dank ihrer durchdachten Konstruktion sorgt die Dosteba SLK ALU TR für eine gleichmäßige Verteilung der Lasten und schützt die Dämmung vor mechanischen Belastungen. Diese Schwerlastkonsole ist besonders für Bauprojekte geeignet, bei denen hohe Lasten sicher an gedämmten Fassaden befestigt werden müssen.
Die Vorteile der Dosteba Schwerlastkonsole SLK ALU TR im Überblick
- Hohe Tragfähigkeit:
Die Schwerlastkonsole kann schwere Lasten wie Balkone, Markisen, Vordächer und Fassadenelemente sicher tragen. - Wärmebrückenfrei:
Die Konstruktion der Konsole minimiert den Wärmeverlust und sorgt dafür, dass die Dämmung unversehrt bleibt. - Korrosionsbeständiges Aluminium:
Das verwendete Aluminium ist langlebig und resistent gegen Witterungseinflüsse, was die Konsole ideal für den Außenbereich macht. - Rechteckige Grundplatte:
Die spezielle Form der Grundplatte sorgt für eine gleichmäßige Lastverteilung und schützt die Fassade vor Belastungsschäden. - DiBt-Zulassung:
Die Konsole verfügt über eine Zulassung des Deutschen Instituts für Bautechnik (DiBt), was ihre Sicherheit und Qualität bestätigt. - Einfache Installation:
Die Konsole lässt sich schnell und unkompliziert an der Fassade montieren. - Leicht und robust:
Trotz der hohen Tragfähigkeit ist die Konsole leicht und einfach zu handhaben.
Anwendungsbereiche der Dosteba Schwerlastkonsole SLK ALU TR
Die Dosteba Schwerlastkonsole SLK ALU TR ist für eine Vielzahl von Anwendungen geeignet, bei denen schwere Lasten sicher an Fassaden mit Wärmedämmung befestigt werden müssen. Typische Anwendungsbereiche sind:
- Montage von Markisen: Die Konsole bietet eine stabile und sichere Basis für die Befestigung von Markisen an gedämmten Fassaden.
- Balkon- und Geländermontage: Dank ihrer hohen Tragfähigkeit eignet sich die SLK ALU TR hervorragend zur Befestigung von Balkonen und Geländern.

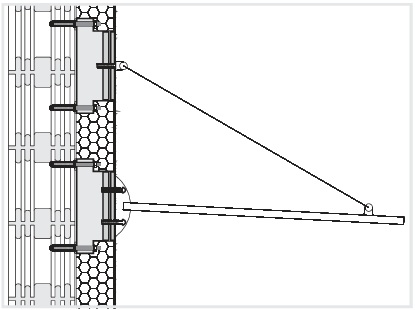

- Vordächer und Überdachungen: Die Konsole trägt sicher Vordächer und Überdachungen, ohne die Dämmung zu beeinträchtigen.
- Befestigung von schweren Fassadenelementen: Auch große und schwere Fassadenelemente lassen sich sicher an der Konsole befestigen.
- Befestigung von Außenleuchten und Kameras: Für leichtere Lasten wie Lampen oder Überwachungskameras bietet die Konsole ebenfalls eine zuverlässige und dauerhafte Befestigungslösung.
Durch ihre universelle Einsetzbarkeit und ihre einfache Installation ist die Dosteba Schwerlastkonsole SLK ALU TR die ideale Wahl für Bauprojekte, bei denen hohe Lasten sicher und energieeffizient befestigt werden müssen. Sie gewährleistet die Stabilität und Sicherheit, die bei modernen Bauprojekten unerlässlich ist.
Technische Daten der Dosteba Schwerlastkonsole SLK ALU TR
Die technischen Spezifikationen der Dosteba Schwerlastkonsole SLK ALU TR zeigen, dass sie optimal für die Anforderungen moderner Bauprojekte geeignet ist:
| Eigenschaft | Wert |
|---|---|
| Material | Aluminium |
| Grundplattenmaß | Rechteckig |
| Belastbarkeit | Schwerlastfähig, geeignet für hohe Lasten |
| Montageart | Direkte Befestigung auf Wärmedämmverbundsystemen (WDVS) |
| Korrosionsbeständigkeit | Ja (Aluminium) |
| Zulassung | DiBt-Zulassung |
Warum sollten Sie sich für die Dosteba Schwerlastkonsole SLK ALU TR entscheiden?
Die Dosteba Schwerlastkonsole SLK ALU TR bietet zahlreiche Vorteile, die sie zur idealen Wahl für Bauprojekte machen, bei denen schwere Lasten an Wärmedämmverbundsystemen befestigt werden müssen:
- Sichere und stabile Befestigung:
Die Konsole trägt auch schwere Lasten sicher und stabil, ohne die Dämmung zu beeinträchtigen. - Energieeffizienz:
Dank ihrer wärmebrückenfreien Konstruktion sorgt die Konsole dafür, dass die Energieeffizienz des Gebäudes erhalten bleibt. - Langlebig und witterungsbeständig: Hergestellt aus hochwertigem Aluminium, ist die Konsole extrem korrosionsbeständig und hält auch extremen Wetterbedingungen stand.
- Universell einsetzbar: Egal, ob Markisen, Vordächer, Balkone oder Fassadenelemente – die Schwerlastkonsole SLK ALU TR ist für verschiedenste Anwendungen geeignet.
- Einfach zu installieren: Die Montage der Konsole ist unkompliziert und erfordert nur wenige Schritte.
- Qualität bestätigt durch DiBt-Zulassung: Die DiBt-Zulassung garantiert, dass die Konsole höchsten Sicherheitsanforderungen entspricht.
Wie wird die Dosteba Schwerlastkonsole SLK ALU TR montiert?
Die Montage der Dosteba Schwerlastkonsole SLK ALU TR ist schnell und unkompliziert. So gehen Sie bei der Installation vor:
- Vorbereitung: Markieren Sie die Stellen an der Fassade, an denen die Konsole montiert werden soll.
- Bohren: Bohren Sie die benötigten Löcher für die Befestigungselemente und setzen Sie die entsprechenden Dübel ein.
- Montage der Konsole:
Schrauben Sie die Konsole fest an die gedämmte Fassade und achten Sie darauf, dass die Lasten gleichmäßig verteilt werden. - Sicherheit prüfen:
Überprüfen Sie nach der Installation die Stabilität der Konsole und stellen Sie sicher, dass alle Befestigungen fest sitzen. - Bauelemente anbringen:
Befestigen Sie die gewünschten Bauelemente, wie Markisen, Balkone oder Vordächer, sicher an der Schwerlastkonsole. Die Installation der Dosteba Schwerlastkonsole SLK ALU TR ist einfach und erfordert keine speziellen Werkzeuge. Nach der Montage sorgt die Konsole für eine sichere und stabile Befestigung der angeschlossenen Bauelemente.
Die perfekte Lösung für energieeffiziente Bauprojekte
Die Dosteba Schwerlastkonsole SLK ALU TR ist die ideale Wahl für Bauprojekte, die hohe Tragkraft und Energieeffizienz miteinander verbinden. Durch ihre wärmebrückenfreie Konstruktion trägt sie dazu bei, dass die Dämmleistung der Fassade erhalten bleibt, während sie gleichzeitig die sichere Befestigung schwerer Lasten ermöglicht. Dies macht die Konsole besonders attraktiv für moderne Bauprojekte, bei denen sowohl Stabilität als auch Energieeinsparungen im Vordergrund stehen. Auch bei Sanierungen von Bestandsgebäuden, bei denen nachträglich schwere Bauelemente an Fassaden mit Wärmedämmung befestigt werden müssen, bietet die Dosteba SLK ALU TR eine perfekte Lösung. Sie ermöglicht die sichere Befestigung, ohne die bestehende Dämmung zu beeinträchtigen oder Wärmebrücken zu schaffen.
Langlebig und korrosionsbeständig – ideal für den Außeneinsatz
Dank des hochwertigen Aluminiums ist die Dosteba Schwerlastkonsole SLK ALU TR besonders korrosionsbeständig und widerstandsfähig gegen Witterungseinflüsse. Diese Eigenschaften machen die Konsole zur idealen Wahl für den Einsatz im Außenbereich, wo sie extremen Wetterbedingungen ausgesetzt ist. Die Konsole bleibt über Jahre hinweg stabil und sorgt dafür, dass Ihre Fassadenelemente sicher befestigt bleiben.
Nachhaltigkeit und Umweltschutz
Aluminium ist ein langlebiges und recycelbares Material, das die Umwelt weniger belastet als viele andere Werkstoffe. Die Dosteba Schwerlastkonsole SLK ALU TR ist daher nicht nur eine langlebige und sichere Befestigungslösung, sondern auch eine umweltfreundliche Wahl für Bauprojekte, die auf Nachhaltigkeit und Ressourcenschonung setzen.
Fazit – Die Dosteba Schwerlastkonsole SLK ALU TR: Ihre sichere und energieeffiziente Lösung für Fassadenbefestigungen
Die Dosteba Schwerlastkonsole SLK ALU TR bietet eine Vielzahl von Vorteilen, die sie zur idealen Wahl für Bauherren, Architekten und Handwerker machen, die schwere Lasten an Wärmedämmverbundsystemen sicher und effizient befestigen möchten:
- Hohe Tragkraft:
Die Konsole trägt problemlos schwere Bauelemente wie Markisen, Balkone oder Vordächer. - Energieeffizient:
Dank der wärmebrückenfreien Konstruktion bleibt die Energieeffizienz der Fassade erhalten. - Langlebig und korrosionsbeständig:
Das Aluminium ist extrem widerstandsfähig gegen Witterungseinflüsse und sorgt für eine lange Lebensdauer. - Vielseitig einsetzbar:
Perfekt für Markisen, Balkone, Vordächer und andere schwere Bauelemente. - Einfach zu montieren:
Die Installation der Konsole ist unkompliziert und effizient. - DiBt-Zulassung:
Die geprüfte Sicherheit sorgt für Vertrauen und Qualität. Mit der Dosteba Schwerlastkonsole SLK ALU TR entscheiden Sie sich für eine hochwertige, langlebige und energieeffiziente Lösung für sichere Fassadenbefestigungen. Vertrauen Sie auf die bewährte Qualität von Dosteba – für sichere, stabile und professionelle Befestigungen an Wärmedämmverbundsystemen.
Die SLK-ALU-TR Schwerlastkonsole ist geeignet für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Sie besteht aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan). Vier integrierte Stahlkonsolen mit Zugstäben aus faserarmierten Kunststoff sorgen für die notwendige Festigkeit sowie für ein kraftschlüssigen Verschrauben mit dem Untergrund. Das Anbauteile wird an einer integrierten 15 mm starken Aluplatte befestigt. Für eine optimale Druckverteilung an der Oberfläche sorgt eine (high pressure laminate) Compactplatte.
Anwendungsbereiche
Für die Montage von Treppen, Markisen (auch Gelenkarmmarkisen) und Vordächer
Produkteigenschaften
Grundfläche: 250 x 150 mm
Dicken: 100 - 300 mm
Nutzfläche: 162 x 82 mm
Compactplatte: 182 x 140 x 10 mm
Dicke Aluplatte: 15 mm
Lochabstand: 224 x 112 mm
Raumgewicht PU: 350kg/m3
Lieferumfang ohne Befestigungsmaterial
Schwerlastkonsole SLK-ALU-TR
Lieferumfang mit Befestigungsmaterial für Beton
Schwerlastkonsole SLK-ALU-TR
Injektions-Gewindestange FIS A M10 x 150 (SW 17 mm)
Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss separat bestellt werden.
Lieferumfang mit Befestigungsmaterial für Mauerwerk
Schwerlastkonsole SLK-ALU-TR
Injektions-Gewindestange FIS A M10 x 150 (SW 17 mm)
Injektions-Ankerhülse FIS H 16 x 85 K
Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.
Zulassungen
DIBt Z-10.9-576
ETA-21/0722
