Dosteba Montagequader VARIR / VARIQ
Sofort verfügbar, Lieferzeit: 2-4 Tage
Herstelleranschrift:
Dosteba GmbH
Aspenhaustrasse 6
72770 Reutlingen
Deutschland
+49 7121 30177 10
dosteba@dosteba.de

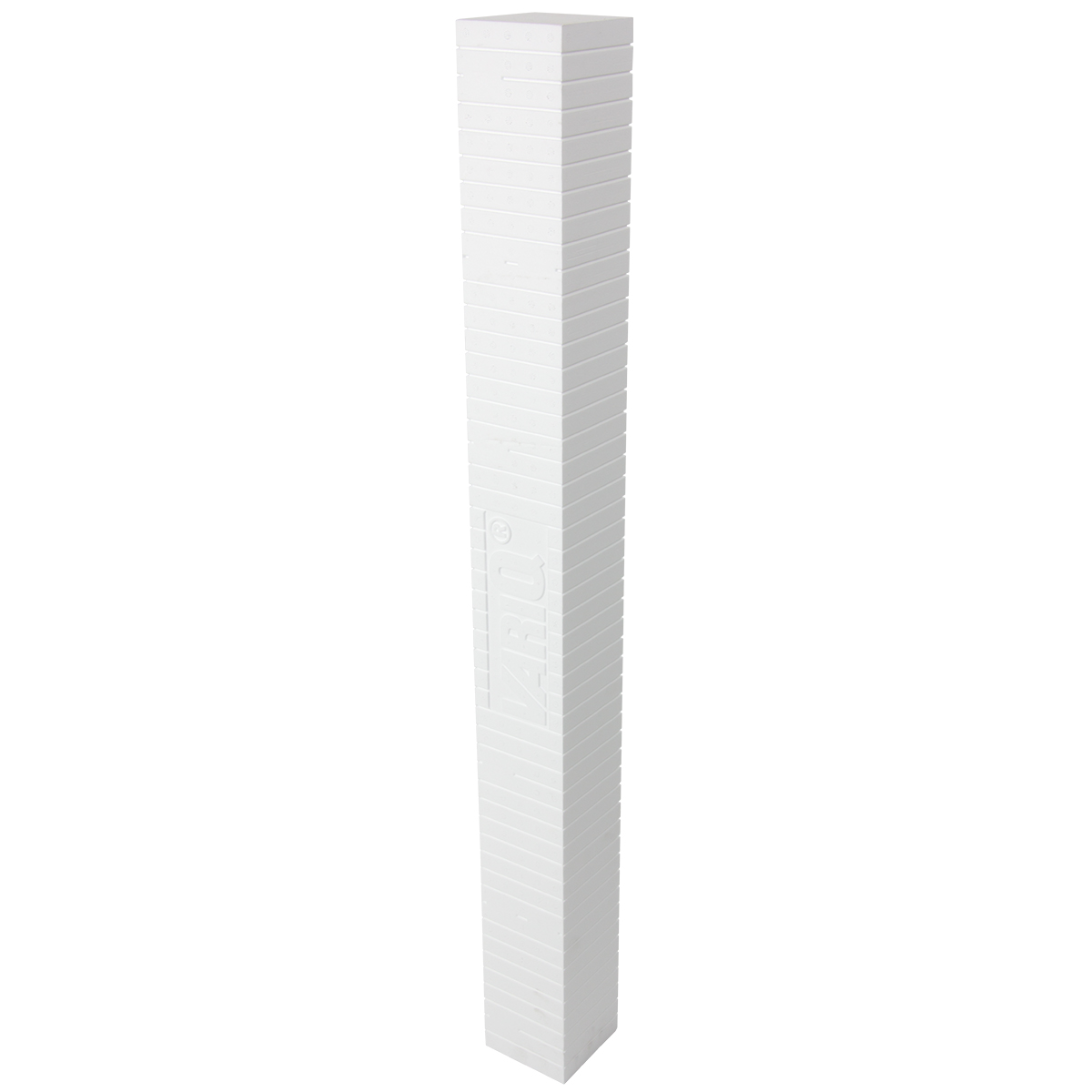

Beschreibung Dosteba Montagequader VARIQ und VARIR
Montagequader VARIQ (quadratisch) und VARIR (rechteckig) zur wärmebrückenfreien Befestigung von Anbauteilen wie z.B. Briefkästen, Rohrschellen, Rückhalter und Vorreiber oder Schilder und Werbetafeln in Wärmedämmverbundsystemen (WDVS). Sie sind in den Formaten 100 x 100 mm, 160 x 100 mm, 160 x 120 mm und 240 x 160 mm erhältlich.
Die Montagequader VARIQ und VARIR eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen aus expandiertem Polystyrol (EPS) und Steinwolle (SW). Zudem eignen sie sich als Druckunterlage für mittelschwere Lasten.
Für die Verschraubung in die Montagequader VARIQ und VARIR eignen sich Blech- oder Holzschrauben sowie Schrauben mit zylindrischem Gewinde und großer Steigung (Rahmenschrauben). Die Montagequader VARIQ und VARIR sind in zwei Formaten sowie in verschiedenen Dicken erhältlich.
Mit Hilfe der Dosteba-Adapterplatten ist es möglich, die VARIQ- und VARIR-Montageelemente auf den tragfähigen Untergrund zu verdübeln. Die sonst notwendige Verklebung mit dem Untergrund entfällt.
Produkteigenschaften Dosteba Montagequader VARIQ und VARIR
- Länge: 1.000 mm
- Grundfläche: 100 x 100 mm
- Nutzfläche: 80 x 80 mm
- Rasterabstand: 20 mm
- Raumgewicht: 140 kg/m3
Anwendungsbeispiele für den Dosteba Montagequader VARIQ und VARIR
- Briefkasten
- Rohrschellen mit Holzgewinde für Dachwasserabläufe
- Rückhalter und Vorreiber mit Holzgewinde
- Werbetafeln
Briefkästen
Dosteba Montagequader VARIQ und VARIR zur Befestigung von Briefkästen an Wärmedämmverbundsystemen (WDVS).
Rohrschellen
Dosteba Montagequader VARIQ und VARIR zur Befestigung von Rohrschellen mit Holzgewinde für Dachwasserabläufe an Wärmedämmverbundsystemen (WDVS).
Rückhaltern und Vorreiber
Dosteba Montagequader VARIQ und VARIR zur Befestigung von Rückhaltern und Vorreibern mit Holzgewinde für Fensterläden an Wärmedämmverbundsystemen (WDVS).
Schilder und Werbetafel
Dosteba Montagequader VARIQ und VARIR zur Befestigung von Schildern und
Werbetafeln an
Wärmedämmverbundsystemen
(WDVS).
Diese Anwendung ist nur für EPS-Fassaden geeignet.
Empfohlene Gebrauchslasten Dosteba Montagequader VARIQ und VARIR
Druckkraft Pc auf die gesamte Quaderfläche
| Format | Empfohlene Last [kN] |
|---|---|
| 100 x 100 mm | 1,00 kN |
| 160 x 100 mm | 1,60 kN |
| 160 x 120 mm | 1,90 kN |
| 240 x 160 mm | 3,80 kN |
Zugkraft Pz
| Montagequader | EPS-Dämmplatten 15 kg/m³ |
SW-Dämmplatten 48 kg/m³ |
|---|---|---|
| VARIQ 100 x 100 mm | 0,20 | 0,13 |
| VARIR 160 x 100 mm | 0,25 | 0,17 |
| VARIR 160 x 120 mm | 0,25 | 0,17 |
| VARIR 240 x 160 mm | 0,25 | 0,17 |
Querkaft Pq
| Montagequader | EPS-Dämmplatten 15 kg/m³ |
SW-Dämmplatten 48 kg/m³ |
|---|---|---|
| VARIQ 100 x 100 mm | 0,25 | 0,17 |
| VARIR 160 x 100 mm | 0,30 | 0,20 |
| VARIR 160 x 120 mm | 0,30 | 0,20 |
| VARIR 240 x 160 mm | 0,30 | 0,20 |
| Schraubverbindung | Last [kN] | Bemerkung |
|---|---|---|
| Zugkraft Pz pro Schraube (Standard) | 0,25 | Ø 7 mm, Setztiefe 60 mm |
| Querkaft Pq pro Schraube (reduziert) | 0,12 | Ø 7 mm, Setztiefe 60 mm |
Kilogramm-Newton-Rechner
Mit unserem Kilogramm-Newton-Rechner können Sie Kilogramm ganz einfach in Newton, Kilonewton und Kilonewton-Meter umrechnen.
Da Kilogramm (kg) eine Einheit der Masse und Kilonewton (kN) eine Einheit der Kraft ist, ist eine direkte Umrechnung nicht möglich, es sei denn, man berücksichtigt die Erdbeschleunigung (Gravitation), um herauszufinden, welche Masse eine bestimmte Kraft ausübt (z. B. durch Gewicht).
Pi mal Daumen entspricht 1 kN ≈ 100 kg
Vergleich Montagequader Quadroline-PU, Quadroline-EPS und VARIR / VARIQ
 Dosteba MontagequaderQuadroline-PU |
 Dosteba MontagequaderQuadroline-EPS |
 Dosteba MontagequaderVARIR / VARIQ |
|
|---|---|---|---|
| Anwendungsbereich | Als Druckunterlage in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und Steinwolle (SW). | Wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen (WDVS) aus expandiertem Polystyrol (EPS) und
Steinwolle (SW). Geeignet als Druckunterlage für mittelschwere Lasten. |
|
| Größe | 198 x 198 mm | 100 x 100 mm oder 150 x 100 mm | 100 x 100 mm, 160 x 100 mm 160 x 120 mm oder 240 x 160 mm |
| Nutzfläche | 198 x 198 mm | 80 x 80 mm oder 130 x 80 mm | 80 x 80 mm, 140 x 80 mm 140 x 100 mm oder 220 x 140 mm |
| Dicke bzw. Länge | Von 60 mm bis 300 mm | Von 60 mm bis 300 mm | 1000 mm |
| Raumgewicht | 200 kg/m3 | 160 kg/m3 | 140 kg/m3 |
| Material | Fäulnisbeständiger und FCKW-freier PU-Hartschaum (Polyurethan) | EPS (Expandiertes Polystyrol) | EPS (Expandiertes Polystyrol) |
| Besonderheit | Montagequader Quadroline-PU sind nur als Druckunterlagen zu verwenden. Verschraubungen direkt im Montagequader Quadroline-PU sind nicht zulässig. | Das umlaufende 20 mm Raster gibt den exakten Sägeschnitt vor. Die Montagequader VARIR und VARIQ sind in vier verschiedenen Größen erhältlich. |
|
