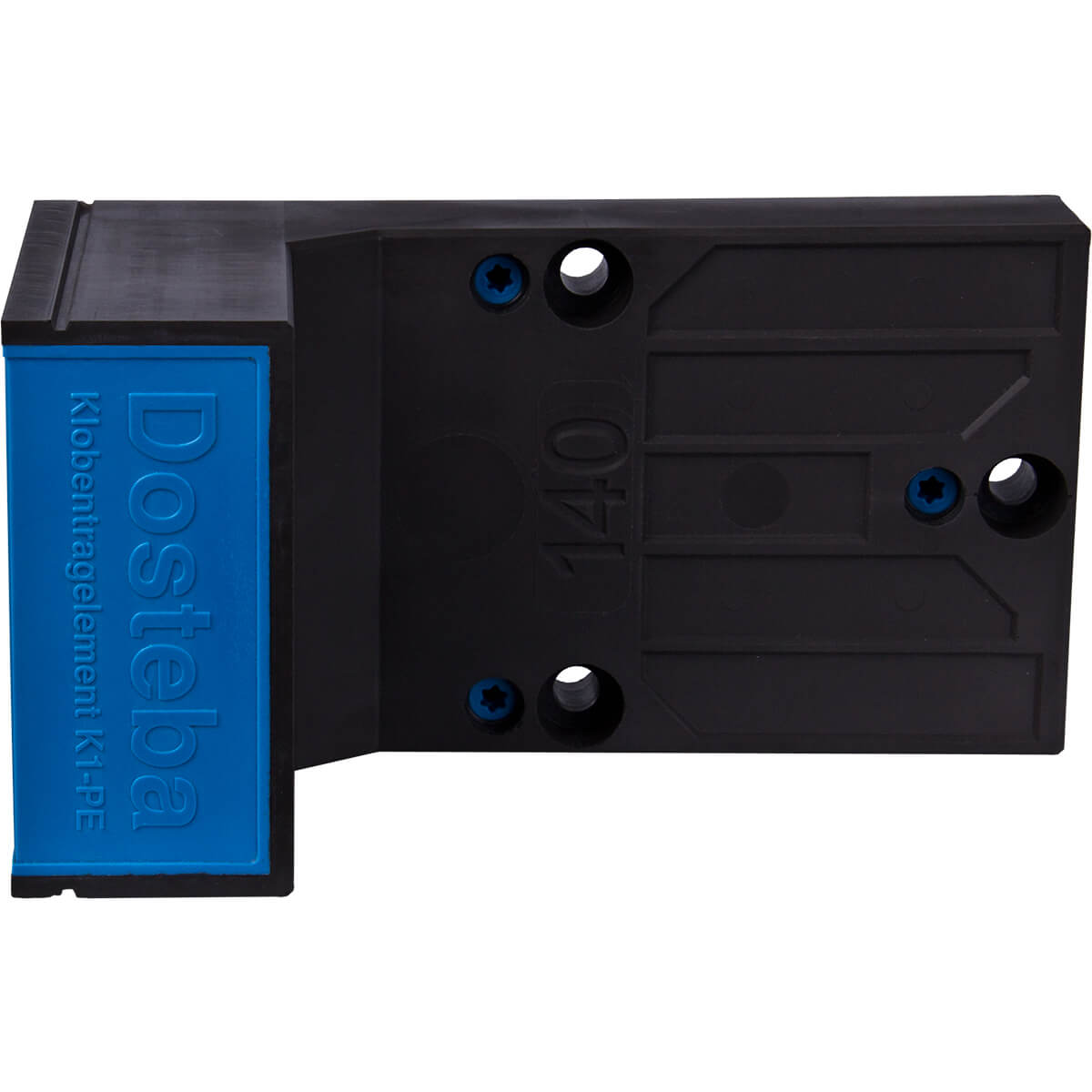

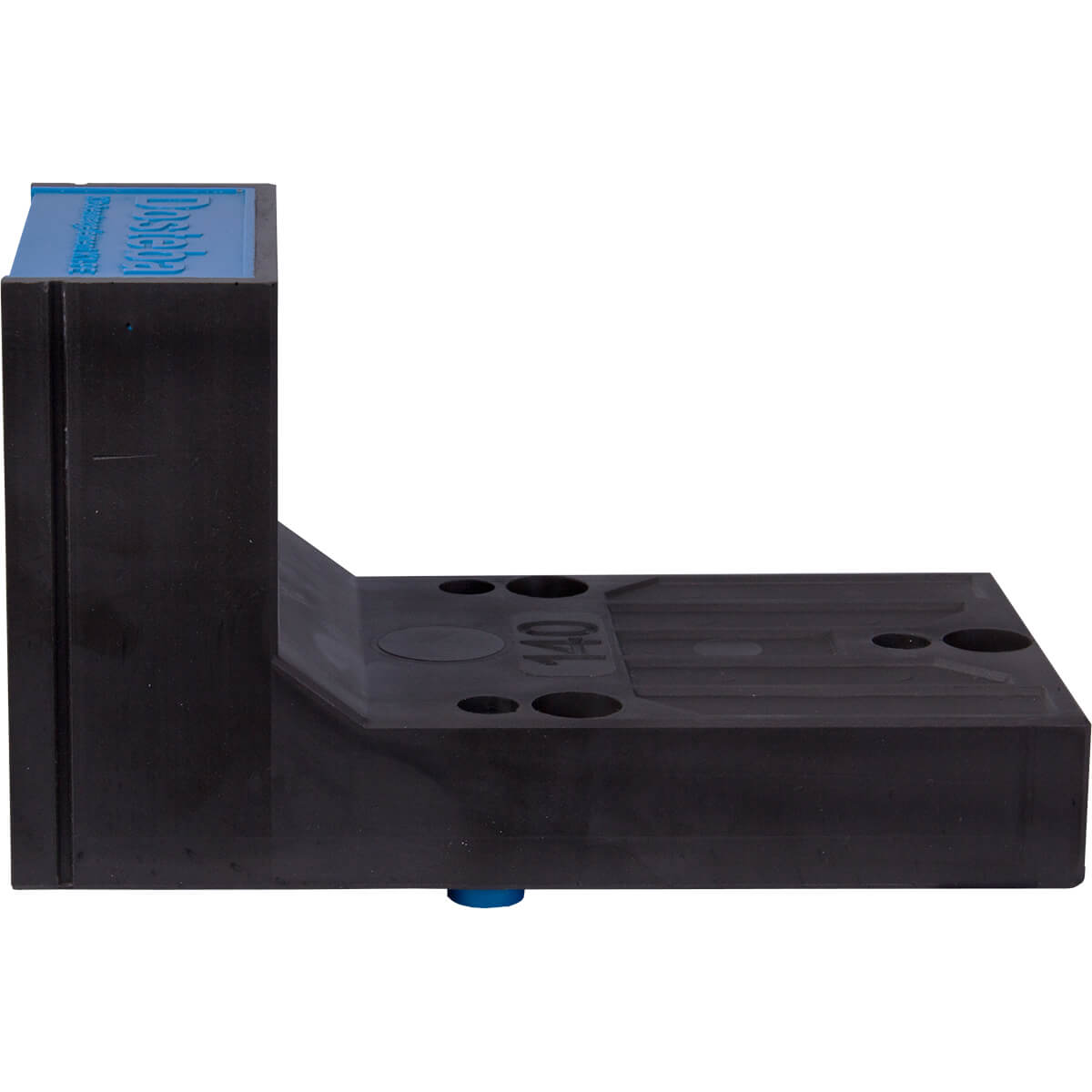

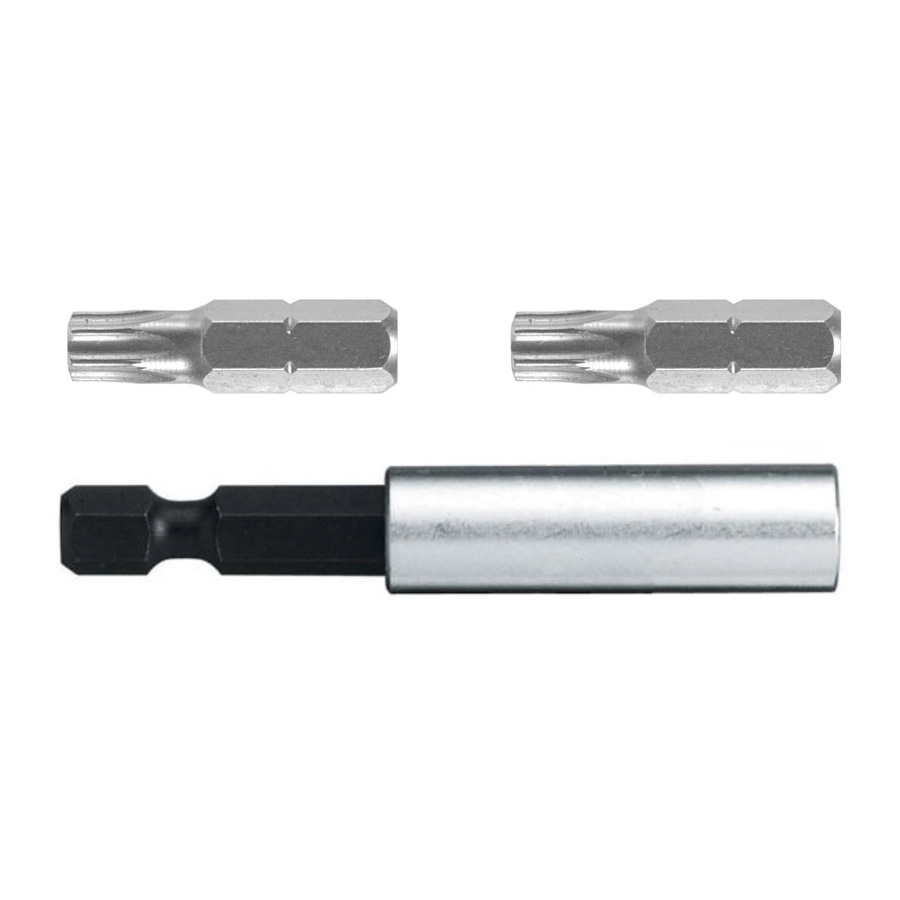

Dosteba Klobentragelement K1-PE

Der vielseitige Dübel mit multipler Verankerungstiefe Mit dem fischer Schraubdübel SXRL 10x100 FUS können Einzelpunktbefestigungen in gerissenem Beton sowie Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton durchgeführt werden. Die multiplen Verankerungstiefen von 50, 70 und 90mm machen den SXRL 10 zu einem vielseitig einsetzbaren Produkt. Alle Dübel sind mit den fischer 6-kant-Sicherheitsschrauben mit angeformter Unterlegscheibe vormontiert. Durch die integrierte TX40-Bitaufnahme können die SXRL 10 Dübel auch für Durchsteckmontagen verwendet werden. Ein vorzeites Aufspreizen, wird durch die Einschlagsperre am Dübel verhindert. Die besondere Dübelgeometrie gewährleistet eine gleichmäßige Verteilung der Haltekräfte im Bohrloch. Beim Tiefersetzen sorgen die längeren Rippen am SXRL 10 dafür, dass der Dübel sich nicht mitdreht.   AnwendungsbereicheFür die Montage der folgenden Dosteba Montageelemente: UMP-ALU-ZUMP-ALU-QUMP-ALU-RTRA-WIK-ALU-RFTRA-WIK-ALU-RLK1-PEWeitere Anwendungsmöglichkeiten sind in dem Reiter Eigenschaften zu finden. EigenschaftenBohrdurchmesser: 10 mmDübellänge: 100 mmMin. Bohrlochtiefe bei Durchsteckmontage: 110 mmAntrieb: TX40 / SW 13 mmNutzlänge bei 50 mm Verankerungstiefe: 50 mmNutzlänge bei 70 mm Verankerungstiefe: 30 mmNutzlänge bei 90 mm Verankerungstiefe: 10 mmFeuerwiderstandsklasse: R90  Zugelassen für:HochlochziegelPorenbetonHohlblock aus LeichtbetonKalksand-LochsteinWärmedämmblöckeVollblock aus Leicht- und NormalbetonVollziegelKalksand-VollsteinBeton ≧ C12/15 Auch geeignet für:Naturstein mit dichtem GefügeVollgips-Platten Zulassungen und AnerkennungenETA-07/0121DiBt Z-21.2-2092DoP No. 0152 ACHTUNG: Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassungen.

Holzschraube FPF-HT ZPP mit Sechskantkopf und TX-Antrieb sowie ETA-Zulassung. Der Sechskantkopf ermöglicht die Anwendung mit Stecknüssen, alternativ garantiert der TX-Antrieb höchste Kraftübertragung auch bei beengten Platzverhältnissen. Das Teilgewinde ermöglicht eine feste Anbindung an Holz. Die Schaftfräsenrippen und die Gleitbeschichtung senken den Eindrehwiderstand und sorgen für eine einfache und schnelle Montage.   AnwendungsbereicheMetallbeschläge, Holzverbinder, Holzrahmenbau, Ständerbau, Holzhäuser, Carports, Wintergärten und SpielgeräteAuch für die Montage der folgenden Dosteba Montageelemente geeignet:UMP-ALU-ZUMP-ALU-QUMP-ALU-RK1-PETRA-WIK-ALU-RFTRA-WIK-ALU-RL ProdukteigenschaftenMaterial: Stahl verzinktDurchmesser: 8 mmLänge: 120 mmmin. Verankerungstiefe: 75 mmWerkzeugaufnahme: SW 13mm / Torx T40Zulässige Zugbeanspruchung: 2,97kN pro SchraubeZulässige Querbeanspruchung: 2,53 kN pro Schraube BaustoffeBrettschichtholzBrettsperrholzFurniersperrholzplattenGrobspanplatten (z.B. OSB-Platten)KonstruktionsvollholzLeimholzplatten auf VollholzWeichholz (z.B. Douglasie, Fichte, Kiefer, Tanne, etc.)und viele weitere Holzwerkstoffe Zulassungs-Nr.: ETA-11/0027

Die Dosteba Tragwinkel TRA-WIK-ALU-RF eignen sich für wärmebückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die Tragwinkel bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan), einem eingeschäumten Stahlblech zum kraftschlüssigen Verschrauben mit dem Untergrund sowie einer integrierten Aluplatte für die Verschraubung des Montageobjekts. An der Oberfläche gewährleistet eine HPL (high pressure laminate) Compactplatte eine optimale Druckverteilung. Die seperat erhältlichen Unterlagen für den TRA-WIK-ALU-RF bestehen aus faserarmiertem Kunststoff. Sie dienen als Bohr- und Setzlehre für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TRA-WIK-ALU-RF auf der Fassadenseite. AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden sowie Führungsschienen für Schiebeläden ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 100 x 100 mmRaumgewicht PU: 350 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-ALU-RF Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-ALU-RFLangschaftdübel SXRL 10x100 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-ALU-RFGewindestangen FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Ankerhülsen FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-ALU-RFGewindestangen FIS A M8x110 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.  Zulassungs-Nr. Z-10-9-648

Die Tragwinkel TWL-ALU-RF von Dosteba eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden sowie Innendämmungen. Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlkonsole zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer HPL (high pressure laminate) Compactplatte, welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Die seperat erhältlichen Unterlagen für die TWL-ALU-RF sind ebenfalls aus faserarmiertem Kunststoff. Sie dienen als Bohr und Setzlehren für die Gewindestangen und geben beim Versetzen die Klebschichtdicke vor. Mit der Verwendung von Stellfüßen, entfällt die zeitaufwendige Verklebung mit dem Untergrund. Die Nutzfläche für die Montage des Anbauteils befindet sich bei dem TWL-ALU-RF auf der Fassadenseite.AnwendungsbereicheFür die Montage von Geländer an Gebäudeecken / Geländer für französische Balkone, Kloben für Fensterläden und Führungsschienen für SchiebelädenProdukteigenschaftenGrundfläche: 320 x 125 mmDicken: 80 - 300 mmCompactplatte: 117 x 65 x 6 mmNutzfläche: 97 x 45 mmDicke Aluplatte: 6 mmLochabstand: 120 x 100 mmRaumgewicht PU: 450 kg/m3Lieferumfang ohne BefestigungsmaterialTWL-ALU-RFLieferumfang mit Befestigungsmaterial (mechanische Befestigung)TWL-ALU-RFLangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40)Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TWL-ALU-RFGewindestangen FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Ankerhülsen FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden.Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TWL-ALU-RFGewindestangen FIS A M8x150 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. Z-10.9-578

Der Tragwinkel TRA-WIK-PU mit ETA-Zulassung von Dosteba eignet sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmungen. Die TRA-WIK-PU bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit drei eingeschäumten Unterlegsscheiben, die zum kraftschlüssigen Verschrauben mit dem Untergrund dienen. Des Weiteren verfügen die TRA-WIK-PU über ein 20mm Raster, welches ein direktes ablängen auf der Baustelle auf die gewünschte Länge ermöglicht. Das Montageobjekt kann mit einer RAMPA Einschraubmuffe (mit innenliegenden metrischem Gewinde) oder bei leichten Lasten mit einer Holzschraube befestigt werden.  AnwendungsbereicheFür die Montage von Kloben und Geländer. ProdukteigenschaftenGrundfläche: 280 x 125 mmDicken: 60 - 300 mmNutzfläche in der Laibung: abhängig von der Dicke (siehe Eigenschaften)Nutzfläche auf der Fassadenfläche: 85 x 20 mmLochabstand: 100 x 100 mmRaumgewicht PU: 550 kg/m3 Lieferumfang ohne BefestigungsmaterialTRA-WIK-PU Lieferumfang mit Befestigungsmaterial (mechanische Befestigung)TRA-WIK-PULangschaftdübel SXRL 10x120 FUS (Werkzeugaufnahme SW 13 mm / Torx 40) Lieferumfang mit Befestigungsmaterial für Mauerwerk (chemische Befestigung)TRA-WIK-PUGewindestangen FIS A M8x150 (Werkzeugaufnahme SW 13 mm)Ankerhülsen FIS H 12x85 KDer benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Lieferumfang mit Befestigungsmaterial für Beton (chemische Befestigung)TRA-WIK-PUGewindestangen FIS A M8x130 (Werkzeugaufnahme SW 13 mm)Der benötigte Injektionsmörtel sowie ggf. weiteres benötigtes Montagematerial muss seperat bestellt werden. Zulassungs-Nr. ETA-21/0723 für die Typen 80 - 200 mm
