APU Sockelschiene Z-FOAM Z25 – flexibler und stabiler unterer Abschluss für Wärmedämm-Verbundsysteme

Die APU Sockelschiene Z-FOAM Z25 ist eine professionelle Lösung für die Ausbildung des unteren Abschlusses einer Wanddämmung. Sie wurde speziell für den Einsatz in modernen Wärmedämm-Verbundsystemen entwickelt und wird in Verbindung mit dem passenden APU Sockelkantenprofil W66 eingesetzt. Durch die besondere Konstruktion aus geschäumtem Hart-PVC mit Z-förmiger Hohlkammerstruktur bietet die Sockelschiene eine funktionale und flexibel einsetzbare Grundlage für einen fachgerecht ausgeführten Sockelabschluss.

Ein professionell ausgeführter Sockelbereich ist für die Qualität und Dauerhaftigkeit einer gedämmten Fassade von besonderer Bedeutung. Hier beginnt der Aufbau der Wanddämmung und entsprechend präzise muss die Konstruktion ausgeführt werden. Die APU Sockelschiene Z-FOAM Z25 unterstützt Sie dabei mit einer durchdachten Systemlösung, die unterschiedliche Dämmstoffdicken berücksichtigt und sich flexibel an den jeweiligen Fassadenaufbau anpassen lässt.

Die Sockelschiene ist in drei verschiedenen Ausladungen mit 50 mm, 100 mm und 160 mm erhältlich. Je nach gewählter Ausführung können unterschiedliche Dämmstoffdicken abgedeckt werden. In Kombination mit dem Sockelkantenprofil W66 und der Verlängerungsschiene Z23 lässt sich die Konstruktion flexibel für Dämmstoffdicken bis 300 mm einsetzen. Damit bietet die APU Sockelschiene Z-FOAM Z25 eine vielseitige Lösung für unterschiedlich dimensionierte Wärmedämm-Verbundsysteme.

Professioneller Sockelabschluss für moderne Wärmedämm-Verbundsysteme

Der Sockel bildet einen besonders anspruchsvollen Bereich innerhalb einer Fassadenkonstruktion. Neben einer technisch korrekten Planung kommt es hier vor allem auf eine präzise und systemgerechte Ausführung an. Die verwendeten Komponenten müssen aufeinander abgestimmt sein und gemeinsam einen funktionierenden Übergang zwischen den verschiedenen Bereichen der Gebäudehülle ermöglichen.

Die APU Sockelschiene Z-FOAM Z25 bildet den unteren Abschluss der Wanddämmung und wird direkt an der Wand befestigt. Ihre Z-förmige Hohlkammerstruktur verbindet eine funktionale Profilgeometrie mit einer stabilen Ausführung. Als Material kommt geschäumtes Hart-PVC zum Einsatz, das nach DIN 16941 gefertigt wird.

In Kombination mit den Sockelkantenprofilen der Serie W66 entsteht eine aufeinander abgestimmte Lösung für den unteren Fassadenabschluss. Je nach baulicher Situation kann dabei zwischen einer geschlossenen und einer offenen Ausführung gewählt werden.

Flexible Lösung für unterschiedliche Dämmstoffdicken

Eine der besonderen Eigenschaften der APU Sockelschiene Z-FOAM Z25 ist ihre Flexibilität hinsichtlich der verwendeten Dämmstoffdicke. Die drei verfügbaren Ausladungen ermöglichen die Anpassung an unterschiedliche Fassadenaufbauten.

Die Ausführung mit 50 mm ist für einen Bereich von 50 bis 90 mm vorgesehen. Die Variante mit 100 mm deckt Dämmstoffdicken von 100 bis 140 mm ab. Die 160-mm-Ausführung ist für einen Bereich von 160 bis 200 mm ausgelegt.

Werden größere Dämmstoffdicken benötigt, lässt sich das System mit dem Sockelkantenprofil W66 und der Verlängerungsschiene Z23 erweitern. Auf diese Weise sind Konstruktionen mit Dämmstoffdicken bis zu 300 mm möglich.

Systemlösung mit dem APU Sockelkantenprofil W66

Die Sockelschiene Z-FOAM Z25 ist für die Kombination mit den Sockelkantenprofilen der Serie W66 konzipiert. Das Sockelkantenprofil wird hierzu in den vorgesehenen Aufnahmeraum der Sockelschiene eingeschoben.

Der Auflageschenkel verfügt über entsprechende Sollbruchstellen und kann dadurch individuell an die jeweilige Einbausituation angepasst werden. Auf diese Weise lässt sich eine geschlossene Ausführung herstellen.

Das System bietet damit eine hohe Flexibilität und ermöglicht die Anpassung an unterschiedliche konstruktive Anforderungen im Sockelbereich.

Geschlossene Ausführung ohne Perimeterdämmung

Ist im Anschlussbereich keine Perimeterdämmung vorhanden, ist die geschlossene Ausführung vorzusehen. Dabei werden Sockelschiene und Sockelkantenprofil entsprechend miteinander kombiniert, sodass ein geschlossener unterer Abschluss der Wanddämmung entsteht.

Die abgestimmte Kombination der einzelnen Komponenten erleichtert eine fachgerechte Ausführung und sorgt für einen klar definierten Übergang am unteren Ende des Wärmedämm-Verbundsystems.

Offene Ausführung bei vorhandener Perimeterdämmung

Ist eine Perimeterdämmung vorhanden, kann das Sockelkantenprofil als offene Ausführung flexibel zwischen der Sockelschiene und der Wanddämmung eingeschoben werden. Dadurch lässt sich die Konstruktion an die jeweilige Situation im Sockelbereich anpassen.

Bei der Verarbeitung ist darauf zu achten, dass die Profile eine Überlappung von mindestens 20 mm aufweisen. Die Einhaltung dieser Vorgabe ist für eine fachgerechte Systemausführung erforderlich.

APU Sockelschiene Z-FOAM Z25 für Dämmstoffdicken bis 300 mm

Moderne Wärmedämm-Verbundsysteme werden zunehmend mit größeren Dämmstoffdicken ausgeführt. Um auch bei diesen Konstruktionen einen passenden unteren Abschluss realisieren zu können, lässt sich die APU Sockelschiene Z-FOAM Z25 mit weiteren Systemkomponenten kombinieren.

Zusammen mit dem Sockelkantenprofil W66 und der Verlängerungsschiene Z23 können Dämmstoffdicken bis 300 mm berücksichtigt werden. Dadurch eignet sich das System sowohl für klassische Fassadendämmungen als auch für Konstruktionen mit besonders hohen Dämmstoffstärken.

Bei Dämmstoffstärken ab 200 mm ist eine zusätzliche Verarbeitung erforderlich. In diesem Fall müssen das Sockelkantenprofil W66 und die Verlängerung Z23 zusätzlich zwischen dem Profil an der Oberseite des Auflageschenkels und der Dämmung mit Armierungsmasse verarbeitet werden. Die jeweiligen Vorgaben des verwendeten Wärmedämm-Verbundsystems sind dabei zu berücksichtigen.

Ausführung und Ausstattung

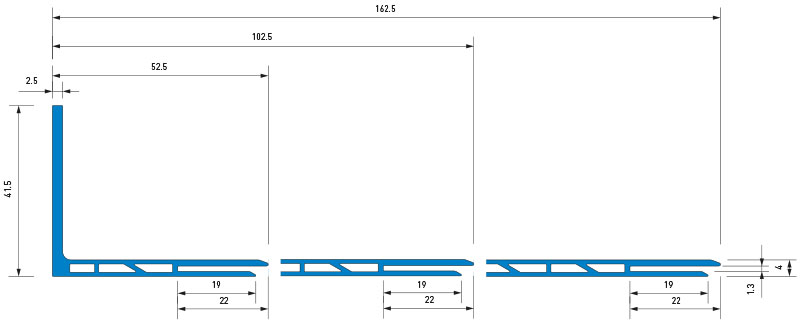

Die drei Ausführungen der Sockelschiene Z-FOAM Z25

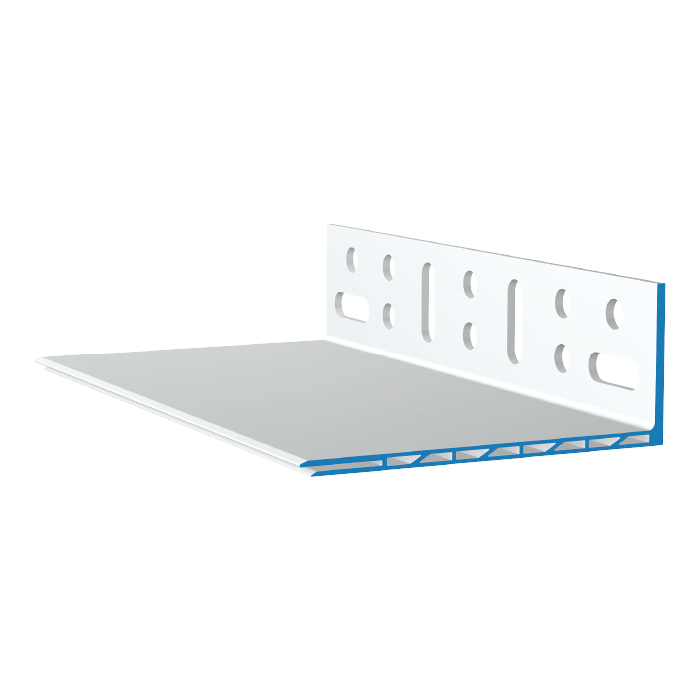

Z25-2005 mit 50 mm Ausladung

Die APU Sockelschiene Z-FOAM Z25-2005 besitzt eine Ausladung von 50 mm und ist für Dämmstoffdicken im Bereich von 50 bis 90 mm vorgesehen. Die Profillänge beträgt 2,0 m. Eine Verpackungseinheit enthält 10 Stäbe und damit insgesamt 20 laufende Meter.

Z25-2010 mit 100 mm Ausladung

Für größere Dämmstoffdicken steht die Ausführung Z25-2010 mit 100 mm Ausladung zur Verfügung. Sie ist für Dämmstoffdicken zwischen 100 und 140 mm ausgelegt. Auch diese Variante wird mit einer Länge von 2,0 m geliefert. Die Verpackungseinheit umfasst ebenfalls 10 Stäbe beziehungsweise insgesamt 20 laufende Meter.

Z25-2016 mit 160 mm Ausladung

Die Ausführung Z25-2016 verfügt über eine Ausladung von 160 mm und ist für Dämmstoffdicken zwischen 160 und 200 mm vorgesehen. Die Länge beträgt ebenfalls 2,0 m je Stab, wobei eine Verpackungseinheit aus 10 Stäben beziehungsweise insgesamt 20 laufenden Metern besteht.

Vorteile der APU Sockelschiene Z-FOAM Z25

• Professioneller unterer Abschluss von Wanddämmungen
• Speziell für Wärmedämm-Verbundsysteme konzipiert
• Drei verschiedene Ausladungen erhältlich
• Für unterschiedliche Dämmstoffdicken geeignet
• In Kombination mit W66 und Z23 bis 300 mm Dämmstoffdicke einsetzbar
• Z-förmige Hohlkammerstruktur
• Aus geschäumtem Hart-PVC gefertigt
• Material gefertigt nach DIN 16941
• Flexible Kombination mit verschiedenen W66 Sockelkantenprofilen
• Geschlossene Ausführung ohne Perimeterdämmung möglich
• Offene Ausführung bei vorhandener Perimeterdämmung möglich
• Systemgerechte Erweiterung mit der Verlängerungsschiene Z23
• Passendes Zubehör mit dem Z62 Stoßverbinder erhältlich
• Für moderne Fassaden mit unterschiedlichen Dämmstoffstärken geeignet

Kompatibel mit verschiedenen W66 Sockelkantenprofilen

Die APU Sockelschiene Z-FOAM Z25 kann mit verschiedenen Ausführungen der Sockelkantenprofilserie W66 kombiniert werden. Dadurch lässt sich der untere Fassadenabschluss individuell an die Anforderungen des jeweiligen Bauvorhabens anpassen.

W66-0 Sockelkantenprofil SOKA-TEX-ZERO

Die Sockelschiene kann mit dem Sockelkantenprofil W66-0 SOKA-TEX-ZERO kombiniert werden und bildet damit eine aufeinander abgestimmte Systemlösung für den unteren Abschluss der Wanddämmung.

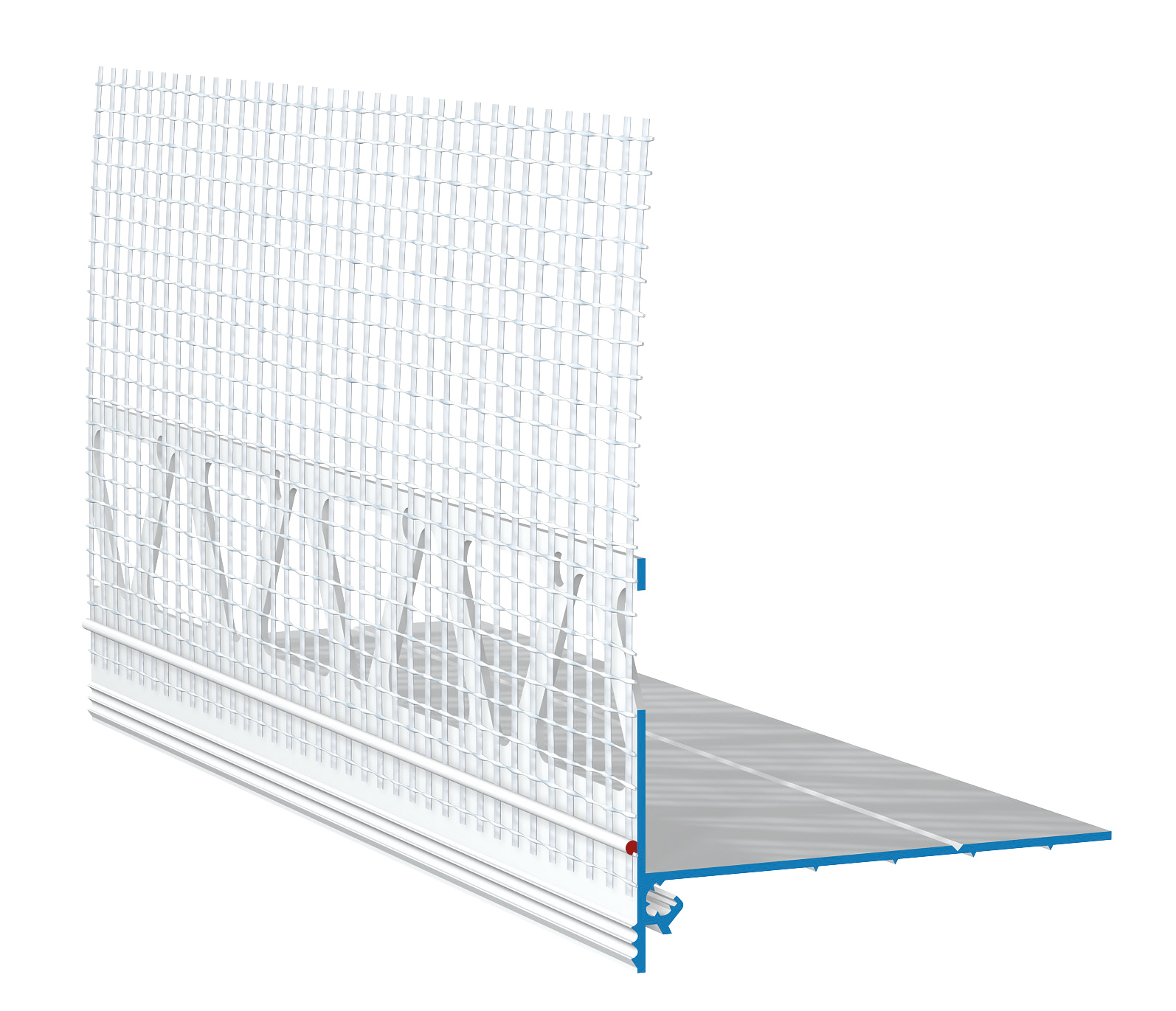

W66-1 Sockelkantenprofil SOKA-TEX-UNO

Auch das Sockelkantenprofil W66-1 SOKA-TEX-UNO ist für die Kombination mit der Z-FOAM Z25 vorgesehen. Dadurch können unterschiedliche Anforderungen an die Ausführung des Sockelbereiches berücksichtigt werden.

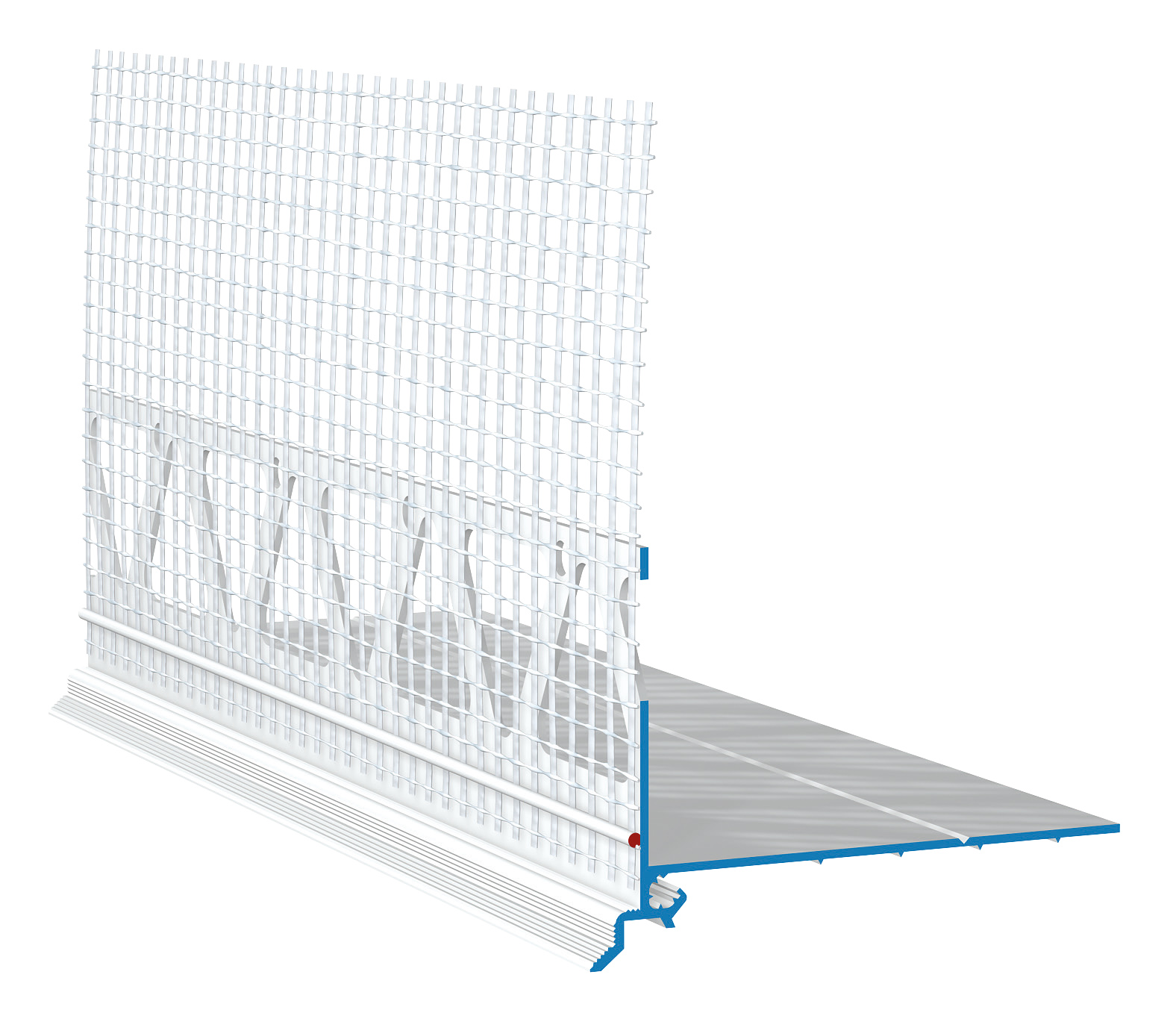

W66-2 Sockelkantenprofil SOKA-TEX-DUE

Mit dem W66-2 SOKA-TEX-DUE steht eine weitere kompatible Profilvariante zur Verfügung, die zusammen mit der Sockelschiene Z25 eingesetzt werden kann.

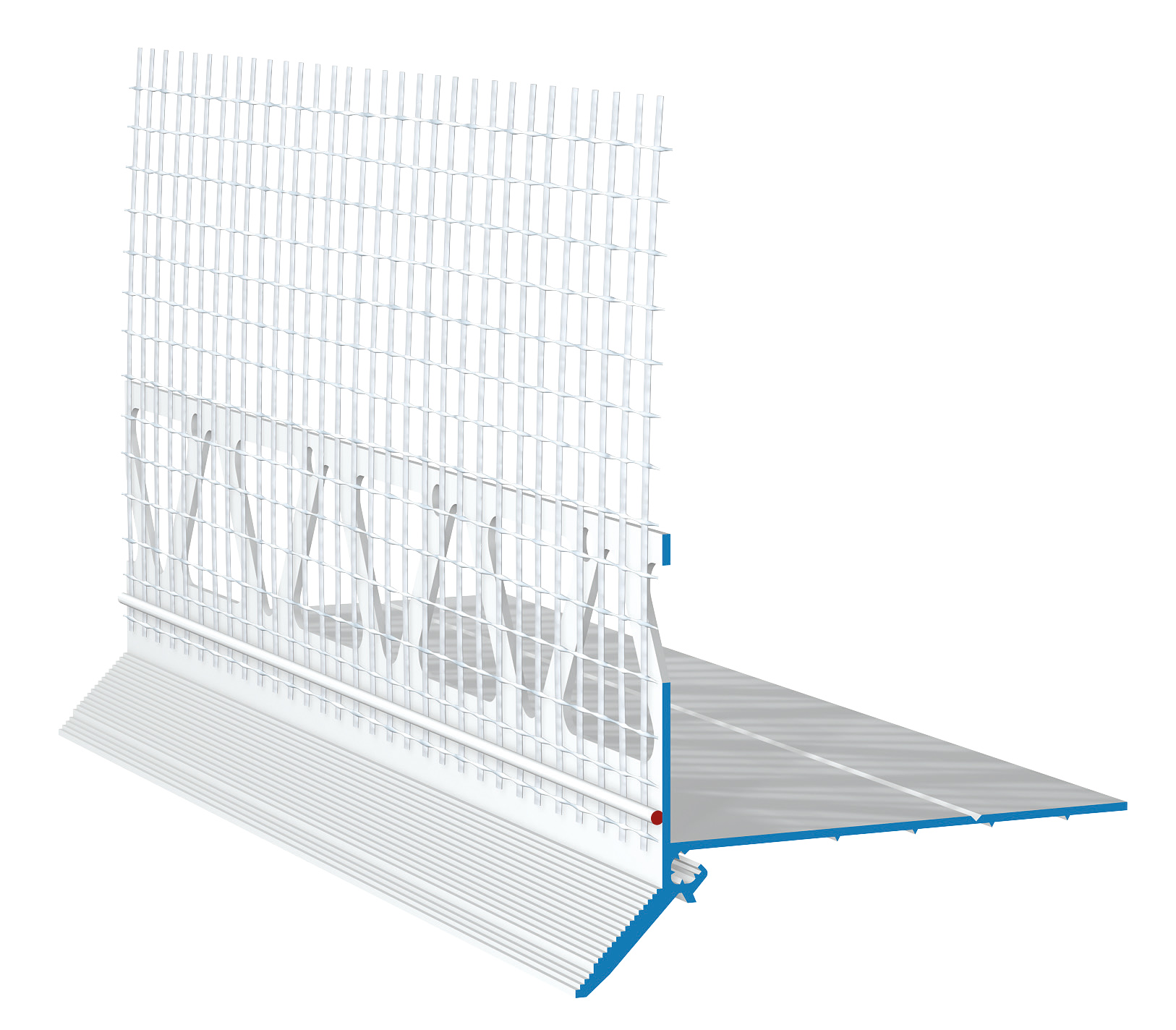

W66-4 Sockelkantenprofil SOKA-TEX-QUATTRO

Ergänzt wird die Auswahl durch das W66-4 Sockelkantenprofil SOKA-TEX-QUATTRO. Somit können Sie innerhalb des abgestimmten Profilsystems die für Ihr Bauvorhaben geeignete Variante auswählen.

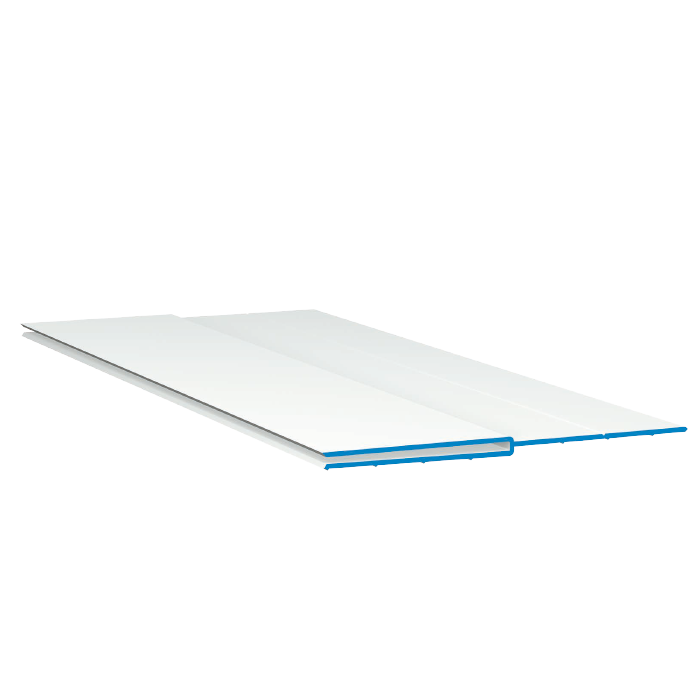

Erweiterung mit der APU Z23 Verlängerung

Bei größeren Dämmstoffdicken kann die Sockelschiene mit der Verlängerung Z23 für W66 kombiniert werden. Durch diese Erweiterungsmöglichkeit lassen sich Dämmstoffdicken bis zu 300 mm realisieren.

Diese Flexibilität ist insbesondere bei modernen energetischen Fassadenkonstruktionen von Vorteil, da hier je nach energetischem Standard und verwendetem Dämmstoff unterschiedliche Dämmstoffstärken erforderlich sein können.

Statt für jede Dämmstoffdicke eine vollständig separate Sockelschienenkonstruktion einsetzen zu müssen, bietet das aufeinander abgestimmte System aus Z25, W66 und Z23 eine flexible Lösung für verschiedene Anforderungen.

Stoßverbindungen mit dem Zubehör Z62

Als passendes Zubehör steht der APU Z62 Stoßverbinder zur Verfügung. Dieser ergänzt das Profilsystem bei der fachgerechten Ausbildung der Profilstöße und unterstützt eine saubere Ausrichtung der einzelnen Sockelschienen.

Bei längeren Fassadenabschnitten müssen mehrere Profillängen hintereinander angeordnet werden. Eine sorgfältige Ausrichtung der einzelnen Schienen ist dabei wesentlich für einen gleichmäßigen Verlauf des Sockelabschlusses. Passendes Systemzubehör erleichtert die professionelle Verarbeitung und trägt zu einer hochwertigen Ausführung bei.

Montage und Verarbeitung der APU Sockelschiene Z-FOAM Z25

Die Sockelschiene wird an der Wand befestigt und bildet die Grundlage für den unteren Abschluss der Wanddämmung. Bei der Montage ist auf eine exakte und durchgängige Ausrichtung zu achten, damit die nachfolgenden Komponenten fachgerecht eingebaut werden können.

Das Sockelkantenprofil W66 wird je nach gewählter Konstruktion in den vorhandenen Aufnahmeraum eingeschoben. Durch die Sollbruchstellen am Auflageschenkel kann die Ausführung an die jeweilige Einbausituation angepasst werden.

Bei einer offenen Ausführung mit vorhandener Perimeterdämmung wird das Sockelkantenprofil flexibel zwischen Sockelschiene und Wanddämmung eingeschoben. Dabei ist eine Überlappung der Profile von mindestens 20 mm einzuhalten.

Hinweise bei großen Dämmstoffstärken

Bei Dämmstoffstärken ab 200 mm sind zusätzliche Verarbeitungsschritte zu berücksichtigen. Das Sockelkantenprofil W66 und die Verlängerung Z23 müssen in diesem Fall zusätzlich zwischen dem Profil an der Oberseite des Auflageschenkels und der Dämmung mit Armierungsmasse verarbeitet werden.

Die konkrete Ausführung sollte stets entsprechend den Vorgaben des verwendeten Putz- oder WDVS-Systems erfolgen. Anwendungen, die nicht eindeutig durch die jeweiligen technischen Unterlagen beschrieben sind, sollten vor der Ausführung mit dem zuständigen Putz- oder WDVS-Hersteller abgestimmt werden.

Richtige Lagerung der Profile

Damit die Profile bis zur Verarbeitung ihre vorgesehene Form und Qualität behalten, sollten sie fachgerecht gelagert werden. Die APU Sockelschiene Z-FOAM Z25 ist trocken und liegend aufzubewahren. Eine sachgerechte Lagerung schützt die Profile vor unnötigen Verformungen und unterstützt eine problemlose Verarbeitung auf der Baustelle.

Für Neubau und energetische Fassadensanierung

Die APU Sockelschiene Z-FOAM Z25 eignet sich sowohl für Neubauprojekte als auch für energetische Sanierungsmaßnahmen. Dank der verschiedenen Ausladungen und der Erweiterungsmöglichkeit mit der Z23 Verlängerung lässt sich das System an zahlreiche Dämmstoffstärken anpassen.

Sie erhalten damit eine flexibel einsetzbare Sockelschienenlösung, die insbesondere bei unterschiedlich dimensionierten Fassadenaufbauten Vorteile bietet. Die Kombination mit den Sockelkantenprofilen der Serie W66 ermöglicht eine aufeinander abgestimmte Ausführung des unteren Fassadenabschlusses.

Fazit: APU Sockelschiene Z-FOAM Z25 für einen flexiblen und professionellen WDVS-Sockelabschluss

Die APU Sockelschiene Z-FOAM Z25 bietet Ihnen eine durchdachte Systemlösung für den unteren Abschluss einer Wanddämmung. Die Konstruktion aus geschäumtem Hart-PVC mit Z-förmiger Hohlkammerstruktur ist in drei verschiedenen Ausladungen mit 50, 100 und 160 mm erhältlich und ermöglicht damit die Anpassung an unterschiedliche Dämmstoffdicken.

In Kombination mit den Sockelkantenprofilen W66-0 SOKA-TEX-ZERO, W66-1 SOKA-TEX-UNO, W66-2 SOKA-TEX-DUE oder W66-4 SOKA-TEX-QUATTRO entsteht eine flexibel anpassbare Lösung für den professionellen Sockelbereich. Durch die zusätzliche Verwendung der Verlängerung Z23 können sogar Dämmstoffdicken bis 300 mm berücksichtigt werden.

Ob geschlossene Ausführung ohne Perimeterdämmung oder offene Ausführung bei vorhandener Perimeterdämmung – die APU Sockelschiene Z-FOAM Z25 bietet Ihnen die notwendige Flexibilität für unterschiedliche bauliche Situationen. Die verschiedenen Abmessungen, das abgestimmte Systemzubehör und die Kombinationsmöglichkeiten mit der W66 Profilserie machen die Z25 zu einer vielseitigen Lösung für moderne Wärmedämm-Verbundsysteme.

Wenn Sie für Ihr WDVS einen professionellen, flexibel anpassbaren und systemgerecht aufgebauten unteren Abschluss der Wanddämmung benötigen, ist die APU Sockelschiene Z-FOAM Z25 eine überzeugende Lösung für Neubau und Sanierung.
