APU Gewebeeckwinkel DUO-TEX W11
Sofort verfügbar, Lieferzeit: derzeit nicht verfügbar
2,37 €* / lfdm.
04531 89419 - 0
Der APU-Gewebeeckwinkel DUO-TEX W11 wird in Wärmedämmverbundsystemen (WDVS) als fluchtgerechte und stoßsichere Kante für dünnlagige Oberputze verwendet. Er verfügt über zwei Putzschenkel mit je einem angeschweißten Gewebestreifen und zehn Zentimeter Überstand. Er ist mit glatter oder kordierter Abzugskante erhältlich.
APU Kategorien
| 1 Fenster und Türen • Innen- und Aussenputz | |
| 2 Vorgehängte hinterlüftete Fassaden • WDVS | |
| 3 Sockelanschluss • WDVS | |
| 4 Fensterbank • WDVS | |
| 5 Fenster und Türen • WDVS | |
| 6 Rolladenanschluss • WDVS | |
| 7 Eckausbildung • WDVS | |
| 8 Putztrennung • WDVS | |
| 9 Bewegungs- und Dehnfuge • WDVS | |
| 10 Tropfkante • WDVS | |
| 11 Dach- und Blechanschluss • WDVS | |
| 12 Zubehör • WDVS |
Gewebeeckwinkel DUO-TEX W11 – professionelle Ecklösung für Ihr Wärmedämm-Verbundsystem
Der Gewebeeckwinkel DUO-TEX W11 ist ein speziell entwickeltes Eckprofil für Wärmedämm-Verbundsysteme (WDVS), das fluchtgerechte und stoßsichere Kanten bei dünnlagigen Oberputzen ermöglicht. Durch die Kombination aus stabilem Hart-PVC und angeschweißtem Glasfasergewebe erhalten Sie eine dauerhafte, präzise und optisch saubere Eckausbildung. Das Profil wird in der Fassadendämmung eingesetzt, um Ecken dauerhaft zu stabilisieren, Putzrisse zu vermeiden und die Putzdicke exakt vorzugeben. Damit eignet sich der Gewebeeckwinkel DUO-TEX W11 ideal für Neubau und Sanierung gleichermaßen.
Der Eckwinkel besitzt zwei gestanzte Putzschenkel, an denen jeweils ein Gewebestreifen befestigt ist. Jeder Stab verfügt über einen längsseitigen Gewebeüberstand von etwa 10 cm, sodass eine sichere Einbettung in der Armierung gewährleistet ist. Die integrierten Schweißschnüre wirken als Abziehsteg und definieren die Schichtstärke der Armierungsschicht zuverlässig. Je nach Ausführung steht eine glatte oder kordierte Abzugskante zur Verfügung, sodass sowohl sichtbare, überstreichbare Kanten als auch vollständig überputzbare Ausführungen realisiert werden können.
Vorteile des Gewebeeckwinkels DUO-TEX W11 im Überblick
- Fluchtgerechte, saubere Eckausbildung in WDVS mit dünnlagigem Oberputz
- Stoßsichere Kanten durch verstärkte Ecklösung mit Hart-PVC und Glasfasergewebe
- Definierte Putz- und Spachteldicke dank integrierter Abziehstege
- Glatte oder kordierte Abzugskante für unterschiedliche optische und technische Anforderungen
- Vormontiertes Gewebe reduziert Arbeitsschritte und minimiert Verarbeitungsfehler
- Kompatibel mit gängigen WDVS-Systemen und für den Profi-Einsatz konzipiert
Anwendungsbereich Gewebeeckwinkel DUO-TEX W11 im Wärmedämmverbundsystem
Der Gewebeeckwinkel DUO-TEX W11 wird in Wärmedämm-Verbundsystemen als Eckprofil eingesetzt, insbesondere an stark beanspruchten Kanten und Abschlüssen. Typische Einsatzbereiche sind:
- Außenecken von Fassaden bei Wohn- und Geschäftsgebäuden
- Ecken an Balkonen, Laibungen, Erkern und Gauben
- Übergänge zwischen unterschiedlichen Fassadenflächen
- Sanierung von bestehenden WDVS-Fassaden mit beschädigten oder rissanfälligen Ecken
Durch das integrierte Glasfasergewebe wird die Eckzone vollflächig in die Armierungsschicht eingebunden. Bewegungen im System, mechanische Beanspruchungen und Witterungseinflüsse können so besser aufgenommen werden, wodurch sich die Gefahr von Rissen oder Abplatzungen an der Ecke deutlich reduziert.
Ausführung und technische Daten des Gewebeeckwinkels DUO-TEX W11
Produktaufbau und Funktionsweise Gewebeeckwinkel DUO-TEX W11

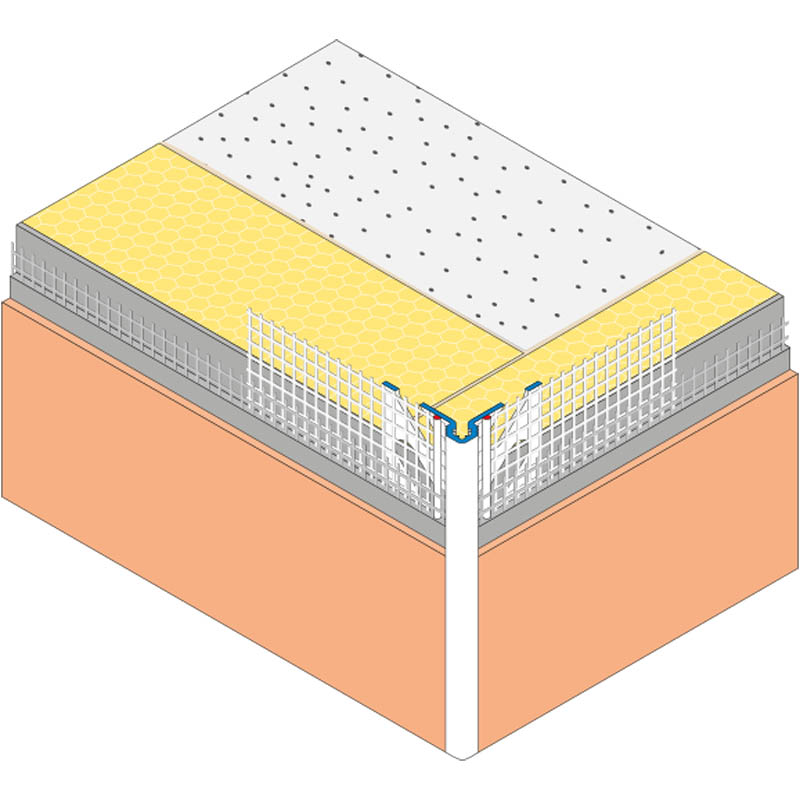

Der Gewebeeckwinkel DUO-TEX W11 besteht aus einem Eckprofil aus Hart-PVC mit zwei Putzschenkeln. An jedem Schenkel ist ein Glasfasergewebestreifen mit einer Breite von 12,5 cm angeschweißt. Die Gewebestreifen sind mittels Schweißschnüren im Ultraschallverfahren mit dem Profil verbunden. Diese Schweißschnüre übernehmen gleichzeitig die Funktion von Abziehstegen und sorgen dafür, dass die Spachtel- bzw. Armierungsschicht eine gleichmäßige Schichtstärke erhält.
Die vorstehende Abzugskante wirkt kälteunterbrechend und kann in der glatten Ausführung sichtbar und überstreichbar bleiben oder in der kordierten Variante vollständig überputzt werden. Dadurch können Sie die Eckausbildung sowohl optisch als auch technisch perfekt auf Ihr jeweiliges Projekt abstimmen.
Ausführung und Ausstattung Gewebeeckwinkel DUO-TEX W11
| Artikel-Nr. | Bezeichnung | Abzugskante | Länge | Verpackungseinheit | Gewicht pro VE |
|---|---|---|---|---|---|
| W11-2000 | Gewebeeckwinkel DUO-TEX mit 2 x Gewebe 12,5 cm | glatt | 2,0 m | 25 Stäbe = 50 m | ca. 7,5 kg |
| W11-2050 | Gewebeeckwinkel DUO-TEX mit 2 x Gewebe 12,5 cm | kordiert | 2,0 m | 25 Stäbe = 50 m | ca. 6,9 kg |
| W11-2550 | Gewebeeckwinkel DUO-TEX mit 2 x Gewebe 12,5 cm | kordiert | 2,5 m | 25 Stäbe = 62,5 m | ca. 8,6 kg |
Ausstattung und Materialeigenschaften
| Kategorie | Beschreibung |
|---|---|
| Material Profil | Hart-PVC, gefertigt nach DIN 16941, für den Einsatz in WDVS konzipiert |
| Gewebe | Mindestens 160 g/m², zugelassen für Wärmedämm-Verbundsysteme, 2 x 12,5 cm breit, Maschenweite ca. 4 x 4 mm, ultraschallverschweißt |
| Gewebeüberstand | Einseitiger Überstand von ca. 10 cm je Stab in Längsrichtung für sichere Überlappung und Einbettung |
| Ausführungen Abzugskante | Glatte Kante für sichtbare oder überstreichbare Ecken, kordierte Kante für vollständig überputzbare Ausführung |
| Zubehör | Steckverbinder Z13-0000 (Beutel) zum fluchtgerechten Verbinden mehrerer Profile |
Wichtige Hinweise zur Lagerung und Verwendung
| Bereich | Hinweis |
|---|---|
| Lagerung | Profile immer trocken und liegend lagern, direkte Feuchtigkeit und starke Sonneneinstrahlung vermeiden, um Verformungen zu verhindern. |
| Spezielle Anwendungen | Anwendungen, die nicht eindeutig in den technischen Unterlagen beschrieben sind, sollten nur nach Rücksprache mit dem Putz- oder WDVS-Hersteller erfolgen. |
Verarbeitung des Gewebeeckwinkels DUO-TEX W11
Schritt-für-Schritt-Verarbeitung im WDVS
Damit Sie die Vorteile des Gewebeeckwinkels DUO-TEX W11 vollständig ausschöpfen, ist eine fachgerechte Verarbeitung entscheidend. Im Folgenden finden Sie einen praxisorientierten Ablauf, der sich an der üblichen Verarbeitung in Wärmedämm-Verbundsystemen orientiert:
- Untergrund und Dämmung vorbereiten: Bringen Sie die Dämmplatten des WDVS gemäß den Systemvorgaben auf dem tragfähigen Untergrund an. Achten Sie auf eine plane Oberfläche und sorgfältig verklebte Plattenstöße.
- Armierungsschicht auftragen: Tragen Sie den Armierungsmörtel vollflächig im Eckbereich auf. Die Schicht sollte ausreichend dick sein, um das Profil mit Gewebe vollständig aufzunehmen.
- Gewebeeckwinkel zuschneiden: Schneiden Sie den Gewebeeckwinkel DUO-TEX W11 mit einer geeigneten Schere oder einem Schneidwerkzeug auf die benötigte Länge zu. Achten Sie auf saubere Schnittkanten.
- Profil einbetten: Setzen Sie den Eckwinkel in die frische Armierungsschicht ein und drücken Sie ihn so an, dass die Eckkante exakt fluchtet. Das Gewebe wird dabei in den Armierungsmörtel eingebettet.
- Gewebe einarbeiten: Streichen Sie den Armierungsmörtel durch das Gewebe hindurch glatt und sorgen Sie für eine vollflächige Einbettung ohne Lufteinschlüsse.
- Profile verbinden: Bei längeren Strecken können Sie mehrere Stäbe mit den Steckverbindern Z13-0000 fluchtgerecht miteinander verbinden. Achten Sie auf eine übergreifende Gewebeüberlappung von etwa 10 cm.
- Oberputz auftragen: Nach dem Abbinden der Armierungsschicht bringen Sie den Oberputz gemäß Systemvorgabe auf. Die Abzugskante des Profils dient als Orientierung für die Putzdicke und sorgt für einen gleichmäßigen Abschluss an der Ecke.
- Endbeschichtung: Je nach Systemaufbau erfolgt eine weitere Beschichtung, beispielsweise ein Farbanstrich. Die glatte Abzugskante kann sichtbar bleiben und überstrichen werden, während die kordierte Variante in der Regel überputzt wird.
Verarbeitungsvorteile für Fachbetriebe
Durch den Einsatz des Gewebeeckwinkels DUO-TEX W11 sparen Fachbetriebe Zeit und erhöhen gleichzeitig die Ausführungssicherheit. Die Ecklösung ist bereits mit Gewebe ausgestattet, sodass kein zusätzliches Gewebestück an der Ecke eingelegt werden muss. Die Abziehstege sorgen dafür, dass beim Abziehen keine ungleichmäßigen Schichtdicken entstehen und die Armierungsschicht eine homogene Stärke aufweist.
Die Möglichkeit, zwischen glatter und kordierter Abzugskante zu wählen, erlaubt Ihnen eine optimale Anpassung an verschiedene Putzstrukturen. Für filzbare oder fein strukturierte Oberputze empfiehlt sich die glatte Kante, für stärker strukturierte oder vollständig überputzte Ecken die kordierte Variante.
Qualitätsmerkmale und Langlebigkeit
Der Gewebeeckwinkel DUO-TEX W11 ist auf eine lange Lebensdauer ausgelegt. Das Hart-PVC-Profil ist formstabil, witterungsbeständig und entsprechend der relevanten Normen gefertigt. Das Glasfasergewebe ist für den Einsatz in Wärmedämm-Verbundsystemen zugelassen und bleibt im System dauerhaft zugfest und stabil.
Durch die feste Verbindung von Profil und Gewebe per Ultraschallverschweißung sind Gewebeverschiebungen nahezu ausgeschlossen. Dies erhöht die Sicherheit der Ausführung und reduziert das Risiko von Schäden im Eckbereich nachhaltig.
Typische Einsatzszenarien und Nutzen im Projektalltag
Einsatz im Neubau
Im Neubau werden häufig große Fassadenflächen mit Wärmedämm-Verbundsystemen ausgeführt. An Gebäudeecken, Gebäudekanten oder Vorsprüngen ist eine dauerhaft stabile und optisch hochwertige Ecklösung unerlässlich. Der Gewebeeckwinkel DUO-TEX W11 bietet hier eine effiziente, wirtschaftliche und sichere Lösung, die sich schnell verarbeiten lässt und reproduzierbare Ergebnisse liefert.
Sanierung von Bestandsgebäuden
Auch bei der energetischen Sanierung von Bestandsgebäuden mit WDVS kommen Gewebeeckwinkel zum Einsatz. Ecken, die in der Vergangenheit aufgrund unsachgemäßer Ausführung anfällig für Risse oder Abplatzungen waren, können mit dem Gewebeeckwinkel DUO-TEX W11 dauerhaft stabilisiert werden. Gleichzeitig wird die optische Qualität der Fassade deutlich verbessert.
Vorteile für Bauherren und Planer
- Höhere Sicherheit gegen Putzschäden an exponierten Ecken
- Optisch saubere, gerade und einheitliche Fassadenkanten
- Langfristige Werterhaltung der Fassade durch stabile Eckausbildung
- Systemgerechte Ausführung im Einklang mit WDVS-Richtlinien
Vorteile für Verarbeiter
- Reduzierter Arbeitsaufwand durch integriertes Gewebe
- Weniger Fehlerquellen bei der Einbettung im Eckbereich
- Definierte Putzdicke dank Abziehstegen und Abzugskante
- Einfache Verbindung mehrerer Stäbe mit Steckverbindern
Fazit: Gewebeeckwinkel DUO-TEX W11 als zuverlässige Eckverstärkung im WDVS
Der Gewebeeckwinkel DUO-TEX W11 verbindet robuste Materialien, durchdachte Konstruktion und hohe Verarbeitungsfreundlichkeit zu einer professionellen Lösung für die Eckausbildung in Wärmedämm-Verbundsystemen. Ob im Neubau oder in der Sanierung – das Profil sorgt für saubere, fluchtgerechte und stoßsichere Kanten, reduziert das Risiko von Putzrissen und bietet eine optisch ansprechende Fassadenkante. Durch die Auswahl zwischen glatter und kordierter Abzugskante sowie die hochwertigen Gewebestreifen erhalten Sie ein vielseitiges Profil, das den hohen Anforderungen moderner Fassadengestaltung gerecht wird.
